308-03A-48

Механическая коробка передач в блоке с ведущим 308-03A-48

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



РАЗБОРКА И СБОРКА ПОДСБОРОК (ПОДОЛЖЕНИЕ)



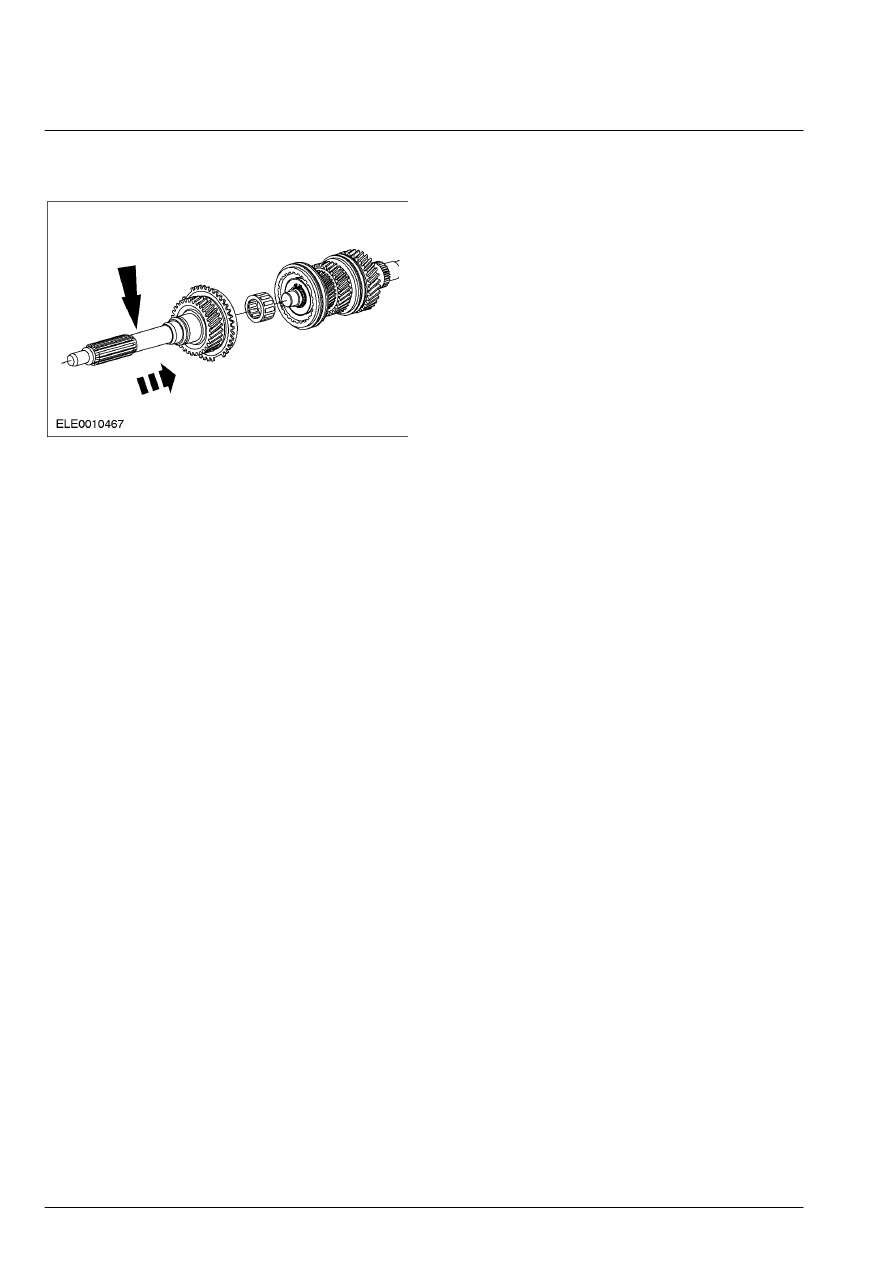

8.  Установите подшипник вторичного вала,

кольцо синхронизатора и первичный вал.







308-03A-49

Механическая коробка передач в блоке с ведущим 308-03A-49

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



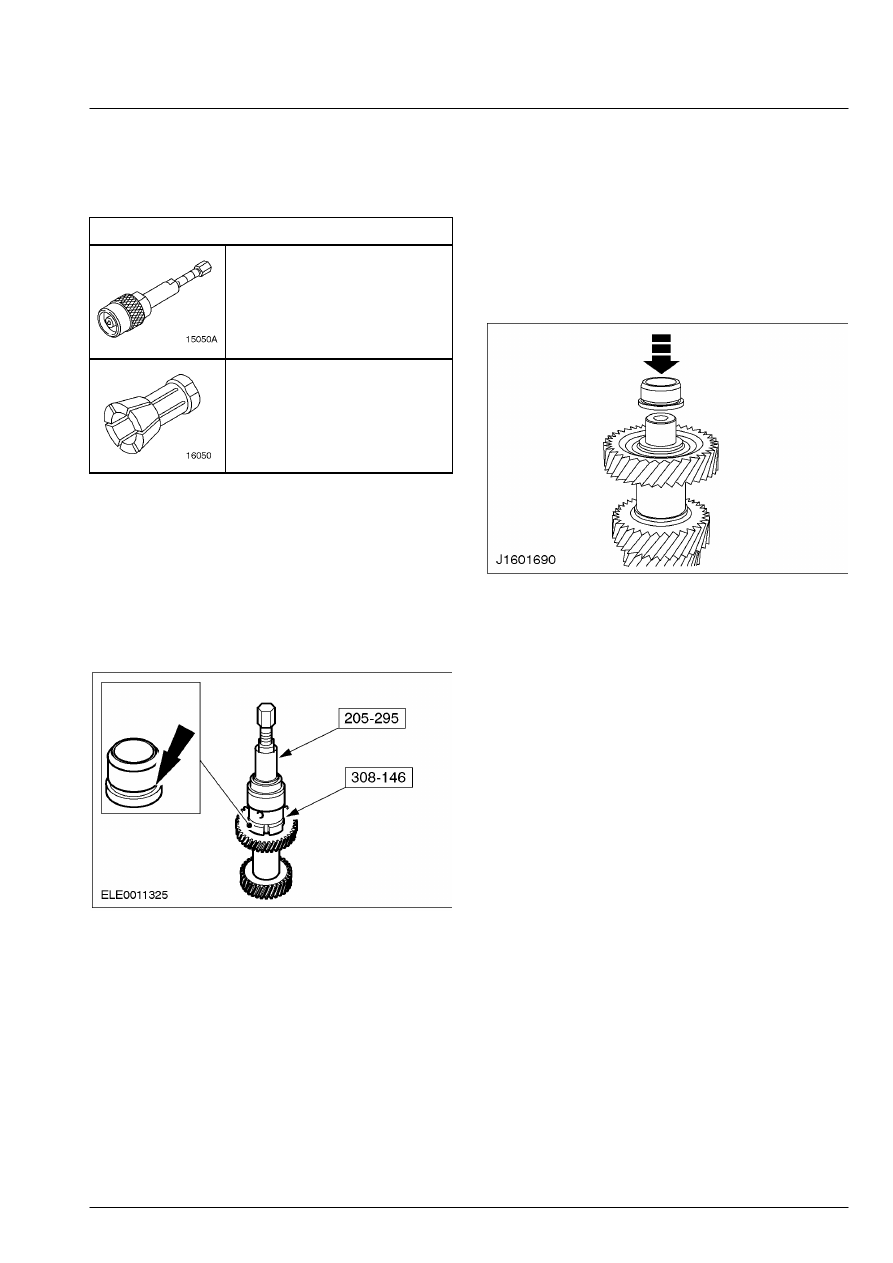

РАЗБОРКА И СБОРКА ПОДСБОРОК



Промежуточный вал



Специальный инструмент





Съемник подшипника
(основной  инструмент)
205-295 (15-050А)



Цанга для 205-295
308-146 (16-050)



Разборка

1. ПРИМЕЧАНИЕ: Вставьте специальный

инструмент в  кольцевую канавку, имеющуюся
в кольце.

    Используя специальные инструменты,

снимите кольца подшипников с
промежуточного вала.







Сборка



1.  Установите кольца подшипников.

        •  Нагрейте кольца подшипников

приблизительно до 100°C и установите их
на  промежуточный вал.







308-03A-50

Механическая коробка передач в блоке с ведущим 308-03A-50

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



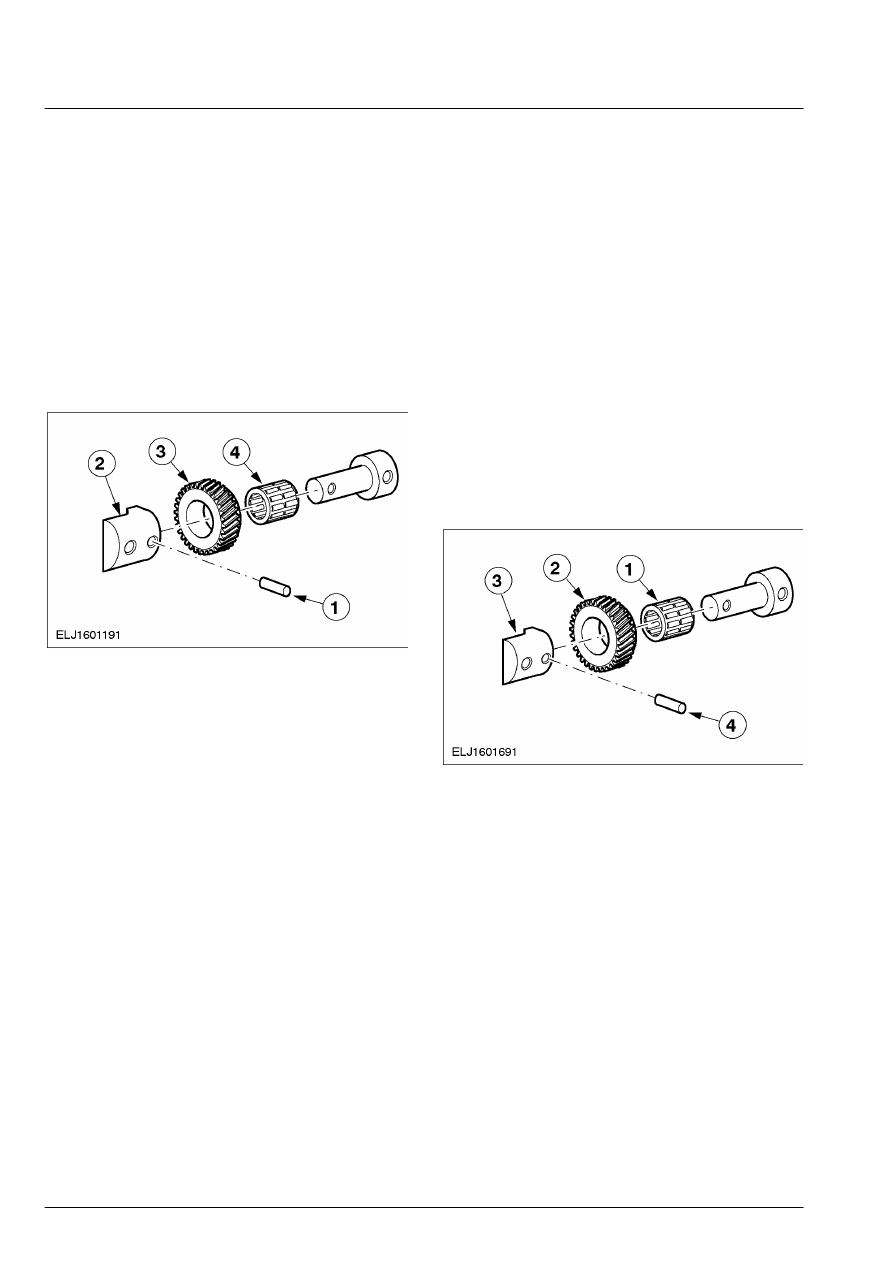

РАЗБОРКА И СБОРКА ПОДСБОРОК



Промежуточная шестерня передачи заднего хода



Разборка



1.  Разберите ось промежуточной шестерни

передачи заднего хода.

       1. Извлеките цилиндрический штифт.
       2. Снимите корпус подшипника.
       3. Снимите промежуточную шестерню

передачи заднего хода.

       4. Снимите игольчатый роликовый

подшипник.







Сборка

1. ПРИМЕЧАНИЕ: Не устанавливайте

деформированный  корпус подшипника.
Резьбовые отверстия должны  быть совмещены
друг с другом.

    Соберите ось промежуточной шестерни

передачи заднего хода.

       1. Установите игольчатый роликовый

подшипник.

       2. Установите промежуточную шестерню

передачи заднего хода.

       3. Установите корпус подшипника.
       4. Установите цилиндрический штифт.







308-03A-51

Механическая коробка передач в блоке с ведущим 308-03A-51

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



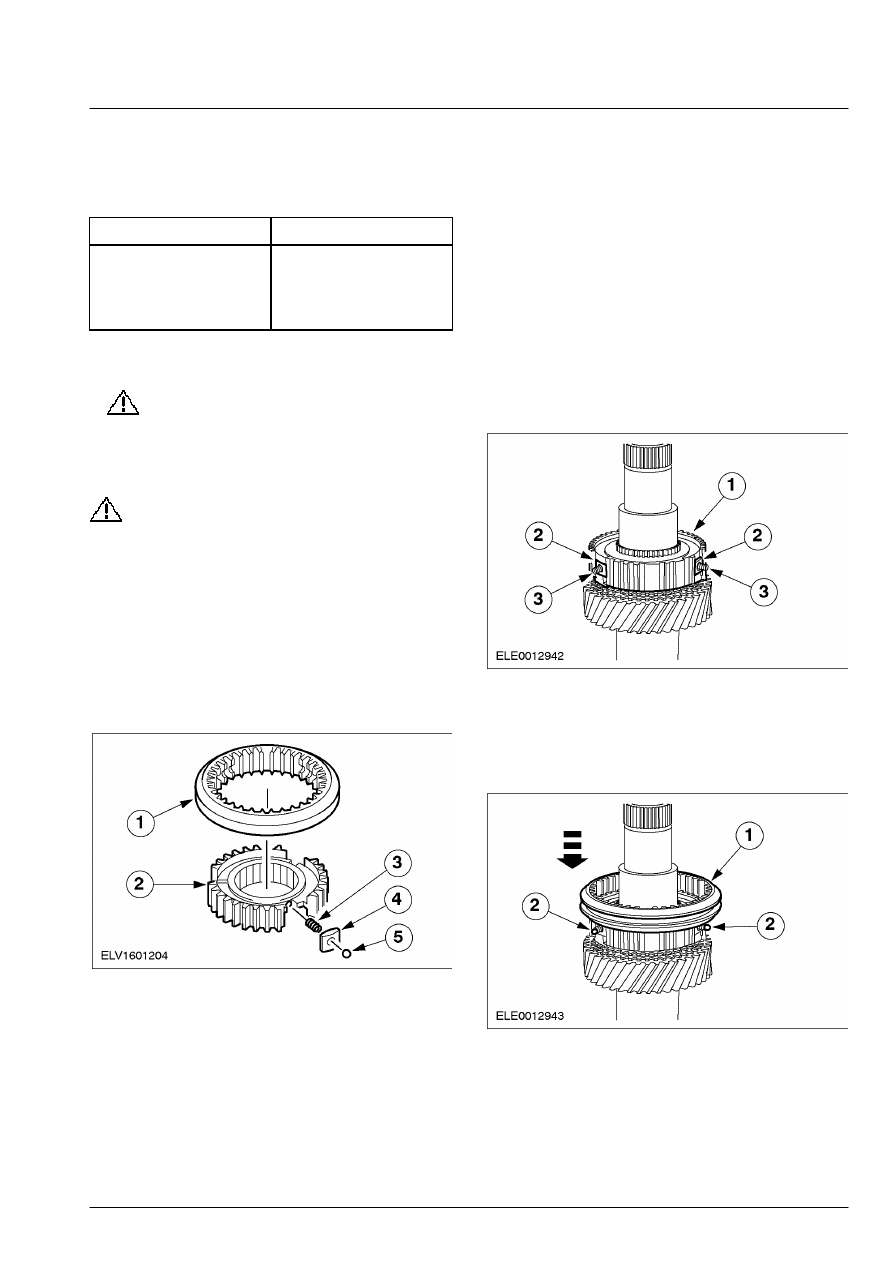

РАЗБОРКА И СБОРКА ПОДСБОРОК



Синхронизаторы



Наименование



Спецификация



Трансмиссионная
жидкость для
механической коробки
передач

WSD-M2C200-C



Разборка

1.

ПРЕДОСТЕРЕЖЕНИЕ: Будьте

аккуратны при снятии муфты
синхронизатора со ступицы
синхронизатора.  Стопорные шарики
подпружинены.

ПРЕДОСТЕРЕЖЕНИЕ: Отметьте в

синхронизаторах положение  ступиц
синхронизатора относительно муфт
синхронизатора.

    Разберите синхронизатор.
       1. Муфта синхронизатора
       2. Ступица синхронизатора
       3. Пружина сжатия
       4. Сухарь
       5. Стопорный шарик







Сборка

1. ПРИМЕЧАНИЕ: Перед сборкой тщательно

очистите и  проверьте все подвижные детали и
смажьте их  трансмиссионной жидкостью для
механической коробки передач.

    Соберите внутреннюю часть

синхронизатора.

       1. Внутреннее кольцо синхронизатора.
       2. Сухари.
       3. Пружины сжатия.









2.  Соберитесь наружную часть

синхронизатора.

       1. Наружное кольцо синхронизатора.
       2. Стопорные шарики.
