Ford Transit (2001 год). Руководство - часть 360

308-03A-44

Механическая коробка передач в блоке с ведущим 308-03A-44

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



РАЗБОРКА И СБОРКА ПОДСБОРОК



Вторичный вал



Специальный инструмент





Съемник втулки игольчатого
подшипника главного вала
308 - 191 (16 - 056)



Общее оборудование





Термофен для подачи горячего  воздуха



Наименование



Спецификация



Трансмиссионная
жидкость для
механической коробки
передач

WSD-M2C200-C



Разборка

1.

ПРЕДОСТЕРЕЖЕНИЕ: Для облегчения

установки отметьте  положение колец
синхронизатора  относительно
синхронизатора.

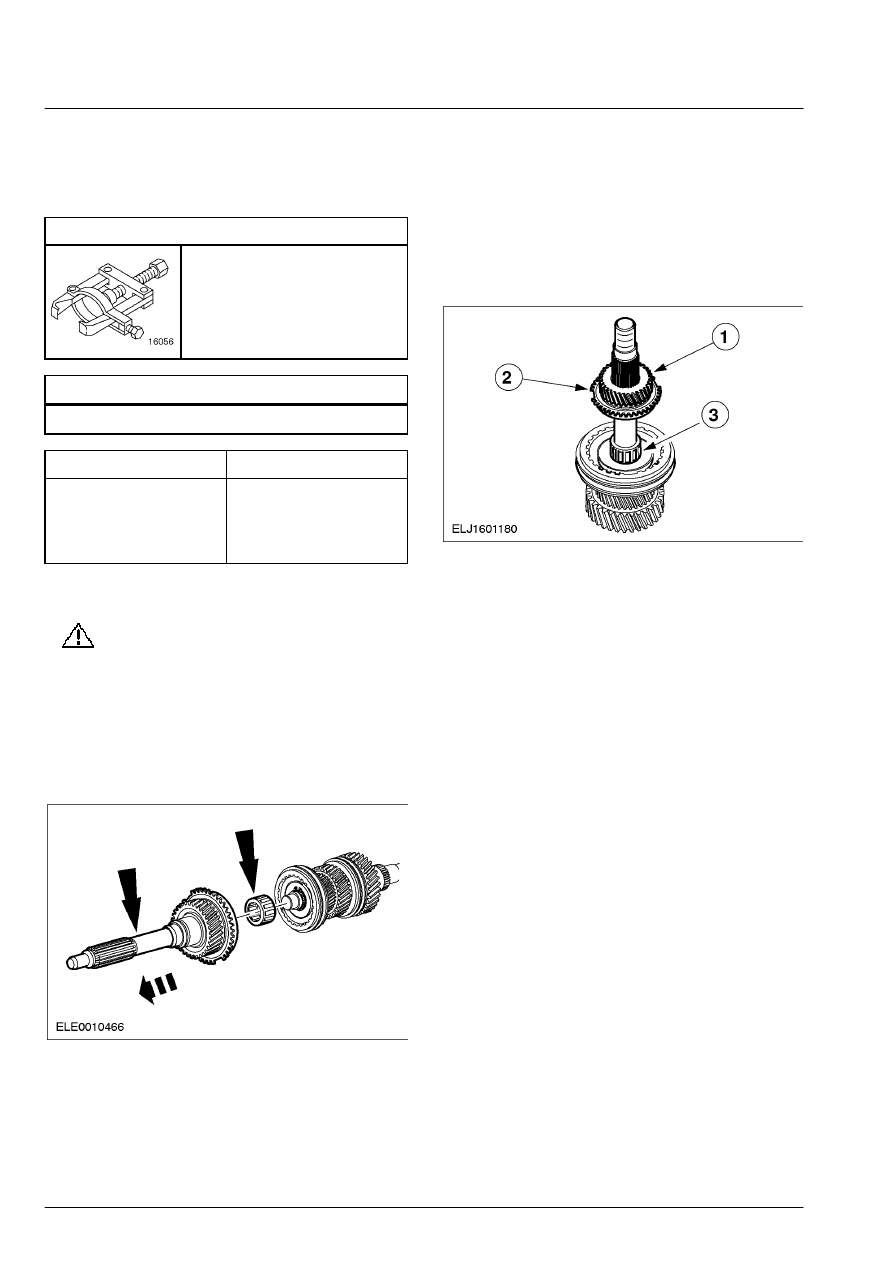

    Снимите первичный вал и кольцо

синхронизатора четвертой передачи с
вторичного вала.

        •  Снимите подшипник вторичного вала.









2.  Снимите шестерню пятой передачи и

кольцо синхронизатора с вторичного  вала.

       1. Снимите шестерню.
       2. Снимите кольцо синхронизатора.
       3. Снимите игольчатый роликовый

подшипник.







308-03A-45

Механическая коробка передач в блоке с ведущим 308-03A-45

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



РАЗБОРКА И СБОРКА ПОДСБОРОК (ПОДОЛЖЕНИЕ)

3.

ПРЕДУПРЕЖДЕНИЕ: Не дайте

синхронизаторам рассыпаться  на
отдельные части.  Неследование этим
указаниям в  результате может
привести к травматическим
последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: При зажимании

каких-либо элементов в  тисках
используйте мягкие губки.

ПРИМЕЧАНИЕ: Зажмите выходной конец
вторичного вала  в тисках.

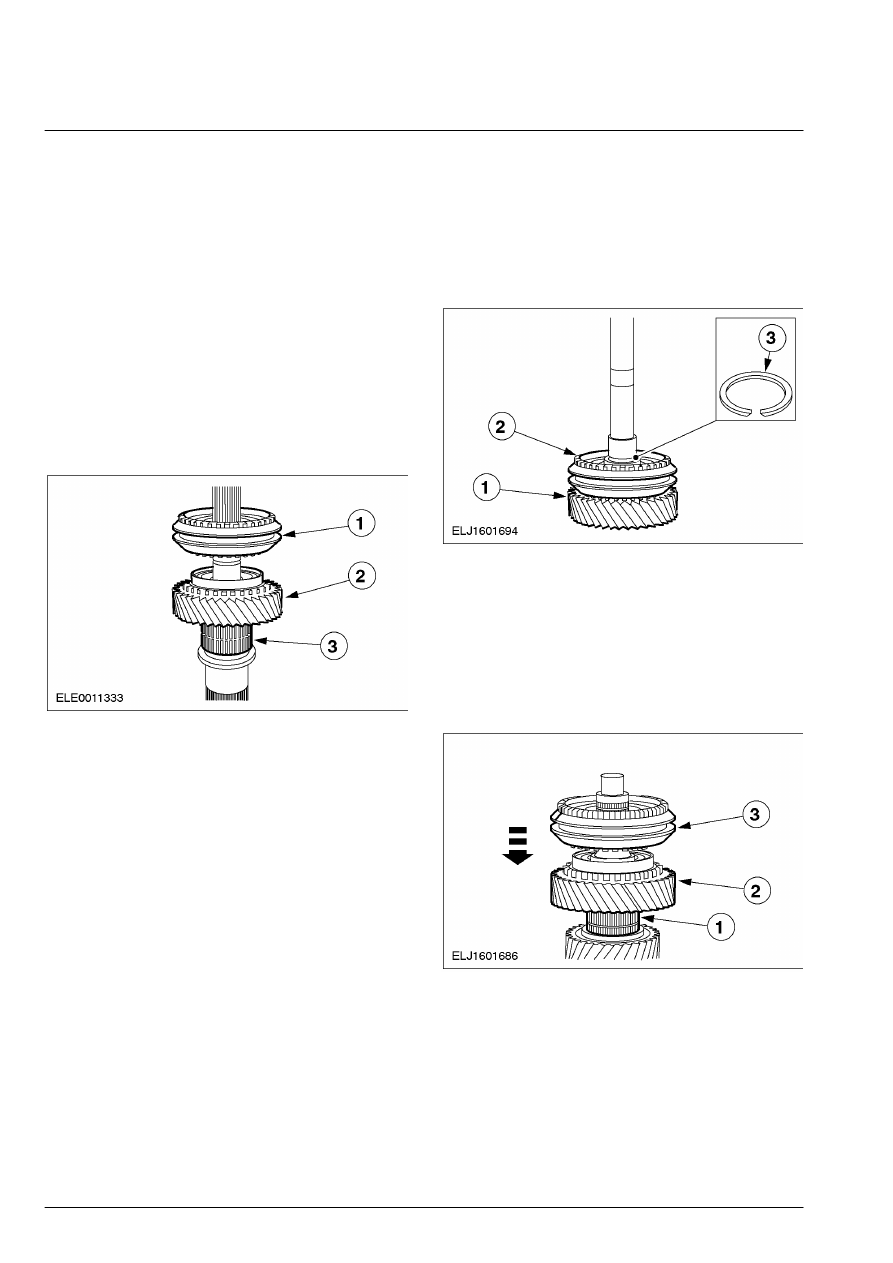

    Снимите синхронизатор третьей/  четвертой

передачи вместе с шестерней  третьей
передачи.

       1. Снимите стопорное кольцо.
       2. Синхронизатор третьей/ четвертой

передачи.

       3. Игольчатый роликовый подшипник
       4. Шестерня третьей передачи.









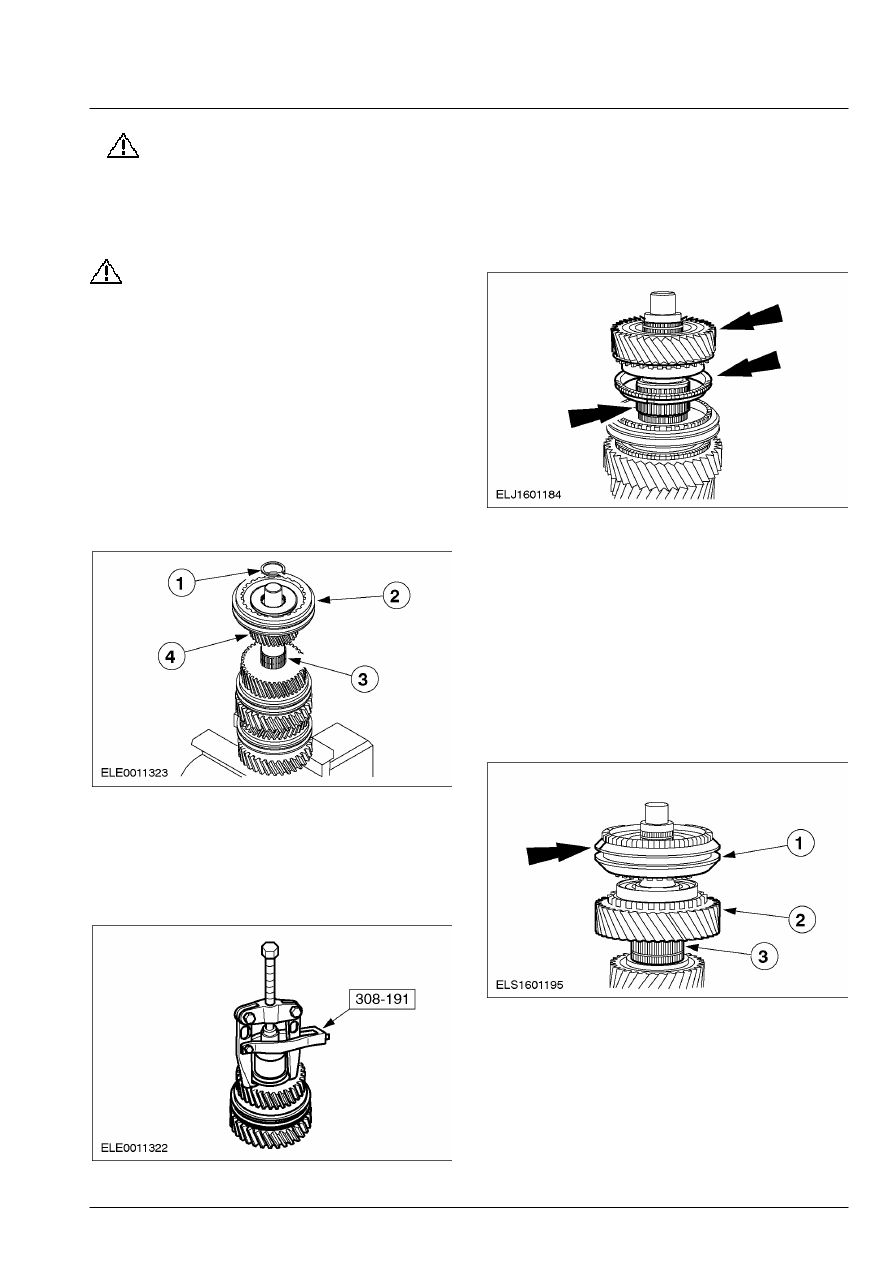

4.  Используя специальный инструмент,

снимите кольцо подшипника шестерни
третьей  передачи.

        •  Расположите специальный инструмент в

выемках кольца подшипника.







5. ПРИМЕЧАНИЕ: Для облегчения установки

отметьте  положение шестерни второй передачи
относительно кольца синхронизатора.

    Снимите шестерню второй передачи,

игольчатый роликовый подшипник и
кольцо  синхронизатора.







6. ПРИМЕЧАНИЕ: Для облегчения установки

отметьте  положение муфты синхронизатора
относительно шестерни первой передачи.
Элементы объединены в пары.

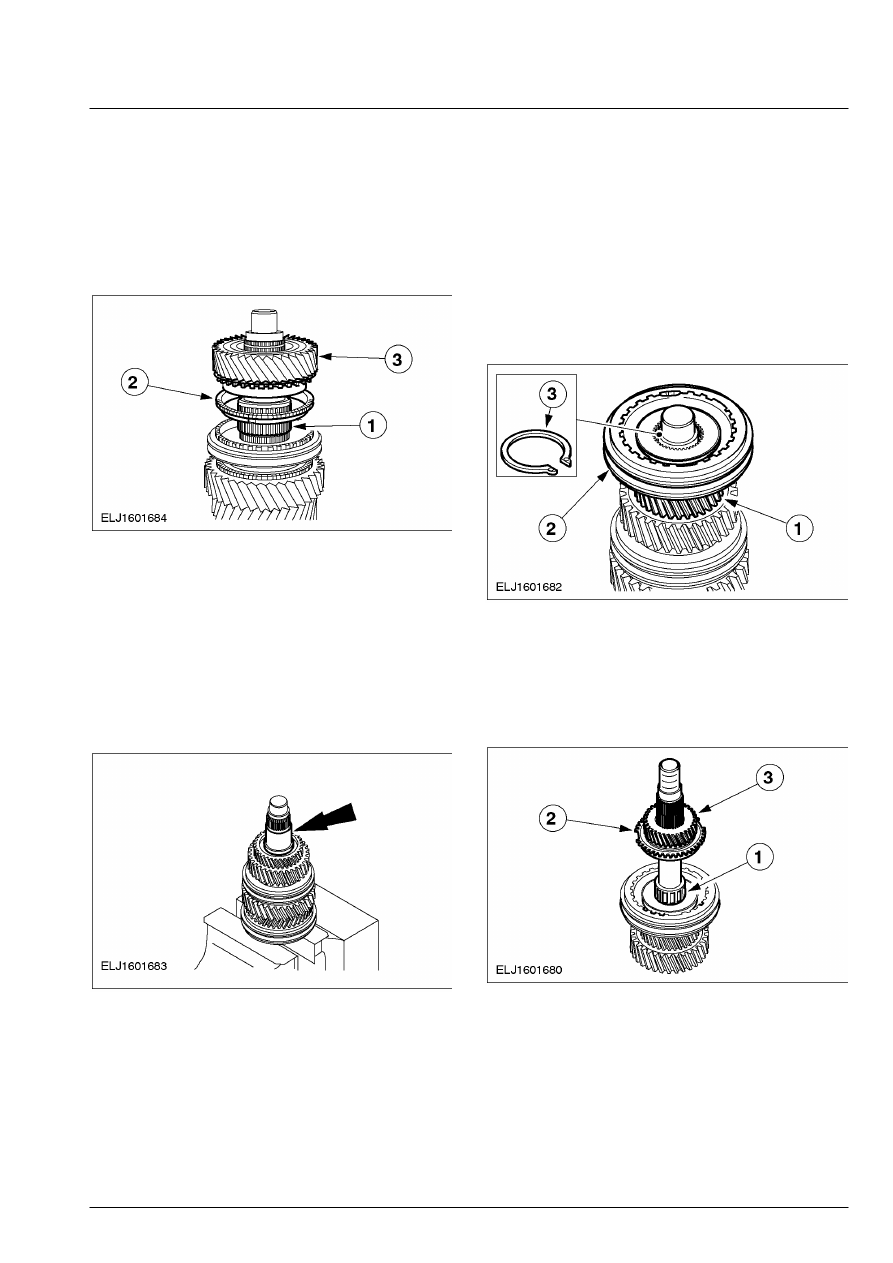

ПРИМЕЧАНИЕ: Снимите стопорное кольцо.
    Снимите синхронизатор первой/ второй

передачи и шестерню первой передачи.

       1. Синхронизатор первой/ второй  передачи.
       2. Шестерня первой передачи.
       3. Игольчатый роликовый подшипник







308-03A-46

Механическая коробка передач в блоке с ведущим 308-03A-46

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



РАЗБОРКА И СБОРКА ПОДСБОРОК (ПОДОЛЖЕНИЕ)

7. ПРИМЕЧАНИЕ: Для облегчения установки

отметьте  положение муфты синхронизатора
относительно шестерни передачи заднего хода.
Элементы объединены в пары.

ПРИМЕЧАНИЕ: Зажмите другой конец
вторичного вала в  тисках.
ПРИМЕЧАНИЕ: Снимите стопорное кольцо.
    Снимите синхронизатор пятой передачи/

передачи заднего хода, шестерню передачи
заднего хода и игольчатый роликовый
подшипник.

       1. Синхронизатор пятой передачи/ передачи

заднего хода.

       2. Шестерня передачи заднего хода
       3. Игольчатый роликовый подшипник







Сборка



1.  Перед сборкой тщательно очистите и

проверьте все съемные детали и смажьте
кольца синхронизатора; для этого
используется     трансмиссионная жидкость
для механической коробки передач  .

 2.  Установите игольчатый роликовый

подшипник, шестерню передачи заднего
хода и  синхронизатор.

       1. Установите шестерню передачи заднего

хода.

       2. Установите синхронизатор.
       3. Установите стопорное кольцо.









3.  Установите синхронизатор первой/  второй

передачи.

       1. Установите игольчатый роликовый

подшипник.

       2. Установите шестерню.
       3. Установите синхронизатор.
        •  Установите стопорное кольцо.







308-03A-47

Механическая коробка передач в блоке с ведущим 308-03A-47

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



РАЗБОРКА И СБОРКА ПОДСБОРОК (ПОДОЛЖЕНИЕ)



4.  Установите кольцо синхронизатора,

игольчатый роликовый подшипник и
шестерню  второй передачи.

       1. Установите игольчатый роликовый

подшипник.

       2. Установите кольцо синхронизатора.
       3. Установите шестерню.







5. ПРИМЕЧАНИЕ: Установите внутреннее

кольцо  подшипника на вторичный вал (до
заплечика).

ПРИМЕЧАНИЕ: Установите новое внутреннее
кольцо  подшипника и игольчатый роликовый
подшипник.
    Используя    технический термофен ,

нагрейте внутреннее кольцо подшипника
приблизительно до 100 ° C и установите его.







6. ПРИМЕЧАНИЕ: Установите синхронизатор

таким  образом, чтобы малый уступ был
направлен  вверх.

ПРИМЕЧАНИЕ: Установите игольчатый
роликовый  подшипник.
    Установите синхронизатор третьей/

четвертой передачи.

       1. Установите шестерню.
       2. Установите синхронизатор.
       3. Установите стопорное кольцо.









7.  Установите шестерню пятой передачи.

       1. Установите игольчатый роликовый

подшипник.

       2. Установите кольцо синхронизатора.
       3. Установите шестерню.
