308-03A-40

Механическая коробка передач в блоке с ведущим 308-03A-40

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



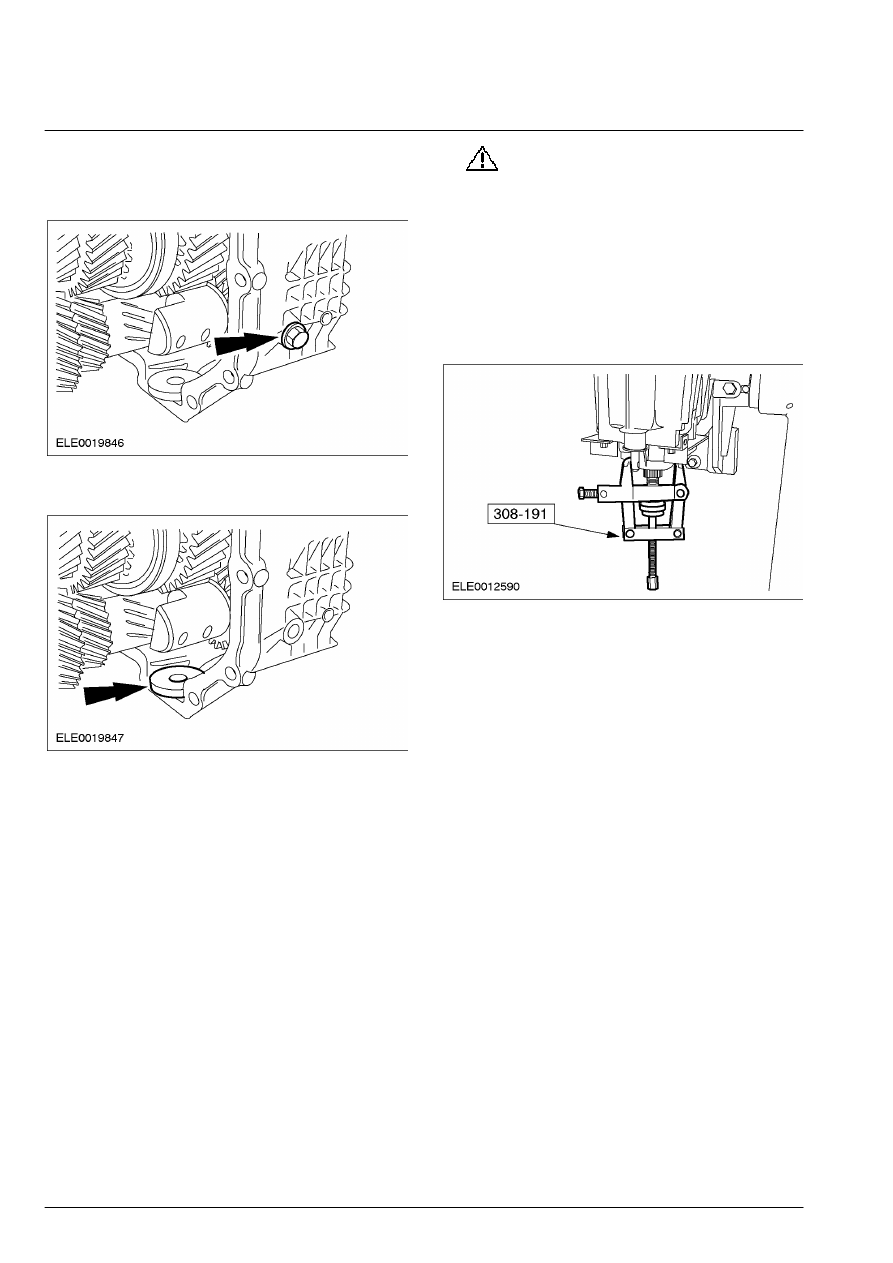

РАЗБОРКА (ПОДОЛЖЕНИЕ)



22.  Выверните задний болт крепления оси

промежуточной шестерни передачи заднего
хода.









23.  Снимите магнитный диск.







24.

ПРЕДОСТЕРЕЖЕНИЕ: Переместите

главный вал выбора передач  в
НЕЙТРАЛЬНОЕ положение.
Неследование этому указанию  может
привести к повреждению пальца
переключения передач.

ПРИМЕЧАНИЕ: Расположите специальный
инструмент на  выступах картера.
    Используя специальный инструмент,

снимите вторичный вал.







308-03A-41

Механическая коробка передач в блоке с ведущим 308-03A-41

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



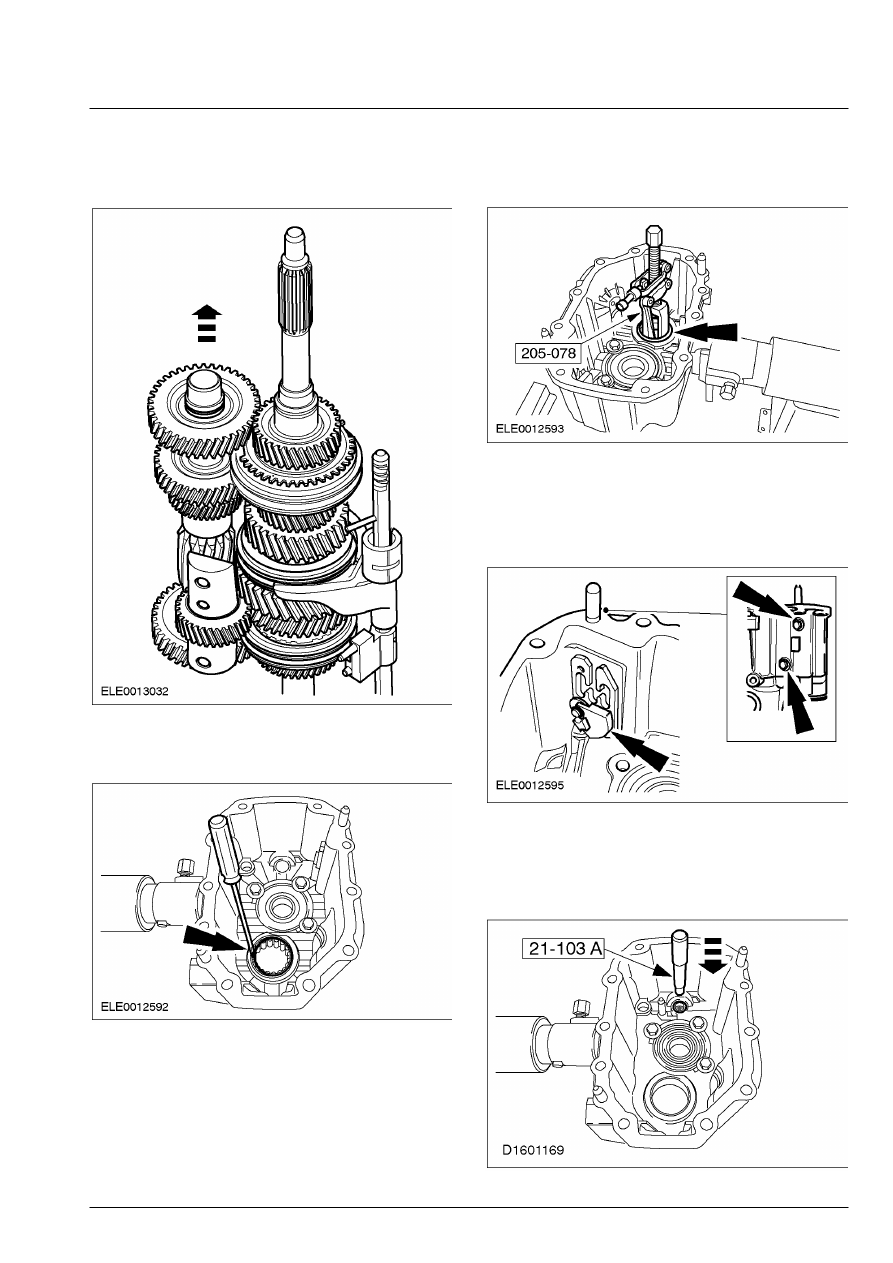

РАЗБОРКА (ПОДОЛЖЕНИЕ)



25.  Снимите вторичный вал в сборе с

промежуточным валом, главный вал
выбора  передач и вилку выбора передач.









26.  Снимите ролики заднего подшипника

промежуточного вала.









27.  Используя специальный инструмент,

снимите задний подшипник
промежуточного  вала.







28. ПРИМЕЧАНИЕ: Кулису выбора передач

следует снимать  только в том случае, если она
повреждена.

    Снимите кулису выбора передач.









29.  Используя специальный инструмент,

снимите подшипник и масляное
уплотнение  главного вала выбора
передач.







308-03A-42

Механическая коробка передач в блоке с ведущим 308-03A-42

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



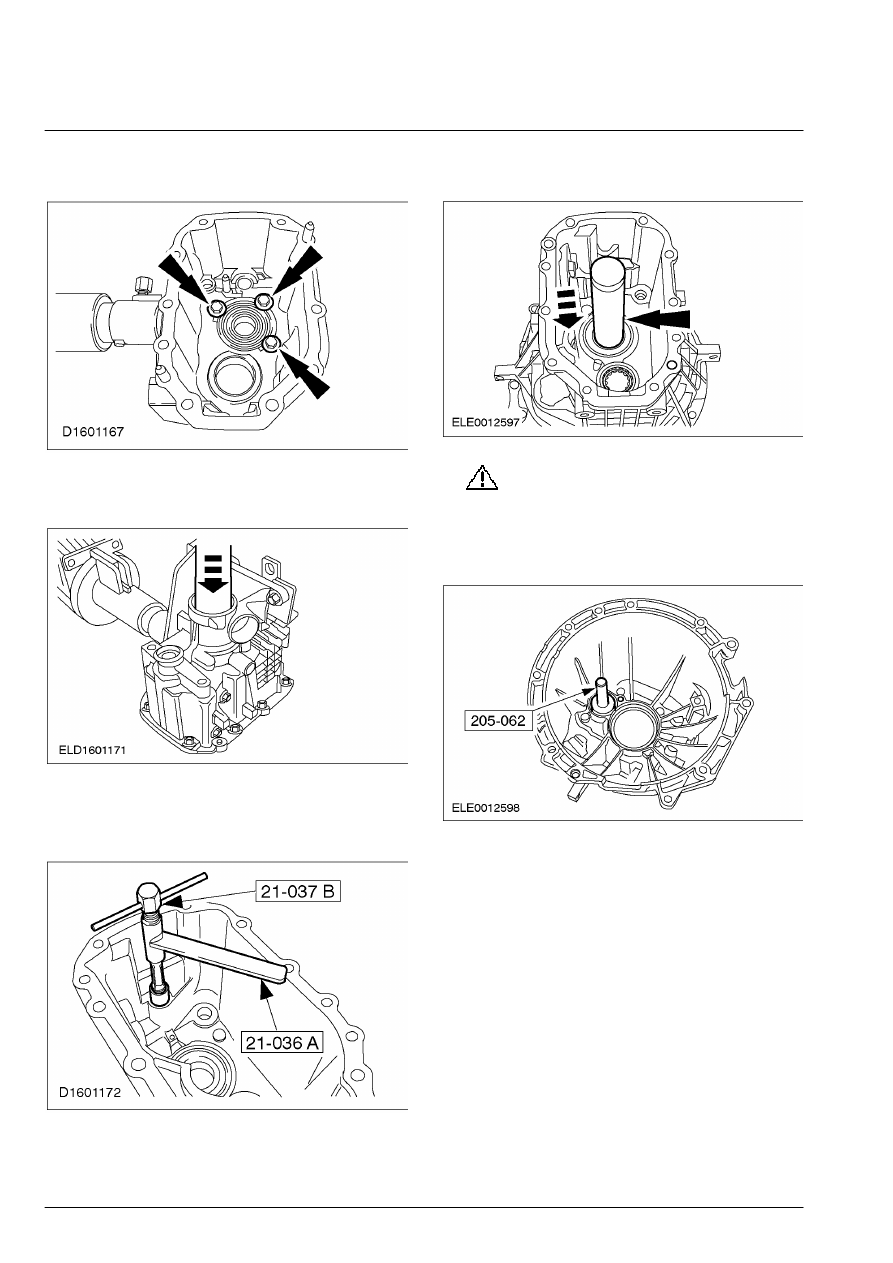

РАЗБОРКА (ПОДОЛЖЕНИЕ)



30.  Выверните болты крепления подшипника

вторичного вала.









31.  Используя подходящий кусок трубы,

снимите подшипник вторичного вала.









32.  Используя специальные инструменты и

дистанционный элемент на 63 мм, снимите
подшипник главного вала выбора передач.









33.  Используя подходящий кусок трубы,

снимите подшипник первичного вала.







34.

ПРЕДОСТЕРЕЖЕНИЕ: Не повредите

резьбу в картере коробки  передач.

    Используя специальный инструмент,

снимите передний подшипник
промежуточного  вала.







308-03A-43

Механическая коробка передач в блоке с ведущим 308-03A-43

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



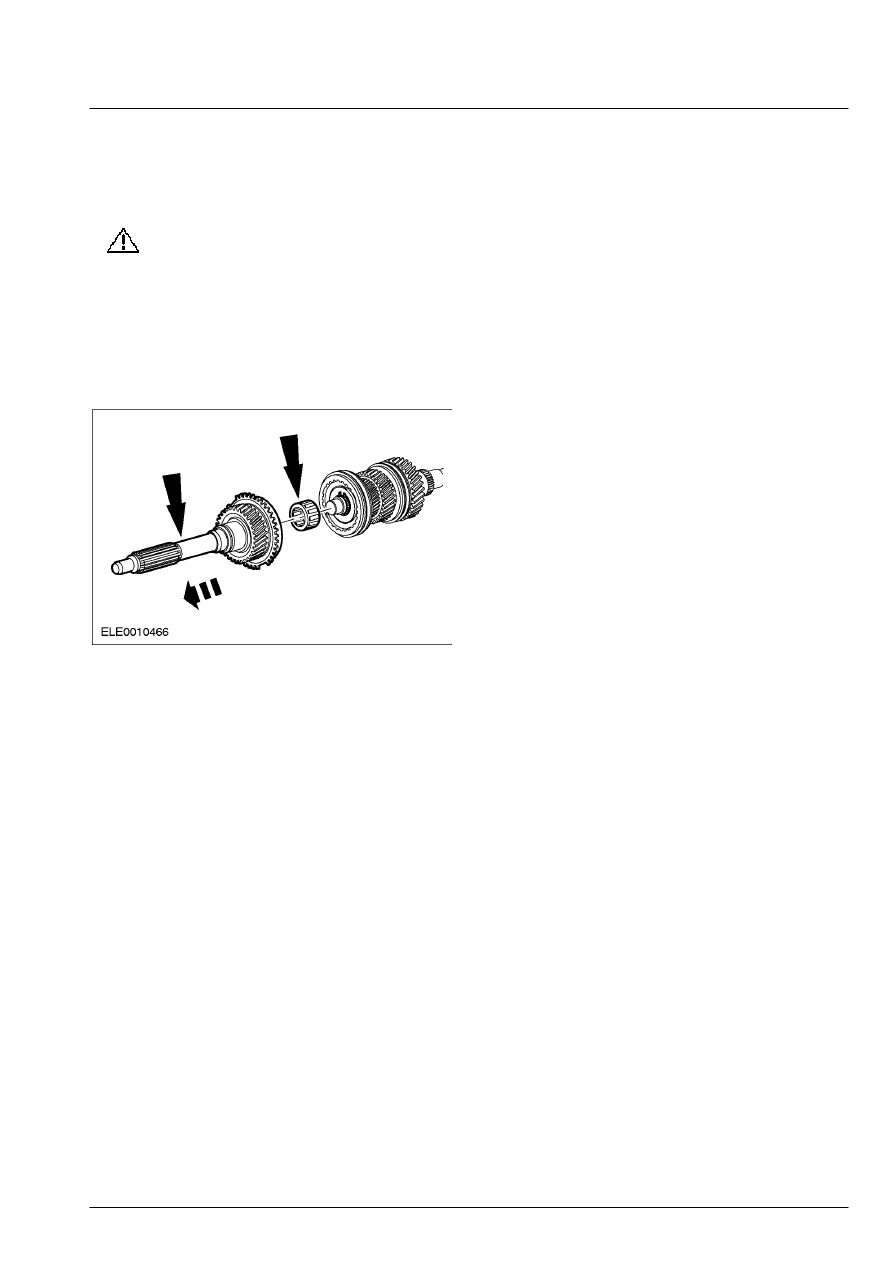

РАЗБОРКА И СБОРКА ПОДСБОРОК



РАЗБОРКА И СБОРКА ПОДСБОРОК

Первичный вал



Разборка

1.

ПРЕДОСТЕРЕЖЕНИЕ: Обращайтесь с

кольцом синхронизатора и  коническим
кольцом синхронизатора очень
аккуратно.

    Отсоедините первичный вал с кольцом

синхронизатора четвертой передачи от
вторичного вала.

        •  Снимите подшипник вторичного вала.







Сборка



1.  Тщательно очистите и проверьте все

элементы и соберите узел, работая в
обратной последовательности.
