308-03A-32

Механическая коробка передач в блоке с ведущим 308-03A-32

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СНЯТИЕ (ПОДОЛЖЕНИЕ)

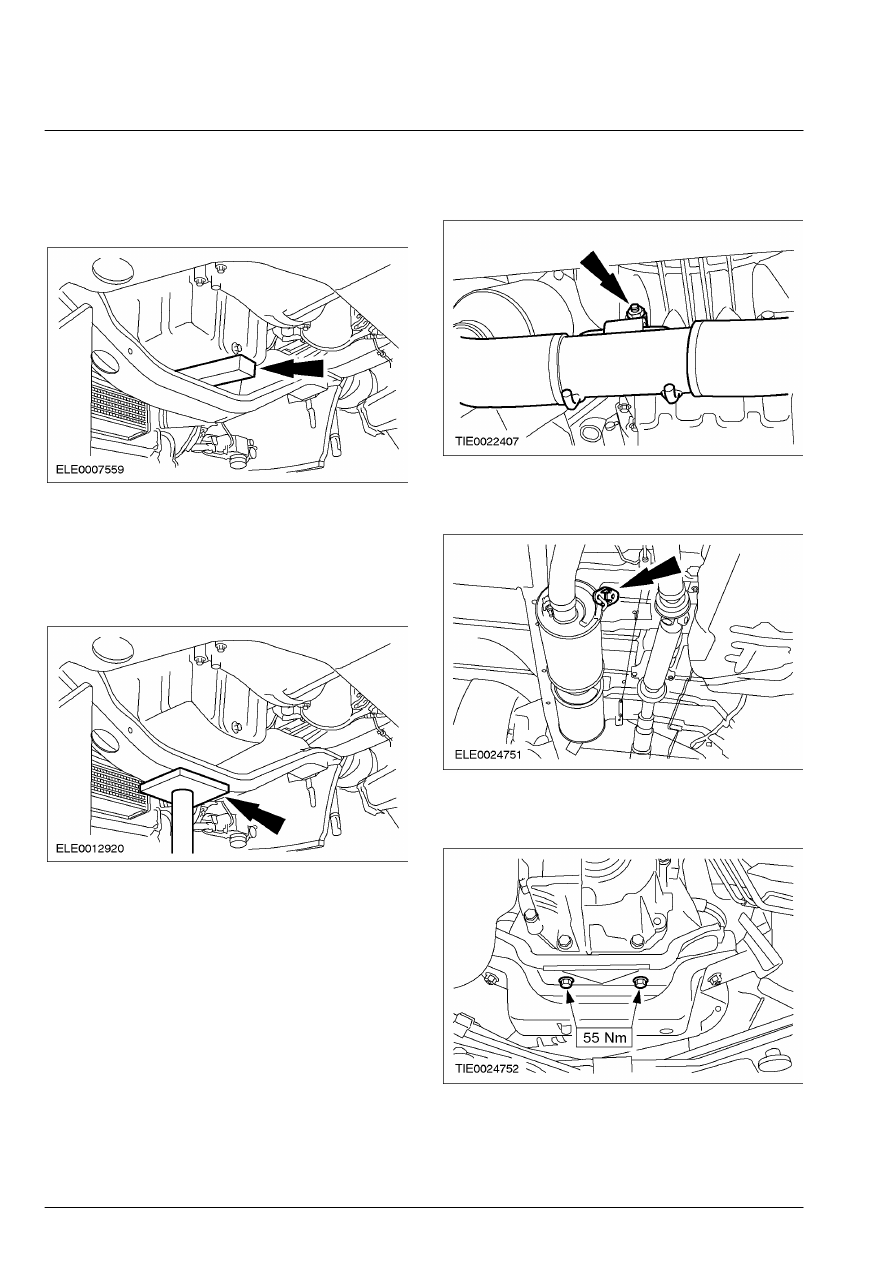

18. ПРИМЕЧАНИЕ: При использовании

двухстоечного  подъемника.

    Подоприте двигатель с помощью

деревянного бруска.







19. ПРИМЕЧАНИЕ: При использовании

четырехстоечного  подъемника.

    Используя соответствующий     домкрат

для коробки передач , подоприте
поперечину двигателя.









20.  Отсоедините каталитический

нейтрализатор от картера коробки
передач.









21.  Отсоедините внутренний боковой

изолятор системы выпуска.









22.  Снимите опорную подушку коробки

передач.







308-03A-33

Механическая коробка передач в блоке с ведущим 308-03A-33

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СНЯТИЕ (ПОДОЛЖЕНИЕ)



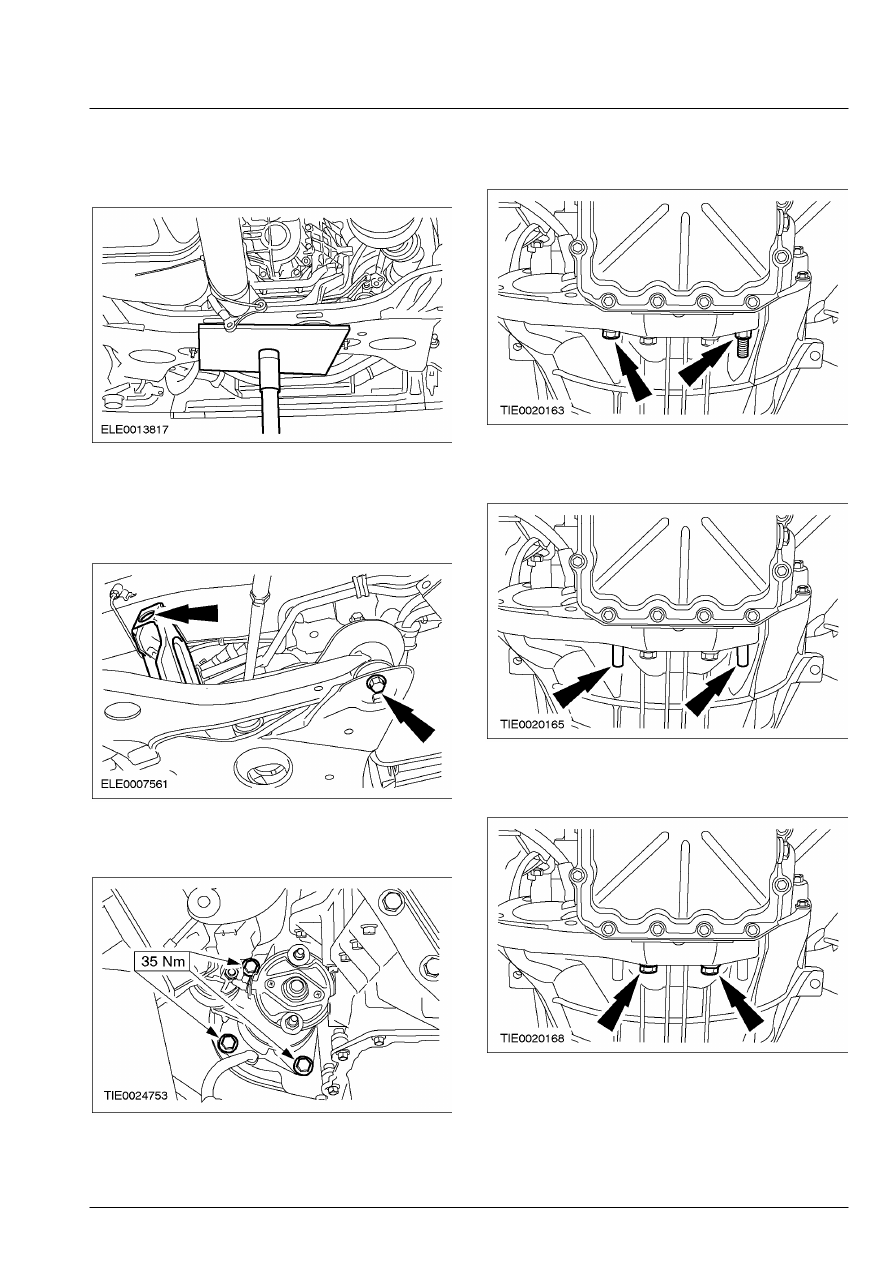

23.  Используя соответствующий     домкрат

для коробки передач , подоприте
поперечину переднего моста.









24.  Опустите поперечину переднего моста на

150 мм (показана левая сторона).

        •  Отпустите четыре болта на десять

оборотов.









25.  Отсоедините стартер от коробки передач  в

блоке с ведущим мостом.









26.  Выверните один болт крепления коробки

передач с правой стороны и выверните

шпильку опорного кронштейна
каталитического нейтрализатора.









27.  Установите установочные шпильки    M10

x 60 мм .









28.  Выверните оставшиеся нижние болты

крепления коробки передач.







308-03A-34

Механическая коробка передач в блоке с ведущим 308-03A-34

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СНЯТИЕ (ПОДОЛЖЕНИЕ)



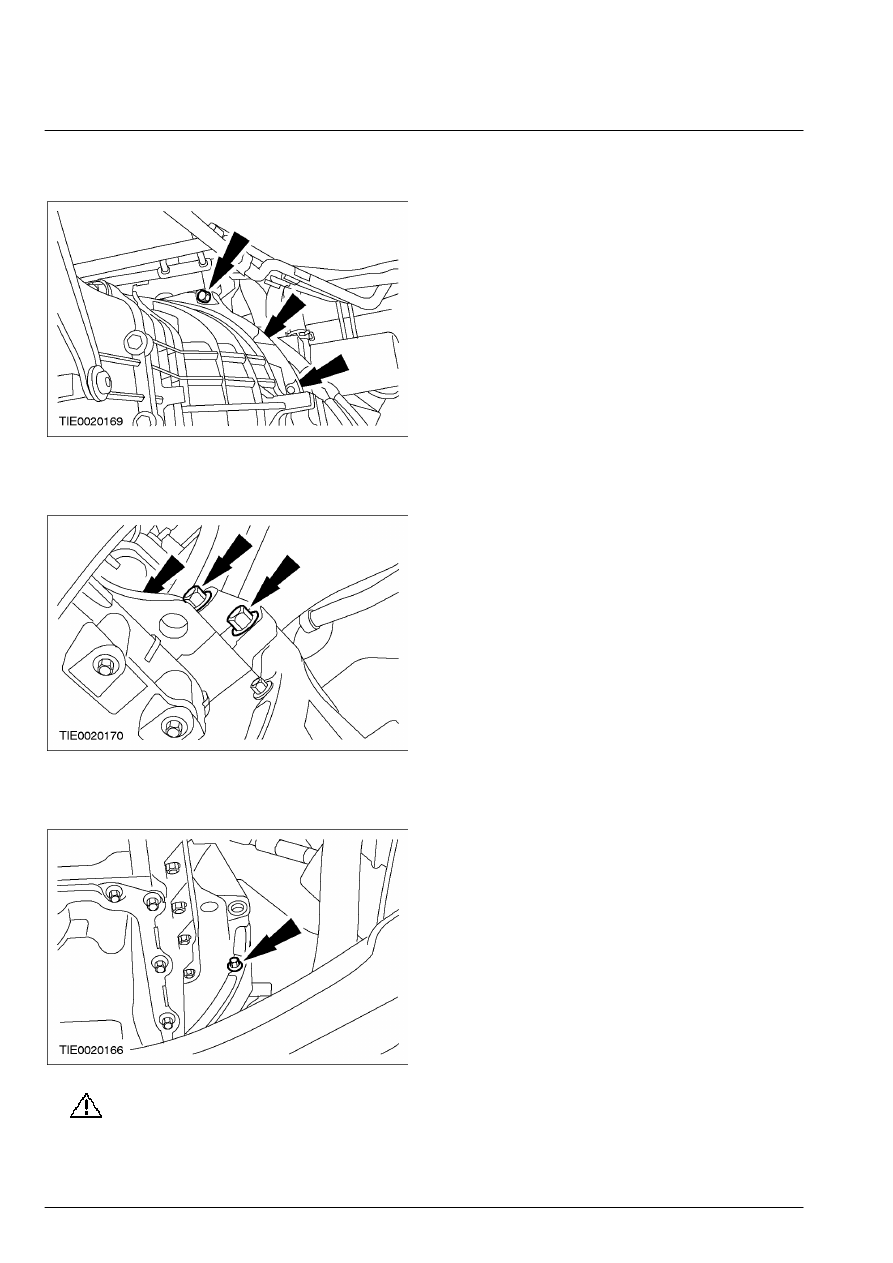

29.  Выверните оставшиеся болты крепления

коробки передач с правой стороны.









30.  Выверните оставшиеся болты крепления

коробки передач с левой стороны.









31.  Выверните болт крепления крышки

картера коробки передач.







32.

ПРЕДОСТЕРЕЖЕНИЕ: Не наклоняйте

коробку передач в  процессе снятия.
Это может привести к повреждению
направляющего подшипника.

    Снимите коробку передач.

308-03A-35

Механическая коробка передач в блоке с ведущим 308-03A-35

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



РАЗБОРКА



РАЗБОРКА

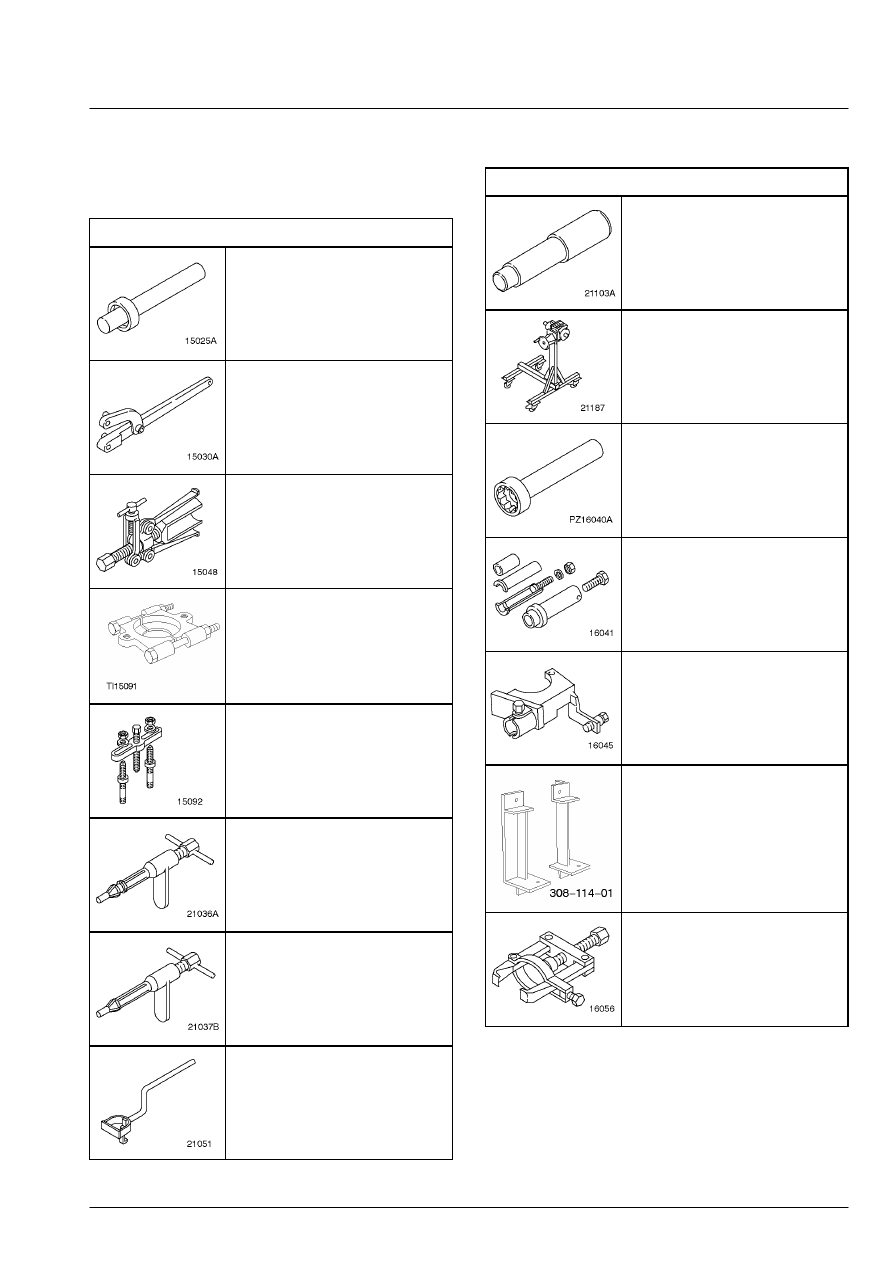

Коробка передач (16 118 8)



Специальный инструмент





Приспособление для
установки  подшипника
дифференциала
205-062 (15-025А)



Универсальный гаечный ключ
для  удерживания фланцев
205-072 (15030А)



Съемник масляного
уплотнения  ведущей
шестерни
205-078 (15-048)

Съемник подшипника/
шестерни
205-310 (15-091)



Съемник подшипника/
шестерни
205-311 (15-092)



Съемник направляющего
подшипника  коленчатого
вала
303-078 (21-036A)



Съемник направляющего
подшипника  коленчатого
вала
303-079 (21-037B)



Съемник масляного
уплотнения
303-112 (21-051)

Специальный инструмент



Приспособление для выверки
ведомого  диска сцепления
303-173 (21-103A)



Стенд
303-435 (21-187)

Торцевой ключ для
направляющей  втулки
308-109 (16-040A)

Съемник/ приспособление для
установки передней секции
картера
308-110 (16-041)

Опорный кронштейн для 303-
435
308-114 (16-045)

Опорные кронштейны для
308-114
308-114-01 (16-045-01)

Съемник втулки игольчатого
подшипника вторичного вала
308-191 (16-056)
