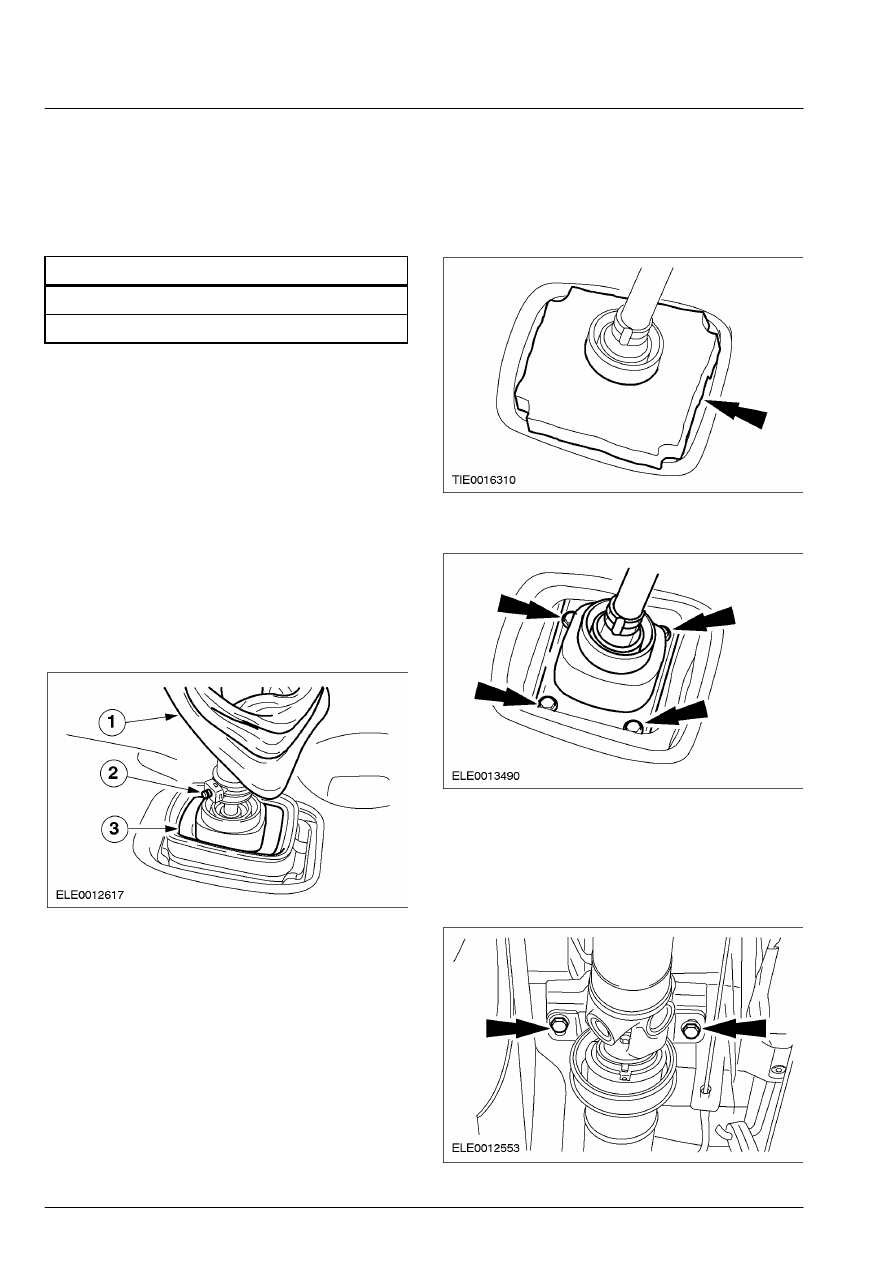

308-03A-24

Механическая коробка передач в блоке с ведущим 308-03A-24

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СНЯТИЕ



Коробка передач — 2.4 л дизель, В комплектацию автомобиля не входит:

Автоматическое переключение передач/Автоматическое переключение передач

(16 114 0)



Общее оборудование





Домкрат для коробки передач (2  шт.)

Установочные шпильки M10 x 60 мм (2  шт.)



Снятие

Все автомобили
 1.  Отсоедините провод массы от

аккумулятора.    За дополнительной
информацией обратитесь к Разделу 414-01.

2. ПРИМЕЧАНИЕ: Перед снятием рычага

переключения  передач выберите нейтральное
положение.

    Снимите рычаг переключения передач.
       1. Оттяните чехол вверх.
       2. Потяните плунжер и снимите рычаг

переключения передач.

       3. Снимите изолятор.









3.  Снимите изолирующую прокладку рычага

переключения передач.









4.  Снимите укороченный рычаг.









5.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 6.  Отпустите болты крепления передней

промежуточной опоры карданного вала.







308-03A-25

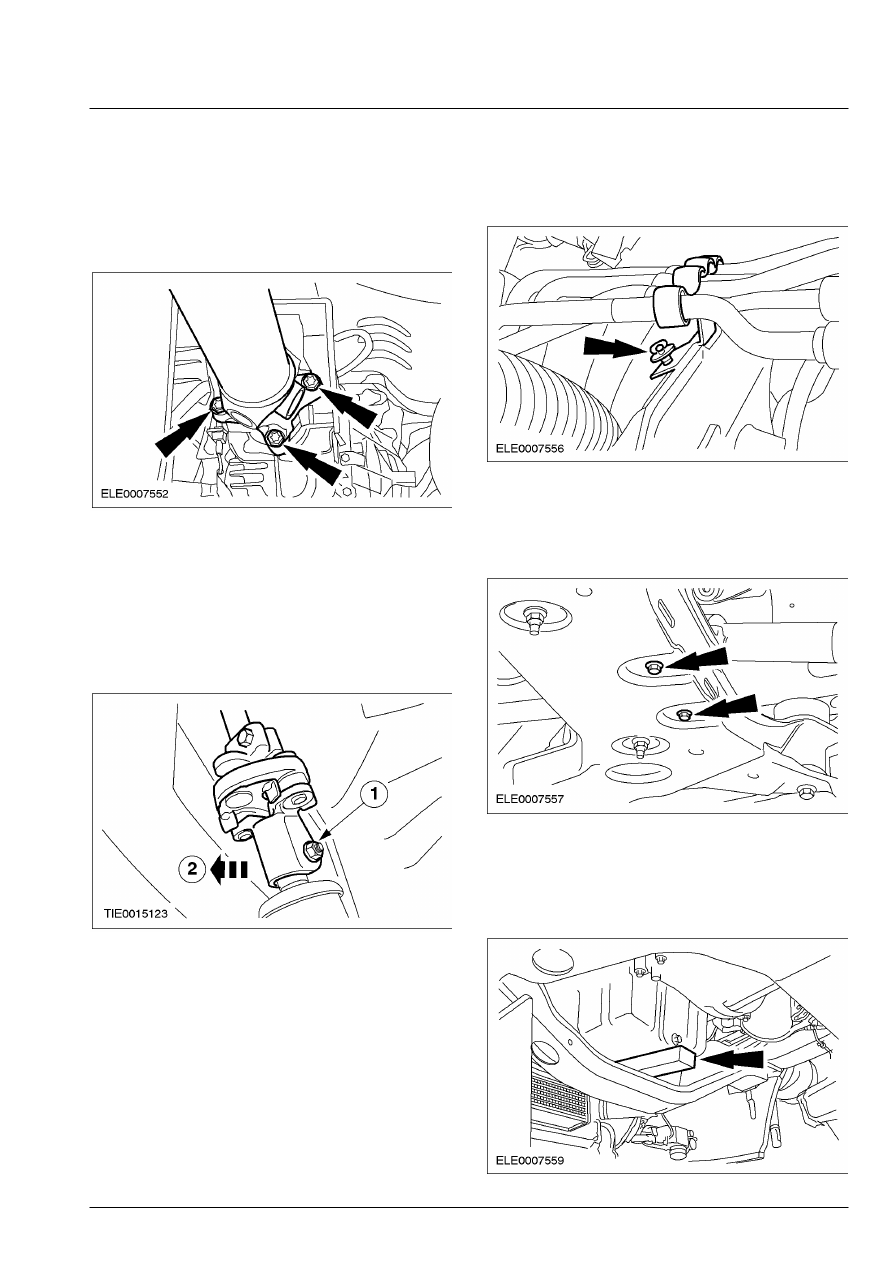

Механическая коробка передач в блоке с ведущим 308-03A-25

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СНЯТИЕ (ПОДОЛЖЕНИЕ)

7. ПРИМЕЧАНИЕ: Отметьте положение фланца

карданного  вала относительно фланца
вторичного вала  коробки передач.

    Отсоедините карданный вал от фланца

вторичного вала коробки передач и
расположите его в стороне.









8.  Отсоедините шарнирную муфту рулевой

колонки от шестерни рулевого механизма.

       1. Выверните нижний стяжной болт.
       2. Отсоедините вал рулевой колонки и

расположите его в стороне.

        •  Отбракуйте гайки за их дальнейшей

ненадобностью.







Автомобили с дополнительным  отопителем
 9.  Отсоедините магистрали усилителя

рулевого управления от поперечины
переднего моста.







Все автомобили
  10.  Выверните болты крепления опорной

подушки коробки передач к поперечине
переднего моста.







11. ПРИМЕЧАНИЕ: При использовании

двухстоечного  подъемника.

    Подоприте двигатель с помощью

деревянного бруска.







308-03A-26

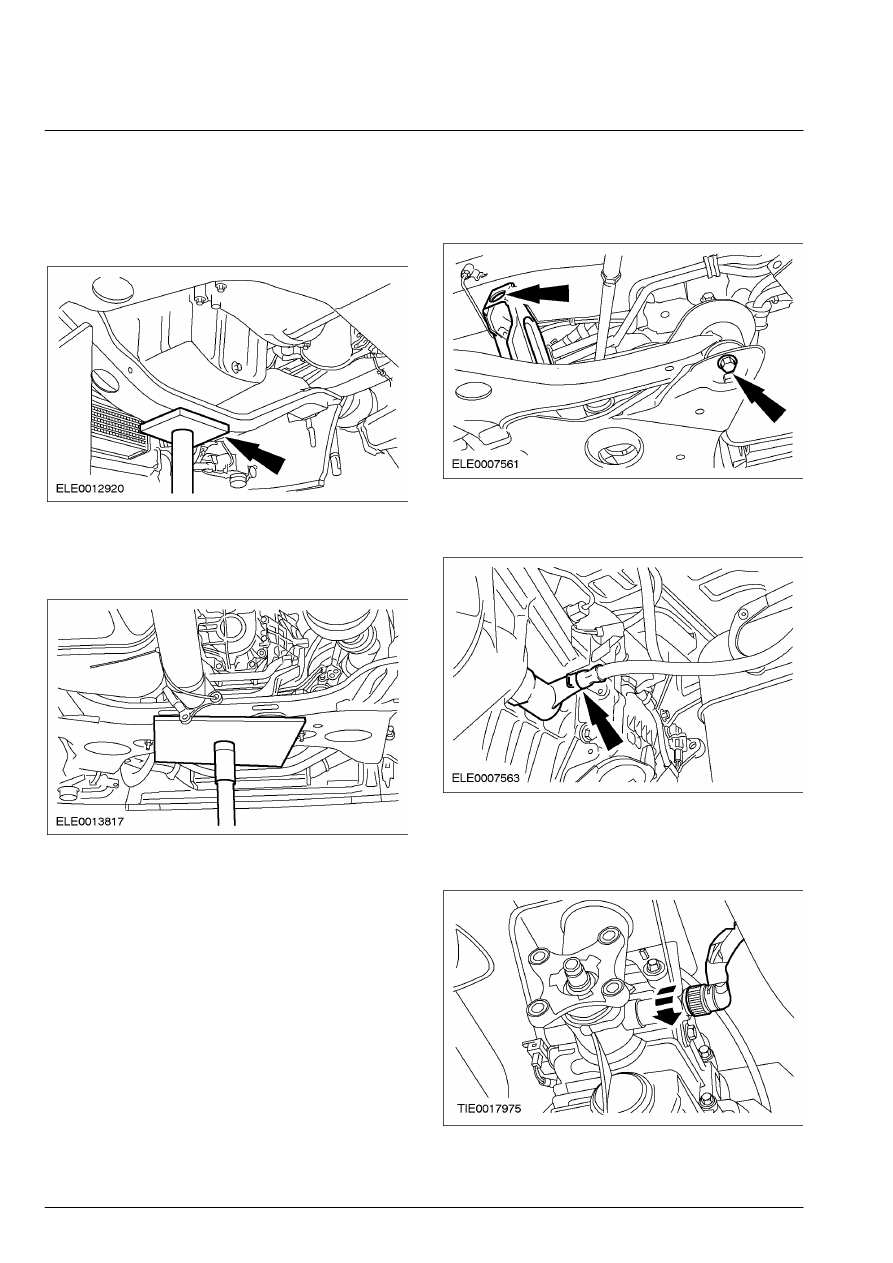

Механическая коробка передач в блоке с ведущим 308-03A-26

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СНЯТИЕ (ПОДОЛЖЕНИЕ)

12. ПРИМЕЧАНИЕ: При использовании

четырехстоечного  подъемника.

    Используя соответствующий     домкрат

для коробки передач , подоприте
поперечину двигателя.









13.  Используя соответствующий     домкрат

для коробки передач , подоприте
поперечину переднего моста.









14.  Опустите поперечину переднего моста на

150 мм (показана левая сторона).

        •  Отпустите четыре болта на десять

оборотов.









15.  Отсоедините рабочий цилиндр сцепления

от коробки передач.







Автомобили с тахографом
  16.  Рассоедините штекерный разъем датчика

тахографа.







308-03A-27

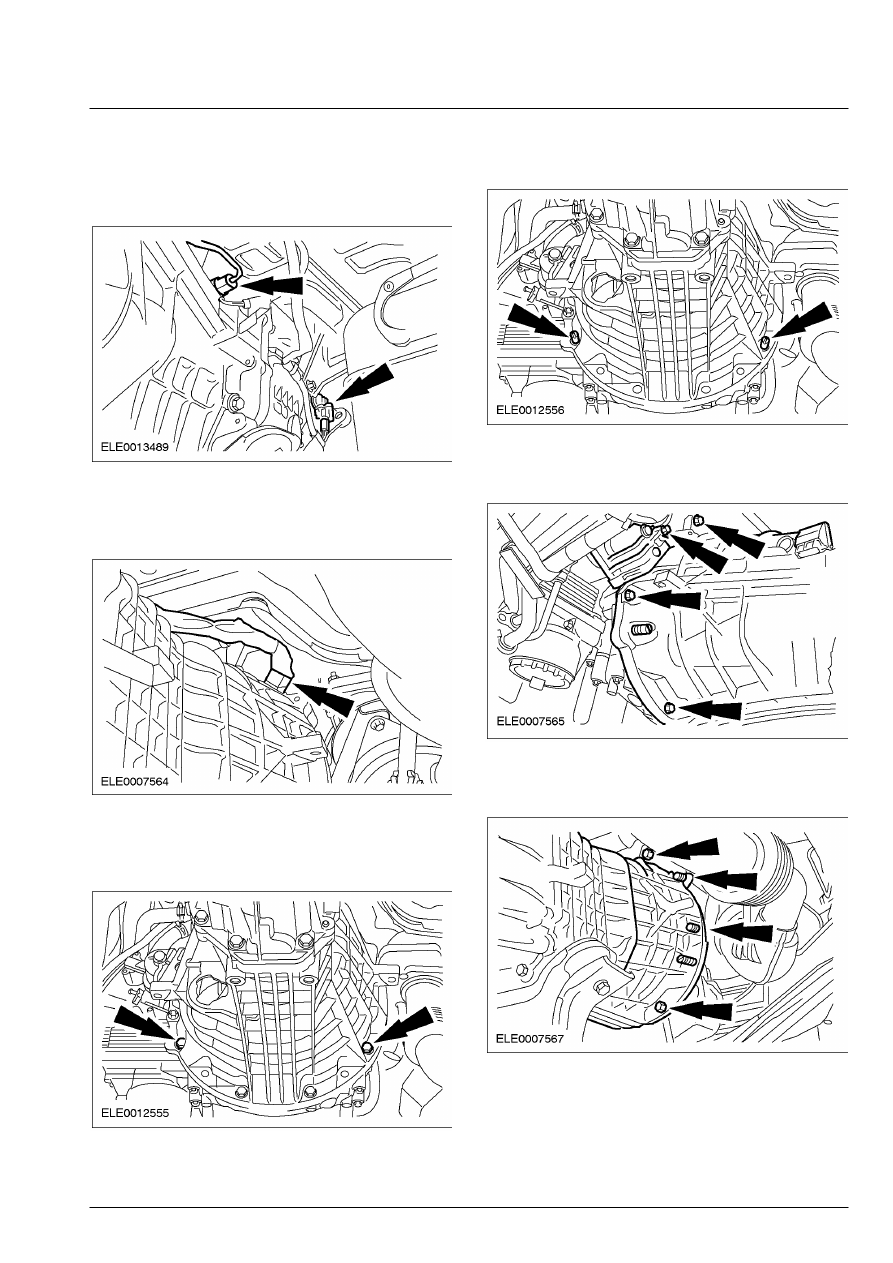

Механическая коробка передач в блоке с ведущим 308-03A-27

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СНЯТИЕ (ПОДОЛЖЕНИЕ)

Все автомобили
  17.  Рассоедините штекерные разъемы

переключателя фонарей заднего хода и
датчика скорости автомобиля (VSS).









18.  Отсоедините теплозащитный экран и

рассоедините штекерный разъем датчика
положения коленчатого вала (CKP).









19.  Выверните один болт крепления коробки

передач с правой стороны и один с левой
стороны.









20.  Установите     установочные шпильки M10

x 60 мм .









21.  Выверните оставшиеся болты крепления

коробки передач с левой стороны.









22.  Выверните оставшиеся болты крепления

коробки передач с правой стороны.
