308-03A-20

Механическая коробка передач в блоке с ведущим 308-03A-20

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СНЯТИЕ (ПОДОЛЖЕНИЕ)



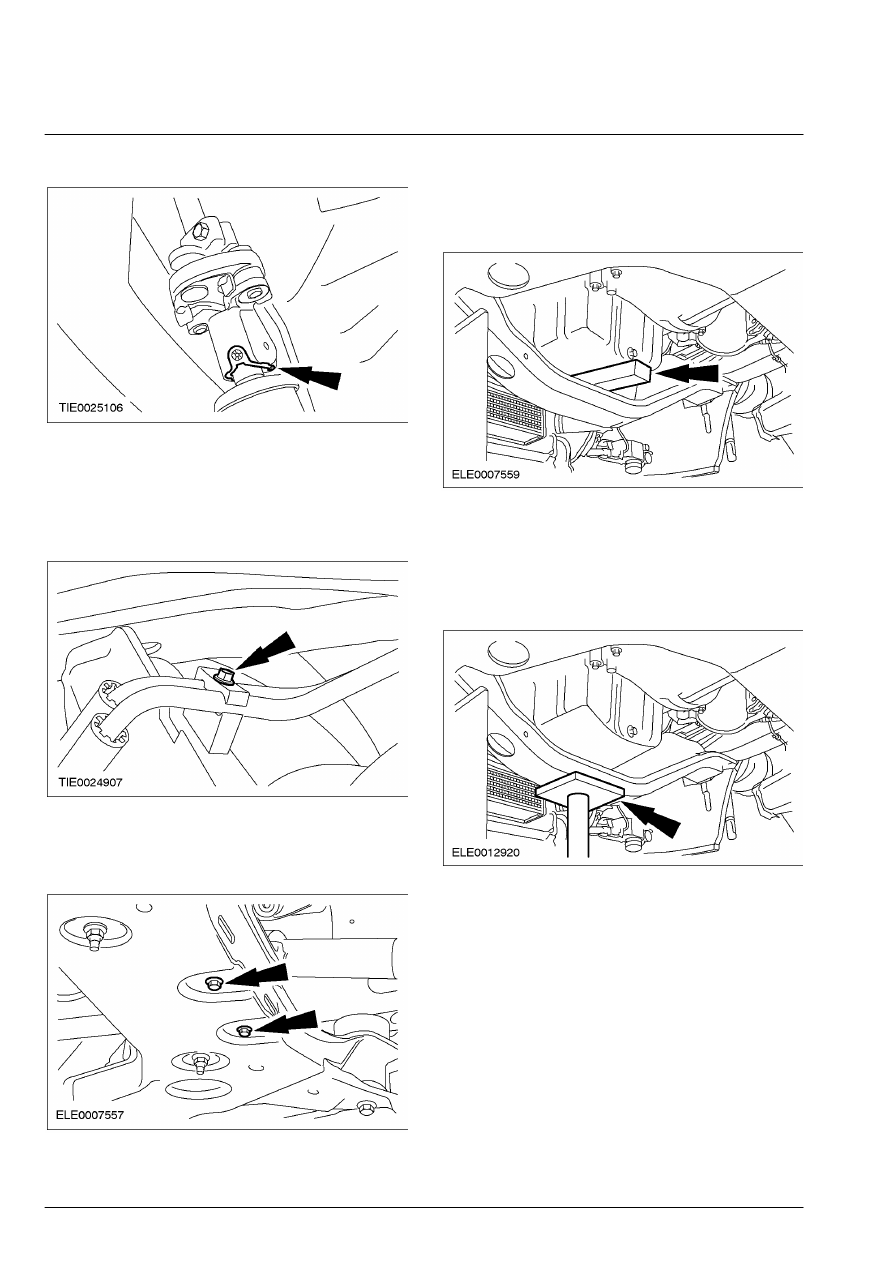

7.  Высвободите стопорное кольцо.









8.  Отсоедините шарнирную муфту рулевой

колонки от шестерни рулевого механизма.

 9.  Отсоедините магистрали усилителя

рулевого управления от поперечины
переднего моста.









10.  Выверните болты крепления опорной

подушки коробки передач к поперечине
переднего моста.







11. ПРИМЕЧАНИЕ: При использование

двухстоечного  подъемника.

    Подоприте двигатель с помощью

деревянного бруска.







12. ПРИМЕЧАНИЕ: При использование

четырехстоечного  подъемника.

    Используя соответствующий     домкрат

для коробки передач , подоприте
поперечину двигателя.







308-03A-21

Механическая коробка передач в блоке с ведущим 308-03A-21

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СНЯТИЕ (ПОДОЛЖЕНИЕ)

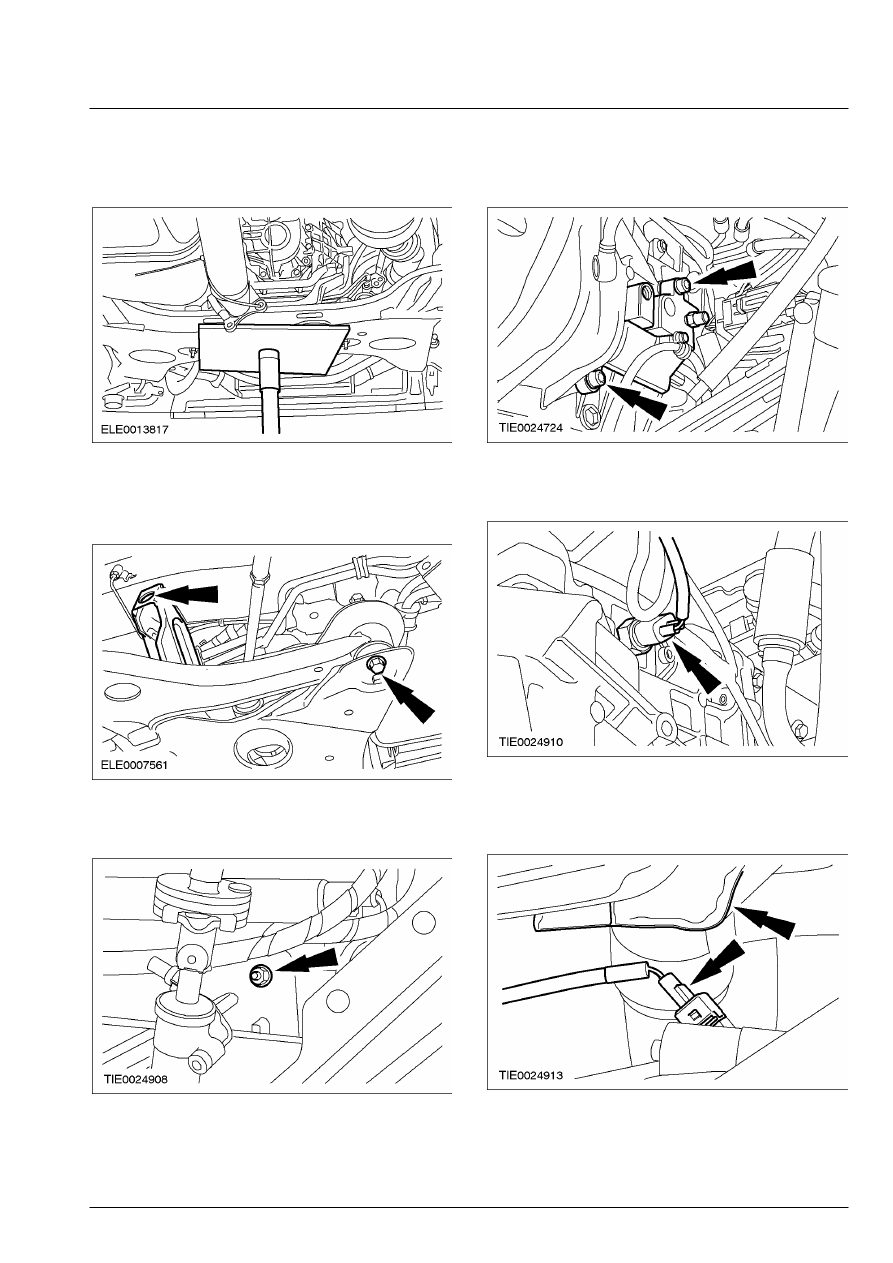

13.  Используя соответствующий     домкрат

для коробки передач , подоприте
поперечину переднего моста.









14.  Опустите поперечину переднего моста на

150 мм (показана левая сторона).

        •  Снимите две гайки и болты.









15.  Снимите гайки крепления

гидравлического насосного блока (HPU).









16.  Отсоедините рабочий цилиндр сцепления

от коробки передач и расположите его в
стороне.









17.  Рассоедините штекерный разъем

переключателя фонарей заднего хода.









18.  Отсоедините теплозащитный экран и

отсоедините датчик положения
коленчатого  вала (CKP).







308-03A-22

Механическая коробка передач в блоке с ведущим 308-03A-22

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СНЯТИЕ (ПОДОЛЖЕНИЕ)

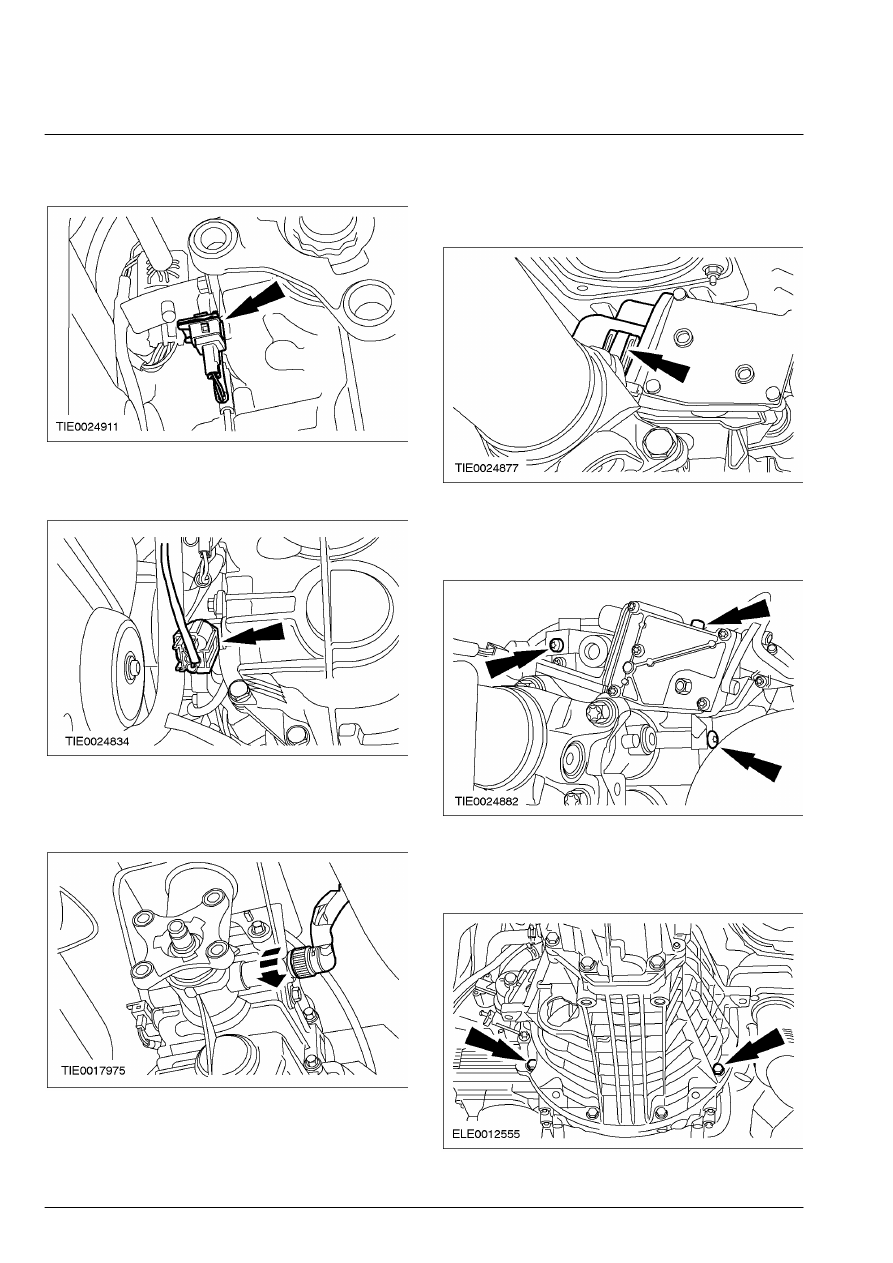

19.  Рассоедините электрический разъем

датчика скорости автомобиля (VSS).









20.  Рассоедините штекерный разъем датчика

частоты вращения первичного вала (ISS).







Автомобиль с тахографом
  21.  Рассоедините штекерный разъем датчика

тахографа.







Все автомобили
  22.  Снимите крышку исполнительного

устройства переключения передач.

        •  Отпустите два зажима.









23.  Отсоедините исполнительное устройство

переключения передач от коробки передач
и  расположите его в стороне.









24.  Выверните один болт крепления коробки

передач с правой стороны и один с левой
стороны.







308-03A-23

Механическая коробка передач в блоке с ведущим 308-03A-23

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СНЯТИЕ (ПОДОЛЖЕНИЕ)

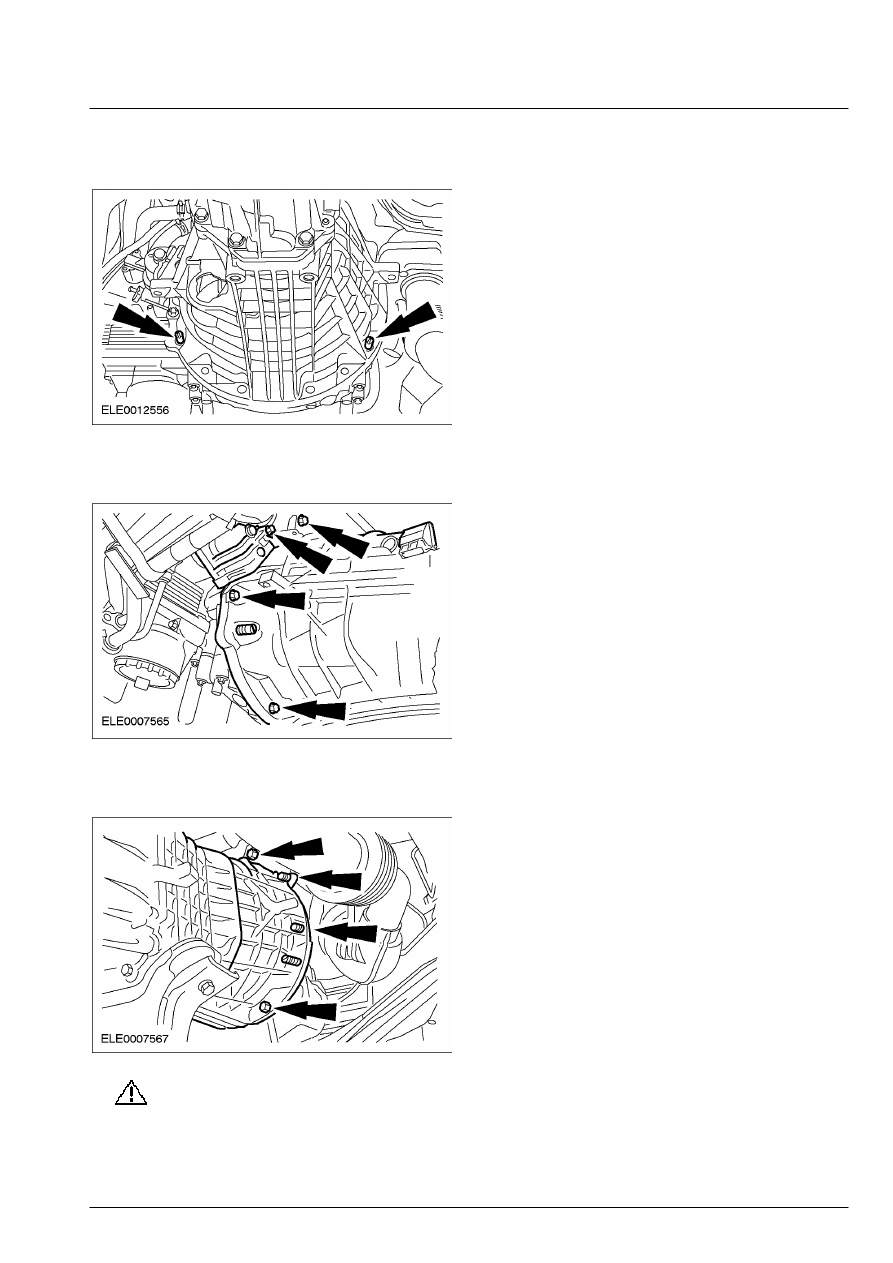

25.  Установите     установочные шпильки M10

x 60 мм .









26.  Выверните оставшиеся болты крепления

коробки передач с левой стороны.









27.  Выверните оставшиеся болты крепления

коробки передач с правой стороны.







28.

ПРЕДОСТЕРЕЖЕНИЕ: Не наклоняйте

коробку передач в  процессе снятия.
Это может привести к повреждению
направляющего подшипника.

    Снимите коробку передач.
