308-03A-16

Механическая коробка передач в блоке с ведущим 308-03A-16

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

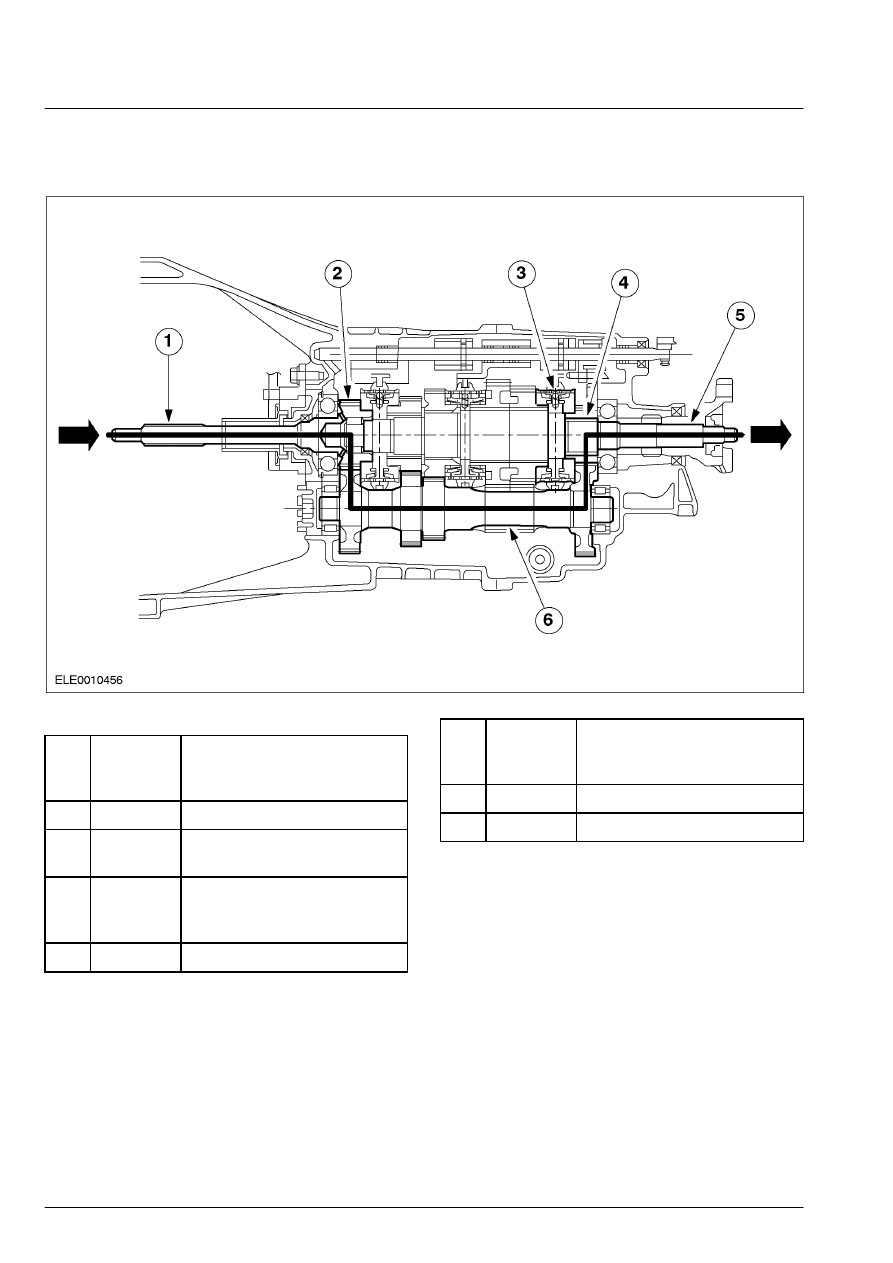

Пятая передача






Поз.



№

Запасной

Части



Наименование



1

Первичный вал

2

Шестерня привода
промежуточного  вала

3

Муфта синхронизатора пятой
передачи/  передачи заднего
хода

4

Шестерня пятой передачи

Поз.



№

Запасной

Части



Наименование



5

Вторичный вал

6

Промежуточный вал



308-03A-17

Механическая коробка передач в блоке с ведущим 308-03A-17

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

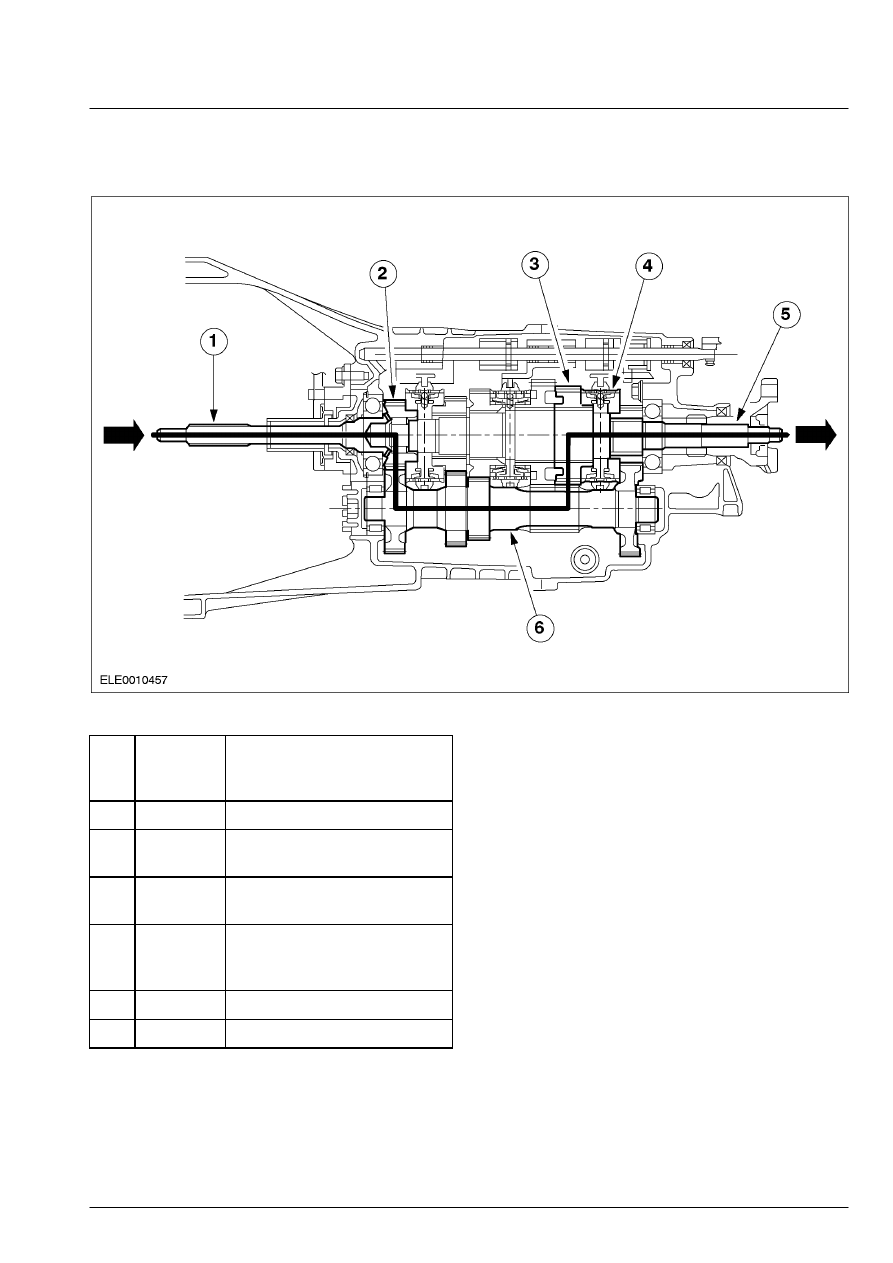

Передача заднего хода






Поз.



№

Запасной

Части



Наименование



1

Первичный вал

2

Шестерня привода
промежуточного  вала

3

Шестерня передачи заднего
хода

4

Муфта синхронизатора пятой
передачи/  передачи заднего
хода

5

Вторичный вал

6

Первичный вал



308-03A-18

Механическая коробка передач в блоке с ведущим 308-03A-18

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Механическая коробка передач



За дополнительной информацией обратитесь к
Разделу 308-00.

308-03A-19

Механическая коробка передач в блоке с ведущим 308-03A-19

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



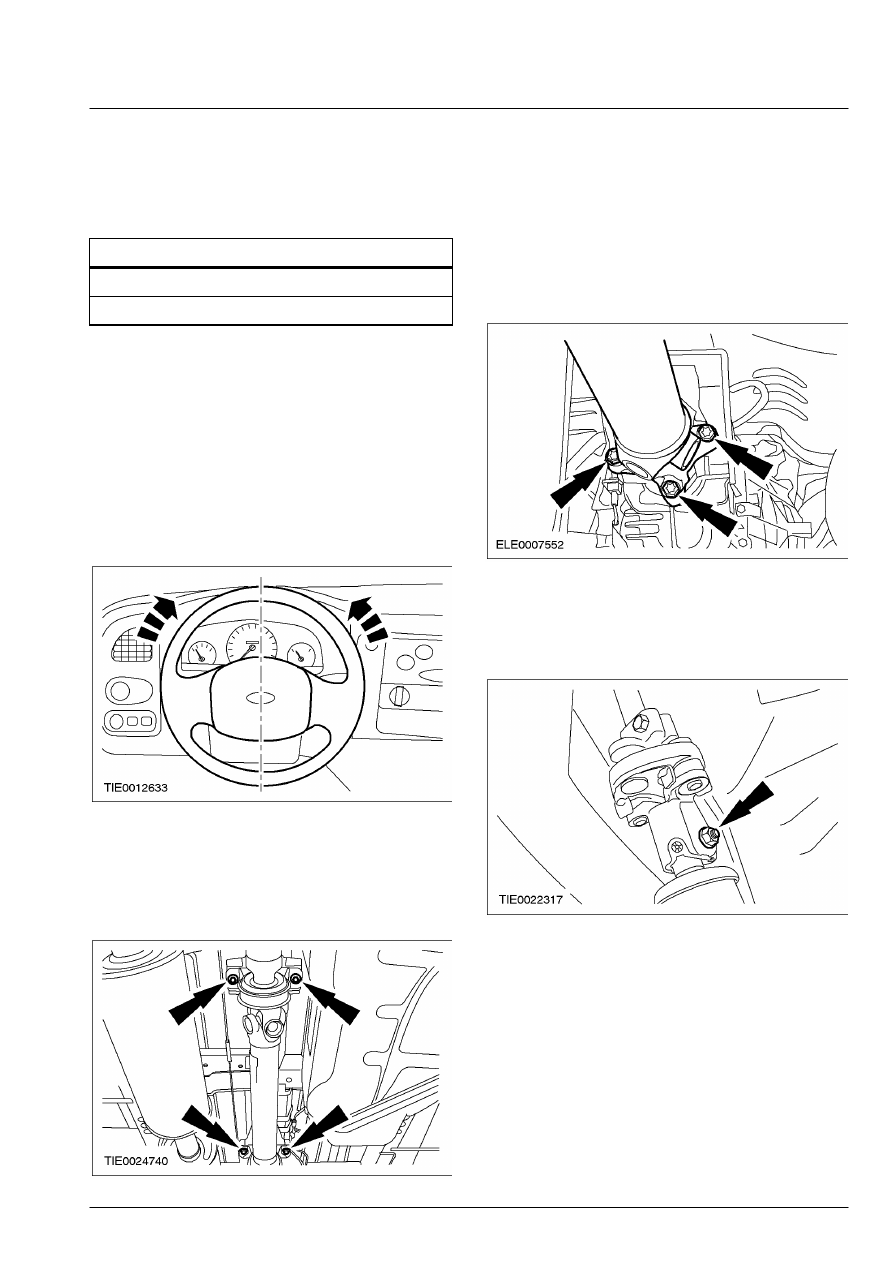

СНЯТИЕ



СНЯТИЕ

Коробка передач — 2.4 л дизель, В комплектацию автомобиля входит:

Автоматическое переключение передач (16 114 0)



Общее оборудование





Домкрат для коробки передач

Установочные шпильки M10 x 60 мм (2  шт.)



Снятие

Все автомобили
 1.  Отсоедините провод массы от

аккумулятора.    За дополнительной
информацией обратитесь к Разделу 414-01.

2. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

передние  колеса направлены прямо вперед.

    Сцентрируйте рулевое управление и

заблокируйте его в этом положении.









3.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 4.  Отпустите болты крепления

промежуточной опоры карданного вала.







5. ПРИМЕЧАНИЕ: Отметьте положение фланца

карданного  вала относительно фланца
вторичного вала  коробки передач.

    Отсоедините карданный вал от фланца

вторичного вала коробки передач и
расположите его в стороне.









6.  Снимите нижние гайку и болт шарнирной

муфты рулевой колонки.

        •  Отбракуйте гайку и болт за их  дальнейшей

ненадобностью.
