Ford Transit (2001 год). Руководство - часть 351

308-03A-8

Механическая коробка передач в блоке с ведущим 308-03A-8

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



1

Вторичный вал

2

Игольчатый роликовый
подшипник

3

Шестерня первой передачи

4

Кольцо синхронизатора
первой  передачи

5

Муфта синхронизатора
первой/ второй  передачи

6

Кольцо синхронизатора
второй  передачи

7

Стопорное кольцо

8

Игольчатый роликовый
подшипник

9

Шестерня второй передачи

Поз.



№

Запасной

Части



Наименование



10

Внутреннее кольцо
игольчатого  подшипника
третьей передачи

11

Игольчатый роликовый
подшипник

12

Шестерня третьей передачи

13

Кольцо синхронизатора
третьей  передачи

14

Муфта синхронизатора
третьей/  четвертой передачи

15

Кольцо синхронизатора
четвертой  передачи

16

Стопорное кольцо



308-03A-9

Механическая коробка передач в блоке с ведущим 308-03A-9

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

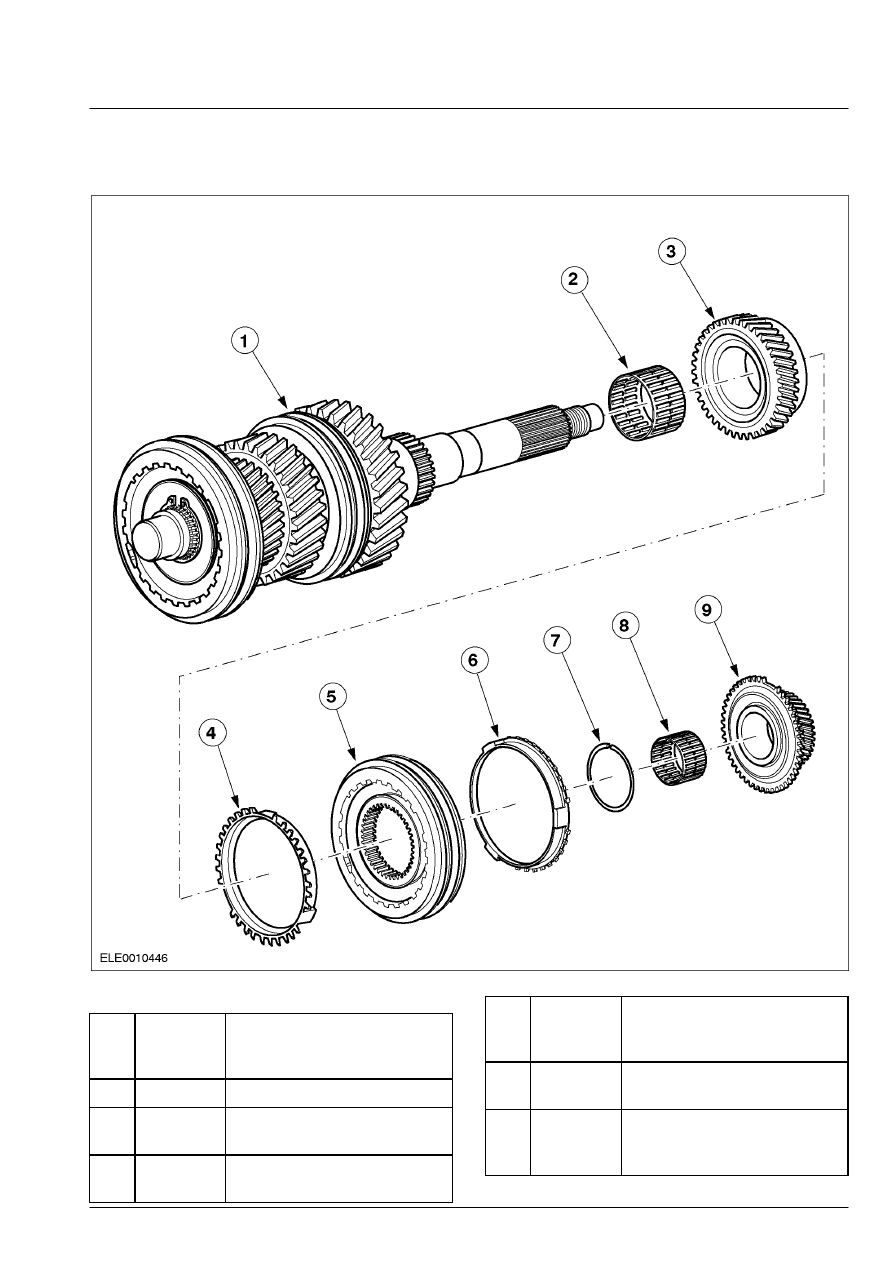

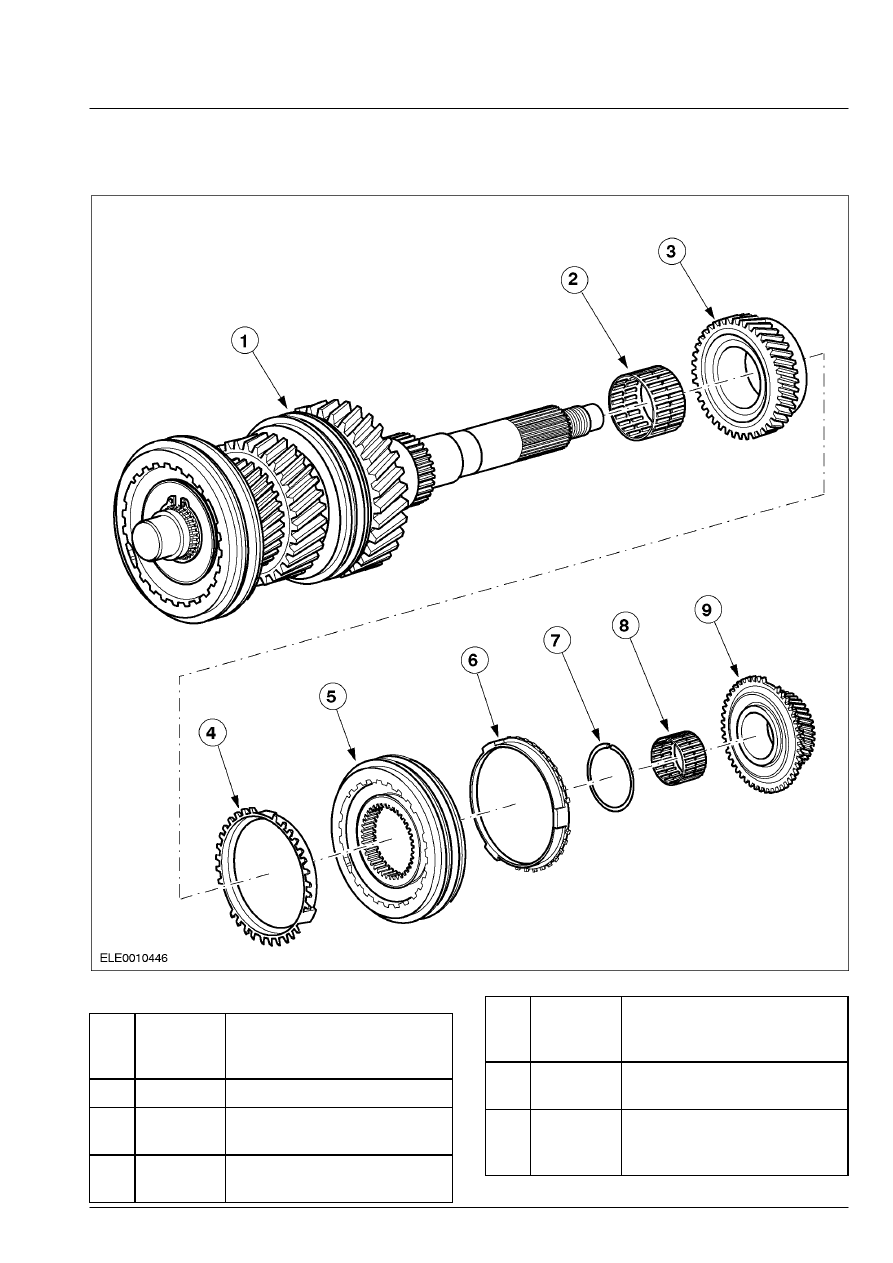

Главный вал (показана правая  сторона)






Поз.



№

Запасной

Части



Наименование



1

Вторичный вал

2

Игольчатый роликовый
подшипник

3

Шестерня передачи заднего
хода

Поз.



№

Запасной

Части



Наименование



4

Кольцо синхронизатора
передачи  заднего хода

5

Муфта синхронизатора пятой
передачи/  передачи заднего
хода

308-03A-10

Механическая коробка передач в блоке с ведущим 308-03A-10

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



6

Кольцо синхронизатора
пятой  передачи

7

Стопорное кольцо

8

Игольчатый роликовый
подшипник

9

Шестерня пятой передачи

Поз.



№

Запасной

Части



Наименование



10

Конический роликовый
подшипник



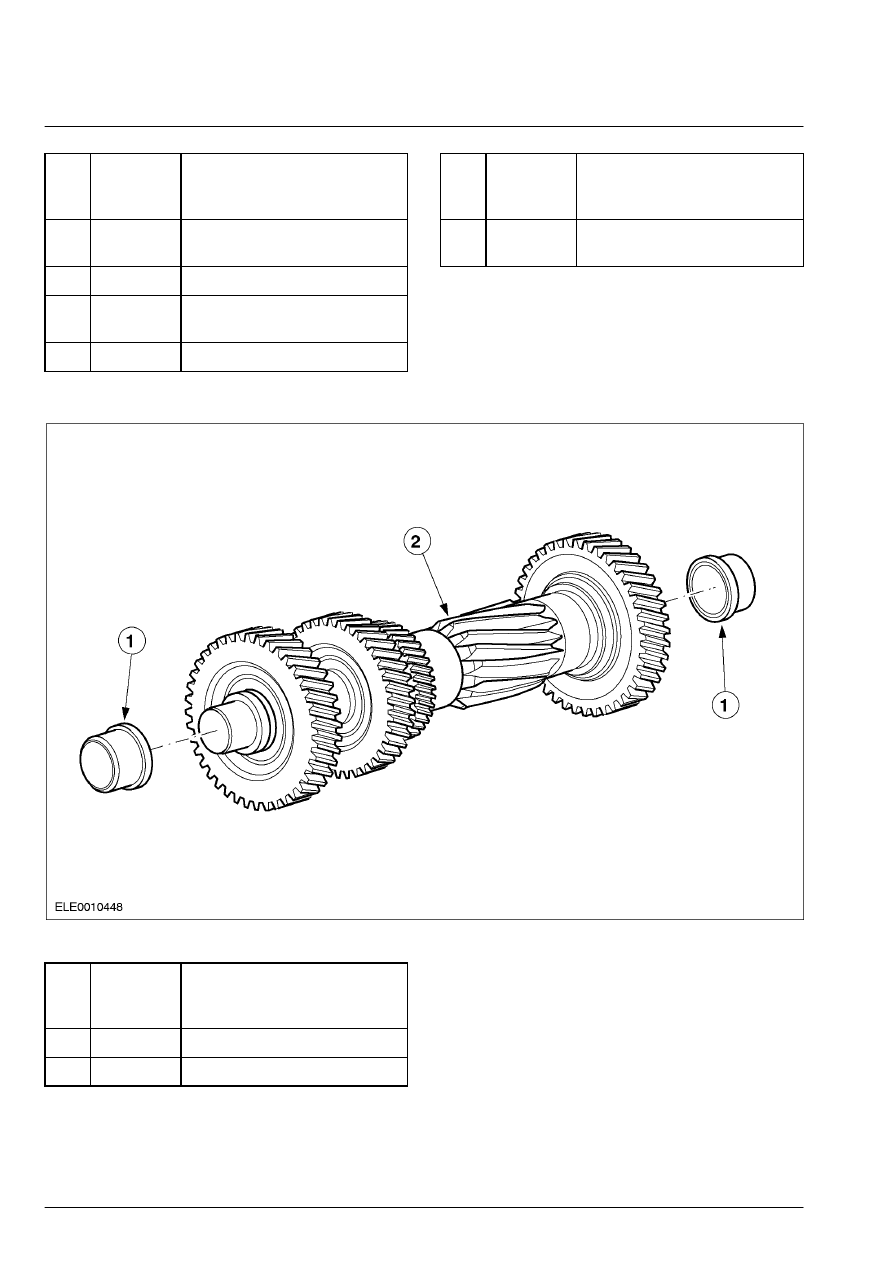

Промежуточный вал






Поз.



№

Запасной

Части



Наименование



1

Внутреннее кольцо

2

Промежуточный вал



308-03A-11

Механическая коробка передач в блоке с ведущим 308-03A-11

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

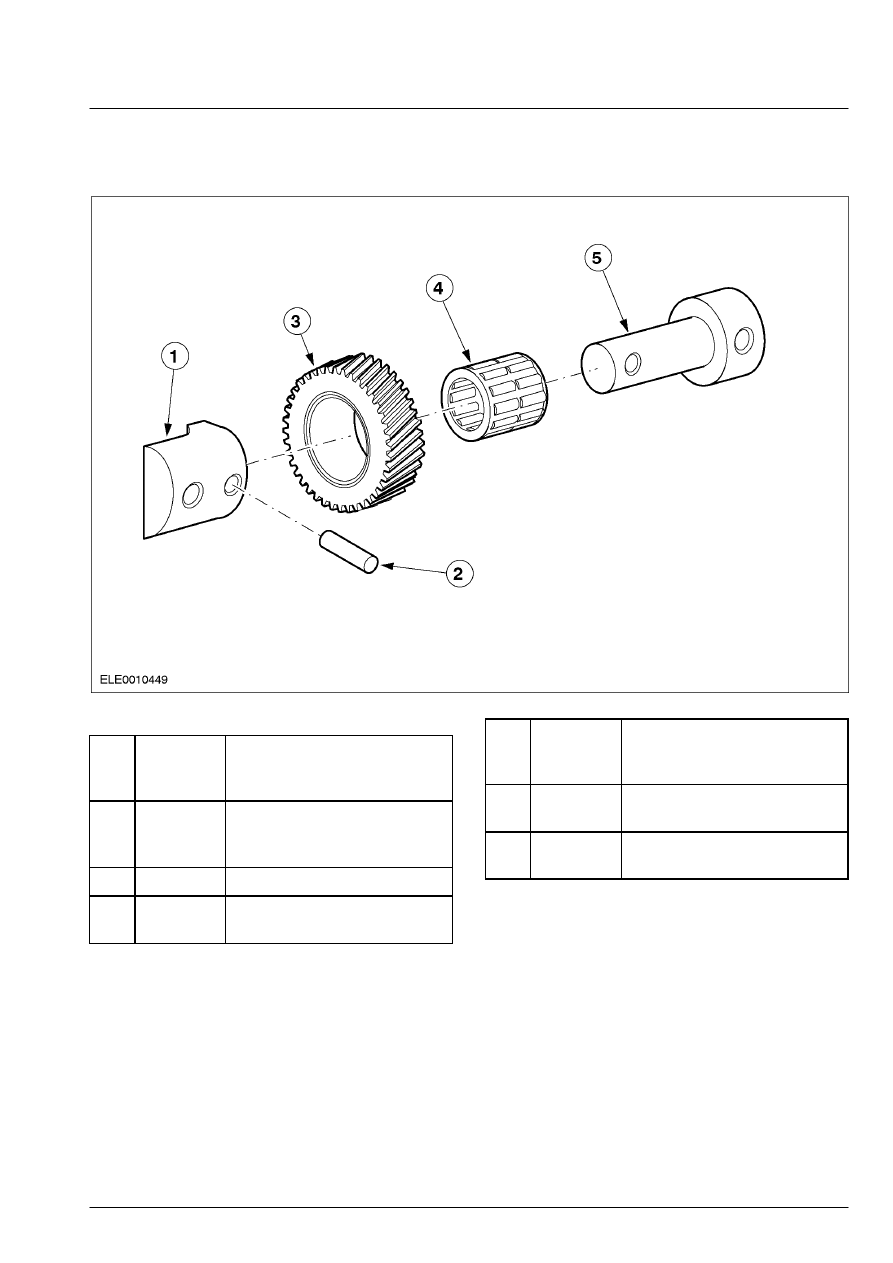

Промежуточная шестерня передачи  заднего хода






Поз.



№

Запасной

Части



Наименование



1

Крепление оси
промежуточной шестерни
заднего хода

2

Цилиндрический штифт

3

Промежуточная шестерня
передачи  заднего хода

Поз.



№

Запасной

Части



Наименование



4

Игольчатый роликовый
подшипник

5

Ось промежуточной
шестерни заднего  хода



Поток мощности
