Ford Transit (2001 год). Руководство - часть 349

308-02B-7

Органы управления сцеплением — В комплектацию 308-02B-7

 автомобиля входит: Механическая коробка передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА



Рабочий цилиндр сцепления (16 862 0)



Наименование



Спецификация



Герметик ESK-M4G269-A



Снятие

ПРИМЕЧАНИЕ: После каждого снятия рабочего
цилиндра  сцепления в сборе с подшипником
выключения  сцепления следует устанавливать
новый  узел.
 1.  Снимите коробку передач в блоке с

ведущим мостом.    За дополнительной
информацией обратитесь к Разделу 308-03A /
308-03B.

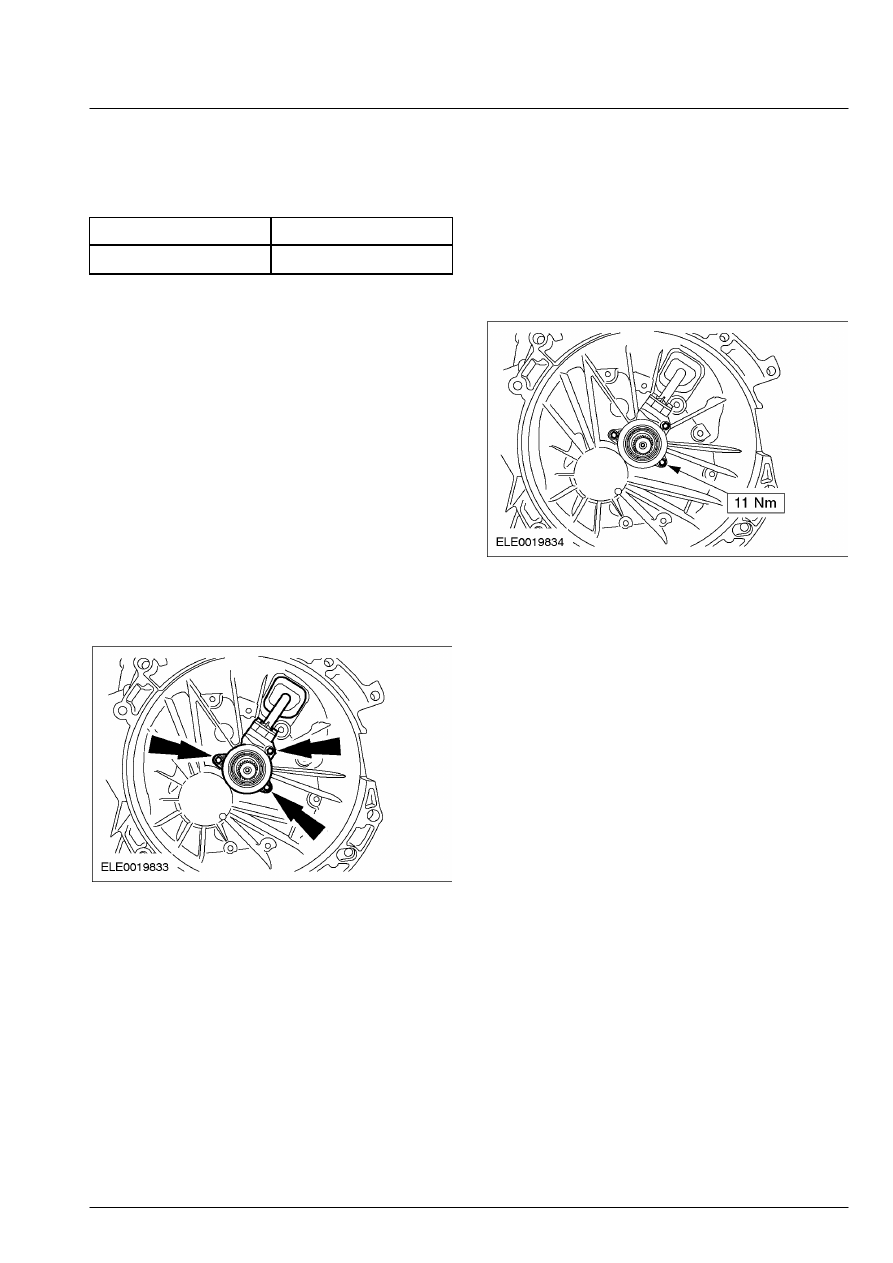

 2.  Снимите рабочий цилиндр сцепления в

сборе с подшипником выключения
сцепления.

        •  Отсоедините чехол.
        •  Отбракуйте рабочий цилиндр сцепления в

сборе с подшипником выключения
сцепления  за дальнейшей ненадобностью.







Установка



1.  Нанесите    герметик на  сопрягаемые

поверхности рабочего цилиндра  сцепления
в сборе с подшипником выключения
сцепления и картера коробки передач в
блоке  с ведущим мостом.

2. ПРИМЕЧАНИЕ: Установите новый рабочий

цилиндр  сцепления в сборе с подшипником
выключения  сцепления.

    Установите рабочий цилиндр сцепления в

сборе с подшипником выключения
сцепления.

        •  Подсоедините чехол.









3.  Установите коробку передач в блоке с

ведущим мостом.    За дополнительной
информацией обратитесь к Разделу 308-03A /
308-03B.

 4.  Удалите воздух из системы сцепления.    За

дополнительной информацией обратитесь к
Разделу 308-00.

308-03A-1

Механическая коробка передач в блоке с ведущим 308-03A-1

 мостом/ коробка передач



РАЗДЕЛ 308-03A Механическая коробка передач в

блоке с ведущим мостом/ коробка передач

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



308-03-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Механическая коробка передач.......................................................................................................



308-03-3

Поток мощности ..............................................................................................................................

308-03-11

ДИАГНОСТИКА И ПРОВЕРКИ





Механическая коробка передач.......................................................................................................



308-03-18

СНЯТИЕ И УСТАНОВКА





Коробка передач — 2.4 л дизель, В комплектацию автомобиля входит:

Автоматическое переключение передач ................................................................

(16 114 0)



308-03-19



Коробка передач — 2.4 л дизель, В комплектацию автомобиля не входит:

Автоматическое переключение передач/Автоматическое переключение
передач.......................................................................................................................

(16 114 0)



308-03-24



Коробка передач — 2.3L........................................................................................... (16 114 0)



308-03-29

РАЗБОРКА





Коробка передач ........................................................................................................ (16 118 8)



308-03-35

РАЗБОРКА И СБОРКА ПОДСБОРОК





Первичный вал ..................................................................................................................................



308-03-43



Вторичный вал ..................................................................................................................................



308-03-44



Промежуточный вал .........................................................................................................................



308-03-49



Промежуточная шестерня передачи заднего хода.........................................................................



308-03-50



Синхронизаторы ...............................................................................................................................



308-03-51



Вал управления переключением передач.......................................................................................



308-03-52

СБОРКА





Коробка передач ........................................................................................................ (16 118 8)



308-03-53

УСТАНОВКА





Коробка передач — 2.4 л дизель, В комплектацию автомобиля входит:

Автоматическое переключение передач ................................................................

(16 114 0)



308-03-66



Коробка передач — 2.4 л дизель, В комплектацию автомобиля не входит:

Автоматическое переключение передач/Автоматическое переключение
передач.......................................................................................................................

(16 114 0)



308-03-72



Коробка передач — 2.3L........................................................................................... (16 114 0)



308-03-77



308-03A-2

Механическая коробка передач в блоке с ведущим 308-03A-2

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СПЕЦИФИКАЦИИ



Смазочные материалы, рабочие жидкости,  герметики и клеи



Наименование



Спецификация



Трансмиссионная жидкость для коробки  передач МТ 75

WSD-M2C200-C

Тормозная жидкость Super Dot 4

ESD-M6C57-A

Герметик для картера коробки  передач WSS-M2G348-A10
Смазка

ESD-M1C220-A

Компаунд для стопорения резьбовых  соединений Loctite 270

SDM-4G9107-A

Герметик для механизма блокировки  выбора передач WSS-M2G348-A10





Объемы заполнения





л



Коробка передач MT75

1.3



Спецификации моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Болты подшипника вторичного вала 24

18

-

Болты крепления кулисы выбора  передач 10

-

89

Болты крепления коробки передач 40

30

-

Болты крепления переключателя фонарей  заднего
хода

12 9  -

Болт крепления стопорной планки 14

10

-

Болты крепления оси промежуточной  шестерни
передачи заднего хода к картеру  коробки передач

32 24  -

Заглушка механизма блокировки выбора  передач 24

18

-

Гайка крепления фланца вторичного вала  коробки
передач

200 148  -

Направляющая втулка первичного  вала 250

184

-

Гайки держателя подшипника  промежуточного
вала (обратитесь к  процедуре, представленной в
этом  разделе)



- -

Крепление стопорной планки для болта  крепления
корпуса подшипника

25 18  -

Пробка слива масла 35

26

-

Соединительная втулка 13

10

-

Болты крепления кронштейна рычага
переключения передач

25 18  -

Датчик скорости автомобиля (VSS)

6

-

53

Болты крепления поперечины переднего  моста 250  184

-

Гайки крепления поперечины переднего  моста 175  129

-

Болт крепления опорной подушки коробки  передач
к поперечине переднего моста

40 30  -

Болты крепления опорной подушки  коробки
передач к коробке передач

55 41  -

Стяжной болт шарнирной муфты 25

18

-

Контргайка рулевой колонки 30

22

-

Болты фланцевого соединения между  карданным
валом и вторичным валом коробки  передач

80 59  -

Болты крепления промежуточной опоры
карданного вала

21 15  -

Болты крепления рычага переключения  передач 12

9

-



308-03A-3

Механическая коробка передач в блоке с ведущим 308-03A-3

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Механическая коробка передач



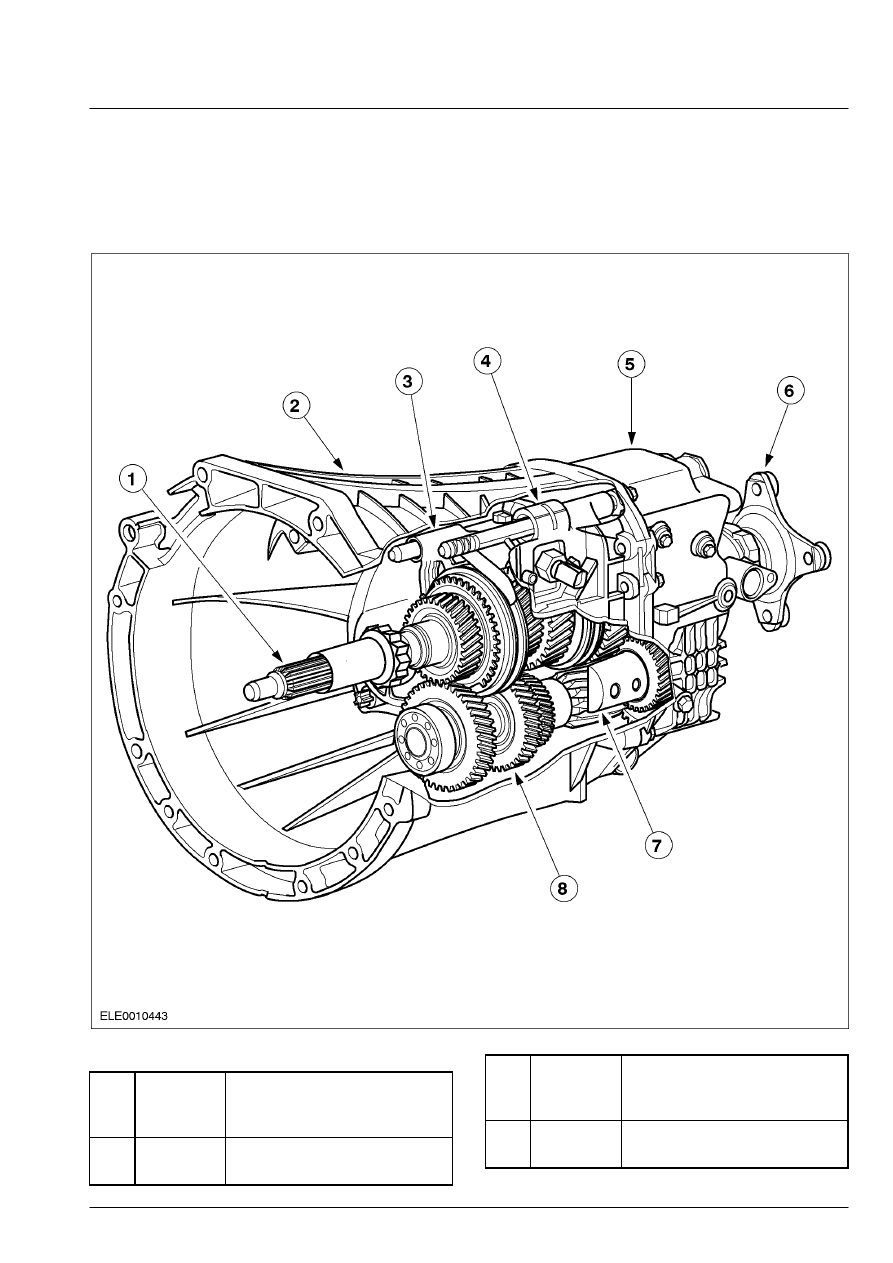

Краткий обзор коробки передач






Поз.



№

Запасной

Части



Наименование



1

Главный вал - Первичный
вал/ вторичный  вал

Поз.



№

Запасной

Части



Наименование



2

Передняя секция картера
коробки  передач
