Ford Transit (2001 год). Руководство - часть 347

308-02A-6

Органы управления сцеплением — В комплектацию 308-02A-6
 автомобиля входит: Механическая коробка передач



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

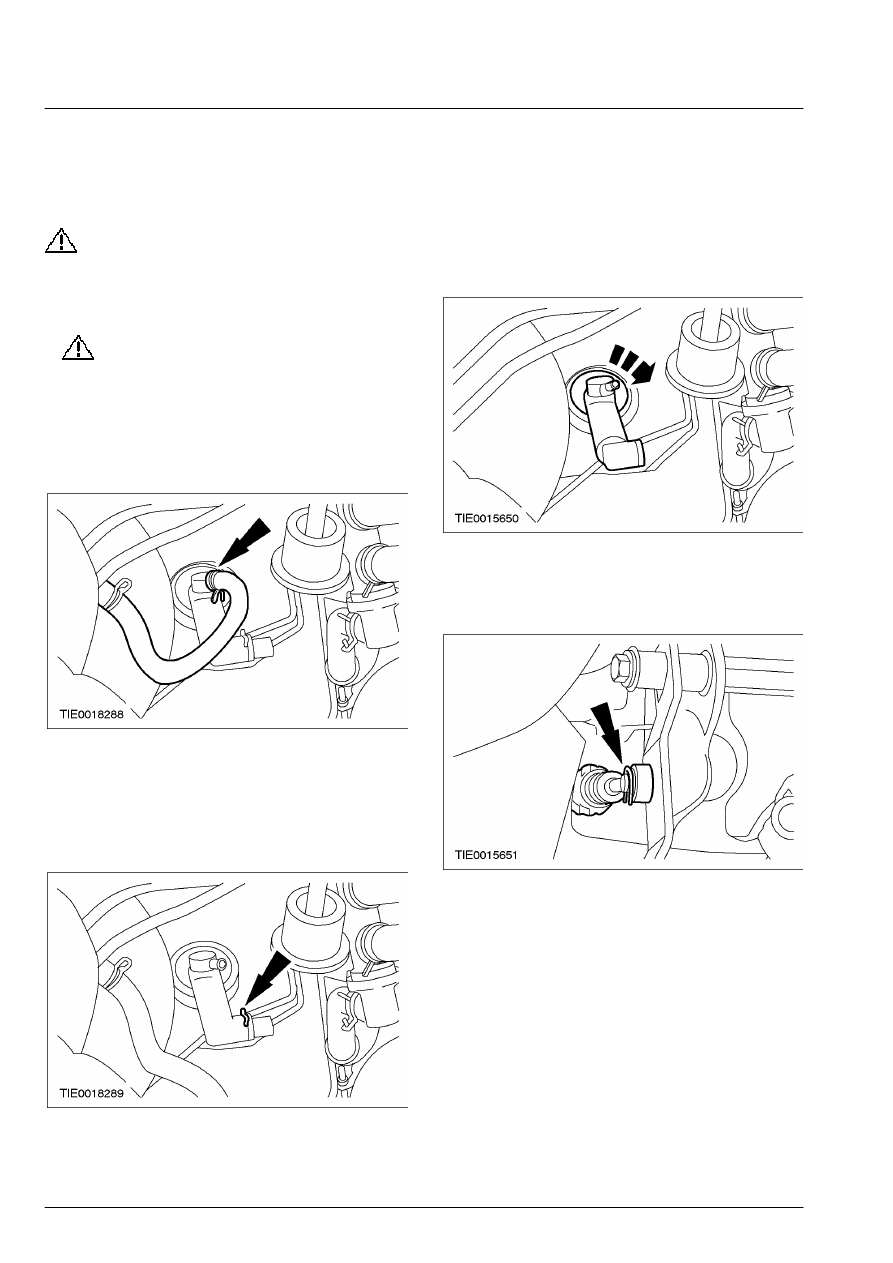

Главный цилиндр сцепления (16 856 0)



Снятие

ПРЕДОСТЕРЕЖЕНИЕ: При попадании

тормозной жидкости на  лакокрасочное
покрытие пораженный участок  требуется
незамедлительно промыть  холодной
водой.

1.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

шланг главного цилиндра  сцепления
во избежание вытекания рабочей
жидкости или проникновения грязи
внутрь.

    Отсоедините питающий шланг от главного

цилиндра сцепления.









2.  Отсоедините трубопровод от главного

цилиндра сцепления.

        •  Снимите зажим.
        •  Дайте жидкости стечь в подходящую

емкость.









3.  Отсоедините главный цилиндр сцепления

от перегородки.

        •  Поверните его по часовой стрелке на 90

градусов.









4.  Отсоедините приводной шток главного

цилиндра сцепления от педали сцепления.

        •  Снимите зажим.









5.  Снимите главный цилиндр сцепления.

Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.

 2.  Удалите воздух из системы сцепления.    За

дополнительной информацией обратитесь к
Разделу 308-00.

308-02A-7

Органы управления сцеплением — В комплектацию 308-02A-7
 автомобиля входит: Механическая коробка передач



СНЯТИЕ И УСТАНОВКА



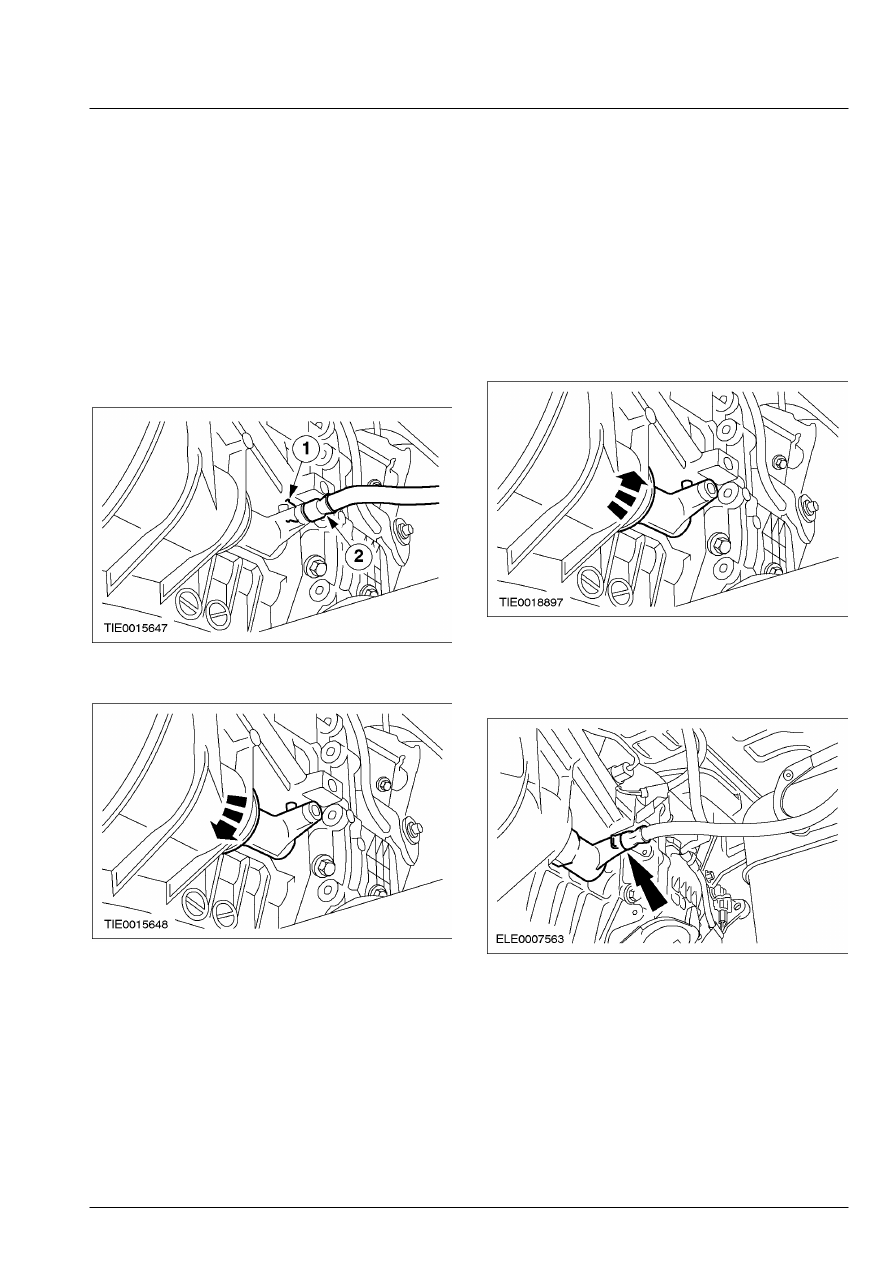

Рабочий цилиндр сцепления (16 862 0)



Снятие



1.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 2.  Отсоедините питающий шланг от рабочего

цилиндра сцепления.

        •  Снимите зажим.
        •  Дайте жидкости стечь в подходящую

емкость.









3.  Снимите рабочий цилиндр сцепления.







Установка

1. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

приводной  рычаг рабочего цилиндра
сцепления  правильно сцеплен с рычагом
выключения  сцепления.

    Установите рабочий цилиндр  сцепления.









2.  Подсоедините питающий шланг к рабочему

цилиндру сцепления.

        •  Установите зажим.









3.  Удалите воздух из системы сцепления.    За

дополнительной информацией обратитесь к
Разделу 308-00.

308-02B-1

Органы управления сцеплением 308-02B-1



РАЗДЕЛ 308-02B Органы управления сцеплением

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



308-02-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Органы управления сцеплением .....................................................................................................



308-02-3

ДИАГНОСТИКА И ПРОВЕРКИ





Органы управления сцеплением .....................................................................................................



308-02-5

СНЯТИЕ И УСТАНОВКА





Главный цилиндр сцепления .................................................................................... (16 856 0)



308-02-6



Рабочий цилиндр сцепления..................................................................................... (16 862 0)



308-02-7



308-02B-2

Органы управления сцеплением — В комплектацию 308-02B-2

 автомобиля входит: Механическая коробка передач в блоке с ведущим мостом



СПЕЦИФИКАЦИИ



Смазочные материалы, рабочие жидкости,  герметики и клеи



Наименование



Спецификация



Герметик для рабочего цилиндра  сцепления ESK-M4G269-A
Тормозная жидкость Super DOT 4

ESD-M6C57-A



Спецификации моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Болты крепления рабочего цилиндра  сцепления 11

8

-
