Ford Transit (2001 год). Руководство - часть 345

308-01B-2

Сцепление — В комплектацию автомобиля входит: 308-01B-2

 Механическая коробка передач в блоке с ведущим мостом



СПЕЦИФИКАЦИИ

Спецификации моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Болты крепления нажимного диска  сцепления 23  17  -



308-01B-3

Сцепление — В комплектацию автомобиля входит: 308-01B-3

 Механическая коробка передач в блоке с ведущим мостом



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Сцепление



За дополнительной информацией обратитесь к
Разделу 308-00.

308-01B-4

Сцепление — В комплектацию автомобиля входит: 308-01B-4

 Механическая коробка передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

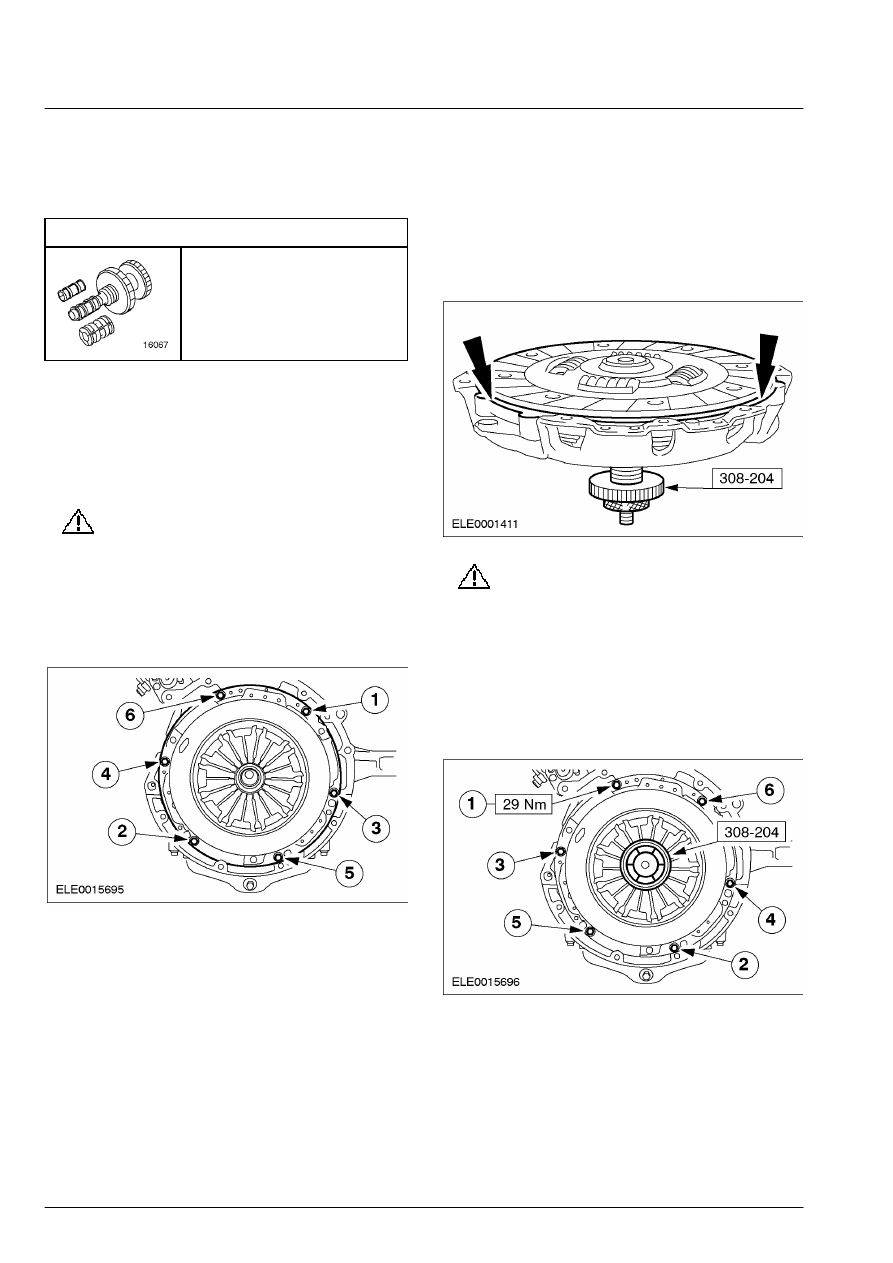

Ведомый и нажимной диски сцепления (16 724 4)



Специальный инструмент





Приспособление для выверки
ведомого  диска сцепления
308-204 (16-067)



Снятие



1.  Снимите коробку передач в блоке с

ведущим мостом.    За дополнительной
информацией обратитесь к Разделу 308-03A /
308-03B.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Отпускайте

болты крепления нажимного  диска
сцепления по два оборота за раз,
работая в указанной
последовательности.

    Снимите ведомый и нажимной диски

сцепления.







Установка



1.  Используя специальный инструмент,

сцентрируйте ведомый диск сцепления на
нажимном диске.







2.

ПРЕДОСТЕРЕЖЕНИЕ: Затяните болты

крепления нажимного  диска сцепления
усилием руки и затем  предписанным
усилием затяжки по два  оборота за раз,
работая в указанной
последовательности.

    Используя специальный инструмент,

установите ведомый и нажимной диски
сцепления.









3.  Снимите специальный инструмент.

 4.  Установите коробку передач в блоке с

ведущим мостом.    За дополнительной
информацией обратитесь к Разделу 308-03A /
308-03B.
