Ford Transit (2001 год). Руководство - часть 346

308-02A-2

Органы управления сцеплением — В комплектацию 308-02A-2
 автомобиля входит: Механическая коробка передач



СПЕЦИФИКАЦИИ



Общие спецификации





Спецификации



Тормозная жидкость Super Dot 4

ESD-M6C57-A



308-02A-3

Органы управления сцеплением — В комплектацию 308-02A-3
 автомобиля входит: Механическая коробка передач



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

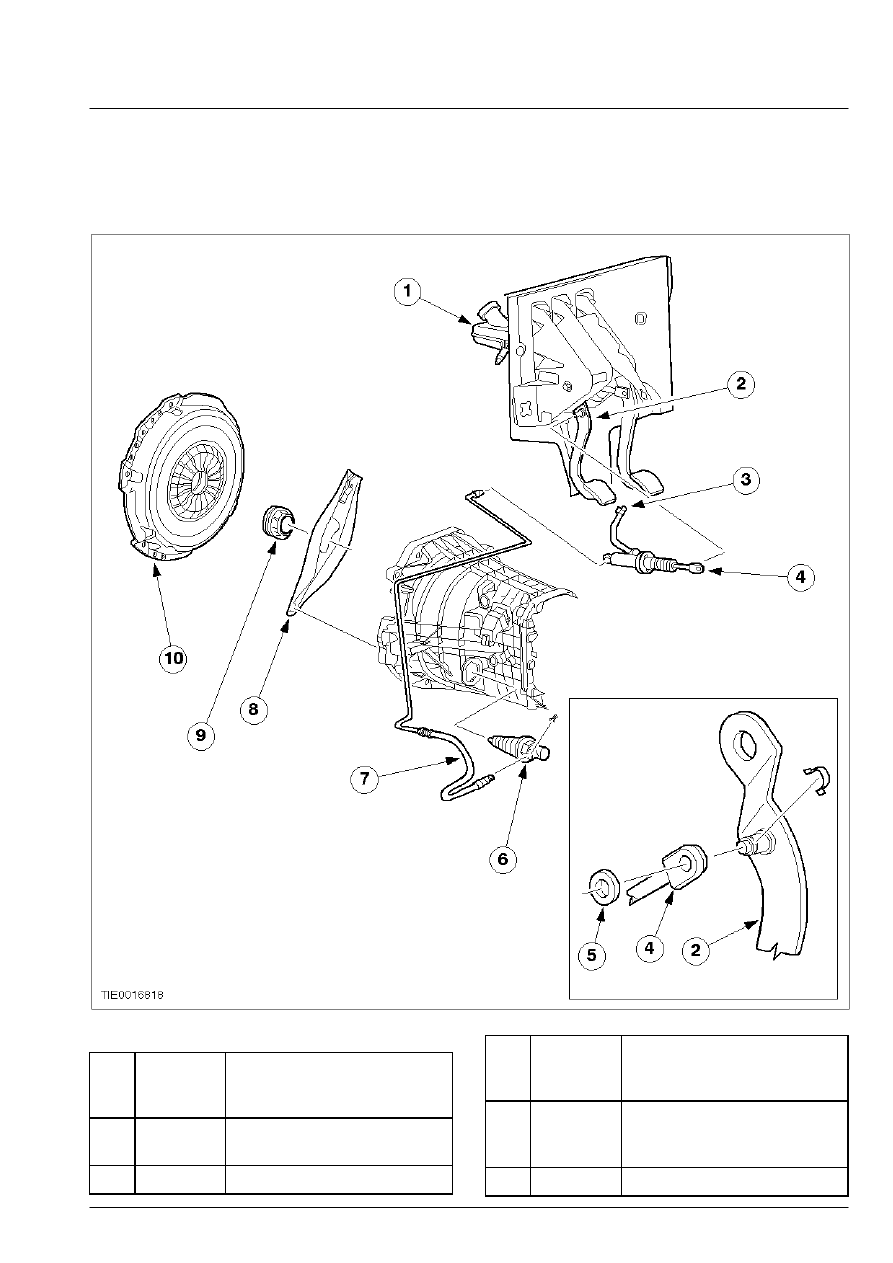

Органы управления сцеплением








Поз.



№

Запасной

Части



Наименование



1

Бачок гидропривода
тормозов

2

Педаль сцепления

Поз.



№

Запасной

Части



Наименование



3

Питающий трубопровод
главного  цилиндра
сцепления

4

Главный цилиндр сцепления

308-02A-4

Органы управления сцеплением — В комплектацию 308-02A-4

 автомобиля входит: Механическая коробка передач



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



5

Шайба

6

Рабочий цилиндр сцепления

7

Питающий шланг рабочего
цилиндра  сцепления

8

Рычаг выключения сцепления

9

Подшипник выключения
сцепления

10

Нажимной диск сцепления



308-02A-5

Органы управления сцеплением — В комплектацию 308-02A-5
 автомобиля входит: Механическая коробка передач



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Органы управления сцеплением



За дополнительной информацией обратитесь к
Разделу 308-00.
