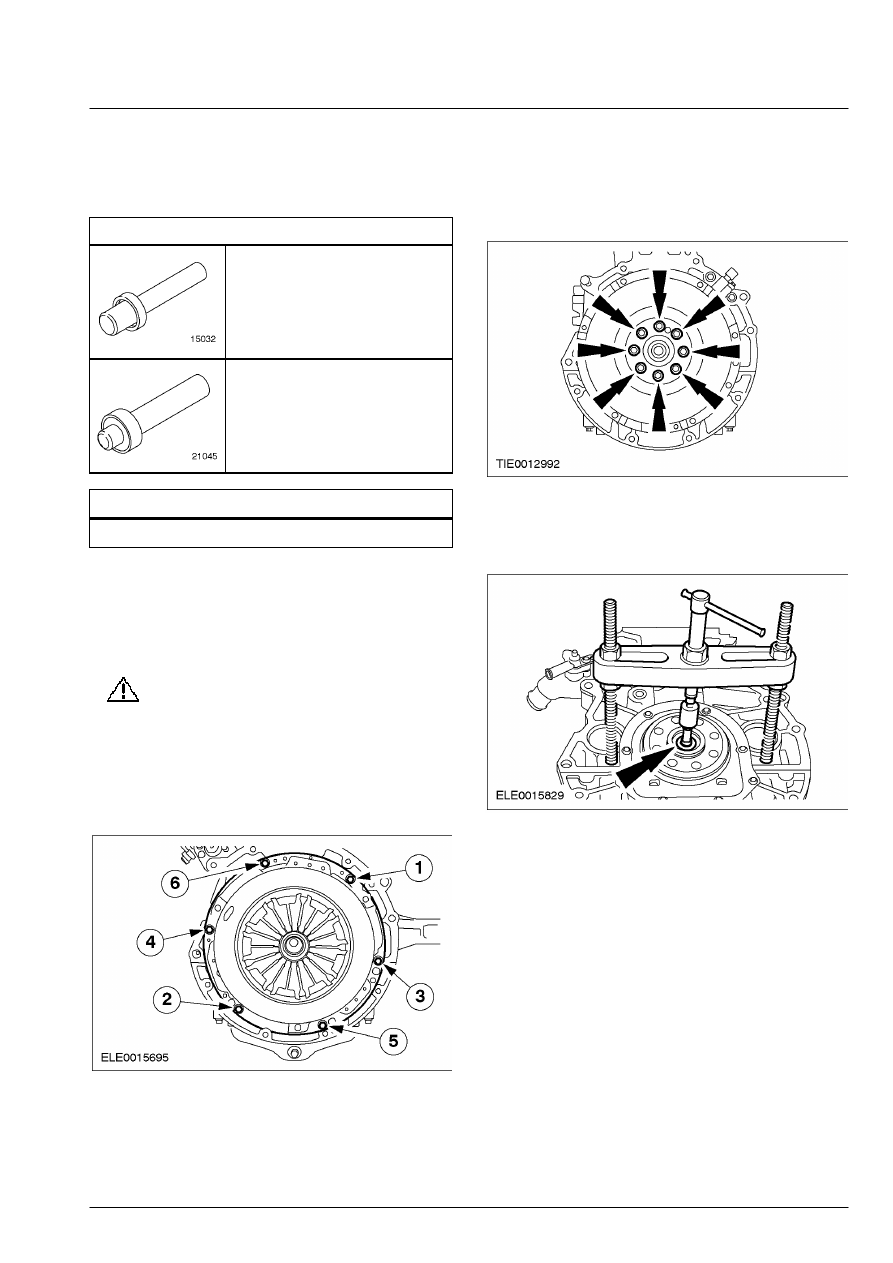

308-01A-15

Сцепление — В комплектацию автомобиля входит: 308-01A-15

 Механическая коробка передач



СНЯТИЕ И УСТАНОВКА



Направляющий подшипник



Специальный инструмент





Приспособление для
установки  подшипника
205-081 (15-032)



Приспособление для
установки  направляющего
подшипника коленчатого
вала
303-090 (21-045)



Общее оборудование





Двухопорный съемник



Снятие



1.  Снимите коробку передач.    За

дополнительной информацией обратитесь к
Разделу 308-03A / 308-03B.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Отпускайте

болты крепления нажимного  диска
сцепления по два оборота за раз,
работая в указанной
последовательности.

    Снимите ведомый и нажимной диски

сцепления.









3.  Снимите маховик.

        •  Отбракуйте болты за их дальнейшей

ненадобностью.









4.  Используя соответствующий двухопорный

съемник, снимите направляющий
подшипник.







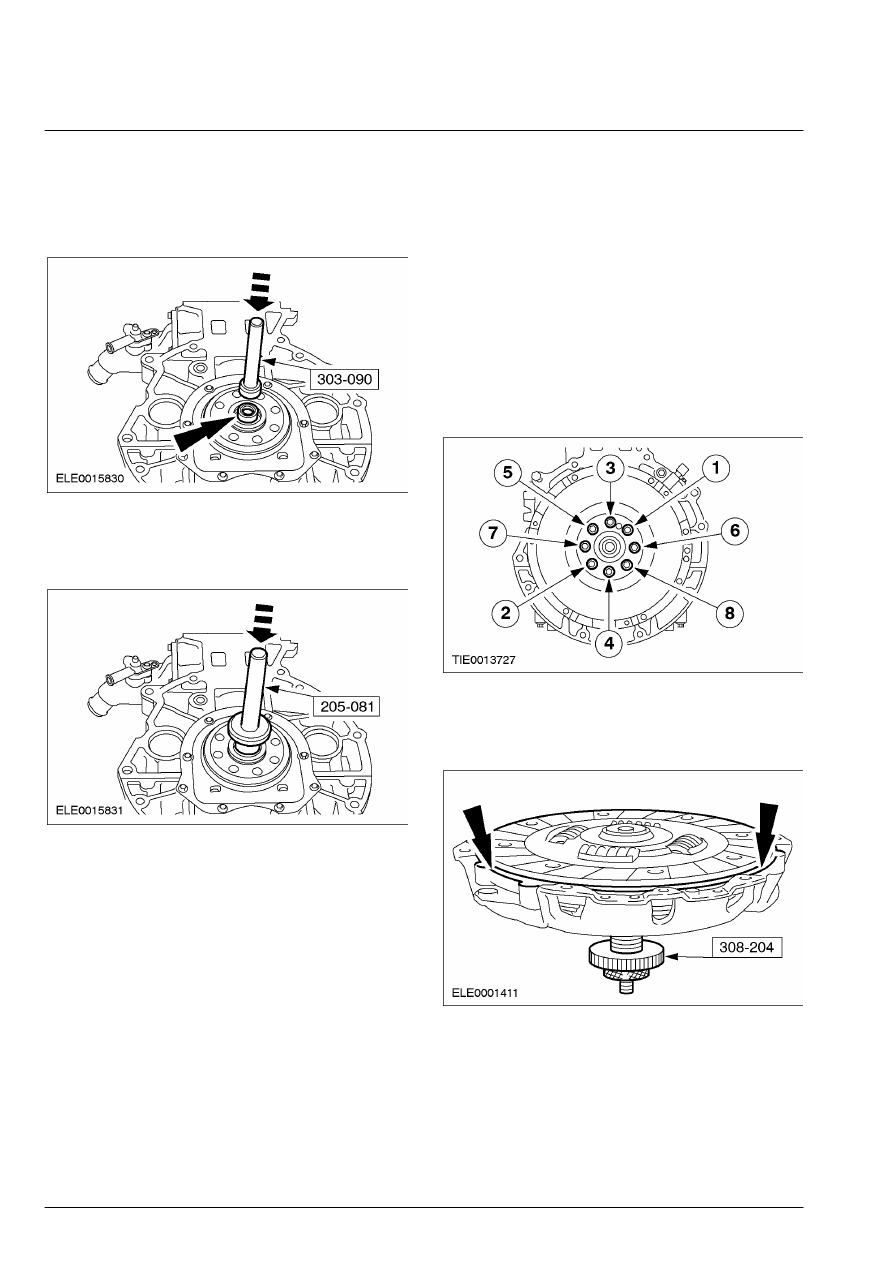

308-01A-16

Сцепление — В комплектацию автомобиля входит: 308-01A-16

 Механическая коробка передач



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Установка



1.  Используя специальный инструмент,

установите направляющий подшипник в
соответствующее отверстие.









2.  Используя специальный инструмент,

окончательно установите направляющий
подшипник в требуемое положение.









3.  Удалите все следы компаунда для

стопорения резьбовых соединений из
резьбовых отверстий коленчатого вала.

4. ПРИМЕЧАНИЕ: Установите новые болты

маховика.

    Установите маховик.
        •  Затяните болты, работая в указанной

последовательности в четыре стадии.

        •  Стадия 1: Затяните болты с 1 по 8 усилием

25 Нм.

        •  Стадия 2: Затяните болты с 1 по 8 усилием

40 Нм.

        •  Стадия 3: Затяните болты с 1 по 8 усилием

126 Нм.

        •  Стадия 4: Поверните болты с 1 по 8 на 48

градусов.









5.  Используя специальный инструмент,

сцентрируйте ведомый диск сцепления на
нажимном диске.







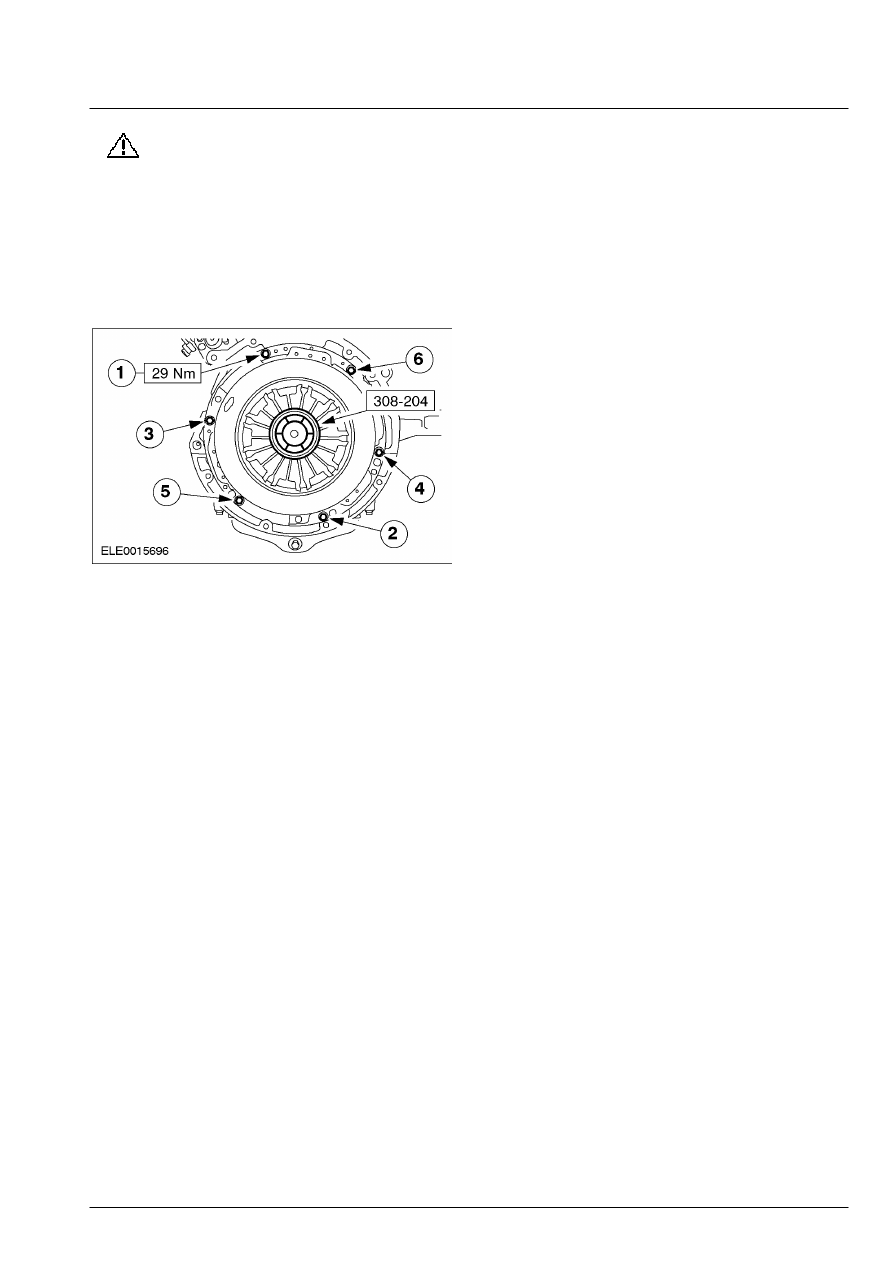

308-01A-17

Сцепление — В комплектацию автомобиля входит: 308-01A-17

 Механическая коробка передач



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

6.

ПРЕДОСТЕРЕЖЕНИЕ: Затяните болты

крепления нажимного  диска сцепления
усилием руки и затем  предписанным
усилием затяжки по два  оборота за раз,
работая в указанной
последовательности.

    Используя специальный инструмент,

установите ведомый и нажимной диски
сцепления.









7.  Снимите специальный инструмент.

 8.  Установите коробку передач.    За

дополнительной информацией обратитесь к
Разделу 308-03A / 308-03B.

308-01B-1

Сцепление 308-01B-1



РАЗДЕЛ 308-01B Сцепление

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



308-01-2

ДИАГНОСТИКА И ПРОВЕРКИ





Сцепление..........................................................................................................................................



308-01-3

СНЯТИЕ И УСТАНОВКА





Ведомый и нажимной диски сцепления .................................................................. (16 724 4)



308-01-4
