Сцепление — В комплектацию автомобиля входит: 308-01A-7

 Механическая коробка передач



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



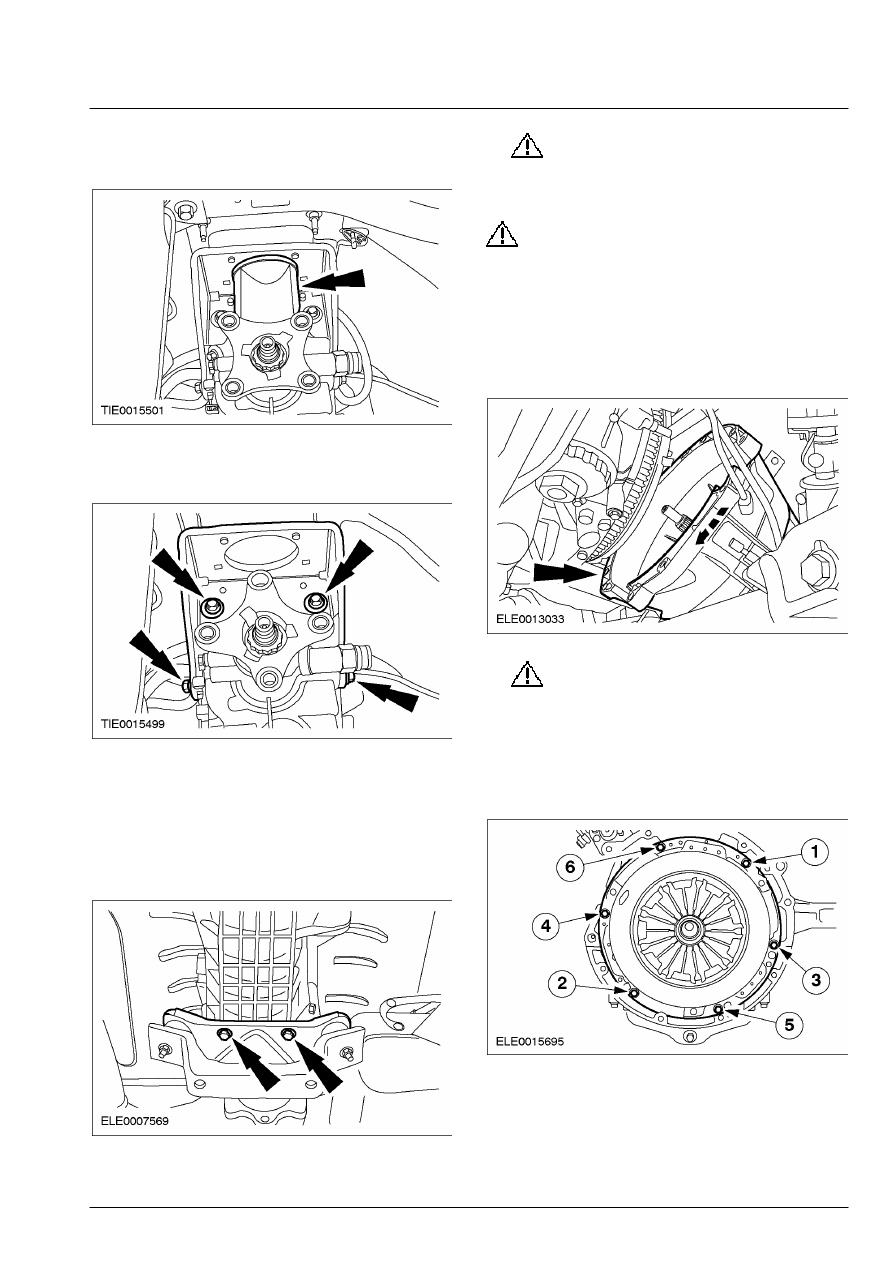

19.  Снимите чехол рычага переключения

передач.









20.  Снимите опорный кронштейн рычага

переключения передач.







21. ПРИМЕЧАНИЕ: Переместите коробку

передач назад  настолько, чтобы получить
доступ к болтам  крепления опорной подушки
коробки  передач.

    Снимите опорную подушку коробки

передач.







22.

ПРЕДОСТЕРЕЖЕНИЕ: Не наклоняйте

коробку передач при снятии.  Это
может привести к повреждению
направляющего подшипника.

ПРЕДОСТЕРЕЖЕНИЕ: Не повредите

магистрали усилителя  рулевого
управления при перемещение  коробки
передач.

    Переместите коробку передач в сторону  от

двигателя, чтобы получить достаточный
доступ к ведомому и нажимному дискам
сцепления.







23.

ПРЕДОСТЕРЕЖЕНИЕ: Отпускайте

болты крепления нажимного  диска
сцепления по два оборота за раз,
работая в указанной
последовательности.

    Снимите ведомый и нажимной диски

сцепления.







308-01A-8

Сцепление — В комплектацию автомобиля входит: 308-01A-8

 Механическая коробка передач



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



24.  Снимите подшипник выключения

сцепления.







Установка

Все автомобили

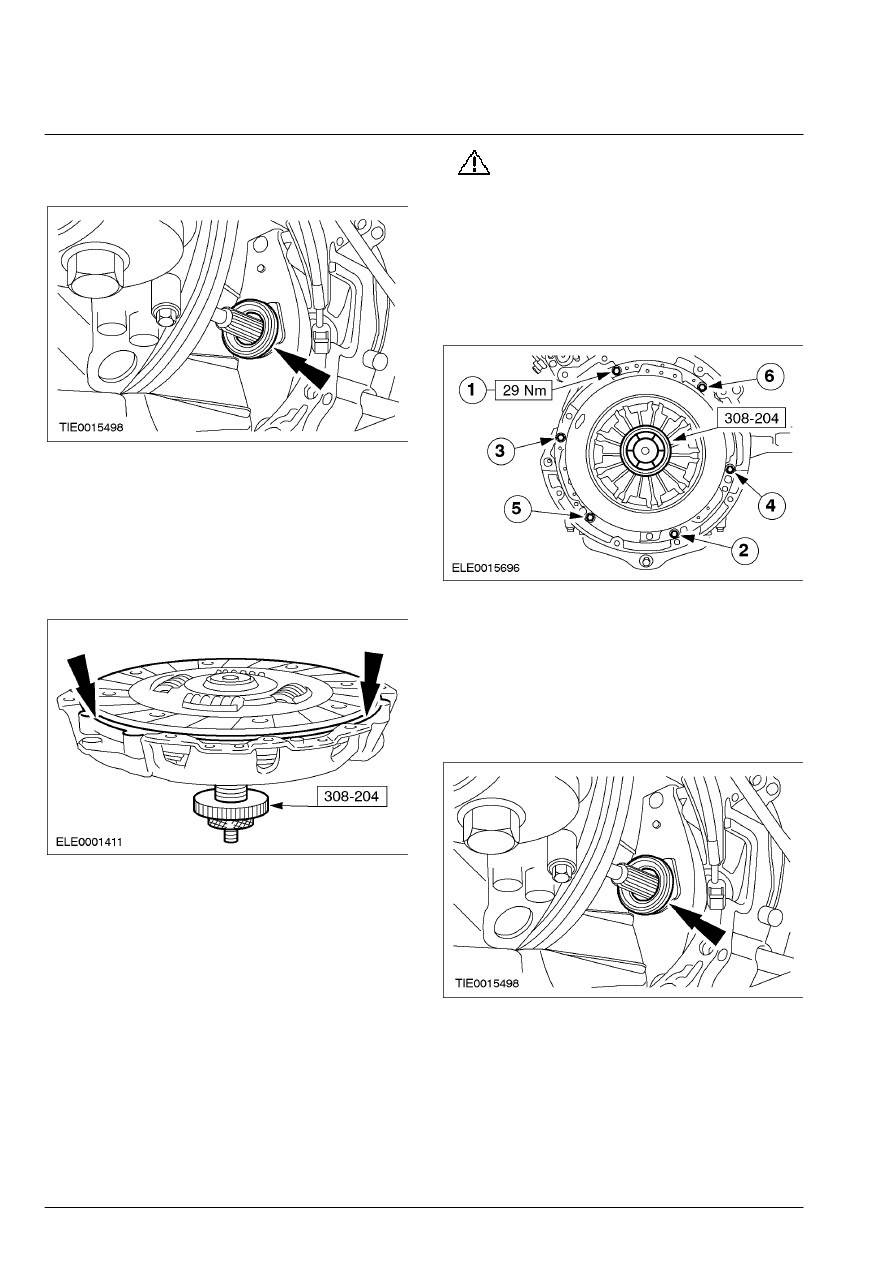

 1.  Используя специальный инструмент,

сцентрируйте ведомый диск сцепления на
нажимном диске.









2.  Проверьте направляющий подшипник на

наличие повреждений.  При наличии
повреждения  установите новый
направляющий подшипник.    За
дополнительной информацией обратитесь к
Разделу 308-01A / 308-01B.

3. ПРИМЕЧАНИЕ: Не наносите смазку на вновь

устанавливаемый направляющий  подшипник.

    Нанесите приблизительно один грамм

смазки на направляющий подшипник; для
этого  используется предписанная    смазка .

4.

ПРЕДОСТЕРЕЖЕНИЕ: Затяните болты

крепления нажимного  диска сцепления
усилием руки и затем  предписанным
усилием затяжки по два  оборота за раз,
работая в указанной
последовательности.

    Используя специальный инструмент,

установите ведомый и нажимной диски
сцепления.









5.  Снимите специальный инструмент.

 6.  Нанесите тонкий слой смазки на

направляющую втулку первичного вала;
для  этого используется предписанная
смазка .

 7.  Установите подшипник выключения

сцепления.







308-01A-9

Сцепление — В комплектацию автомобиля входит: 308-01A-9

 Механическая коробка передач



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



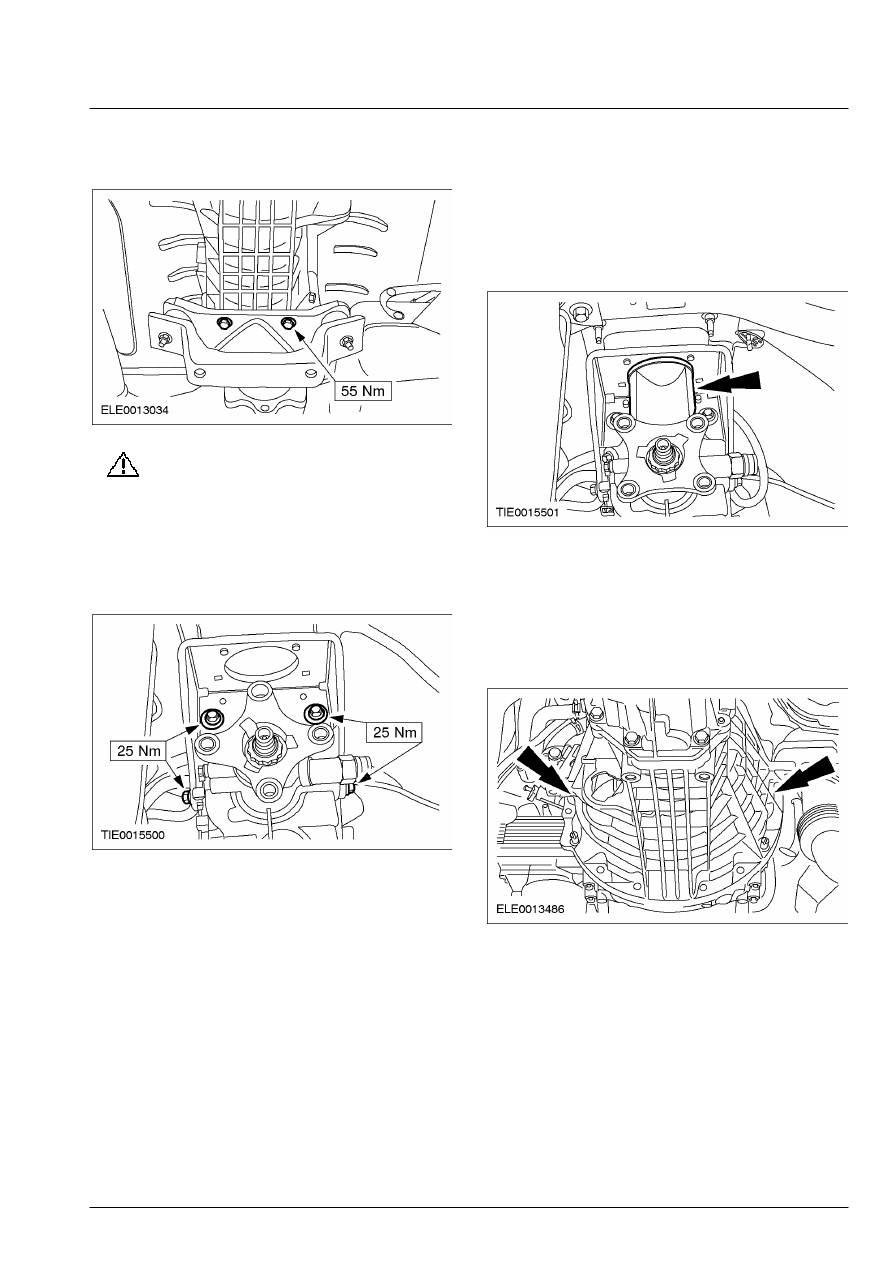

8.  Установите опорную подушку коробки

передач.







9.

ПРЕДОСТЕРЕЖЕНИЕ: Не наклоняйте

коробку передач в  процессе установки.
Это может привести к  повреждению
направляющего подшипника.

    Подстыкуйте коробку передач к  двигателю.
 10.  Установите опорный кронштейн рычага

переключения передач.







11. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

чехол рычага  переключения передач правильно
размещен на  опорном кронштейне рычага
переключения  передач и задней секции картера
коробки  передач.

    Установите чехол рычага переключения

передач.







12. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте  полностью болты крепления
коробки  передач.

    Установите один болт крепления коробки

передач с правой стороны и один с левой
стороны.







308-01A-10

Сцепление — В комплектацию автомобиля входит: 308-01A-10

 Механическая коробка передач



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



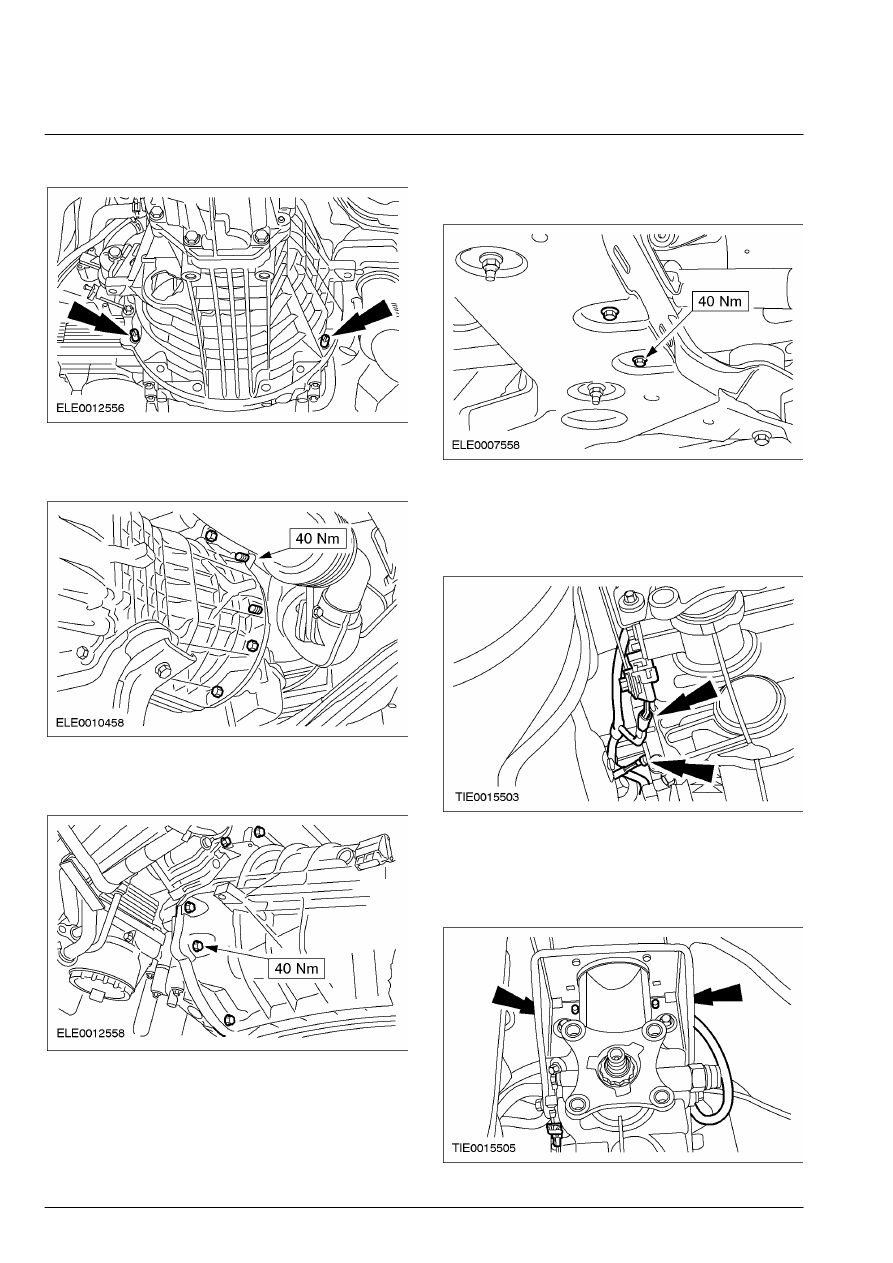

13.  Снимите установочные шпильки.









14.  Установите оставшиеся болты крепления

коробки передач с правой стороны.









15.  Установите оставшиеся болты крепления

коробки передач с левой стороны.









16.  Уберите домкрат для коробки  передач.

 17.  Установите болты крепления опорной

подушки коробки передач к поперечине
переднего моста.









18.  Состыкуйте штекерный разъем датчика

положения рычага переключения передач
и  закрепите жгут электропроводки VSS на
коробке передач.









19.  Подсоедините зажимы жгута

электропроводки коробки передач к
опорному  кронштейну рычага
переключения передач.
