308-01A-4

Сцепление — В комплектацию автомобиля входит: 308-01A-4

 Механическая коробка передач



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Ведомый и нажимной диски сцепления — 2.4 л дизель (16 724 4)



Специальный инструмент





Приспособление для выверки
ведомого  диска сцепления
308-204 (16-067)



Общее оборудование





Установочные шпильки M10 x 60 мм (2  шт.)

Домкрат для коробки передач



Наименование



Спецификация



Смазка ESD-M2C220-A



Снятие

Все автомобили
 1.  Отсоедините провод массы от

аккумулятора.    За дополнительной
информацией обратитесь к Разделу 414-01.

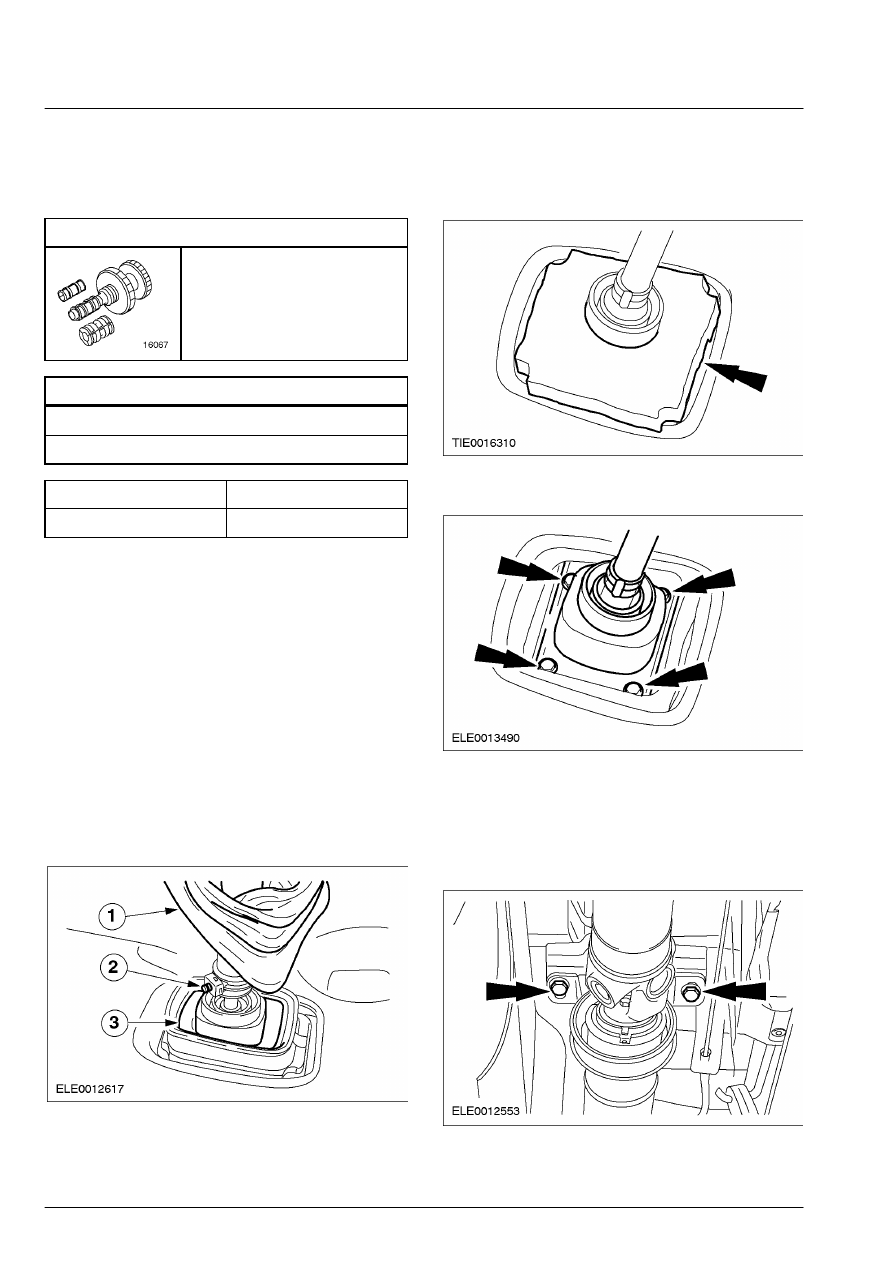

2. ПРИМЕЧАНИЕ: Перед снятием рычага

переключения  передач выберите нейтральное
положение.

    Снимите рычаг переключения передач.
       1. Оттяните вверх чехол.
       2. Потяните плунжер и снимите рычаг

переключения передач.

       3. Снимите изолятор.









3.  Снимите изолирующую прокладку рычага

переключения передач.









4.  Снимите укороченный рычаг.









5.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 6.  Отпустите болты крепления передней

промежуточной опоры карданного вала.







308-01A-5

Сцепление — В комплектацию автомобиля входит: 308-01A-5

 Механическая коробка передач



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

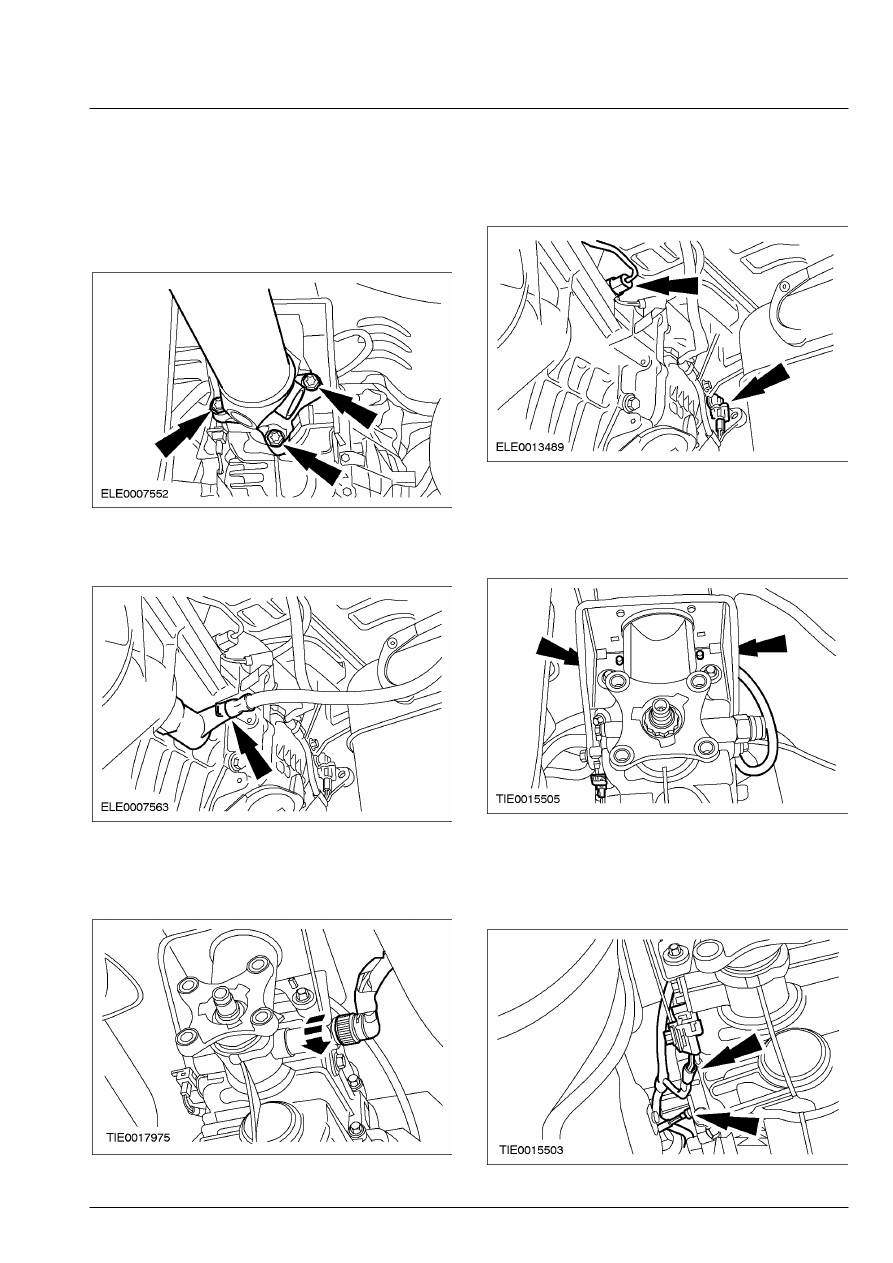

7. ПРИМЕЧАНИЕ: Отметьте положение фланца

карданного  вала относительно фланца
вторичного вала  коробки передач.

    Отсоедините карданный вал от фланца

вторичного вала коробки передач и
расположите его в стороне.









8.  Отсоедините рабочий цилиндр сцепления  от

коробки передач.







Автомобили с тахографом
 9.  Рассоедините штекерный разъем датчика

тахографа.







Все автомобили
  10.  Рассоедините штекерные разъемы

переключателя фонарей заднего хода и
датчика скорости автомобиля (VSS).









11.  Отсоедините зажимы жгута

электропроводки коробки передач от
опорного кронштейна рычага
переключения  передач.









12.  Рассоедините штекерный разъем датчика

положения рычага переключения передач
и  отсоедините жгут электропроводки VSS
от  коробки передач.







308-01A-6

Сцепление — В комплектацию автомобиля входит: 308-01A-6

 Механическая коробка передач



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

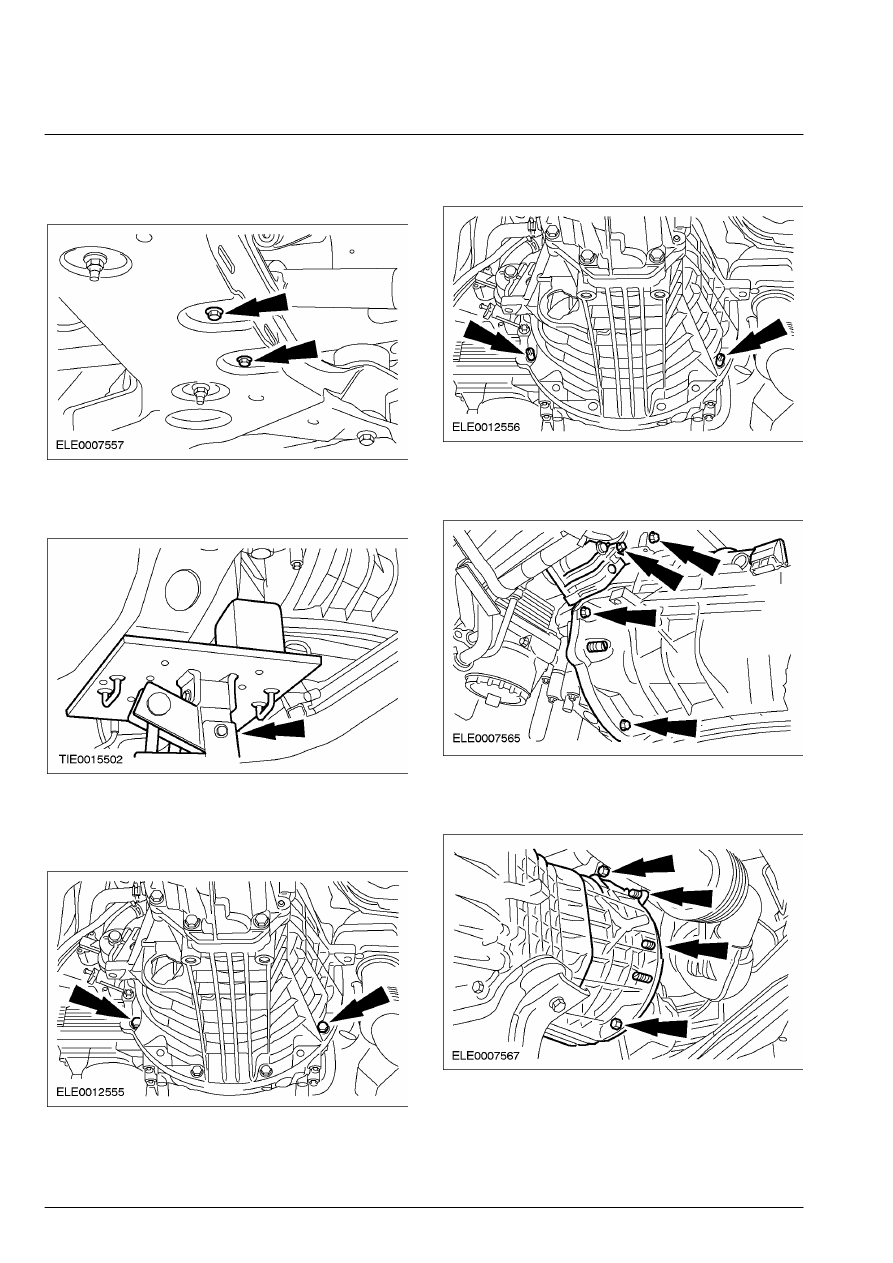

13.  Выверните болты крепления опорной

подушки коробки передач к поперечине
переднего моста.









14.  Используя соответствующий домкрат для

коробки передач, подоприте двигатель.









15.  Выверните один болт крепления коробки

передач с правой стороны и один с левой
стороны.









16.  Установите установочные шпильки M10 x

60  мм.









17.  Выверните оставшиеся болты крепления

коробки передач с левой стороны.









18.  Выверните оставшиеся болты крепления

коробки передач с правой стороны.
