Ford Transit (2001 год). Руководство - часть 339

308-00-32

Механическая коробка передач/ коробка передач в 308-00-32

 блоке с ведущим мостом и сцепление - Общая информация



ОБЩИЕ ПРОЦЕДУРЫ



ОБЩИЕ ПРОЦЕДУРЫ

Удаление воздуха из системы сцепления — В комплектацию автомобиля входит:

Механическая коробка передач (16 843 0)



Специальный инструмент





Комплект вакуумного насоса
416-D001 (23-036 А)



Общее оборудование





Шприц



Наименование



Спецификация



Тормозная жидкость
Super DOT 4

ESD-M6C57-A



ПРЕДОСТЕРЕЖЕНИЕ: При попадании

тормозной жидкости на  лакокрасочное
покрытие пораженный участок  требуется
незамедлительно промыть  холодной
водой.

1.

ПРЕДОСТЕРЕЖЕНИЕ: Не допускайте

загрязнения крышки бачка
гидропривода тормозов.

    Снимите крышку бачка гидропривода

тормозов.

 2.  Используя соответствующий    шприц,

откачайте  тормозную жидкость из бачка
гидропривода  тормозов настолько, чтобы
уровень жидкости  опустился до отметки
MIN.

 3.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 4.  Снимите пылезащитный колпачок с

ниппеля для удаления воздуха из рабочего
цилиндра сцепления.









5.  Отпустите зажим крепления питающего

шланга рабочего цилиндра сцепления на
одну  ступень (как показано).









6.  Приведите питающий шланг рабочего

цилиндра сцепления в положение первой
ступени отпускания.







308-00-33

Механическая коробка передач/ коробка передач в 308-00-33

 блоке с ведущим мостом и сцепление - Общая информация



ОБЩИЕ ПРОЦЕДУРЫ (ПОДОЛЖЕНИЕ)

7.

ПРЕДОСТЕРЕЖЕНИЕ: Бачок

специального инструмента должен
располагаться ниже ниппеля для
удаления  воздуха.

    Используя специальный инструмент,

удалите воздух из системы сцепления.

       1. Залейте в бачок специального  инструмента

приблизительно 100 мл новой  тормозной
жидкости.

       2. Подсоедините шланг бачка к ниппелю

удаления воздуха из рабочего цилиндра
сцепления.

       3. Накачайте приблизительно 80 мл

тормозной жидкости в систему сцепления.









8.  Снимите специальный инструмент.

 9.  Подсоедините питающий шланг рабочего

цилиндра сцепления к рабочему цилиндру
сцепления.









10.  Установите на место зажим крепления

питающего шланга рабочего цилиндра
сцепления.









11.  Установите пылезащитный колпачок на

ниппель для удаления воздуха из рабочего
цилиндра сцепления.









12.  Опустите автомобиль.

 13.  Проверьте уровень жидкости в бачке

гидропривода тормозов и при
необходимости  долейте тормозную
жидкость.

 14.  Установите крышку на бачок

гидропривода тормозов.

308-00-34

Механическая коробка передач/ коробка передач в 308-00-34

 блоке с ведущим мостом и сцепление - Общая информация



ОБЩИЕ ПРОЦЕДУРЫ



Удаление воздуха из системы сцепления — В комплектацию автомобиля входит:

Механическая коробка передач в блоке с ведущим мостом (16 843 0)



Специальный инструмент





Комплект вакуумного насоса
416-D001 (23-036 А)



Общее оборудование





Шприц



Наименование



Спецификация



Тормозная жидкость
Super DOT 4

ESD-M6C57-A



ПРЕДОСТЕРЕЖЕНИЕ: При попадании

тормозной жидкости на  лакокрасочное
покрытие пораженный участок  требуется
незамедлительно промыть  холодной
водой.

1.

ПРЕДОСТЕРЕЖЕНИЕ: Не допускайте

загрязнения крышки бачка
гидропривода тормозов.

    Снимите крышку бачка гидропривода

тормозов.

 2.  Используя соответствующий    шприц,

откачайте  тормозную жидкость из бачка
гидропривода  тормозов настолько, чтобы
уровень жидкости  опустится до отметки
MIN.

 3.  Снимите пылезащитный колпачок с

ниппеля для удаления воздуха из рабочего
цилиндра сцепления.









4.  Используя специальный инструмент,

удалите воздух из системы сцепления.

       1. Залейте в бачок специального  инструмента

приблизительно 100 мл рабочей  жидкости;
для этого используется новая     тормозная
жидкость .

       2. Подсоедините шланг бачка к ниппелю

удаления воздуха из рабочего цилиндра
сцепления.

       3. Отпустите ниппель для удаления воздуха  из

рабочего цилиндра сцепления.

       4. Накачайте приблизительно 80 мл

тормозной жидкости в систему сцепления.









5.  Затяните ниппель для удаления воздуха  из

рабочего цилиндра сцепления.









6.  Снимите специальный инструмент.

308-00-35

Механическая коробка передач/ коробка передач в 308-00-35

 блоке с ведущим мостом и сцепление - Общая информация



ОБЩИЕ ПРОЦЕДУРЫ (ПОДОЛЖЕНИЕ)

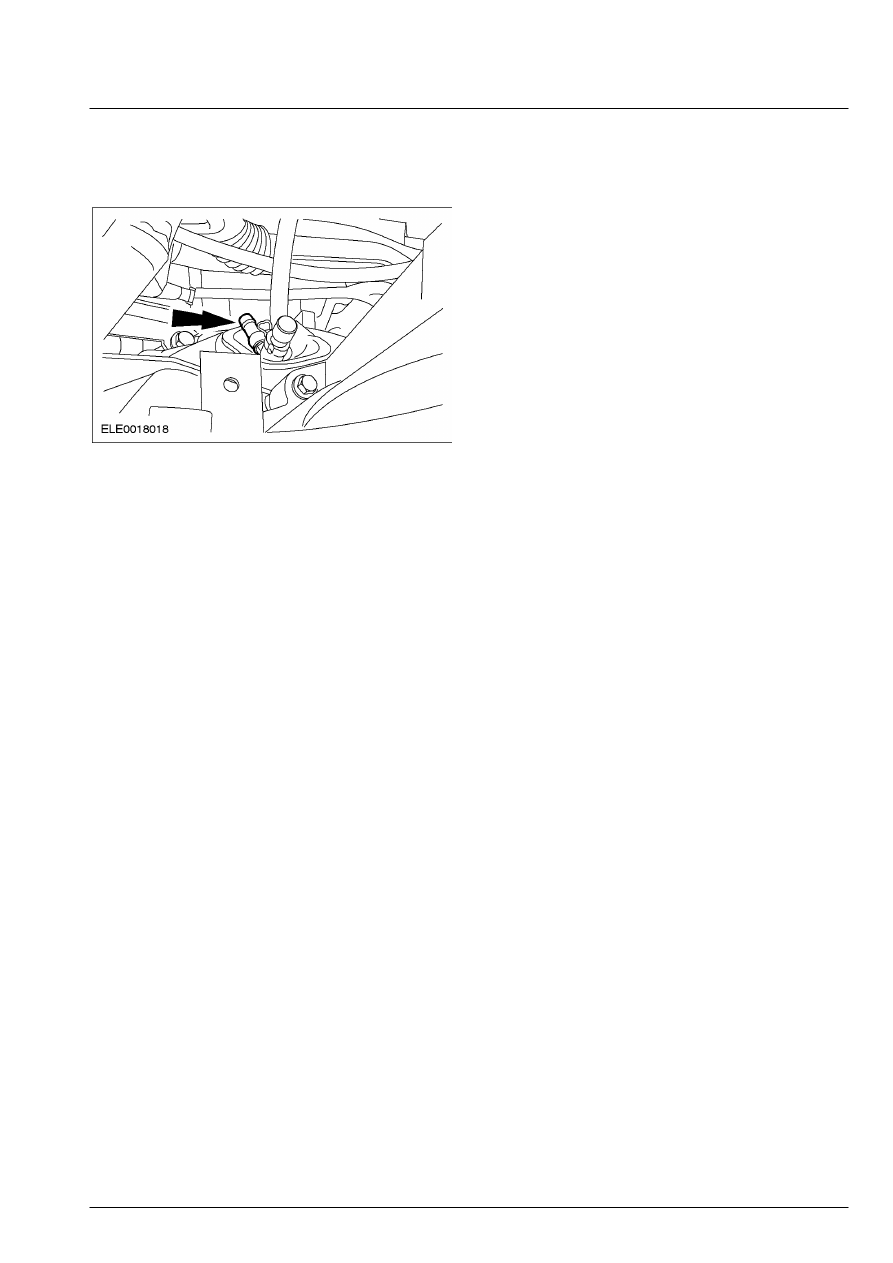

 7.  Установите пылезащитный колпачок

ниппеля для удаления воздуха из рабочего
цилиндра сцепления.









8.  Проверьте уровень жидкости в бачке

гидропривода тормозов и при
необходимости  долейте тормозную
жидкость.

 9.  Установите крышку на бачок  гидропривода

тормозов.
