Ford Transit (2001 год). Руководство - часть 343

308-01A-11

Сцепление — В комплектацию автомобиля входит: 308-01A-11

 Механическая коробка передач



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



20.  Состыкуйте штекерные разъемы

переключателя фонарей заднего хода и
VSS.







Автомобили с тахографом
  21.  Состыкуйте штекерный разъем датчика

тахографа.







Все автомобили
22. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

приводной  шток рабочего цилиндра сцепления
правильно  сцеплен с рычагом выключения
сцепления.

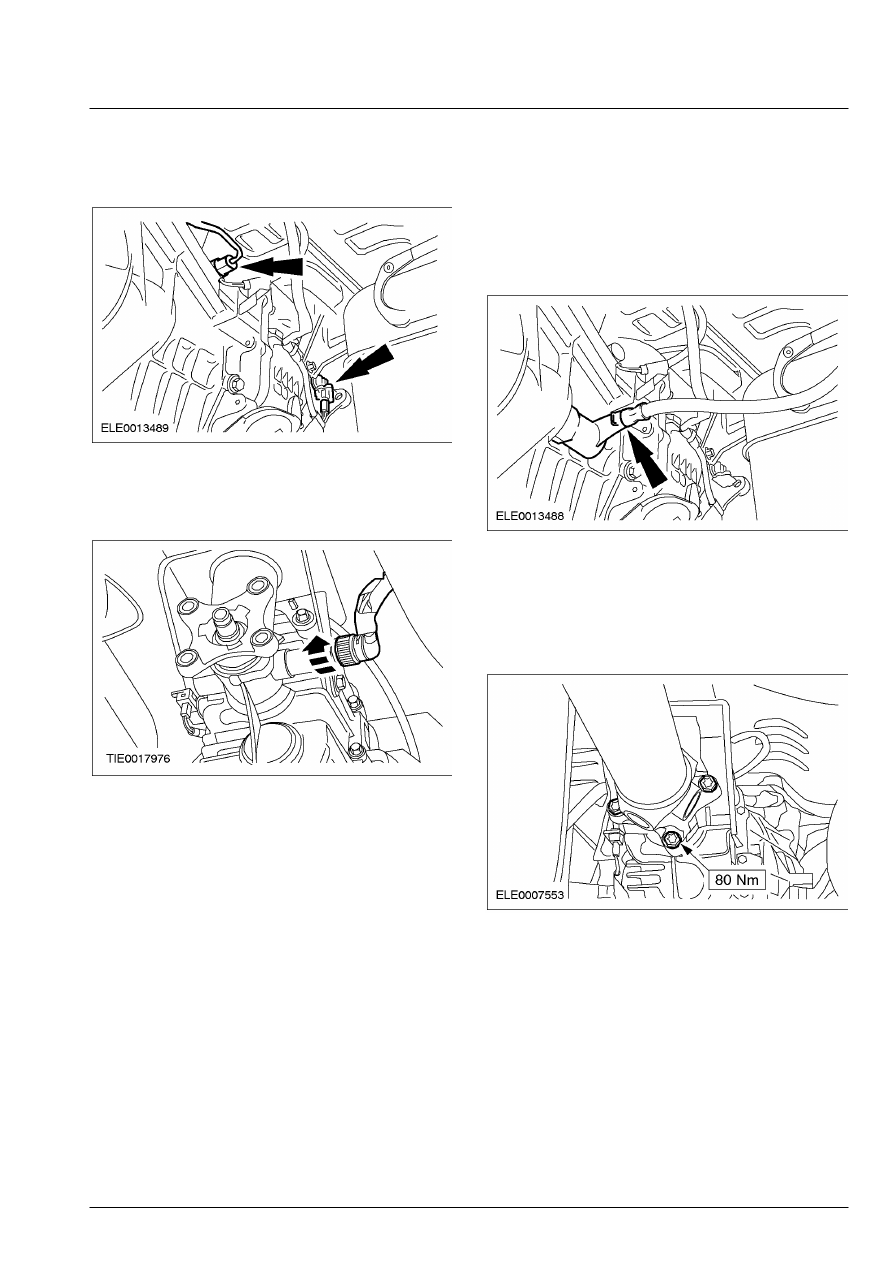

    Подсоедините рабочий цилиндр  сцепления

к коробке передач.







23. ПРИМЕЧАНИЕ: Совместите отметку на

фланце  карданного вала с отметкой на фланце
вторичного вала коробки передач.

    Подсоедините карданный вал к фланцу

вторичного вала коробки передач.







308-01A-12

Сцепление — В комплектацию автомобиля входит: 308-01A-12

 Механическая коробка передач



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

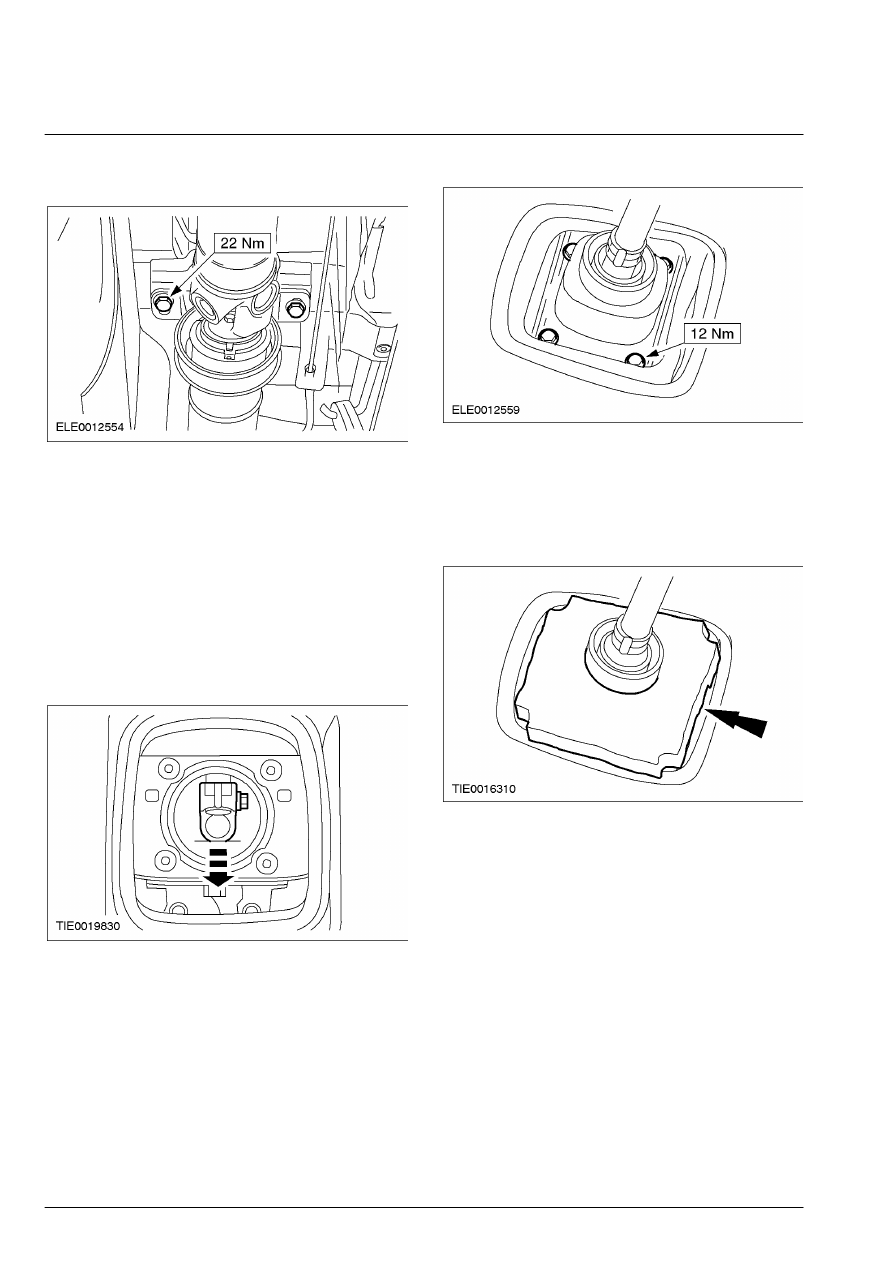

24.  Затяните болты крепления передней

промежуточной опоры карданного вала.









25.  Опустите автомобиль.

26. ПРИМЕЧАНИЕ: При установке укороченного

рычага  коробка передач должна находиться в
положении третьей передачи.  Неследование
этому указанию  может привести к проблемам
при  переключении передач.

ПРИМЕЧАНИЕ: Вал выбора передач следует
полностью  оттянуть назад, а зажимной болт
должен  оставаться в горизонтальном положении.
    Выберите третью передачу, оттянув вал

выбора передач в указанном направлении.









27.  Установите укороченный рычаг.







28. ПРИМЕЧАНИЕ: Шероховатая поверхность

изолирующей  прокладки должна быть
обращена вверх.

    Установите изолирующую прокладку

рычага переключения передач.







308-01A-13

Сцепление — В комплектацию автомобиля входит: 308-01A-13

 Механическая коробка передач



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

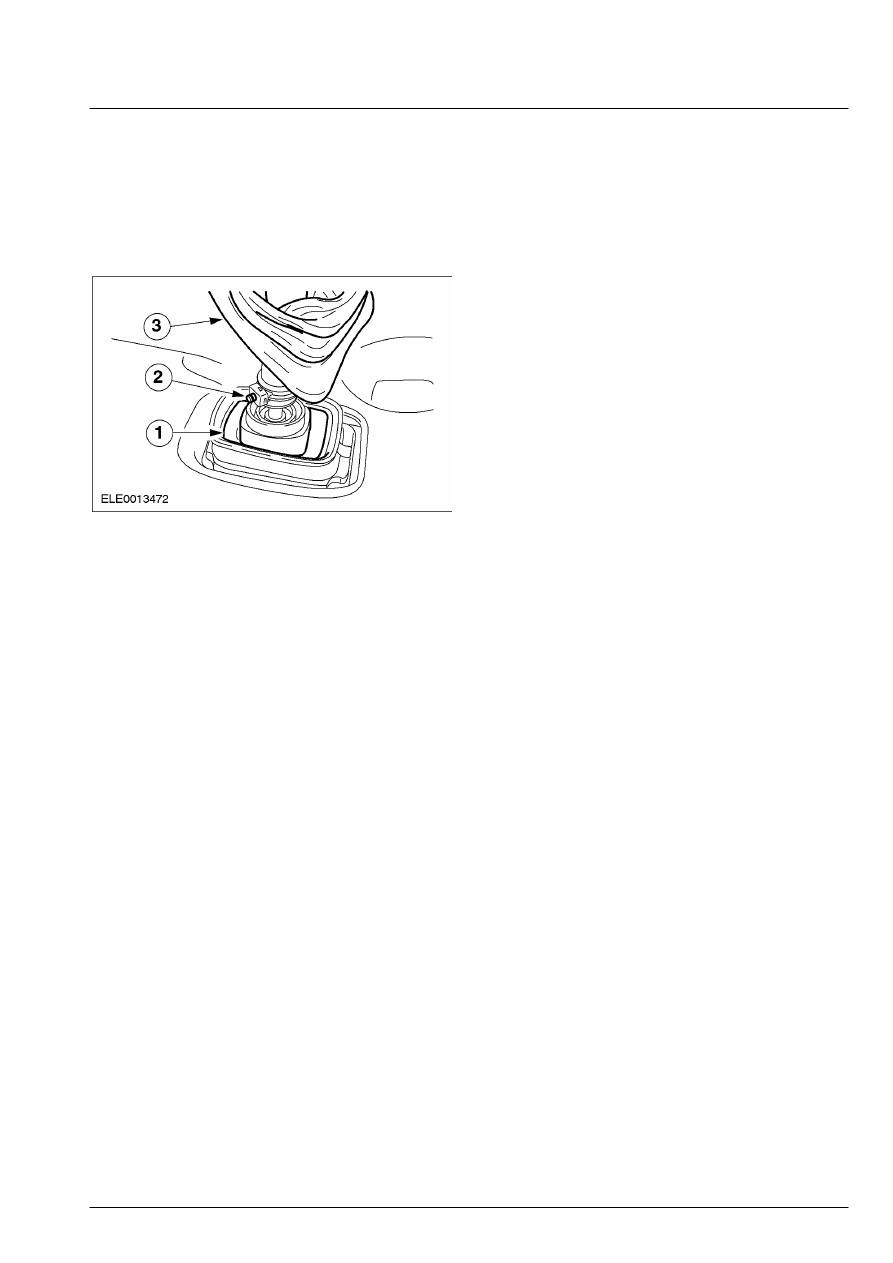

29.  Установите рычаг переключения  передач.

       1. Установите изолятор.
       2. Установите рычаг переключения передач

таким образом, чтобы плунжер был
заблокирован.

       3. Установите чехол.









30.  Подсоедините провод массы

аккумулятора.    За дополнительной
информацией обратитесь к Разделу 414-01.

308-01A-14

Сцепление — В комплектацию автомобиля входит: 308-01A-14

 Механическая коробка передач



СНЯТИЕ И УСТАНОВКА



Ведомый и нажимной диски сцепления — 2.3L (16 724 4)



Специальный инструмент





Приспособление для выверки
ведомого  диска сцепления
308-204 (16-067)



Снятие



1.  Снимите коробку передач.    За

дополнительной информацией обратитесь к
Разделу 308-03A / 308-03B.

2.

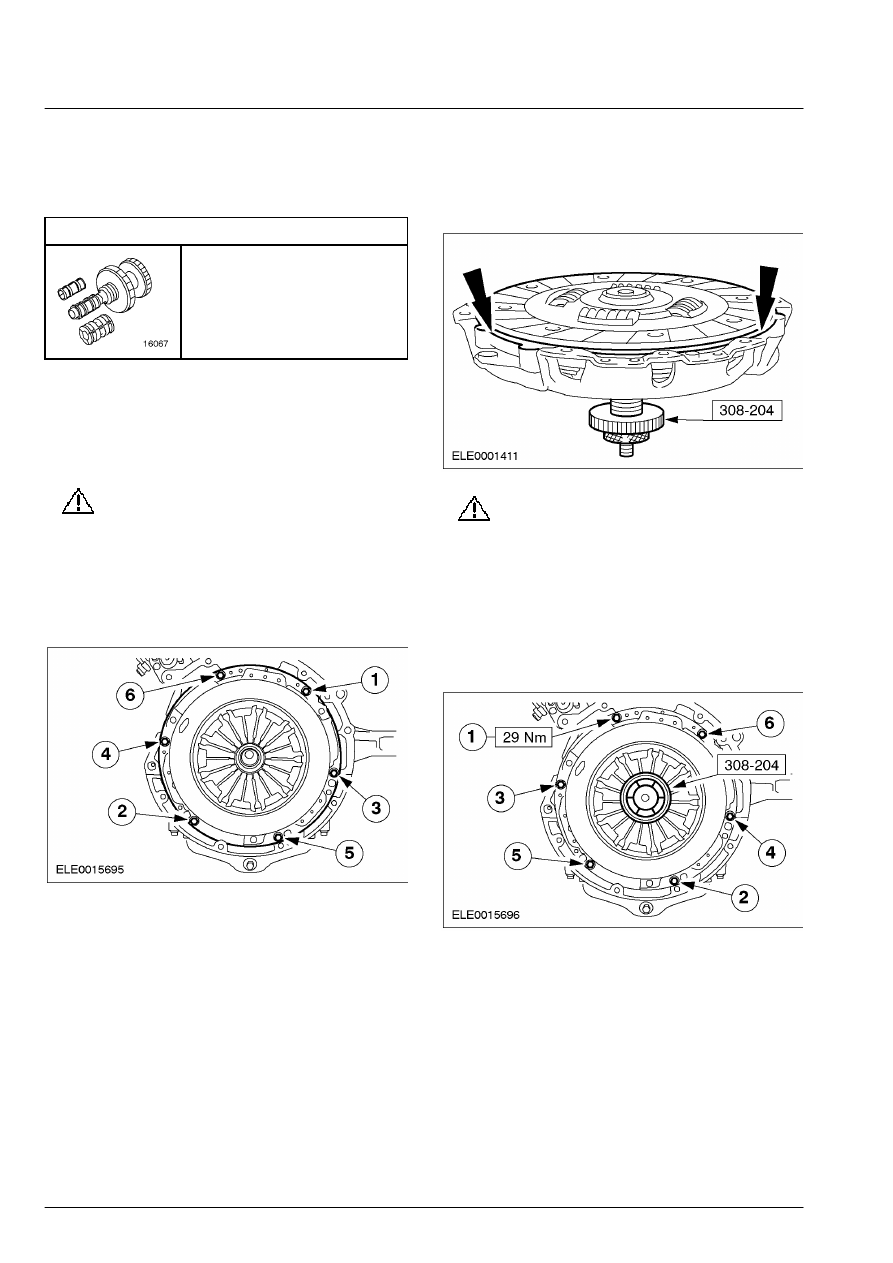

ПРЕДОСТЕРЕЖЕНИЕ: Отпускайте

болты крепления нажимного  диска
сцепления по два оборота за раз,
работая в указанной
последовательности.

    Снимите ведомый и нажимной диски

сцепления.







Установка



1.  Установите новый направляющий

подшипник.

За дополнительной

информацией обратитесь к главе
Направляющий подшипник имеющейся в
этом разделе.



 2.  Используя специальный инструмент,

сцентрируйте ведомый диск на нажимном
диске.







3.

ПРЕДОСТЕРЕЖЕНИЕ: Затяните болты

крепления нажимного  диска сцепления
усилием руки и затем  предписанным
усилием затяжки по два  оборота за раз,
работая в указанной
последовательности.

    Используя специальный инструмент,

установите ведомый и нажимной диски
сцепления.









4.  Снимите специальный инструмент.

 5.  Установите коробку передач.    За

дополнительной информацией обратитесь к
Разделу 308-03A / 308-03B.
