308-02B-3

Органы управления сцеплением — В комплектацию 308-02B-3

 автомобиля входит: Механическая коробка передач в блоке с ведущим мостом



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

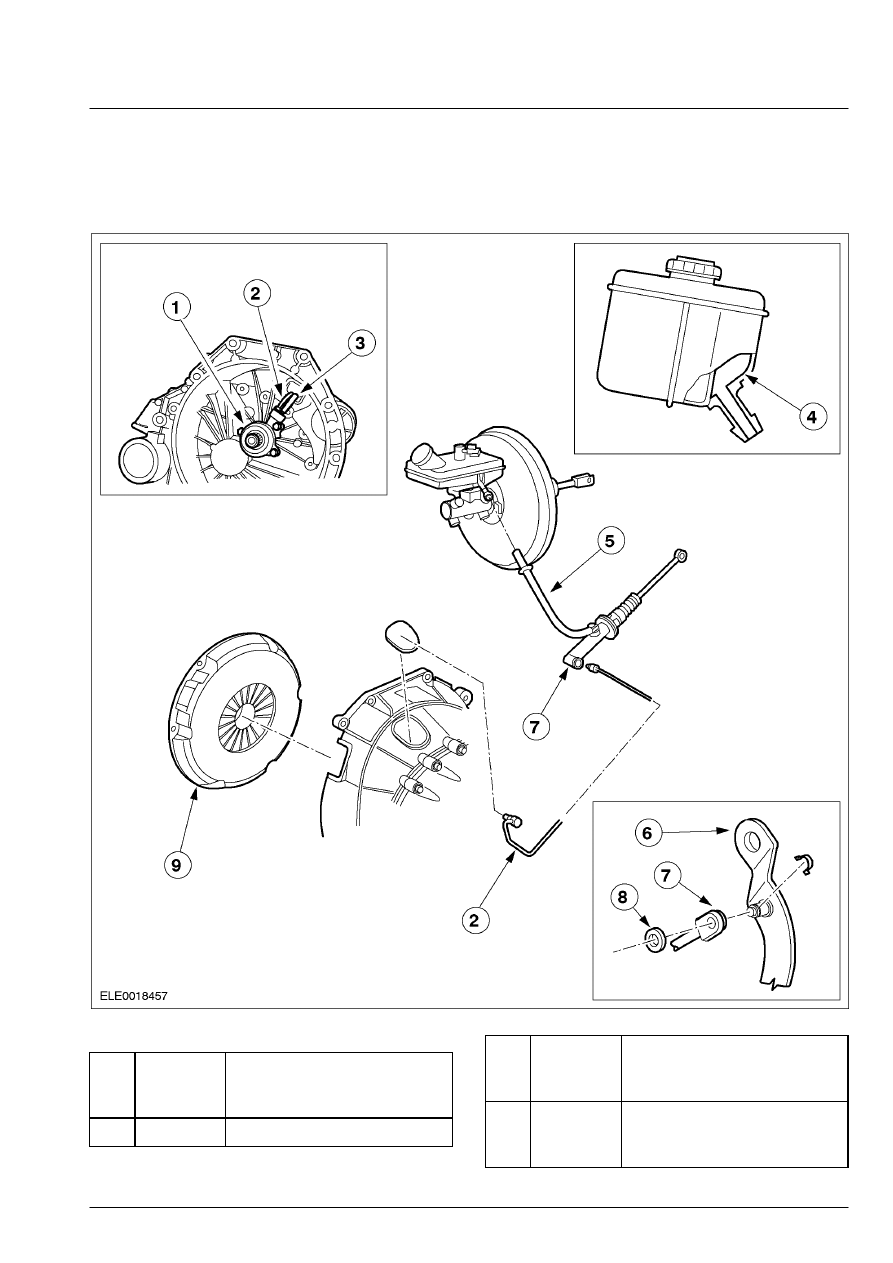

Органы управления сцеплением








Поз.



№

Запасной

Части



Наименование



1

–

Рабочий цилиндр сцепления

Поз.



№

Запасной

Части



Наименование



2

–

Питающий трубопровод
рабочего  цилиндра
сцепления

308-02B-4

Органы управления сцеплением — В комплектацию 308-02B-4

 автомобиля входит: Механическая коробка передач в блоке с ведущим мостом



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



3

–

Возвратный трубопровод
рабочего  цилиндра
сцепления

4

–

Бачок гидропривода
тормозов

5

–

Питающий шланг главного
цилиндра  сцепления

6

–

Педаль сцепления

7

–

Главный цилиндр сцепления

8

–

Шайба

9

–

Нажимной диск сцепления



308-02B-5

Органы управления сцеплением — В комплектацию 308-02B-5

 автомобиля входит: Механическая коробка передач в блоке с ведущим мостом



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Органы управления сцеплением



За дополнительной информацией обратитесь к
Разделу 308-00.

308-02B-6

Органы управления сцеплением — В комплектацию 308-02B-6

 автомобиля входит: Механическая коробка передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

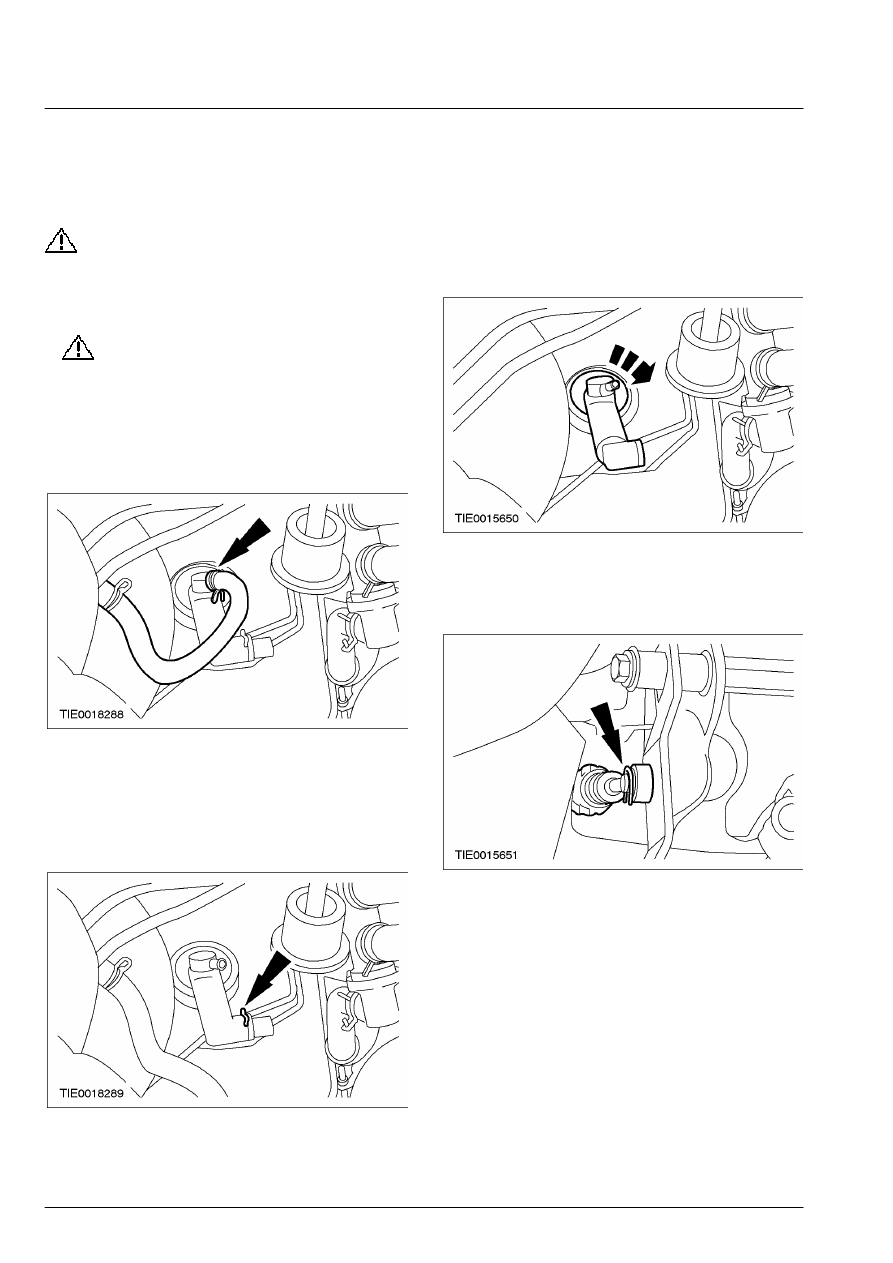

Главный цилиндр сцепления (16 856 0)



Снятие

ПРЕДОСТЕРЕЖЕНИЕ: При попадании

тормозной жидкости на  лакокрасочное
покрытие пораженный участок  требуется
незамедлительно промыть  холодной
водой.

1.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

шланг главного цилиндра  сцепления
во избежание вытекания рабочей
жидкости или проникновения грязи
внутрь.

    Отсоедините питающий шланг от главного

цилиндра сцепления.









2.  Отсоедините трубопровод от главного

цилиндра сцепления.

        •  Снимите зажим.
        •  Дайте жидкости стечь в подходящую

емкость.









3.  Отсоедините главный цилиндр сцепления

от перегородки.

        •  Поверните его по часовой стрелке на 90

градусов.









4.  Отсоедините приводной шток главного

цилиндра сцепления от педали сцепления.

        •  Снимите зажим.









5.  Снимите главный цилиндр сцепления.

Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.

 2.  Удалите воздух из системы сцепления.    За

дополнительной информацией обратитесь к
Разделу 308-00.
