Ford Transit (2001 год). Руководство - часть 356

308-03A-28

Механическая коробка передач в блоке с ведущим 308-03A-28

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СНЯТИЕ (ПОДОЛЖЕНИЕ)

23. ПРИМЕЧАНИЕ: Переместите коробку

передач назад на  столько, чтобы получить
доступ к болтам  крепления опорной подушки
коробки  передач.

    Снимите опорную подушку коробки

передач.







24.

ПРЕДОСТЕРЕЖЕНИЕ: Не наклоняйте

коробку передач в  процессе снятия.
Это может привести к повреждению
направляющего подшипника.

    Снимите коробку передач.

308-03A-29

Механическая коробка передач в блоке с ведущим 308-03A-29

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СНЯТИЕ



Коробка передач — 2.3L (16 114 0)



Общее оборудование





Установочные шпильки M10 x 60 мм (2  шт.)

Домкрат для коробки передач



Наименование



Спецификация



Смазка ESD-M2C220-A

Never seize

ESE-M1244-A



Снятие

Все автомобили
 1.  Отсоедините провод массы от

аккумулятора    За дополнительной
информацией обратитесь к Разделу 414-01.

2. ПРИМЕЧАНИЕ: Выберите нейтральное

положение до  снятия рычага переключения
передач.

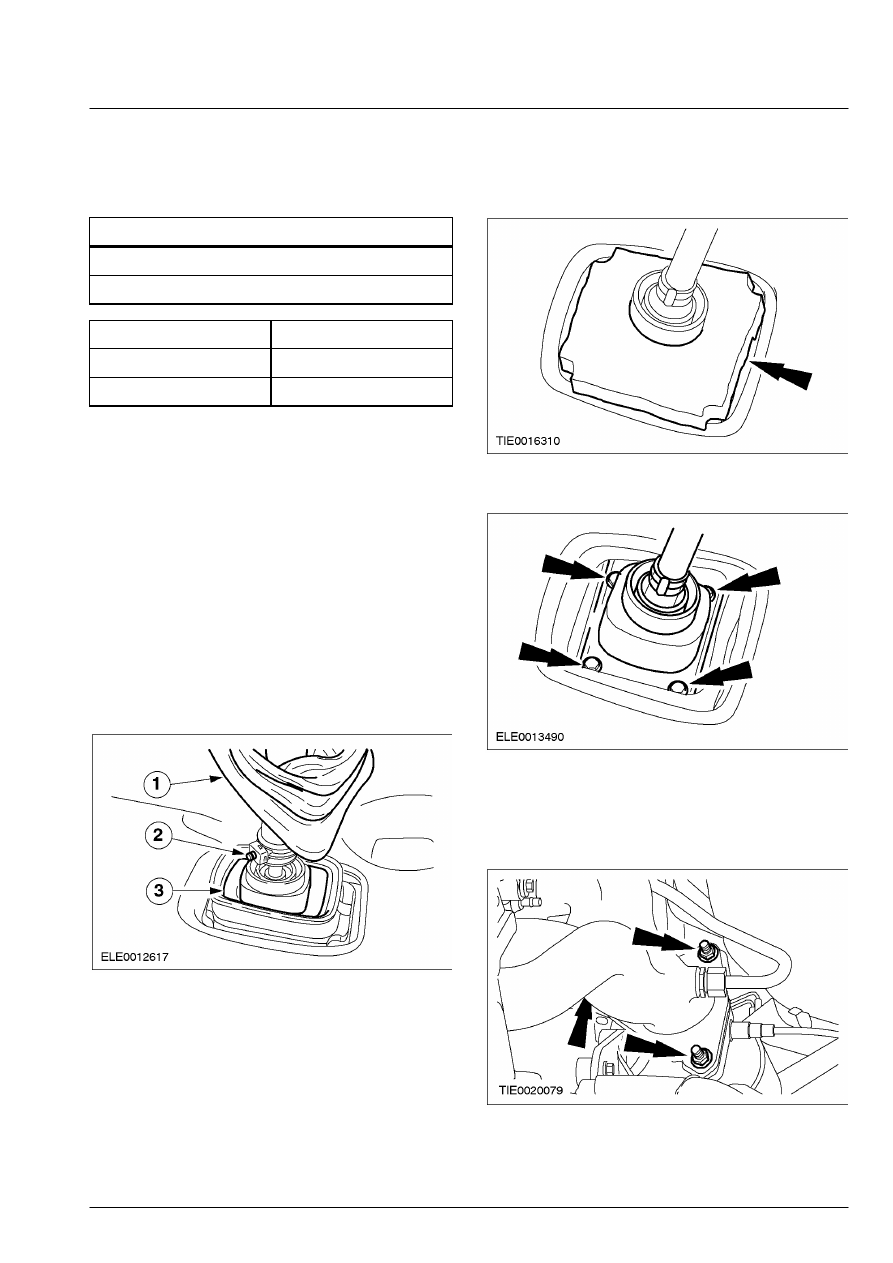

    Снимите рычаг переключения передач.
       1. Оттяните чехол вверх.
       2. Потяните плунжер и снимите рычаг

переключения передач.

       3. Снимите изолятор.









3.  Снимите изолирующую прокладку рычага

переключения передач.









4.  Снимите укороченный рычаг.









5.  Отсоедините каталитический

нейтрализатор от выпускного коллектора.

        •  Отбракуйте прокладку и гайки за их

дальнейшей ненадобностью.









6.  Снимите стартер.    За дополнительной

информацией обратитесь к Разделу 303-06.

308-03A-30

Механическая коробка передач в блоке с ведущим 308-03A-30

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СНЯТИЕ (ПОДОЛЖЕНИЕ)

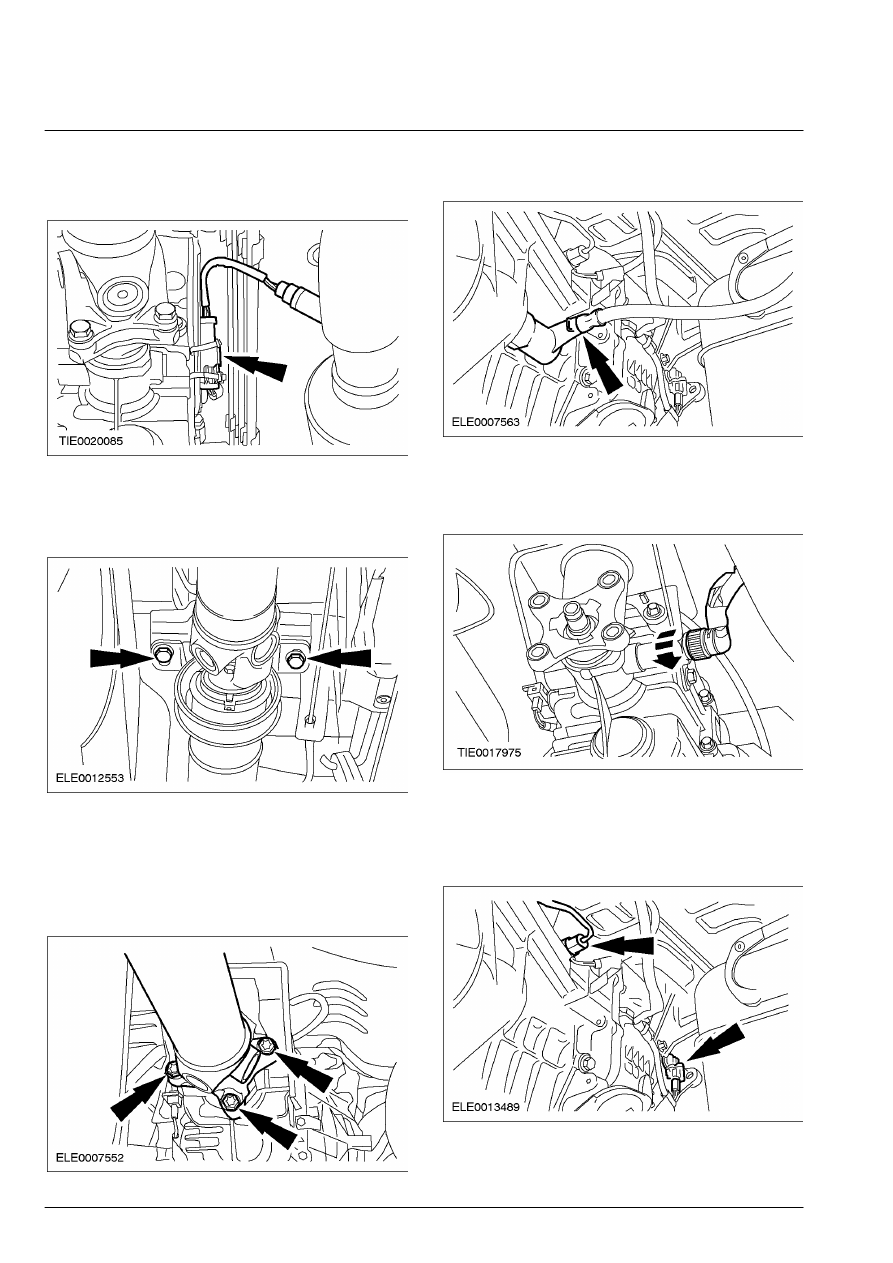

 7.  Рассоедините штекерный разъем

кислородного датчика мониторинга
каталитического нейтрализатора.









8.  Отпустите болты крепления передней

промежуточной опоры карданного вала.

        •  Отпустите болты на три оборота.







9. ПРИМЕЧАНИЕ: Отметьте положение фланца

карданного  вала относительно фланца
вторичного вала  коробки передач.

    Отсоедините карданный вал от коробки

передач и расположите его в стороне.









10.  Отсоедините рабочий цилиндр сцепления

от коробки передач.







Автомобили с тахографом
  11.  Рассоедините штекерный разъем датчика

тахографа.







Все автомобили
  12.  Рассоедините штекерные разъемы

переключателя фонарей заднего хода и
датчика скорости автомобиля (VSS).









13.  Отсоедините зажимы жгута

электропроводки коробки передач от

308-03A-31

Механическая коробка передач в блоке с ведущим 308-03A-31

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СНЯТИЕ (ПОДОЛЖЕНИЕ)

опорного кронштейна рычага
переключения  передач.









14.  Рассоедините штекерный разъем датчика

положения рычага переключения передач
и  отсоедините жгут электропроводки VSS
от  коробки передач.









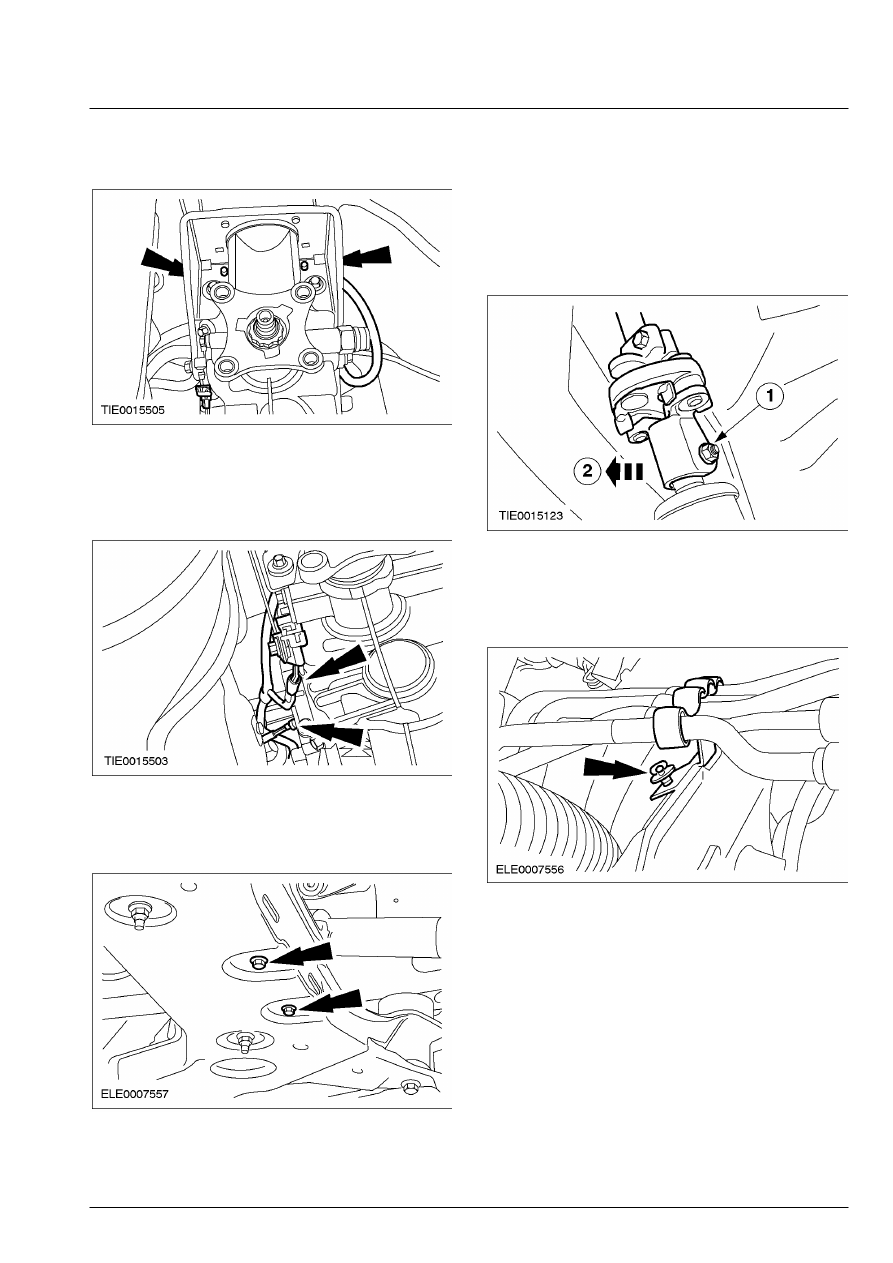

15.  Выверните болты крепления опорной

подушки коробки передач к поперечине
переднего моста.









16.  Отсоедините шарнирную муфту рулевой

колонки от шестерни рулевого механизма.

       1. Снимите нижний стяжной болт.
       2. Отсоедините вал рулевой колонки и

расположите его в стороне.

        •  Отбракуйте гайку за ее дальнейшей

ненадобностью.







Автомобили с дополнительным  отопителем
  17.  Отсоедините магистрали усилителя

рулевого управления от поперечины
переднего моста.
