308-03A-36

Механическая коробка передач в блоке с ведущим 308-03A-36

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



РАЗБОРКА (ПОДОЛЖЕНИЕ)

Разборка

Все автомобили

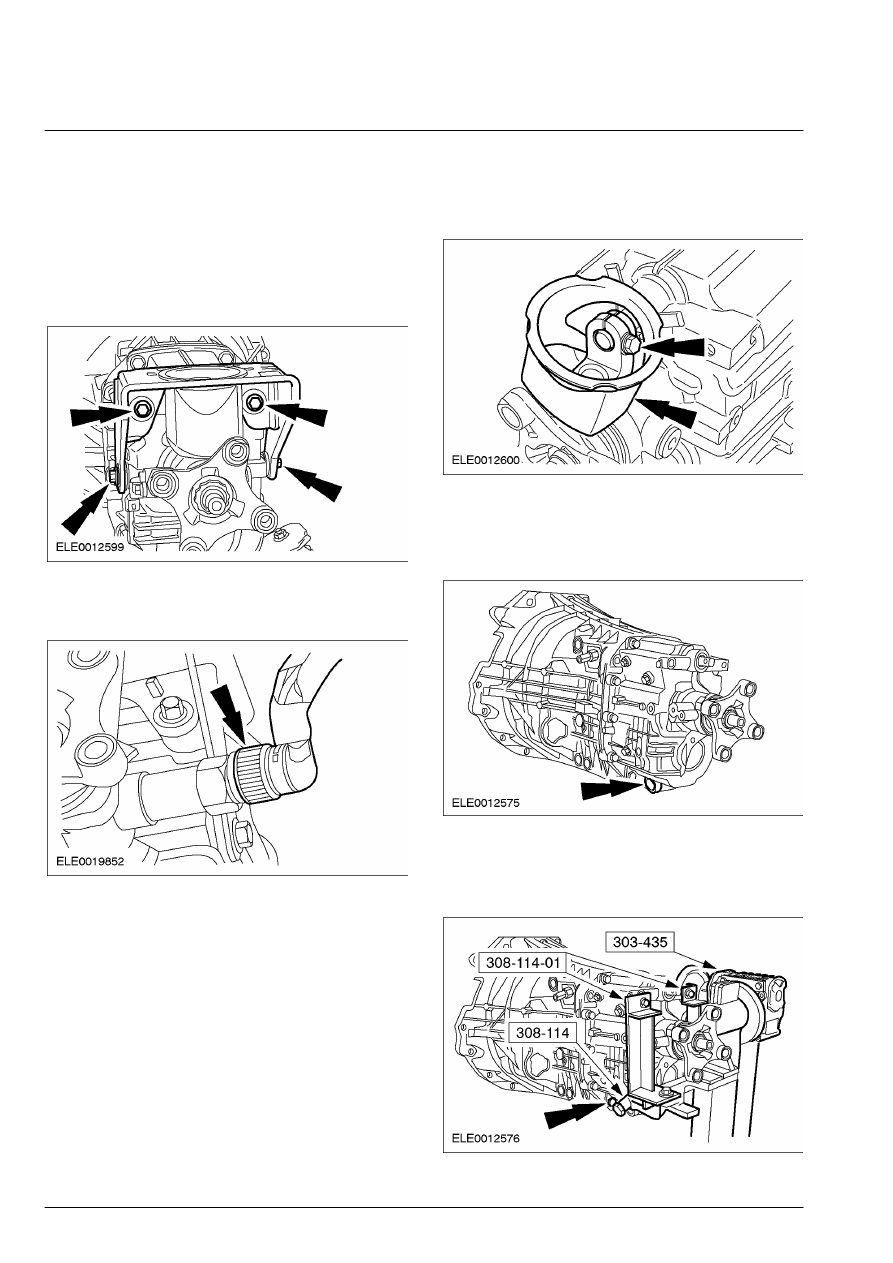

1. ПРИМЕЧАНИЕ: Все подшипники подобраны

в пару и их не  следует путать.

    Снимите опорный кронштейн рычага

переключения передач и датчик скорости
автомобиля (VSS).







Автомобили с тахографом
 2.  Снимите датчик тахографа.







Все автомобили
 3.  Снимите соединительную втулку рычага

переключения передач и чехол
соединительной втулки.









4.  Слейте масло из коробки передач.

        •  Снимите сливную пробку.
        •  Дайте маслу стечь в подходящую  емкость.









5.  Установите коробку передач на  стенд.

        •  Выверните болт крепления картера  коробки

передач.







308-03A-37

Механическая коробка передач в блоке с ведущим 308-03A-37

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



РАЗБОРКА (ПОДОЛЖЕНИЕ)



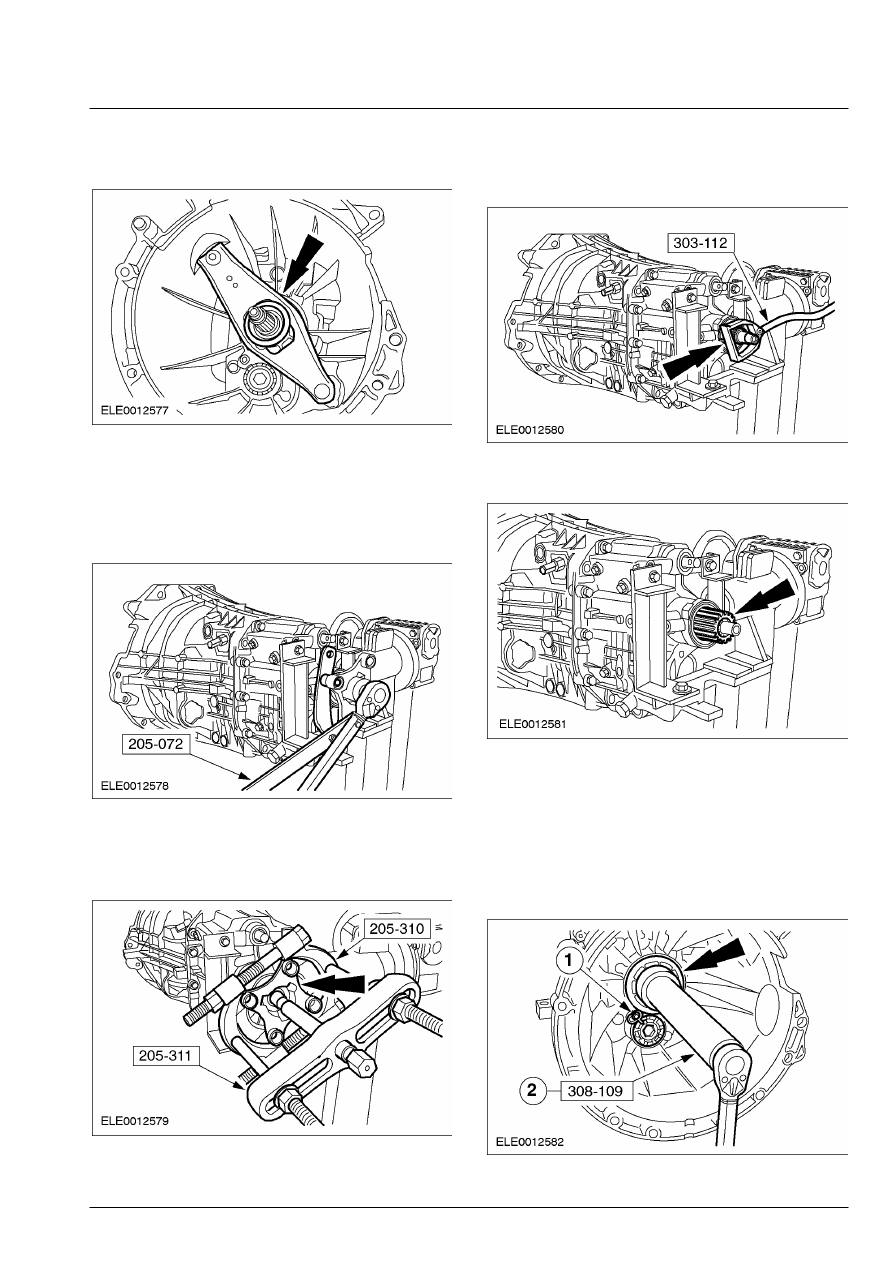

6.  Снимите подшипник выключения

сцепления и рычаг выключения сцепления.









7.  Используя специальный инструмент,

снимите гайку крепления фланца
вторичного  вала.

        •  Отбракуйте гайку за ее дальнейшей

ненадобностью.









8.  Используя специальные инструменты,

снимите фланец вторичного вала.

        •  Снимите брызговик.









9.  Используя специальный инструмент,

снимите масляное уплотнение вторичного
вала.









10.  Снимите импульсное кольцо VSS.









11.  Используя специальный инструмент,

снимите направляющую втулку
первичного  вала.

       1. Снимите стопорную планку держателя

подшипника.

       2. Установите специальный инструмент и

снимите направляющую втулку.







308-03A-38

Механическая коробка передач в блоке с ведущим 308-03A-38

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



РАЗБОРКА (ПОДОЛЖЕНИЕ)



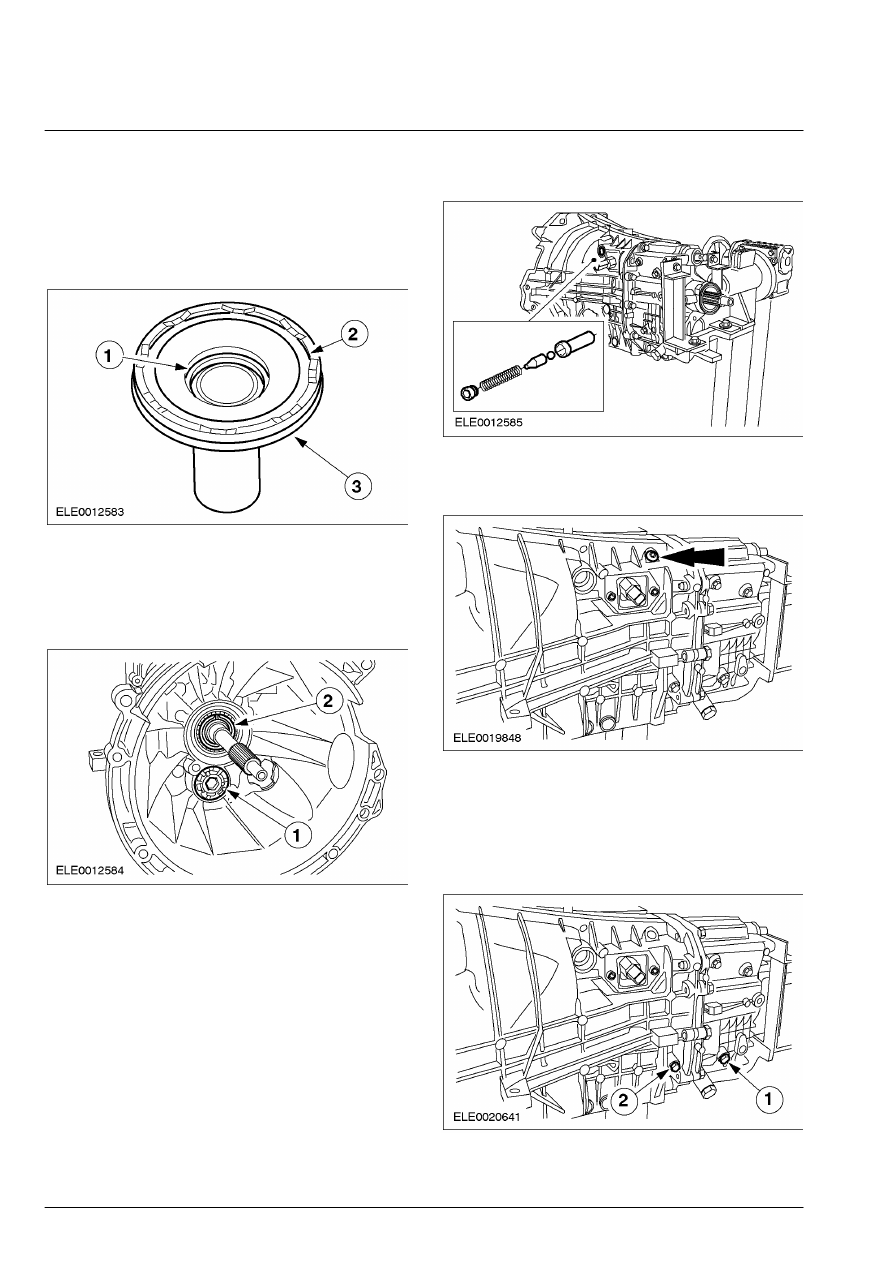

12.  Разберите направляющую втулку

первичного вала.

       1. Снимите масляное уплотнение.
       2. Снимите упорную шайбу.
       3. Снимите уплотнительное кольцо  круглого

сечения.









13.  Снимите подшипник промежуточного

вала.

       1. Снимите держатель подшипника.
       2. Снимите стопорное кольцо.









14.  Снимите механизм блокировки выбора

передач.









15.  Выверните болт стопорной планки вала

выбора передач.









16.  Отпустите и выверните болты крепления

оси промежуточной шестерни передачи
заднего хода.

       1. Отпустите болт.
       2. Выверните болт.







308-03A-39

Механическая коробка передач в блоке с ведущим 308-03A-39

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



РАЗБОРКА (ПОДОЛЖЕНИЕ)



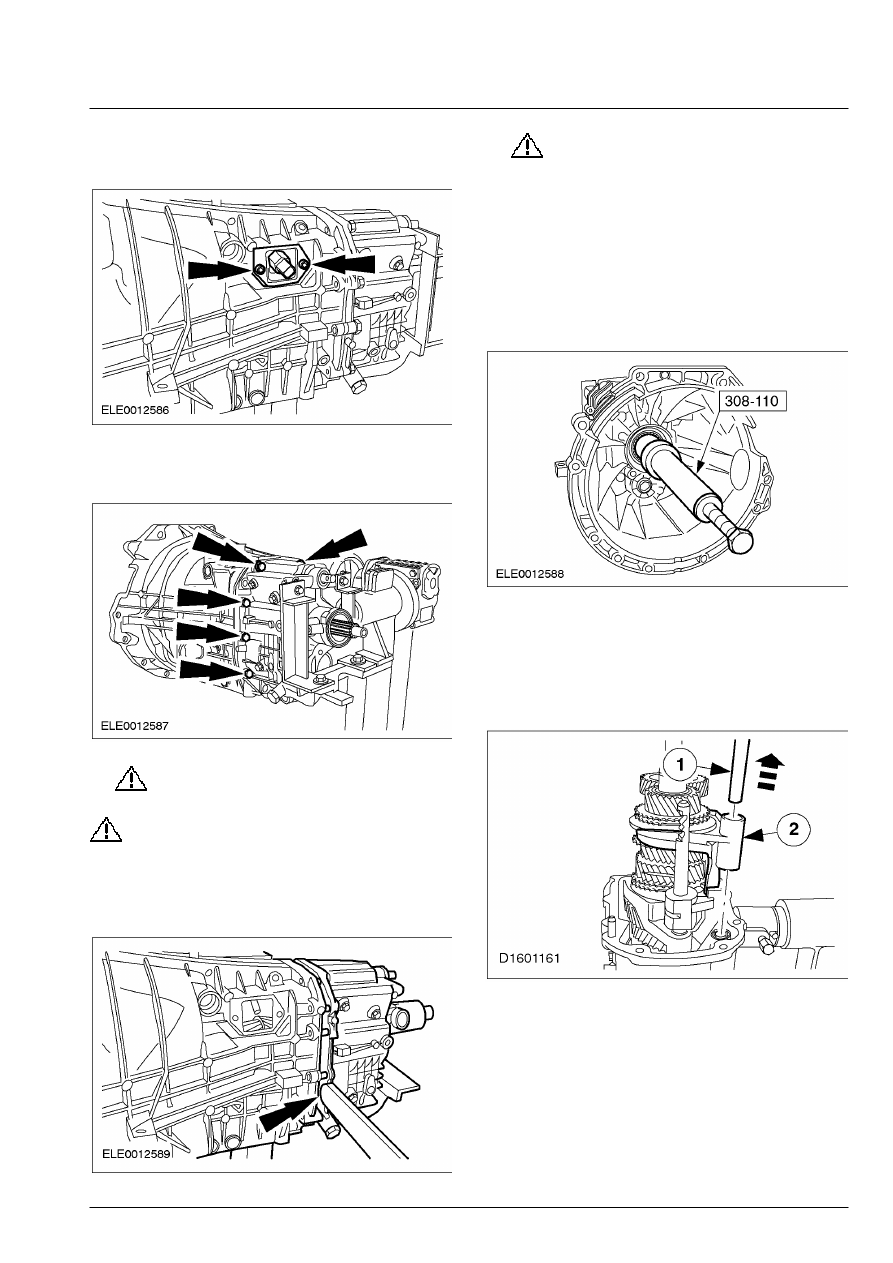

17.  Снимите переключатель фонарей заднего

хода.









18.  Выверните болты крепления картера

коробки передач (девять болтов).







19.

ПРЕДОСТЕРЕЖЕНИЕ: Не снимайте

установочные штифты  картера.

ПРЕДОСТЕРЕЖЕНИЕ: Прикладывайте

рычаг только к ребрам  жесткости.

    Используя подходящий рычаг,

рассоедините две секции картера коробки
передач.







20.

ПРЕДОСТЕРЕЖЕНИЕ: Не

прикладывайте повышенное усилие к
первичному валу.  Это может привести
к повреждению  кольца синхронизатора
четвертой  передачи.

ПРИМЕЧАНИЕ: Придержите специальный
инструмент с  помощью выколотки.
    Используя специальный инструмент,

снимите переднюю секцию картера
коробки  передач.









21.  Снимите вилку выбора третьей и

четвертой передачи.

       1. Снимите вспомогательный вал выбора

передач.

       2. Снимите вилку выбора передач.
