Ford Transit (2001 год). Руководство - часть 362

308-03A-52

Механическая коробка передач в блоке с ведущим 308-03A-52

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



РАЗБОРКА И СБОРКА ПОДСБОРОК



Вал управления переключением передач



Разборка



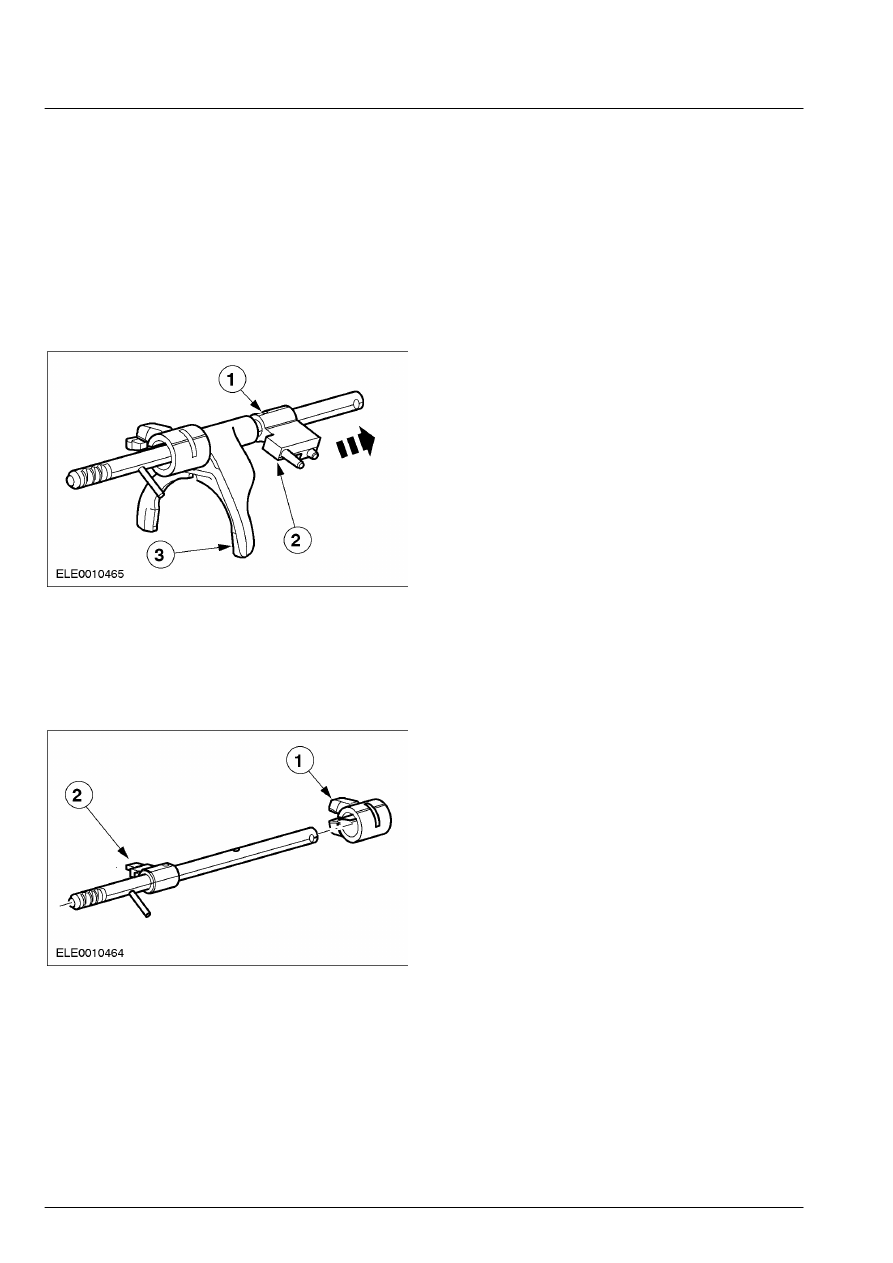

1.  Разберите вал управления  переключением

передач.

       1. Извлеките цилиндрический штифт.
       2. Снимите палец переключения передач.
       3. Снимите вилку выбора передач.









2.  Разберите вал управления  переключением

передач (продолжение)

       1. Снимите стопорную втулку.
       2. Извлеките цилиндрический штифт и

снимите палец выбора передач.







Сборка

1. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

цилиндрические штифты не выступают из
отверстий.

    При сборке выполните процедуру  разборки

в обратной последовательности.

308-03A-53

Механическая коробка передач в блоке с ведущим 308-03A-53

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СБОРКА



СБОРКА

Коробка передач (16 118 8)



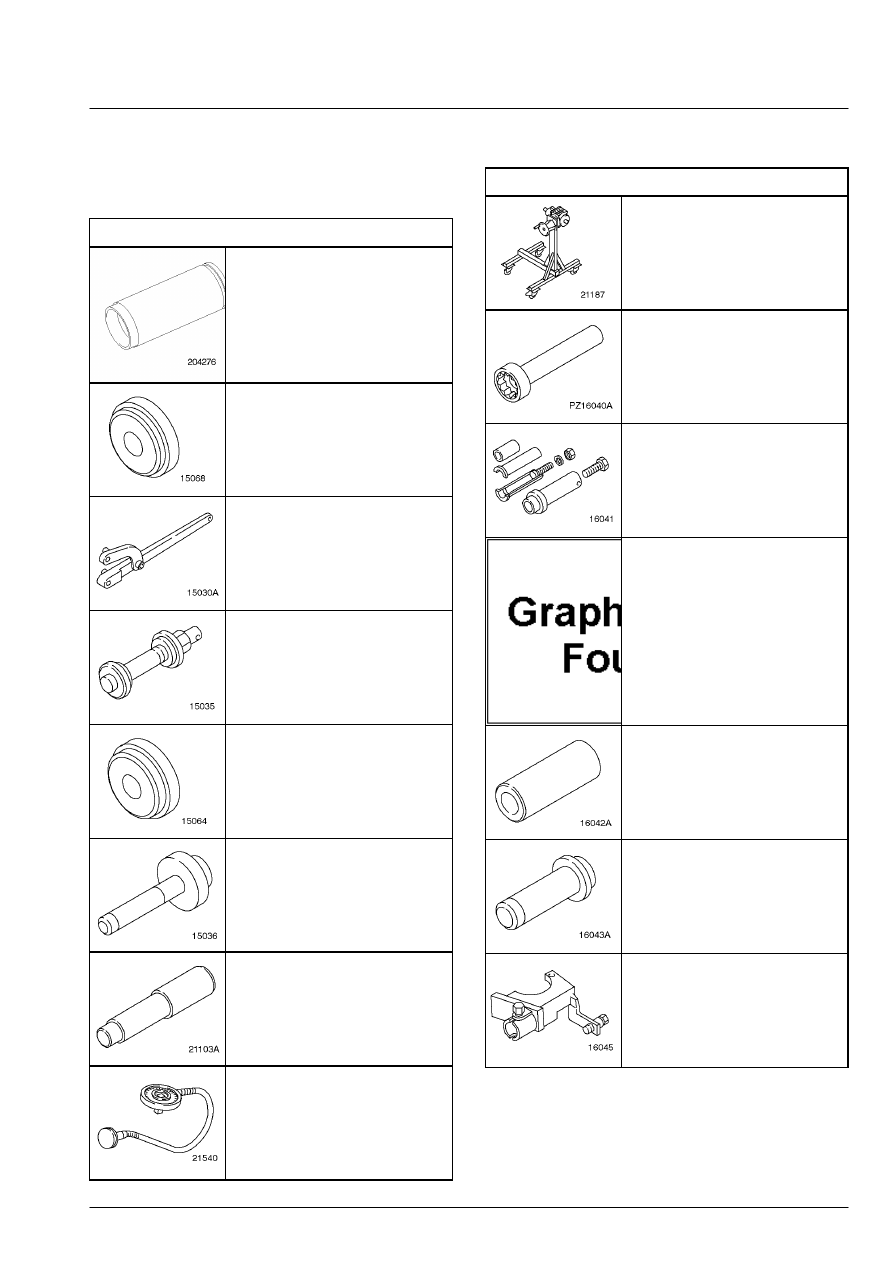

Специальный инструмент



Приспособление для
установки втулки  полуоси
204-276 (14-055)



Переходник для 205-066
205-066-04 (15-068)



Универсальный гаечный ключ
для  удерживания фланцев
205-072 (15030А)



Приспособление для
установки  внутреннего
кольца подшипника
дифференциала
205-074 (15-035)



Переходник для 205-074
205-074-01 (15-064)



Приспособление для
установки  масляного
уплотнения задней ступицы
205-075 (15-036)



Приспособление для выверки
ведомого  диска сцепления
303-173 (21-103A)



Угломер для затягивания
болтов
303-174 (21-540)

Специальный инструмент





Стенд
303-435 (21-187)

Торцевой ключ для
направляющей  втулки
308-109 (16-040A)

Съемник / приспособление
для  установки передней
секции картера
308-110 (16-041)

Резьбовой вал
308-111 (16-042A-01)

Переходник для 308-111
308-111-01 (16-042A)

Приспособление для
установки  масляного
уплотнение фланца
вторичного  вала
308-112 (16-043A)

Опорный кронштейн для 303-
435
308-114 (16-045)

308-03A-54

Механическая коробка передач в блоке с ведущим 308-03A-54

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СБОРКА (ПОДОЛЖЕНИЕ)

Специальный инструмент



Опорные кронштейны для
308-114
308-114-01 (16-045-01)



Общее оборудование





Торцевая головка на 17 мм



Наименование



Спецификация



Трансмиссионная
жидкость для
механической коробки
передач

WSD-M2C200-C

Герметик WSS-M2G348-A10

Герметик ESK-M4G242-A

Смазка ESD-M2C220-A



Сборка

Все автомобили
1. ПРИМЕЧАНИЕ: При сборке смажьте все

движущиеся  части трансмиссионной
жидкостью для  механической коробки передач.

ПРИМЕЧАНИЕ: Очистите и проверьте все части
на  наличие износа и повреждений.
УСТАНОВИТЕ новые элементы по  мере
необходимости.
ПРИМЕЧАНИЕ: При установке новой задней
секции  картера коробки передач, установите
установочные штифты с выступанием 24 ±0.5  мм.
    Используя специальные инструменты,

установите подшипник вторичного вала.









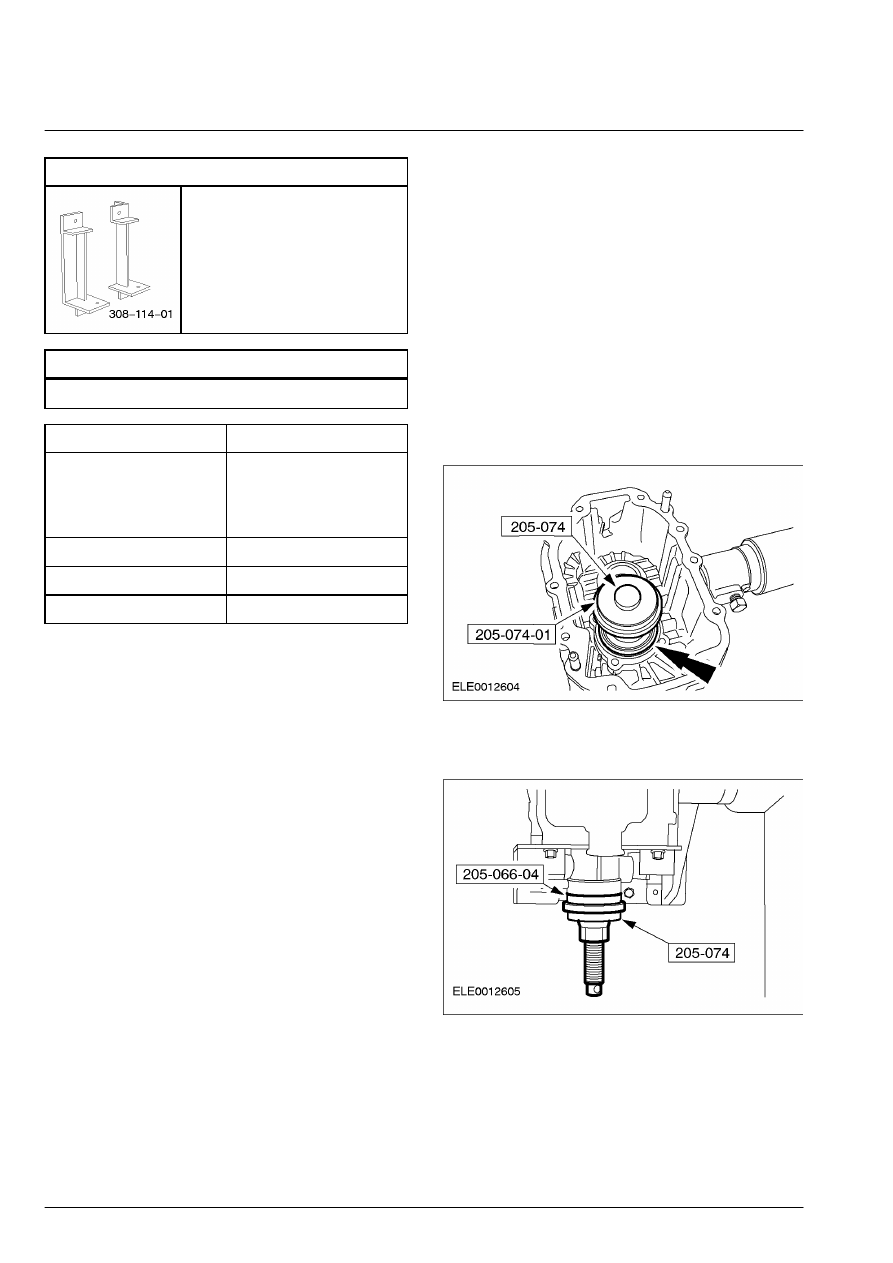

2.  Используя специальные инструменты,

установите подшипник вторичного вала.







308-03A-55

Механическая коробка передач в блоке с ведущим 308-03A-55

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СБОРКА (ПОДОЛЖЕНИЕ)

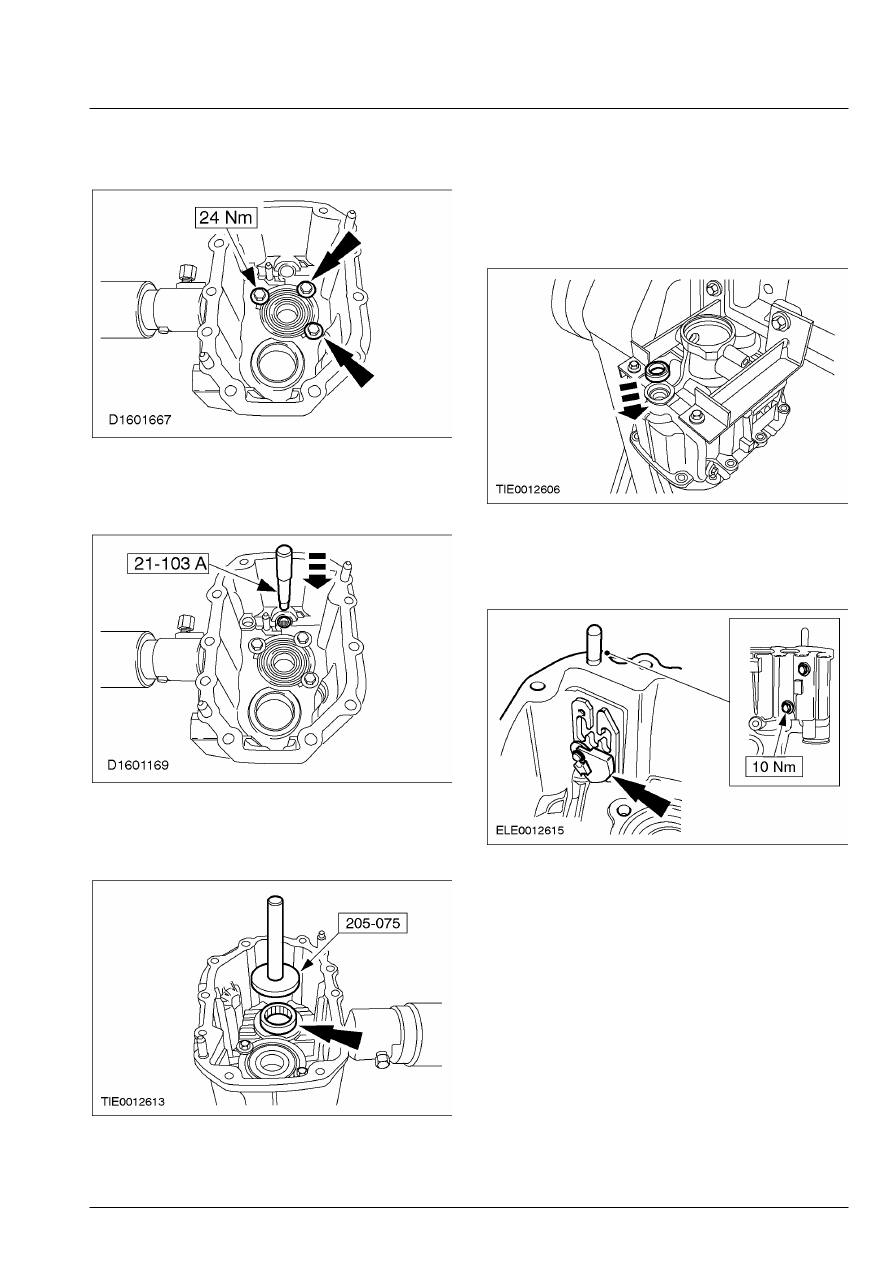

3.  Установите болты крепления подшипника

вторичного вала.









4.  Используя специальный инструмент,

установите подшипник главного вала
выбора  передач.









5.  Используя специальный инструмент,

установите задний подшипник
промежуточного вала.









6.  Смажьте уплотнительный выступ

масляного уплотнения главного вала

выбора  передач; для этого используется
консистентная смазка .

 7.  Используя такой инструмент, как

торцевая головка на 17 мм , установите
масляное уплотнение главного  вала выбора
передач.







8. ПРИМЕЧАНИЕ: Установите новые болты

крепления  кулисы выбора передач.

    Установите кулису выбора передач.
