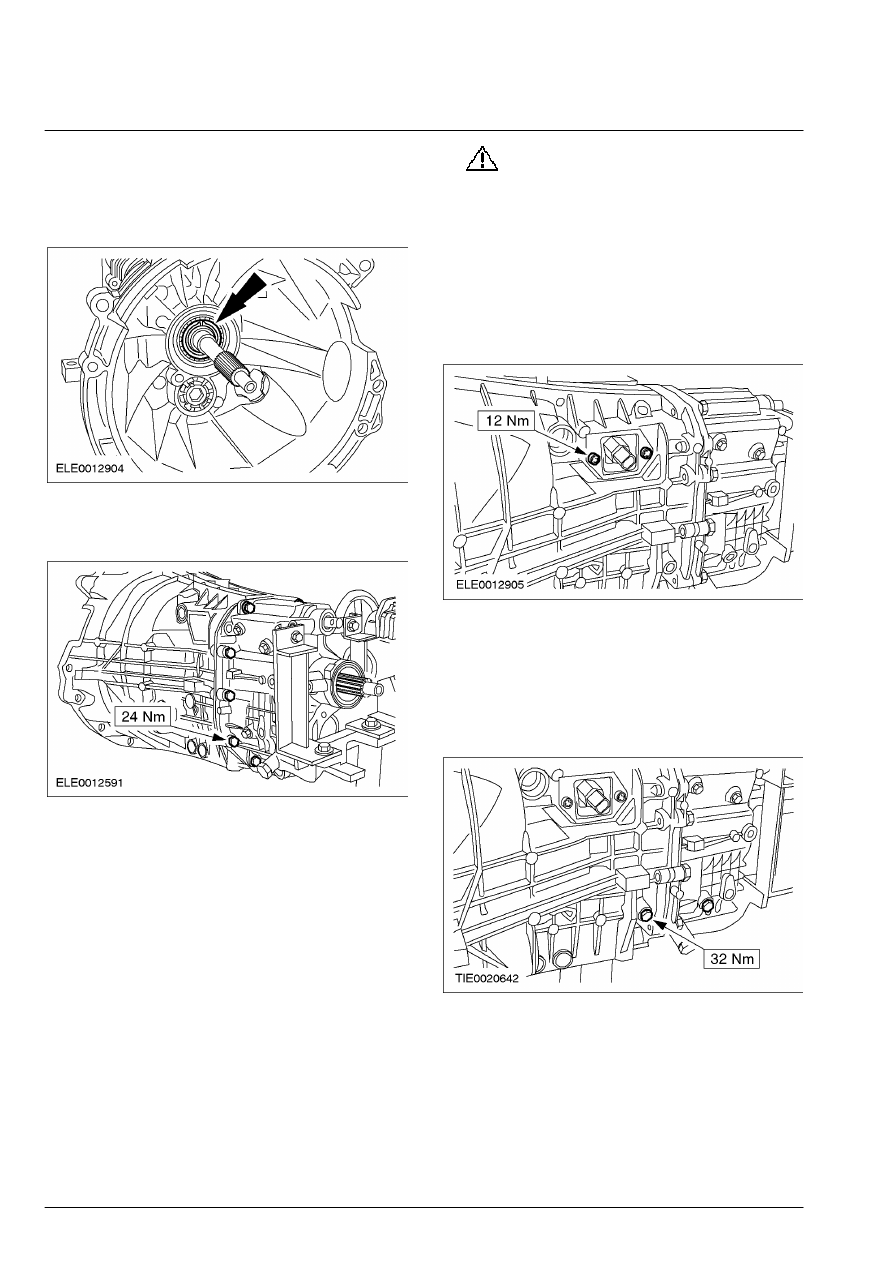

308-03A-60

Механическая коробка передач в блоке с ведущим 308-03A-60

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СБОРКА (ПОДОЛЖЕНИЕ)

25. ПРИМЕЧАНИЕ: Установите новое стопорное

кольцо  первичного вала.

    Установите стопорное кольцо  первичного

вала.









26.  Установите болты крепления картера

коробки передач.







27.

ПРЕДОСТЕРЕЖЕНИЕ: Проверьте

прокладку переключателя  фонарей
заднего хода.  Если прокладка не
закреплена или  повреждена,
отбракуйте переключатель  фонарей
заднего хода.

ПРИМЕЧАНИЕ: Установите новые болты
крепления  переключателя фонарей заднего хода.
    Установите переключатель фонарей

заднего хода.









28.  Установите передний болт крепления оси

промежуточной шестерни передачи заднего
хода

        •  Затяните болты крепления оси

промежуточной шестерни передачи заднего
хода.







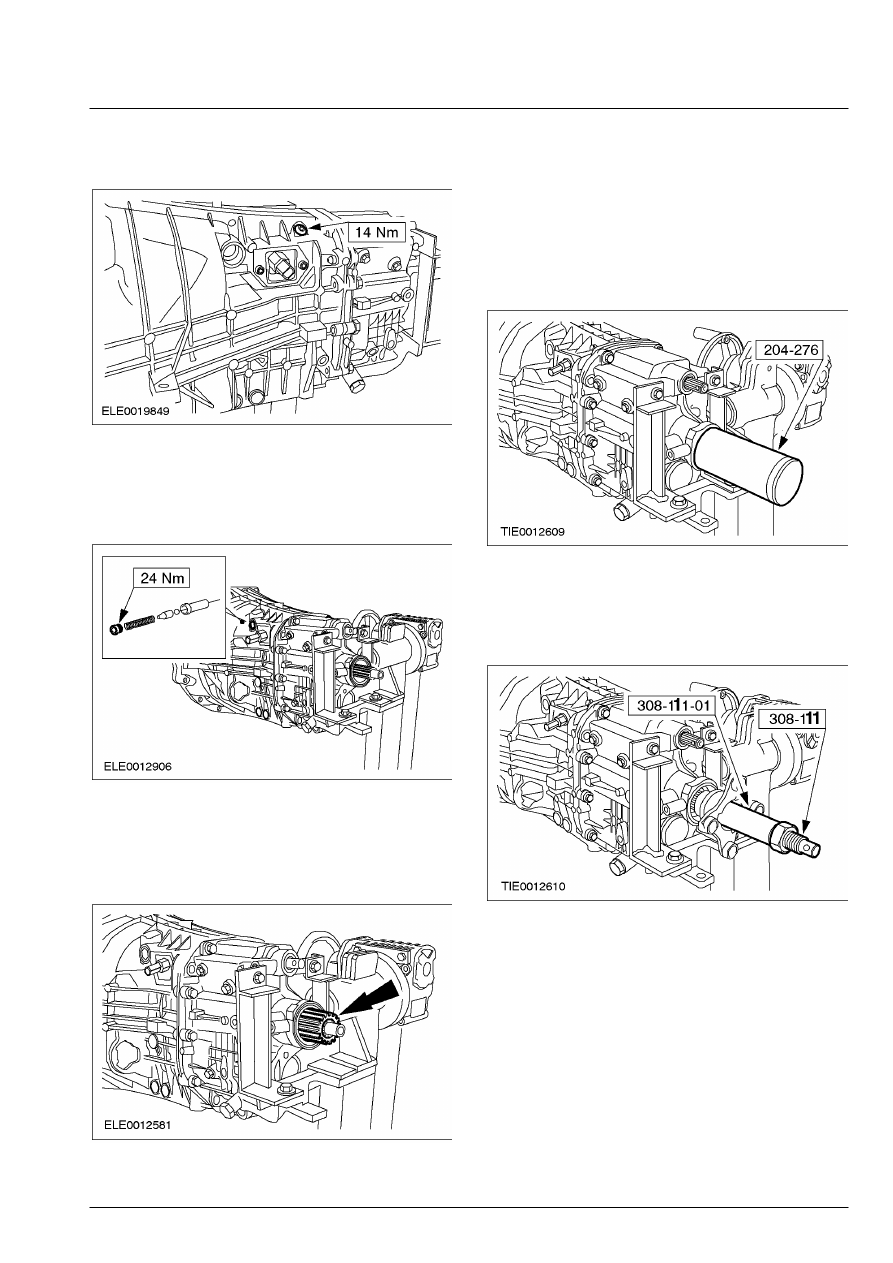

308-03A-61

Механическая коробка передач в блоке с ведущим 308-03A-61

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СБОРКА (ПОДОЛЖЕНИЕ)



29.  Установите болт стопорной пластины

вала выбора передач.









30.  Нанесите    герметик на  заглушку

механизма блокировки выбора  передач.

 31.  Установите механизм блокировки выбора

передач.







32. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

внутренние  шлицы импульсного кольца
датчика обращены  к фланцу вторичного вала.

    Установите импульсное кольцо VSS.









33.  Смажьте уплотнительный выступ

масляного уплотнения вторичного вала;
для  этого используется     консистентная
смазка .

 34.  Используя специальный инструмент,

установите масляное уплотнение
вторичного  вала.

        •  Установите брызговик.









35.  Используя специальные инструменты,

установите фланец вторичного вала.

        •  Придерживайте специальный инструмент  с

помощью выколотки.







36. ПРИМЕЧАНИЕ: Установите новую гайку

крепления  фланца вторичного вала.

    Нанесите на резьбу и сопрягаемую

поверхность гайки крепления вторичного
вала    герметик.

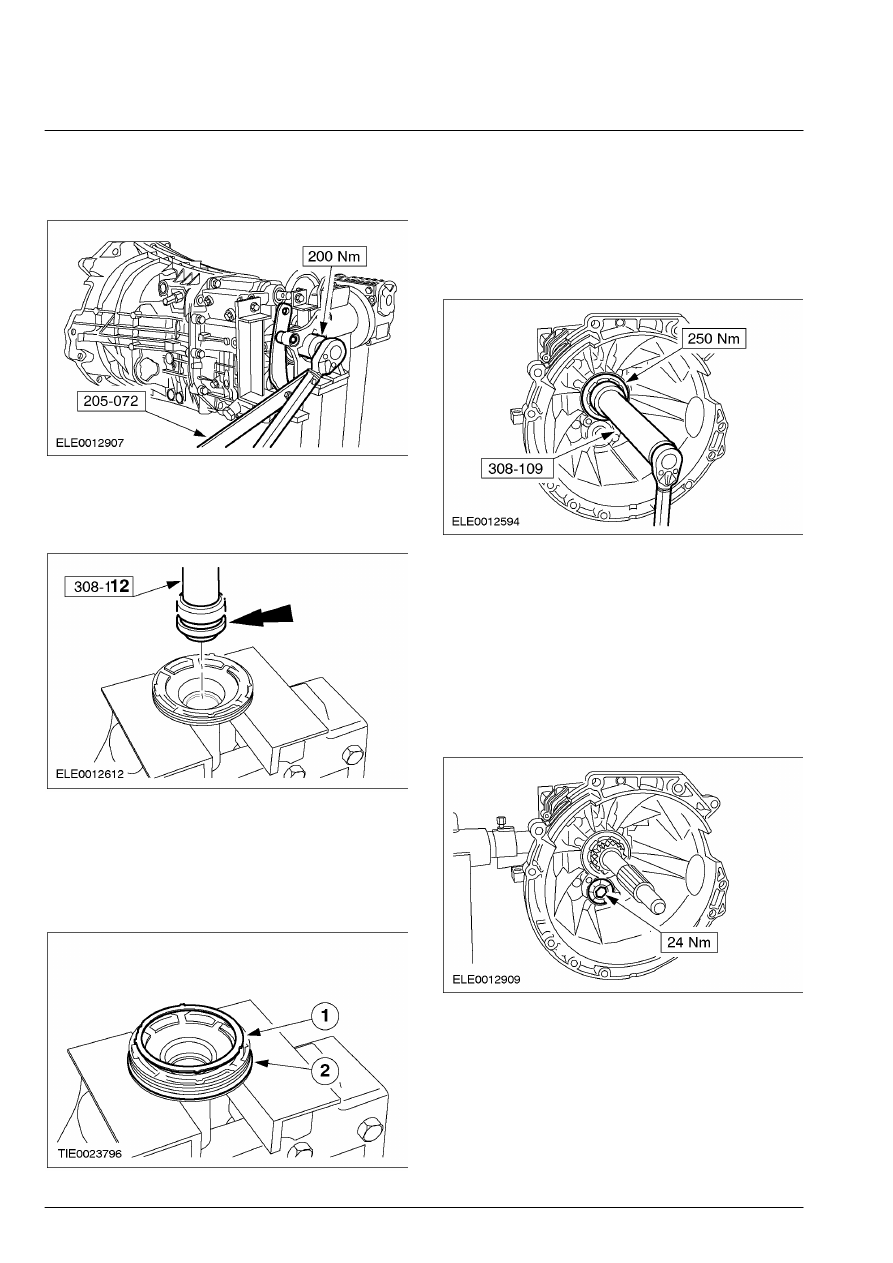

308-03A-62

Механическая коробка передач в блоке с ведущим 308-03A-62

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СБОРКА (ПОДОЛЖЕНИЕ)

 37.  Используя специальный инструмент,

установите гайку крепления фланца
вторичного вала.









38.  Используя специальный инструмент,

установите масляное уплотнение
направляющей втулки первичного вала.









39.  Установите направляющую втулку

первичного вала.

       1. Установите упорную шайбу.
       2. Установите уплотнительное кольцо

круглого сечения.









40.  Смажьте резьбу направляющей втулки

первичного вала и уплотнительное кольцо
круглого сечения; для этого используется
консистентная смазка

 41.  Используя специальный инструмент,

установите направляющую втулку
первичного  вала.









42.  Смажьте резьбу держателя подшипника

промежуточного вала и уплотнительное
кольцо круглого сечения; для этого
используется     консистентная смазка .

43. ПРИМЕЧАНИЕ: Установите новое

уплотнительное  кольцо круглого сечения
держателя  подшипника промежуточного вала.

    Установите держатель подшипника

промежуточного вала.







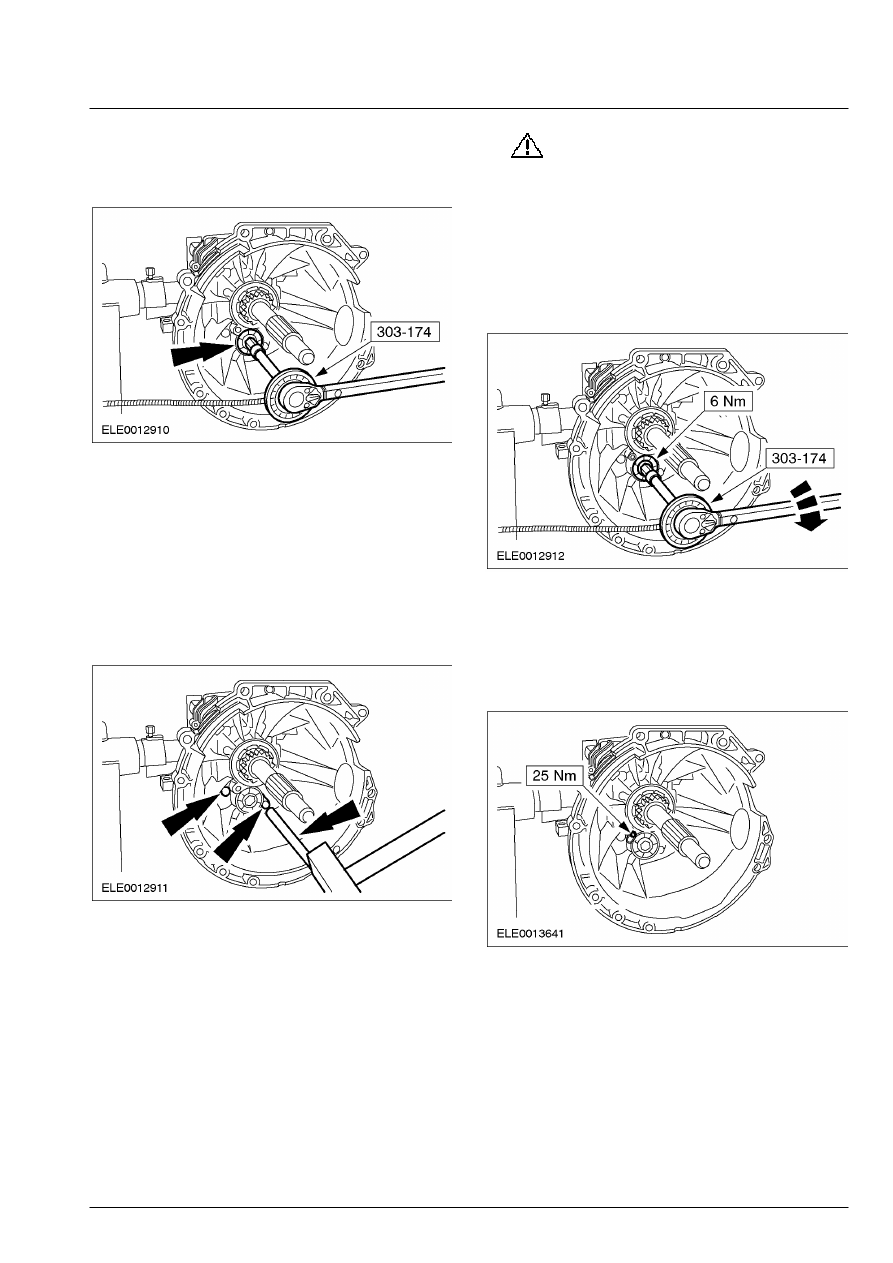

308-03A-63

Механическая коробка передач в блоке с ведущим 308-03A-63

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СБОРКА (ПОДОЛЖЕНИЕ)



44.  Используя специальный инструмент,

отпустите держатель подшипника
промежуточного вала на 80 градусов.







45. ПРИМЕЧАНИЕ: Разверните картер коробки

передач  вниз, как минимум, на 45 градусов.

    Отрегулируйте промежуточный вал.
        •  Используя подходящую латунную

выколотку и молоток с мягким покрытием,
ударьте два раза по каждому из выступов.
Это приведет к перемещению  переднего
подшипника промежуточного вала к
держателю подшипника.







46.

ПРЕДОСТЕРЕЖЕНИЕ: Следует

обеспечить предписанный  момент
затяжки.

    Используя специальный инструмент,

поверните держатель подшипника на 20
градусов.

        •  Если указанный момент затяжки не

достигнут, повторите действия по
предыдущим двум пунктам.







47. ПРИМЕЧАНИЕ: Установите новый болт

стопорной планки  держателя подшипника
промежуточного  вала.

    Установите стопорную планку держателя

подшипника промежуточного вала.
