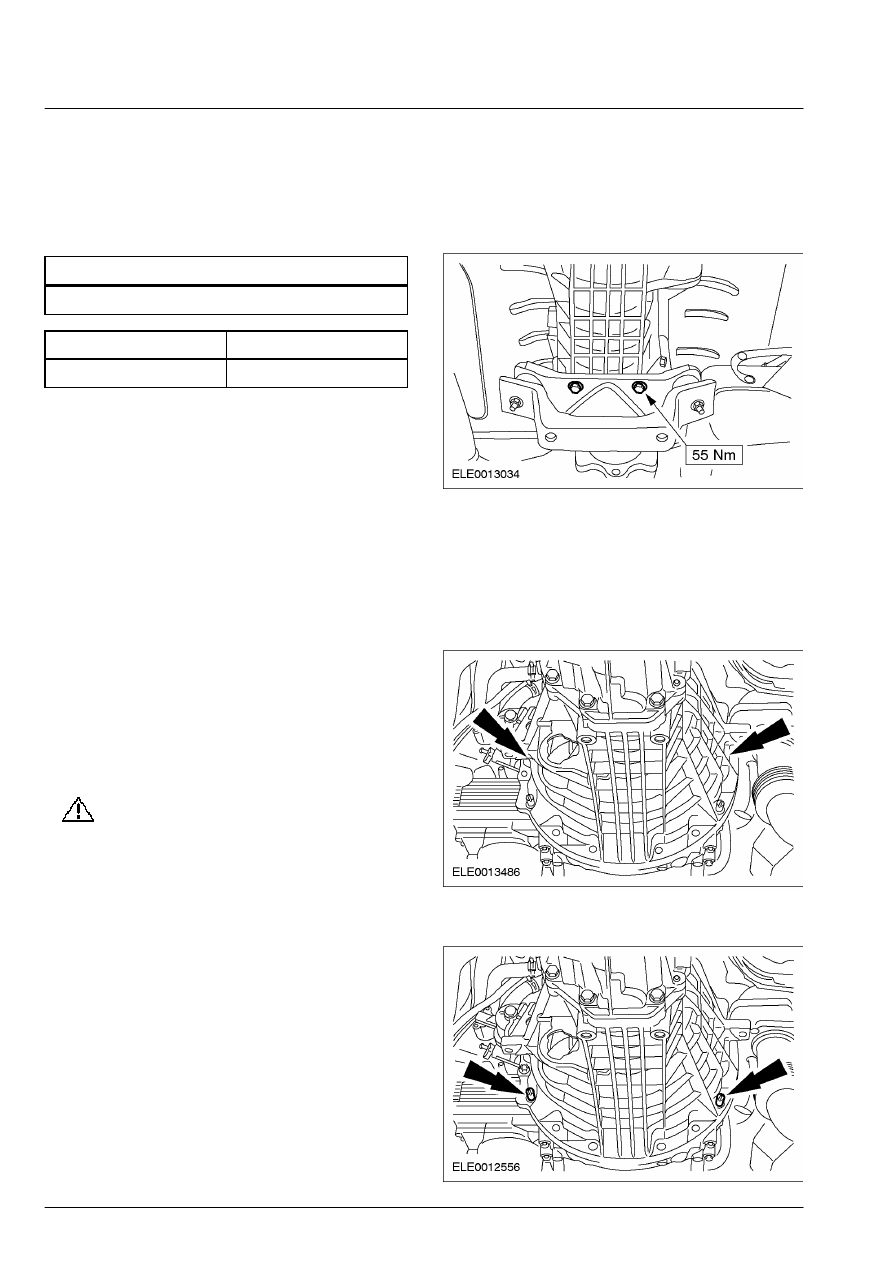

308-03A-72

Механическая коробка передач в блоке с ведущим 308-03A-72

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



УСТАНОВКА



Коробка передач — 2.4 л дизель, В комплектацию автомобиля не входит:

Автоматическое переключение передач/Автоматическое переключение передач

(16 114 0)



Общее оборудование





Домкрат для коробки передач (2  шт.)



Наименование



Спецификация



Смазка ESD-M2C220-A



Установка

Все автомобили
 1.  Проверьте направляющий подшипник на

наличие повреждений.  При наличии
повреждений  установите новый
направляющий подшипник    За
дополнительной информацией обратитесь к
Разделу 308-01A / 308-01B.

2. ПРИМЕЧАНИЕ: Не наносите смазку на вновь

устанавливаемый направляющий  подшипник.

    Нанесите приблизительно один грамм

смазки на направляющий подшипник; для
этого  используется     консистентная смазка
.

 3.  Нанесите тонкий слой смазки на

направляющую втулку первичного вала;
для  этого используется     консистентная
смазка  .

4.

ПРЕДОСТЕРЕЖЕНИЕ: Не наклоняйте

коробку передач в  процессе установки.
Это может привести к  повреждению
направляющего подшипника.

    Используя соответствующий     домкрат для

коробки передач , подстыкуйте коробку
передач к  двигателю.

 5.  Установите опорную подушку коробки

передач.







6. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте  полностью болты крепления
коробки  передач.

    Установите один болт крепления коробки

передач с правой стороны и один с левой
стороне.









7.  Снимите установочные шпильки.







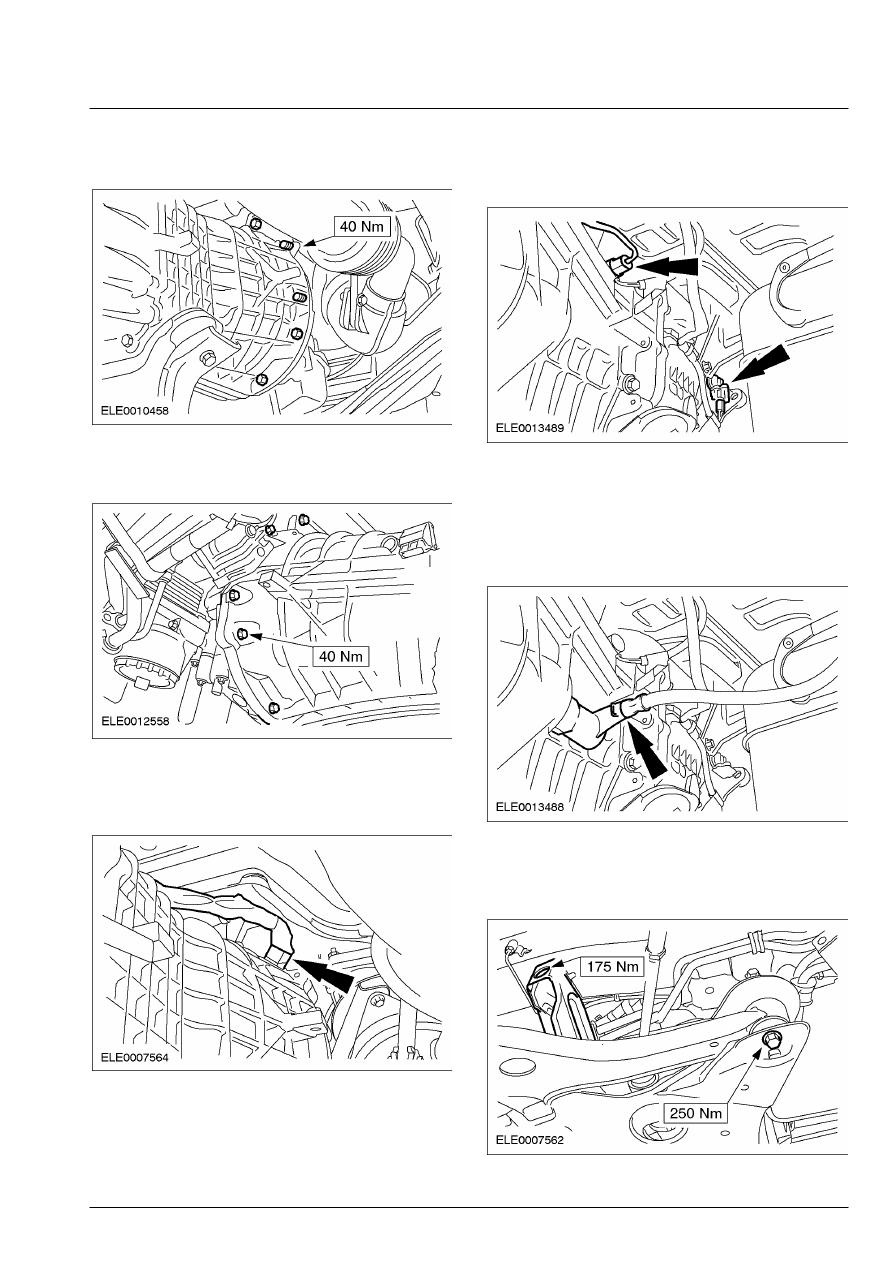

308-03A-73

Механическая коробка передач в блоке с ведущим 308-03A-73

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



УСТАНОВКА (ПОДОЛЖЕНИЕ)



8.  Установите оставшиеся болты крепления

коробки передач с правой стороны.









9.  Установите оставшиеся болты крепления

коробки передач с левой стороны.









10.  Состыкуйте штекерный разъем датчика

положения коленчатого вала (CKP) и
закрепите  экран.









11.  Состыкуйте штекерные разъемы

переключателя фонарей заднего хода и
датчика скорости автомобиля (VSS).







12. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

шток рабочего  цилиндра сцепления правильно
сцеплен с  рычагом выключения сцепления.

    Подсоедините рабочий цилиндр  сцепления

к коробке передач.









13.  Поднимите поперечину переднего моста и

затяните четыре болта крепления
(показана  левая сторона).







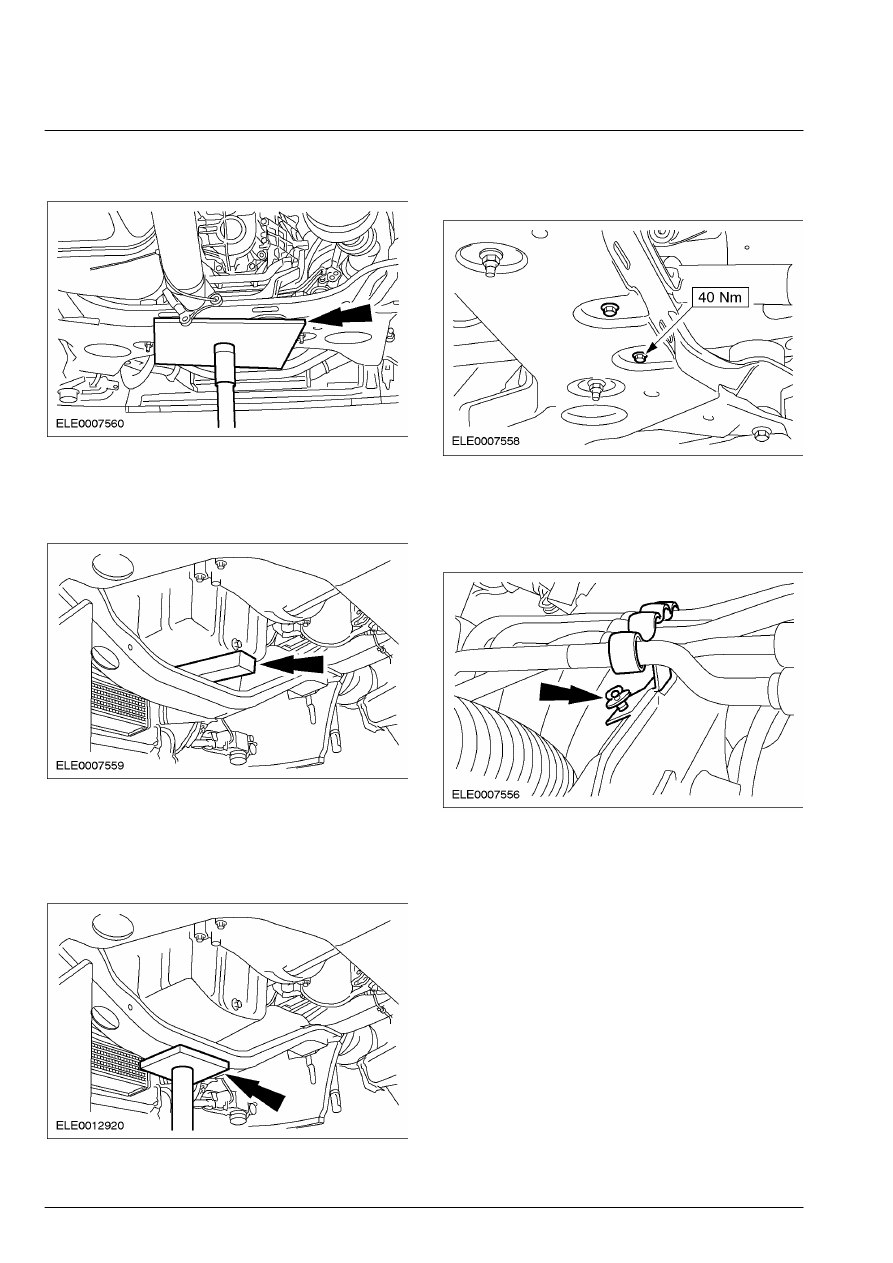

308-03A-74

Механическая коробка передач в блоке с ведущим 308-03A-74

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



УСТАНОВКА (ПОДОЛЖЕНИЕ)



14.  Уберите     домкрат для коробки передач

из-под поперечины переднего моста.







15. ПРИМЕЧАНИЕ: При использовании

двухстоечного  подъемника.

    Уберите деревянный брусок.







16. ПРИМЕЧАНИЕ: При использовании

четырехстоечного  подъемника.

    Уберите     домкрат для коробки передач

из-под поперечины двигателя.









17.  Установите болты крепления опорной

подушки коробки передач к поперечине
переднего моста.







Автомобили с дополнительным  отопителем
  18.  Закрепите магистрали усилителя  рулевого

управления на поперечине  переднего
моста.







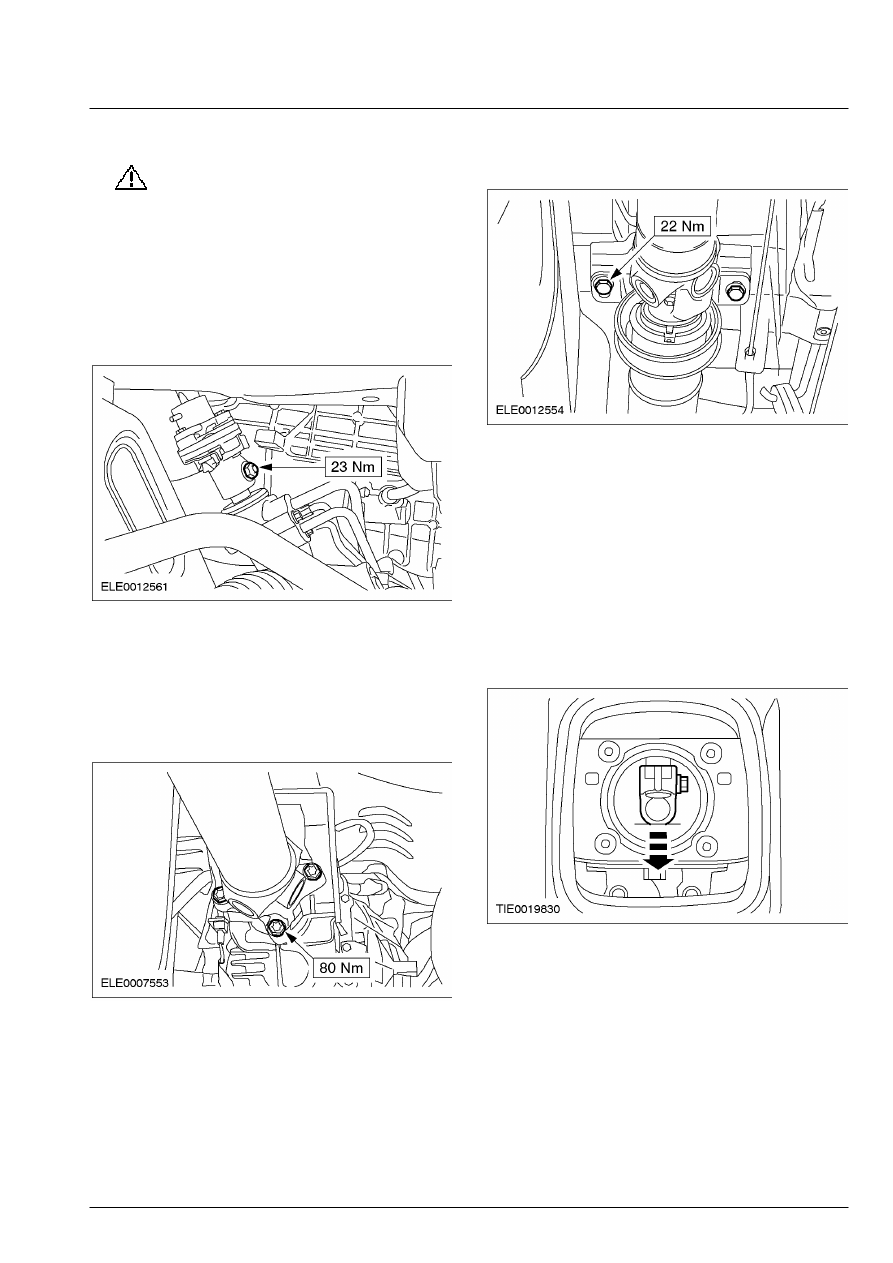

308-03A-75

Механическая коробка передач в блоке с ведущим 308-03A-75

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



УСТАНОВКА (ПОДОЛЖЕНИЕ)

Все автомобили

19.

ПРЕДУПРЕЖДЕНИЕ: Установите

новую гайку шарнирной муфты
рулевой колонки.  Несоблюдение этого
указания может  привести к
травматическим последствиям.

ПРИМЕЧАНИЕ: Убедитесь в том, что передние
колеса  направлены прямо вперед.
    Подсоедините шарнирную муфту рулевой

колонки к шестерне рулевого механизма.







20. ПРИМЕЧАНИЕ: Выверите положение

отметки на фланце  карданного вала
относительно отметки на  фланце вторичного
вала коробки передач.

    Подсоедините карданный вал к фланцу

вторичного вала коробки передач.









21.  Затяните болты крепления передней

промежуточной опоры карданного вала.









22.  Опустите автомобиль.

23. ПРИМЕЧАНИЕ: Коробка передач должна

находиться в  положении третьей передачи.
Неследование этому указанию  может привести
к проблемам при  переключении передач.

ПРИМЕЧАНИЕ: Вал выбора передач следует
полностью  оттянуть назад, а зажимной болт
должен  оставаться в горизонтальном положении.
    Переключите коробку передач на третью

передачу посредством перемещения вала
выбора передач в указанном направлении.
