Ford Transit (2001 год). Руководство - часть 375

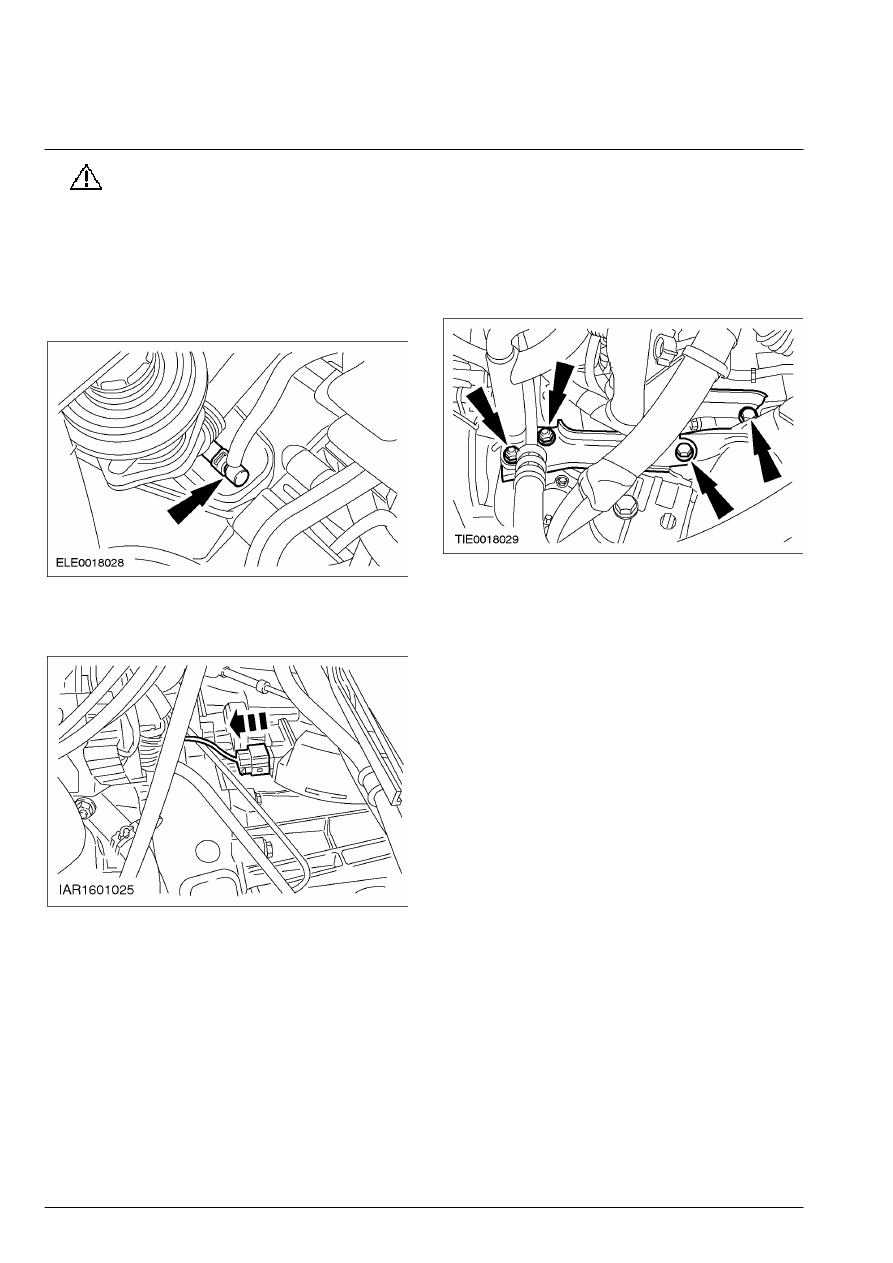

308-03B-22

Механическая коробка передач в блоке с ведущим 308-03B-22

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



СНЯТИЕ (ПОДОЛЖЕНИЕ)

16.

ПРЕДОСТЕРЕЖЕНИЕ: При попадании

тормозной жидкости на  лакокрасочное
покрытие пораженный участок
требуется незамедлительно промыть
холодной водой.

    Отсоедините питающий трубопровод

рабочего цилиндра сцепления от коробки
передач в блоке с ведущим мостом.









17.  Рассоедините штекерный разъем

переключателя фонарей заднего хода.









18.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь
к Разделу 100-02.

Автомобили с дополнительным  отопителем
  19.  Отсоедините кронштейн крепления

дополнительного отопителя от коробки
передач в блоке с ведущим мостом.







Все автомобили

308-03B-23

Механическая коробка передач в блоке с ведущим 308-03B-23

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



СНЯТИЕ





21.

ПРЕДУПРЕЖДЕНИЕ: Опорная балка

двигателя должна быть  расположена
горизонтально, а переходные  штыри
должны быть совмещены с
отверстиями в  масляном картере.

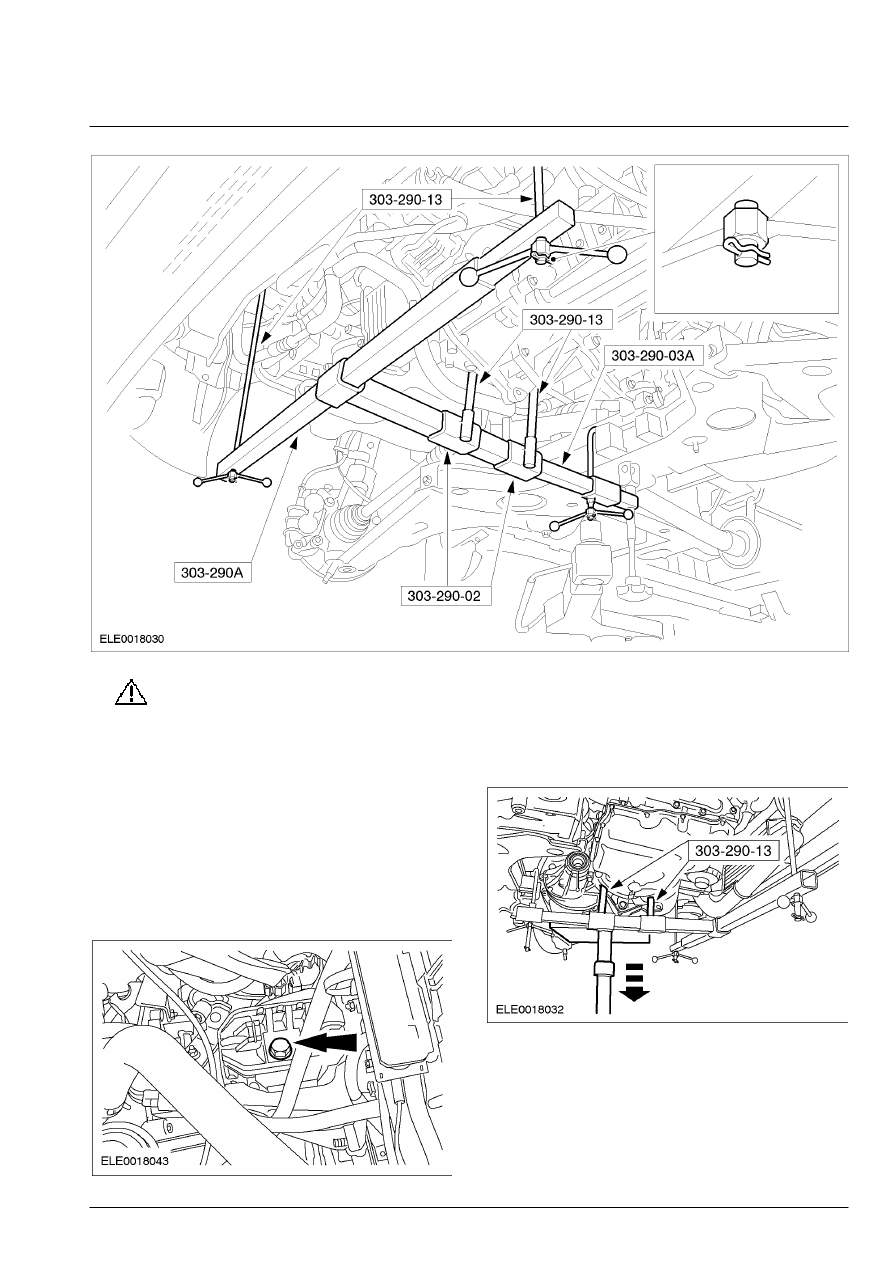

    Установите специальные  инструменты.
 22.  Используя соответствующий     домкрат

для коробки передач , подоприте коробку
передач в блоке с  ведущим мостом.

 23.  Снимите заднюю гайку опоры двигателя и

коробки передач в блоке с ведущим
мостом.









24.  Используя     домкрат для коробки передач

, опустите двигатель в сборе с коробкой
передач в блоке с ведущим мостом
настолько,  чтобы нагрузка легла на
опорную балку  двигателя.







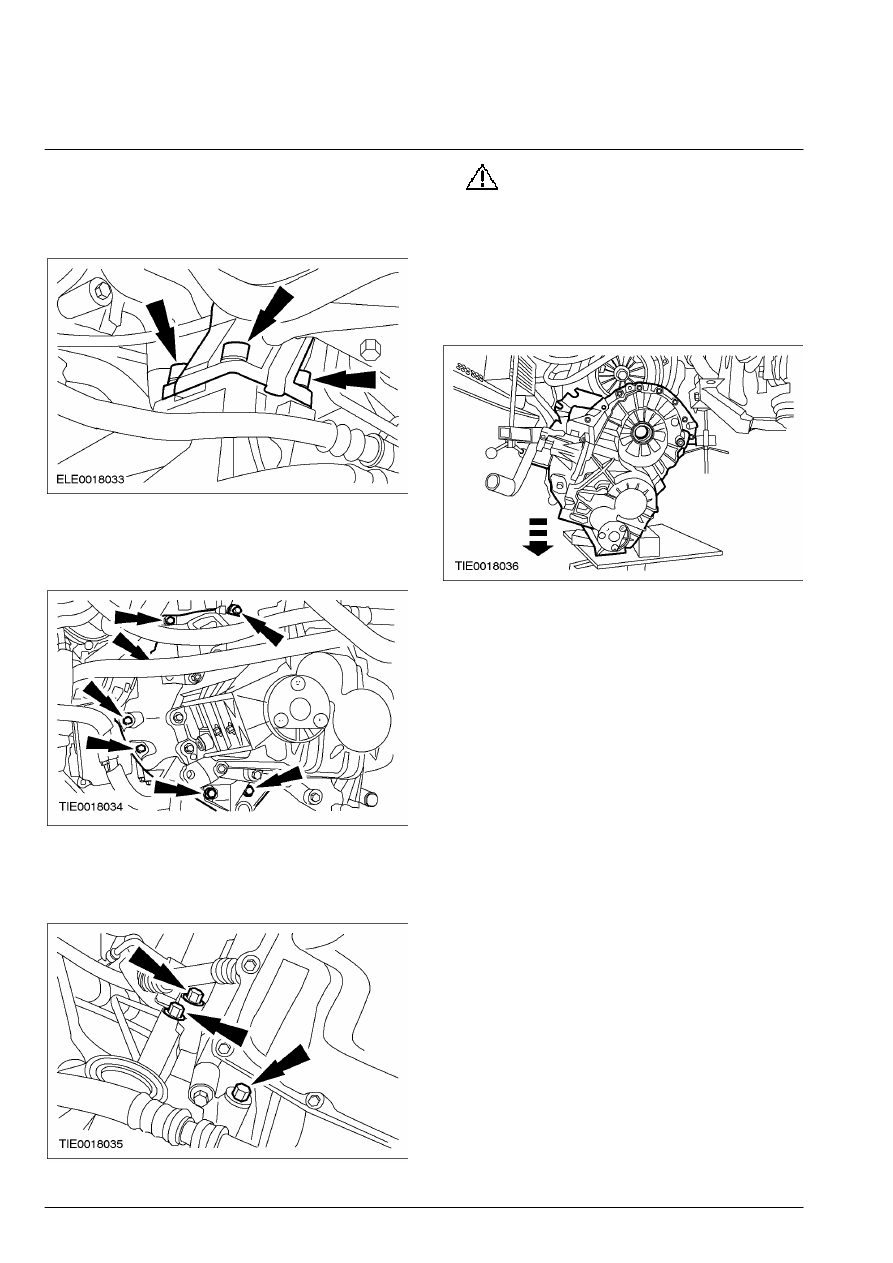

308-03B-24

Механическая коробка передач в блоке с ведущим 308-03B-24

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



СНЯТИЕ (ПОДОЛЖЕНИЕ)



25.  Снимите с коробки передач в блоке с

ведущим мостом задний кронштейн опоры
двигателя и коробки передач в блоке с
ведущим мостом (четыре болта).









26.  Выверните левые болты крепления

коробки передач в блоке с ведущим
мостом.









27.  Выверните правые болты крепления

коробки передач в блоке с ведущим
мостом.







28.

ПРЕДОСТЕРЕЖЕНИЕ: Не повредите

уплотнение стартера.

ПРИМЕЧАНИЕ: При снятии разверните коробку
передач  в блоке с ведущим мостом
приблизительно на  80 градусов против часовой
стрелки.
    Снимите коробку передач в блоке с

ведущим мостом.







308-03B-25

Механическая коробка передач в блоке с ведущим 308-03B-25

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



РАЗБОРКА



РАЗБОРКА

Коробка передач в блоке с ведущим мостом (16 118 8)



Специальный инструмент





Съемник масляного
уплотнения  ведущей
шестерни
205-078 (15-048)



Переходник для 205-078
(упорная  прокладка)
205-078-01 (15-048-01)



Съемник внутреннего кольца
подшипника дифференциала
205-176 (15-074)



Опорный кронштейн для
двигателя/  дифференциала
205-329 (15-105А)



Стенд
303-435 (21-187)



Опорный кронштейн для 303-
435
303-435-06 (21-031В)



Съемник масляного
уплотнения  полуоси
308-208 (16-074)



Общее оборудование





Монтажные рычаги для шины (2  шт.)

Выколотка из твердой  древесины



Разборка



1.  Установите коробку передач в блоке с

ведущим мостом на стенд.









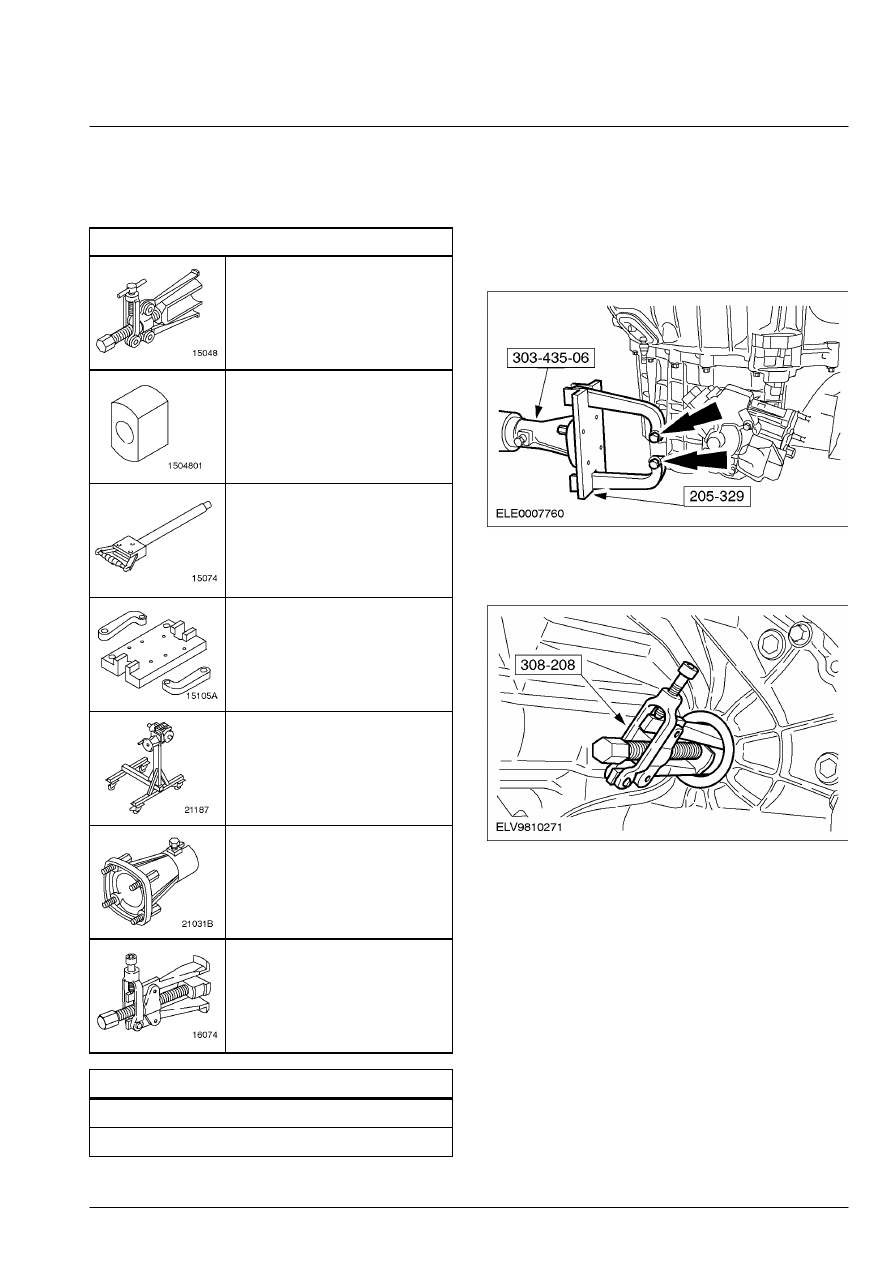

2.  Используя специальный инструмент,

снимите масляные уплотнения полуоси.
