308-03B-30

Механическая коробка передач в блоке с ведущим 308-03B-30

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



РАЗБОРКА И СБОРКА ПОДСБОРОК



РАЗБОРКА И СБОРКА ПОДСБОРОК

Первичный вал



Специальный инструмент





Съемник подшипника
(основной  инструмент)
205-295 (15-050А)



Цанга для 205-295
308-196 (16-061)



Опорная плита для снятия
механизма  (диаметр 81.2 мм)
308-229 (16-076)



Опорная плита для снятия
механизма  (диаметр 85.1 мм)
308-230 (16-077)



Наименование



Спецификация



Трансмиссионная
жидкость для
механической коробки
передач

WSD-M2C200-C



Разборка



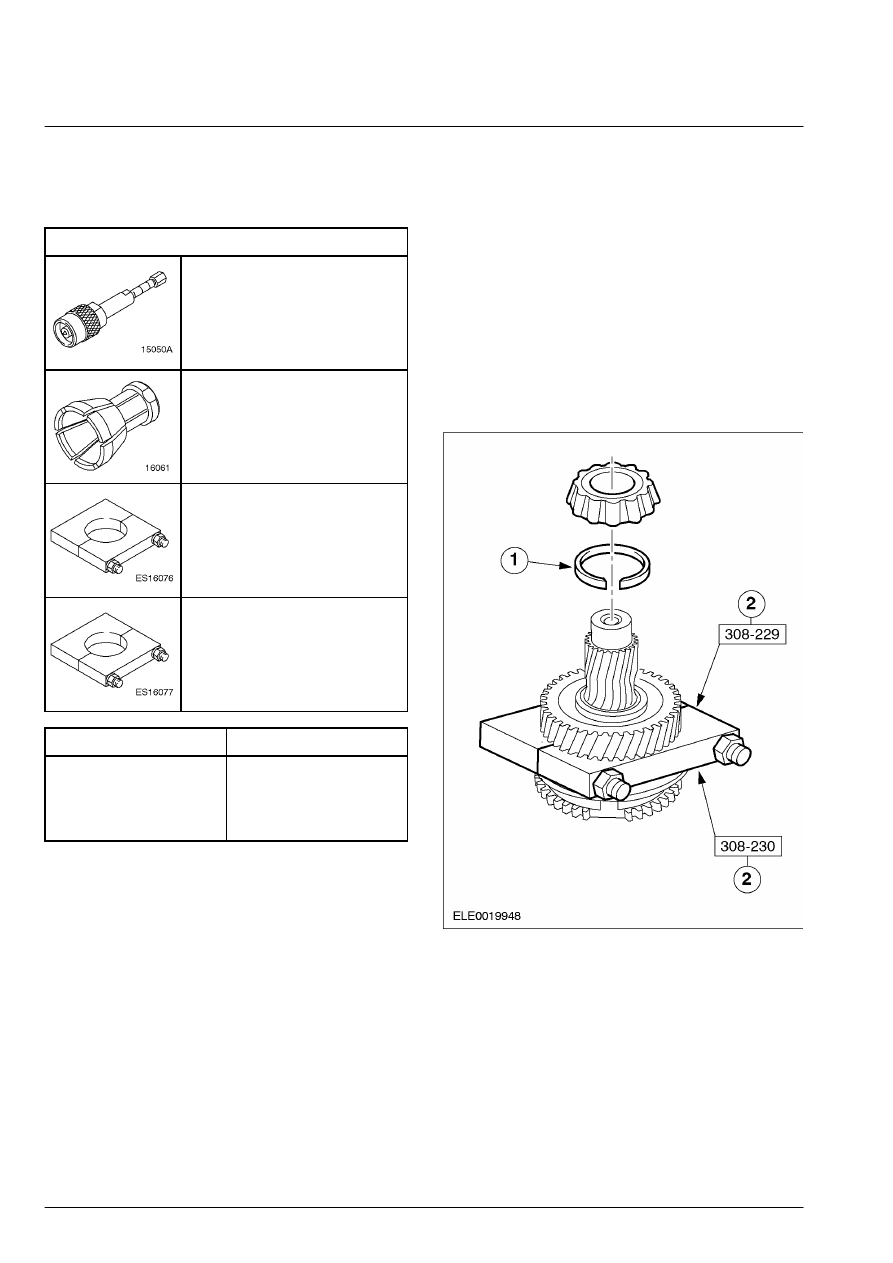

1.  Снимите шестерню пятой передачи и

роликовый подшипник.

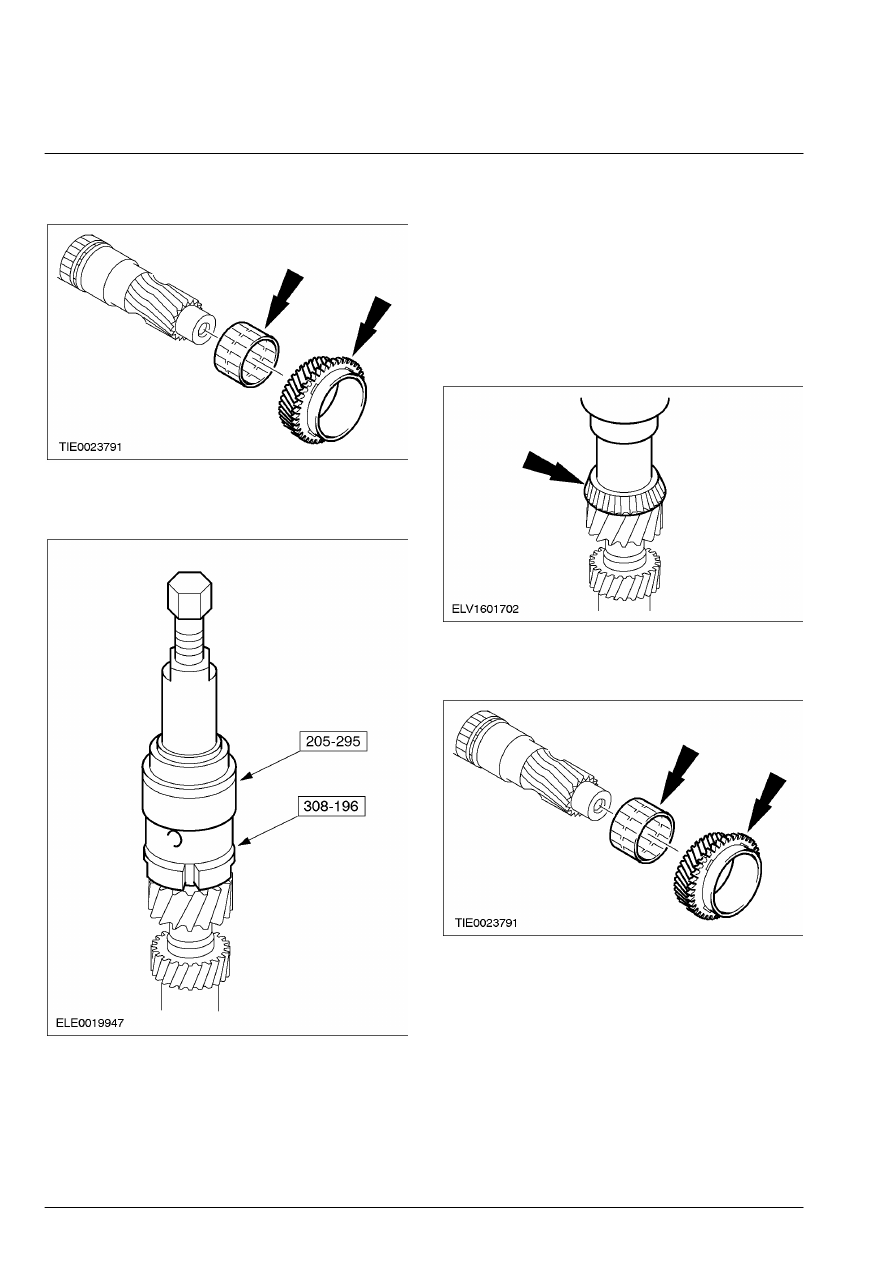

       1. Извлеките пружинное кольцо вверх из

кольцевой канавки таким образом, чтобы
оно  встало ниже роликового подшипника.

       2. Используя специальный инструмент,

снимите шестерню пятой передачи с
пружинным кольцом и роликовым
подшипником.







308-03B-31

Механическая коробка передач в блоке с ведущим 308-03B-31

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



РАЗБОРКА И СБОРКА ПОДСБОРОК (ПОДОЛЖЕНИЕ)



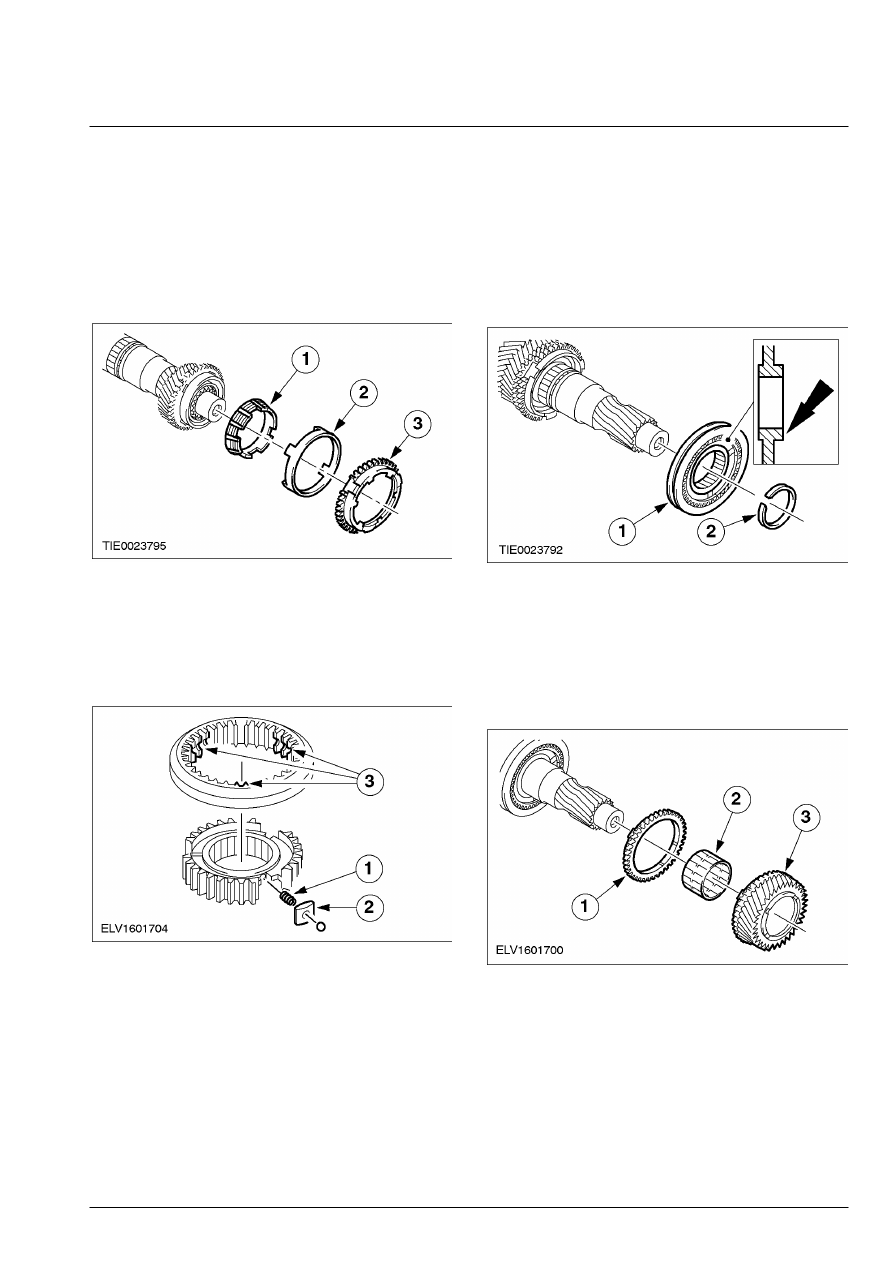

2.  Снимите шестерню четвертой передачи в

сборе.

       1. Снимите шестерню четвертой  передачи.
       2. Снимите игольчатый роликовый

подшипник.

       3. Снимите кольцо синхронизатора.









3.  Снимите синхронизатор третьей и

четвертой передачи в сборе.

        •  Снимите стопорное кольцо.







4. ПРИМЕЧАНИЕ: Соблюдайте осторожность

при снятии  муфты синхронизатора с
синхронизатора.  Стопорные шарики
подпружинены.

    Разберите синхронизатор третьей и

четвертой передачи в сборе.

       1. Снимите муфту синхронизатора.
       2. Снимите пружины сжатия, сухари и

стопорные шарики.









5.  Снимите двойной синхронизатор третьей

передачи.

       1. Снимите наружное кольцо  синхронизатора.
       2. Снимите коническое кольцо

синхронизатора.

       3. Снимите внутреннее кольцо

синхронизатора.







308-03B-32

Механическая коробка передач в блоке с ведущим 308-03B-32

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



РАЗБОРКА И СБОРКА ПОДСБОРОК (ПОДОЛЖЕНИЕ)



6.  Снимите шестерню третьей передачи и

игольчатый роликовый подшипник.









7.  Используя специальные инструменты,

снимите роликовый подшипник.







Сборка

1. ПРИМЕЧАНИЕ: При установке новых

роликовых  подшипников не смазывайте их.

    При установке "старых" роликовых

подшипников тщательно проверьте все
элементы и смажьте их; для этого
используется     трансмиссионная жидкость .

 2.  Используя подходящий кусок трубы,

установите роликовый подшипник.









3.  Установите шестерню третьей передачи и

игольчатый роликовый подшипник.







308-03B-33

Механическая коробка передач в блоке с ведущим 308-03B-33

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



РАЗБОРКА И СБОРКА ПОДСБОРОК (ПОДОЛЖЕНИЕ)



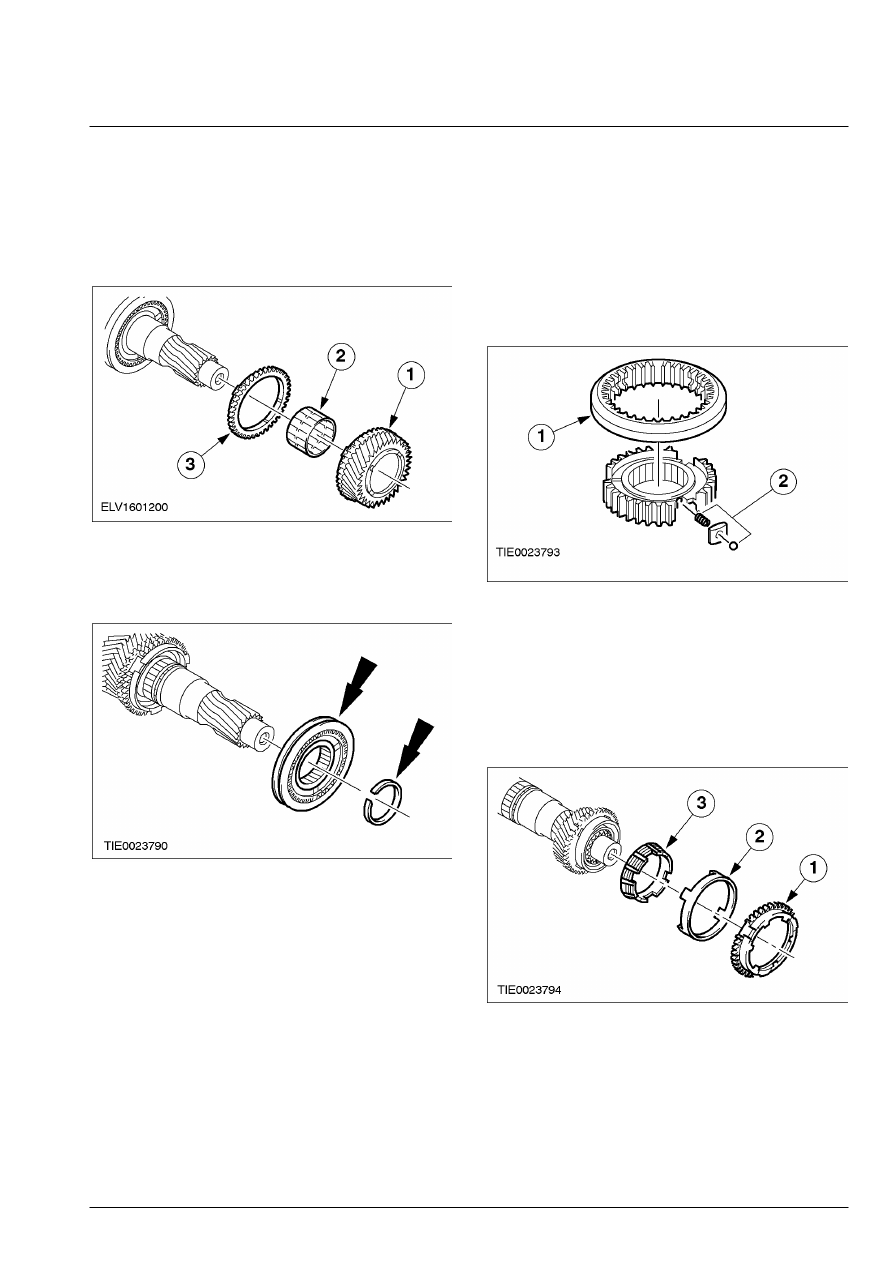

4.  Установите двойной синхронизатор  третьей

передачи.

       1. Установите внутреннее кольцо

синхронизатора.

       2. Установите коническое кольцо

синхронизатора.

       3. Установите наружное кольцо

синхронизатора.









5.  Соберите синхронизатор третьей и

четвертой передачи в сборе.

       1. Установите пружины сжатия.
       2. Установите сухари и стопорные  шарики.
       3. Установите муфту синхронизатора.







6. ПРИМЕЧАНИЕ: Установите синхронизатор

третьей и  четвертой передачи в сборе таким
образом,  чтобы больший уступ был обращен
наружу (к  шестерне четвертой передачи).

    Установите синхронизатор третьей и

четвертой передачи в сборе.

       1. Установите синхронизатор в сборе.
       2. Установите новое пружинное кольцо.









7.  Установите шестерню четвертой  передачи в

сборе.

       1. Установите кольцо синхронизатора.
       2. Установите игольчатый роликовый

подшипник.

       3. Установите шестерню четвертой  передачи.
