Ford Transit (2001 год). Руководство - часть 381

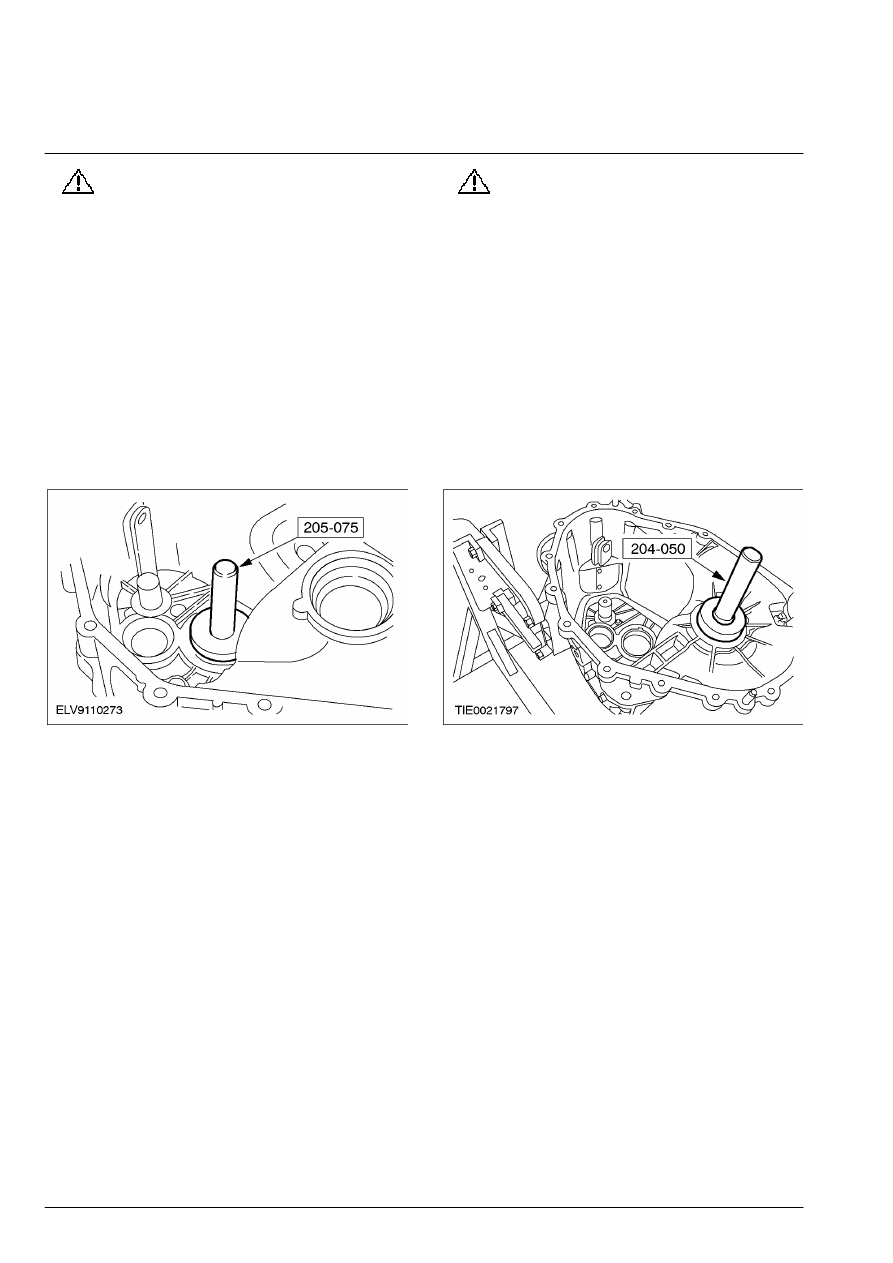

308-03B-46

Механическая коробка передач в блоке с ведущим 308-03B-46

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



СБОРКА (ПОДОЛЖЕНИЕ)

4.

ПРЕДОСТЕРЕЖЕНИЕ: Усилие,

создаваемое прессом, не должно
превышать 15 кН.

    Используя специальный инструмент,

установите наружное кольцо подшипника
вторичного вала в картер коробки передач в
блоке с ведущим мостом.

        •  Используя    термофен, нагрейте  картер

коробки передач в блоке с ведущим  мостом
приблизительно до 80°C.

        •  Используя     аэрозоль для уменьшения

температуры , охладите наружные кольца
подшипников и  установите их.

        •  Используя    пресс, установите  наружное

кольцо подшипника.







5.

ПРЕДОСТЕРЕЖЕНИЕ: Усилие,

создаваемое прессом, не должно
превышать 15 кН.

    Используя специальный инструмент,

установите наружное кольцо подшипника
дифференциала в картер коробки передач в
блоке с ведущим мостом.

        •  Используя    термофен, нагрейте  картер

коробки передач в блоке с ведущим  мостом
приблизительно до 80°C.

        •  Используя     аэрозоль для уменьшения

температуры , охладите наружные кольца
подшипников и  установите их.

        •  Используя    пресс, установите  наружное

кольцо подшипника.







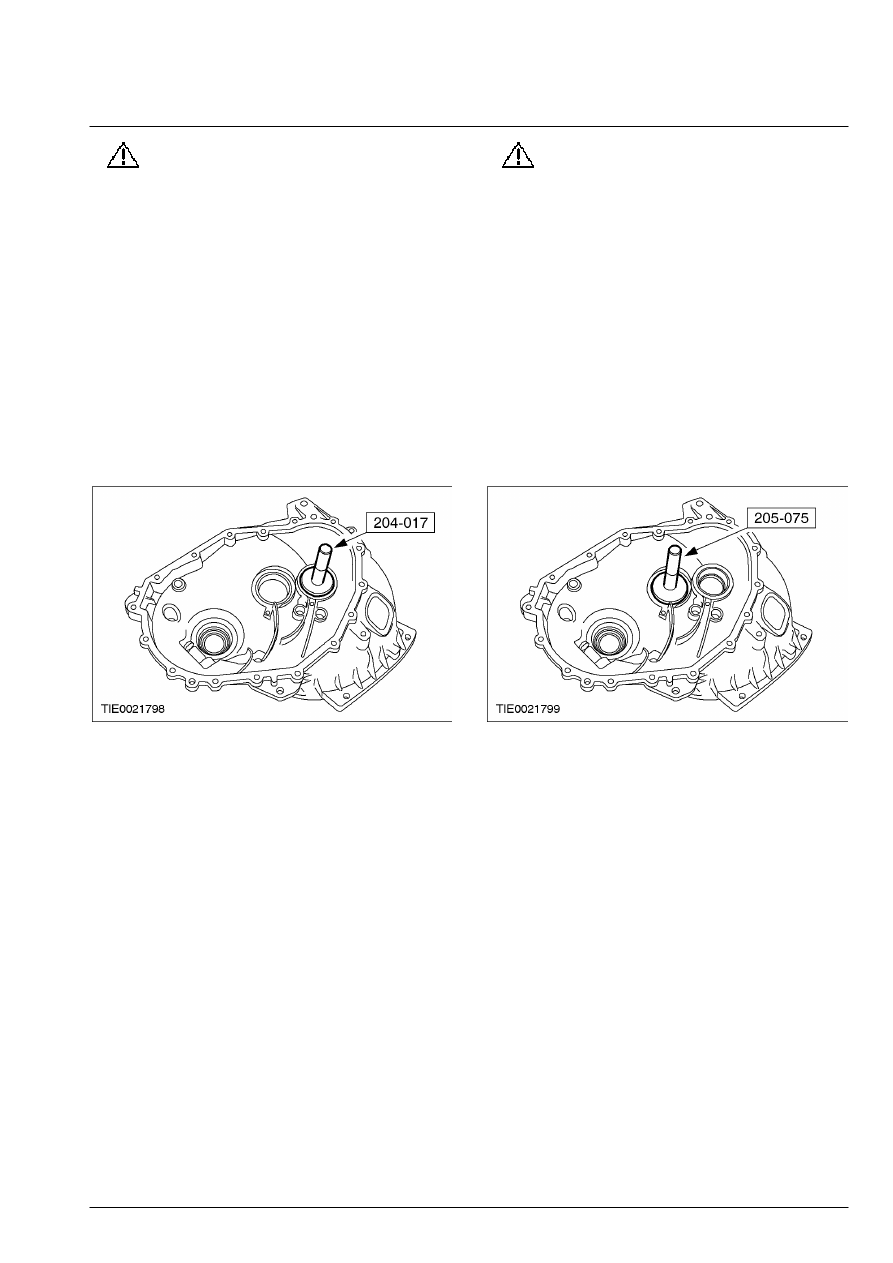

308-03B-47

Механическая коробка передач в блоке с ведущим 308-03B-47

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



СБОРКА (ПОДОЛЖЕНИЕ)

6.

ПРЕДОСТЕРЕЖЕНИЕ: Усилие,

создаваемое прессом, не должно
превышать 15 кН.

    Используя специальный инструмент,

установите наружное кольцо подшипника
первичного вала в картер сцепления.

        •  Установите мерную прокладку толщиной

1.00 мм.

        •  Используя    термофен, нагрейте  картер

коробки передач в блоке с ведущим  мостом
приблизительно до 80°C

        •  Используя     аэрозоль для уменьшения

температуры , охладите наружные кольца
подшипников и  установите их.

        •  Используя    пресс, установите  наружное

кольцо подшипника.







7.

ПРЕДОСТЕРЕЖЕНИЕ: Усилие,

создаваемое прессом, не должно
превышать 15 кН.

    Используя специальный инструмент,

установите наружное кольцо подшипника
вторичного вала в картер сцепления.

        •  Установите мерную прокладку толщиной

1.00 мм.

        •  Используя    термофен, нагрейте  картер

коробки передач в блоке с ведущим  мостом
приблизительно до 80°C.

        •  Используя     аэрозоль для уменьшения

температуры , охладите наружные кольца
подшипника и  установите их.

        •  Используя    пресс, установите  наружное

кольцо подшипника.







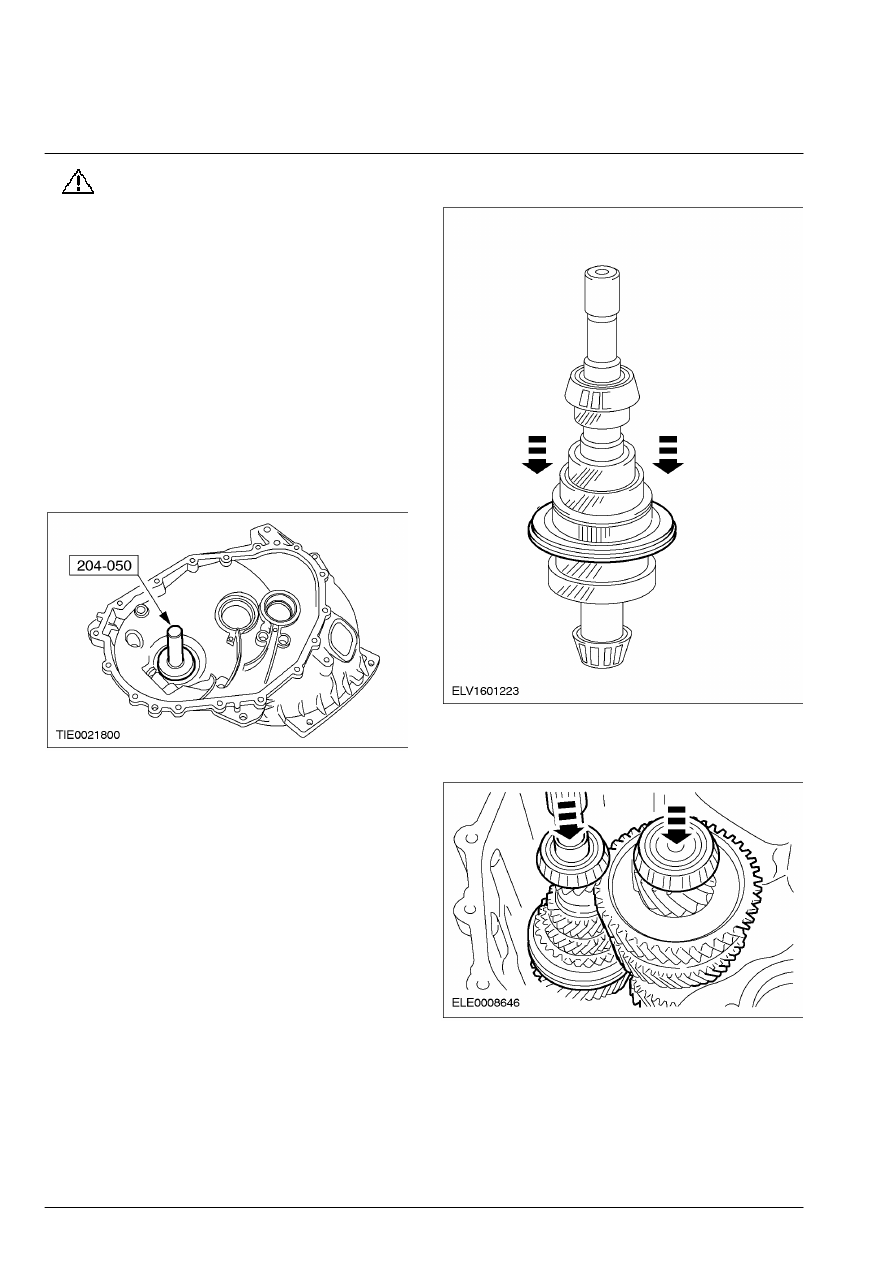

308-03B-48

Механическая коробка передач в блоке с ведущим 308-03B-48

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



СБОРКА (ПОДОЛЖЕНИЕ)

8.

ПРЕДОСТЕРЕЖЕНИЕ: Усилие,

создаваемое прессом, не должно
превышать 15 кН.

    Используя специальный инструмент,

установите наружное кольцо подшипника
дифференциала в картер сцепления.

        •  Установите мерную прокладку толщиной

1.10 мм.

        •  Используя    термофен, нагрейте  картер

коробки передач в блоке с ведущим  мостом
приблизительно до 80°C.

        •  Используя     аэрозоль для уменьшения

температуры , охладите наружные кольца
подшипников и  установите их.

        •  Используя    пресс, установите  наружное

кольцо подшипника.







9. ПРИМЕЧАНИЕ: В случае установки новых

роликовых  подшипников не смазывайте их
перед  установкой.

    При установке "старых" роликовых

подшипников тщательно проверьте все
элементы и смажьте их; для этого
используется     трансмиссионная жидкость .

 10.  Введите в зацепление четвертую  передачу.









11.  Установите первичный вал со вторичным

валом.

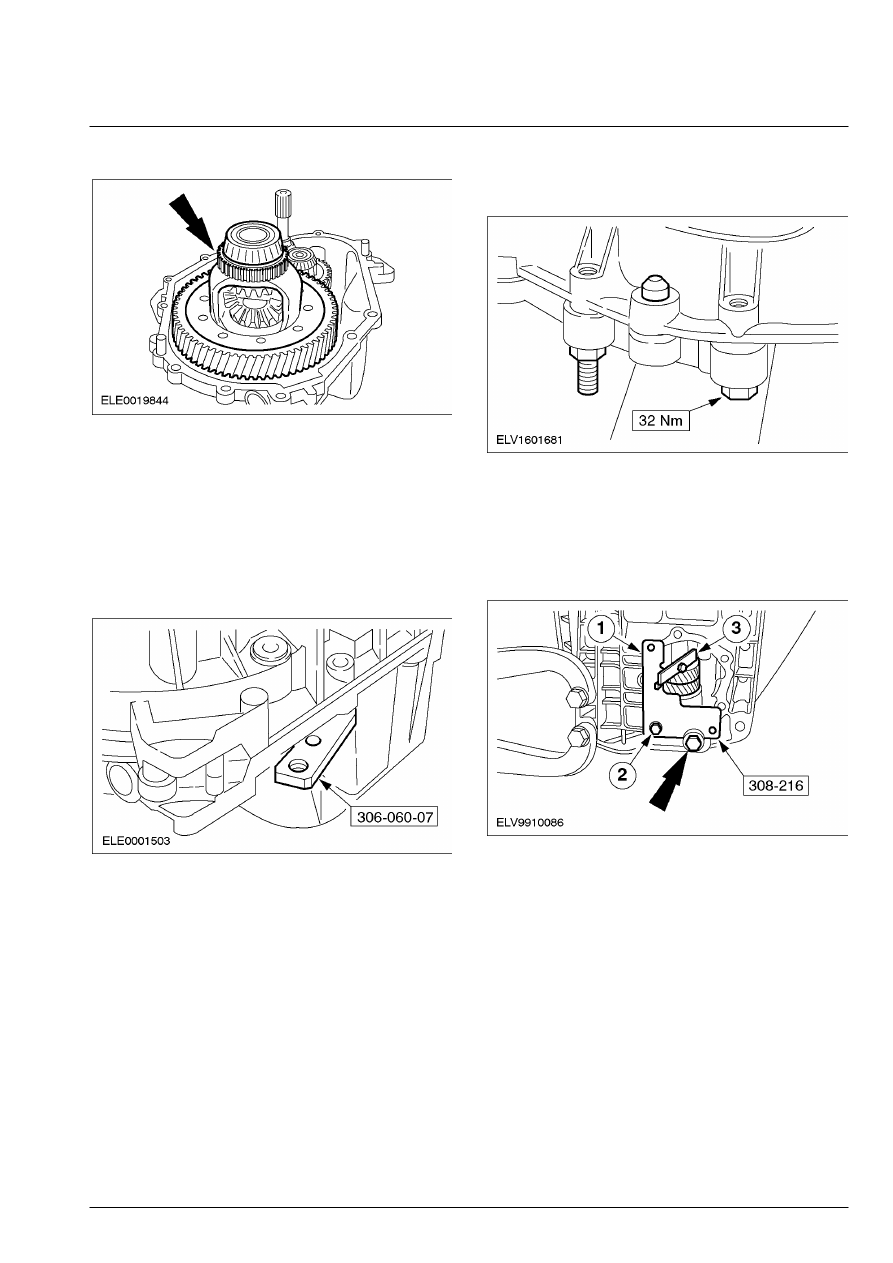

308-03B-49

Механическая коробка передач в блоке с ведущим 308-03B-49

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



СБОРКА (ПОДОЛЖЕНИЕ)



12.  Установите дифференциал в сборе.







13. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

все  сопрягаемые поверхности картера коробки
передач в блоке с ведущим мостом чисты.

    Соберите картер коробки передач в  блоке

с ведущим мостом.

        •  Закрепите специальный инструмент на

фланце картера коробки передач в блоке с
ведущим мостом.









14.  Установите болты крепления картера

коробки передач в блоке с ведущим мостом
(16  болтов).









15.  Установите специальный инструмент.

       1. Установите специальный инструмент.
       2. Установите болты.
       3. Установите специальный инструмент на

шестерню четвертой передачи.
