Ford Transit (2001 год). Руководство - часть 393

308-11-16

Система автоматического переключения передач 308-11-16

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

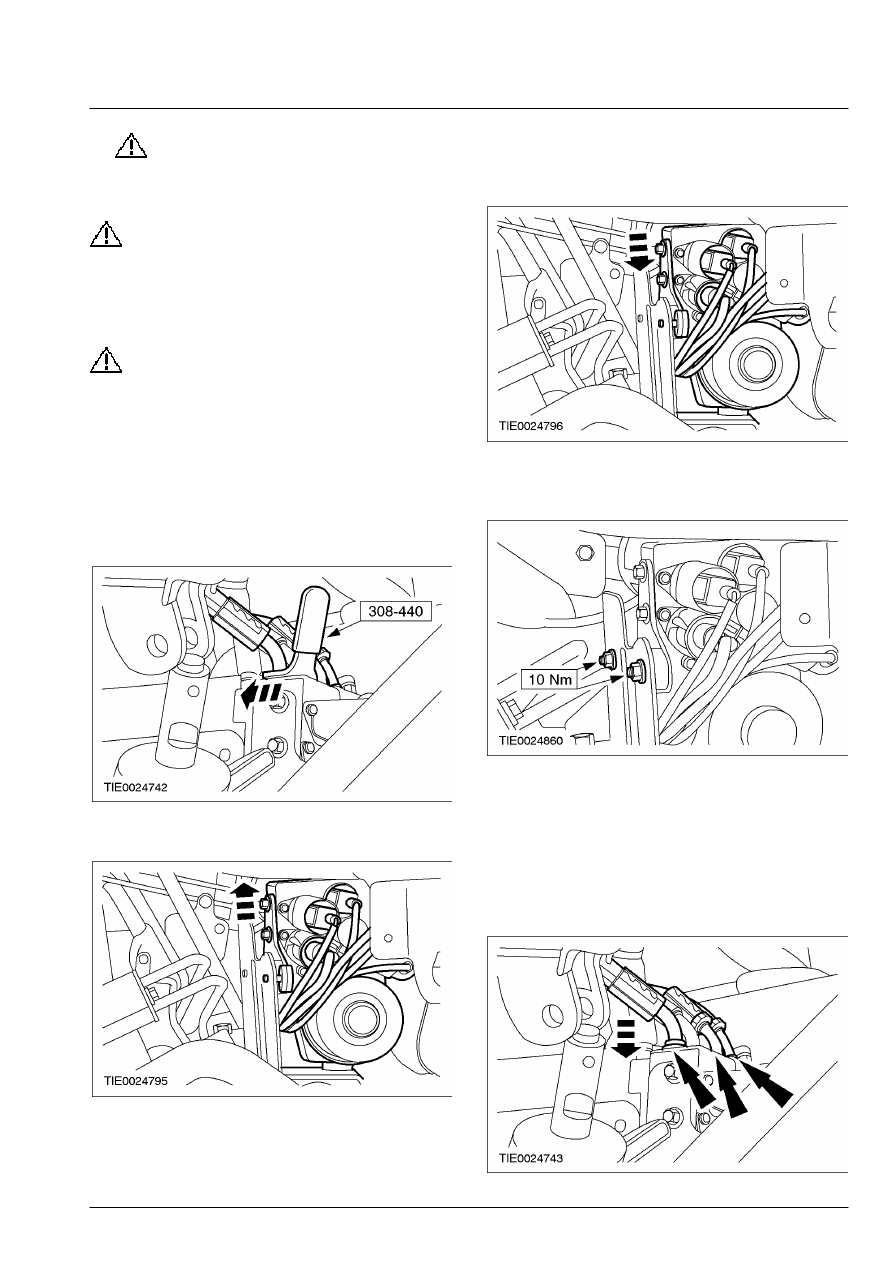

Гидравлический блок управления давлением (HPU)



Специальный инструмент





Съемник гидравлического
трубопровода сцепления
308-440 (16-099)



Общее оборудование





WDS

Зажимное приспособление для  тормозного
шланга

Домкрат для коробки передач



Наименование



Спецификация



Гидравлическая
жидкость

N052146-VX00



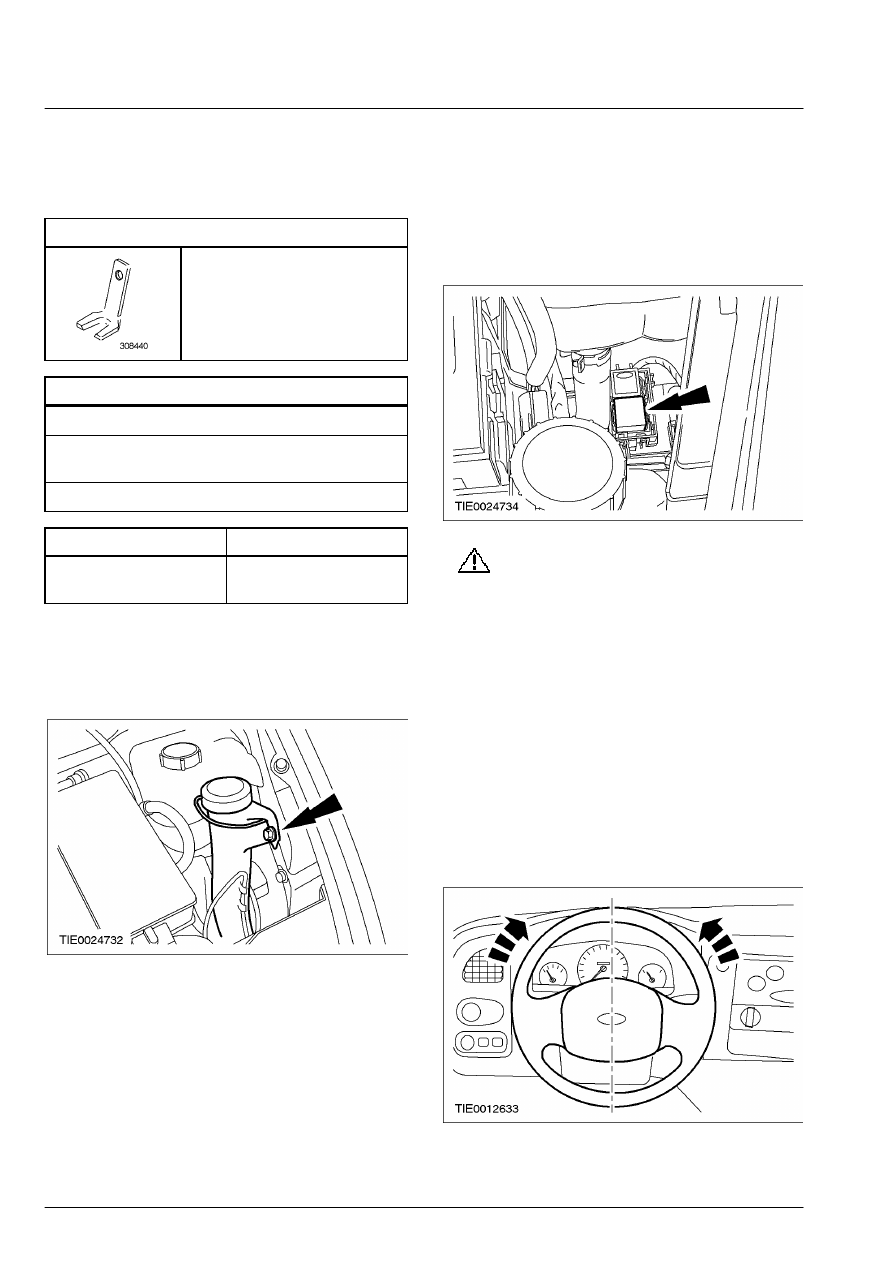

Снятие



1.  Отсоедините бачок омывателя лобового

стекла от крыла.









2.  Снимите реле гидравлического  насосного

блока (HPU).

        •  Переместите бачок омывателя лобового

стекла в сторону.

        •  Снимите крышку реле.







3.

ПРЕДУПРЕЖДЕНИЕ: После снятия

реле HPU система  переключения
передач остается под давлением.  Перед
началом выполнения  какого-либо
ремонта следует сбросить  давление в
накопителе гидравлического давления.
Неследование этому указанию в
результате может привести к
травматическим  последствиям.

    Для сбрасывания давления в накопителе

гидравлического давления используйте
WDS .

4. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

передние  колеса направлены прямо вперед.

    Сцентрируйте рулевое управление и

заблокируйте его в этом положении.







308-11-17

Система автоматического переключения передач 308-11-17

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



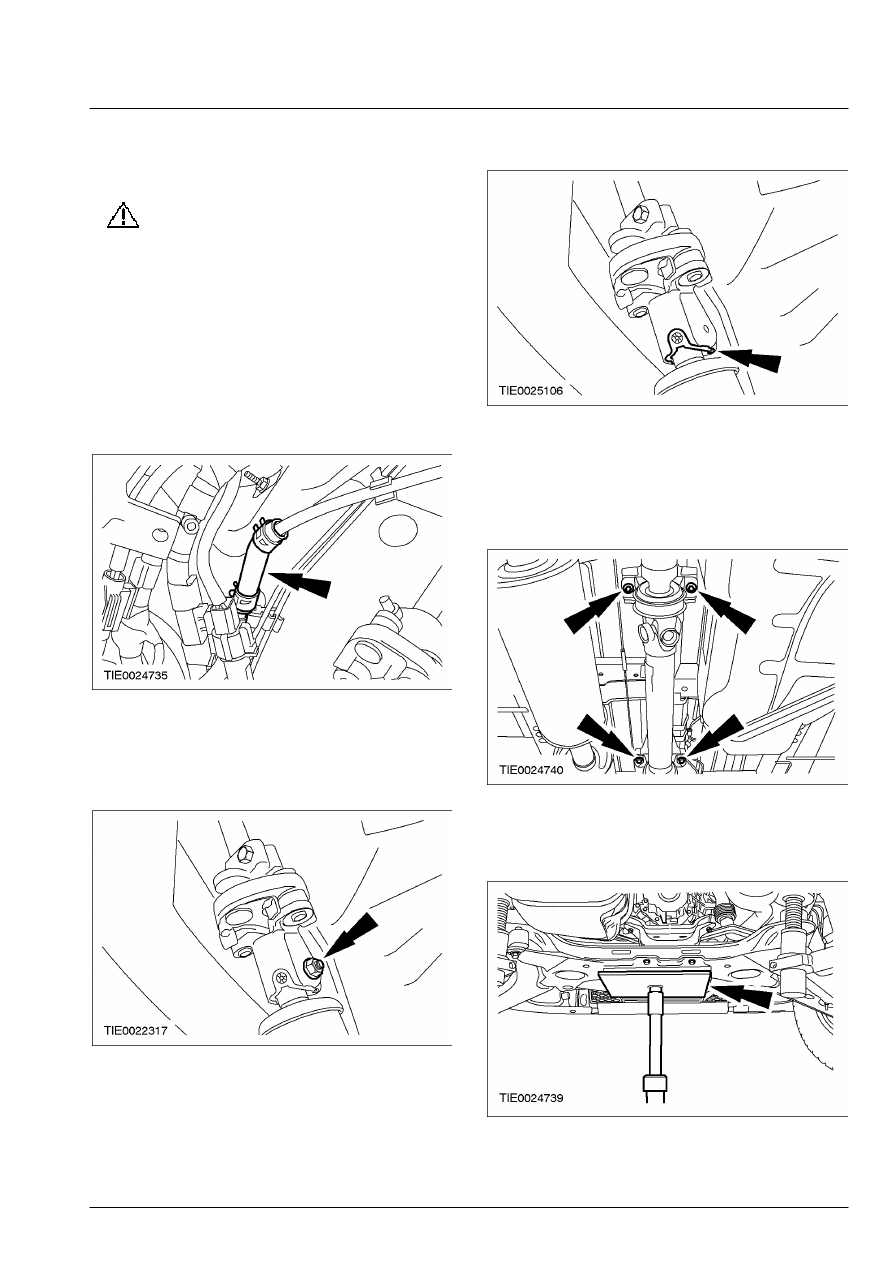

5.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

6.

ПРЕДУПРЕЖДЕНИЕ: После снятия

реле HPU система  переключения
передач остается под давлением.  Перед
началом выполнения  какого-либо
ремонта следует сбросить  давление в
накопителе гидравлического давления.
Неследование этому указанию в
результате может привести к
травматическим  последствиям.

    Используя соответствующее     зажимное

приспособление для тормозного шланга ,
пережмите питающий шланг HPU.









7.  Снимите нижний болт и гайку шарнирной

муфты рулевой колонки.

        •  Отбракуйте гайку и болт за их  дальнейшей

ненадобностью.









8.  Отпустите стопорное кольцо.









9.  Отсоедините шарнирную муфту рулевой

колонки от шестерни рулевого механизма.

 10.  Отпустите болты крепления

промежуточной опоры карданного вала.

        •  Отпустите болты на три оборота.









11.  Используя соответствующий     домкрат

для коробки передач , подоприте
поперечину переднего моста.







308-11-18

Система автоматического переключения передач 308-11-18

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



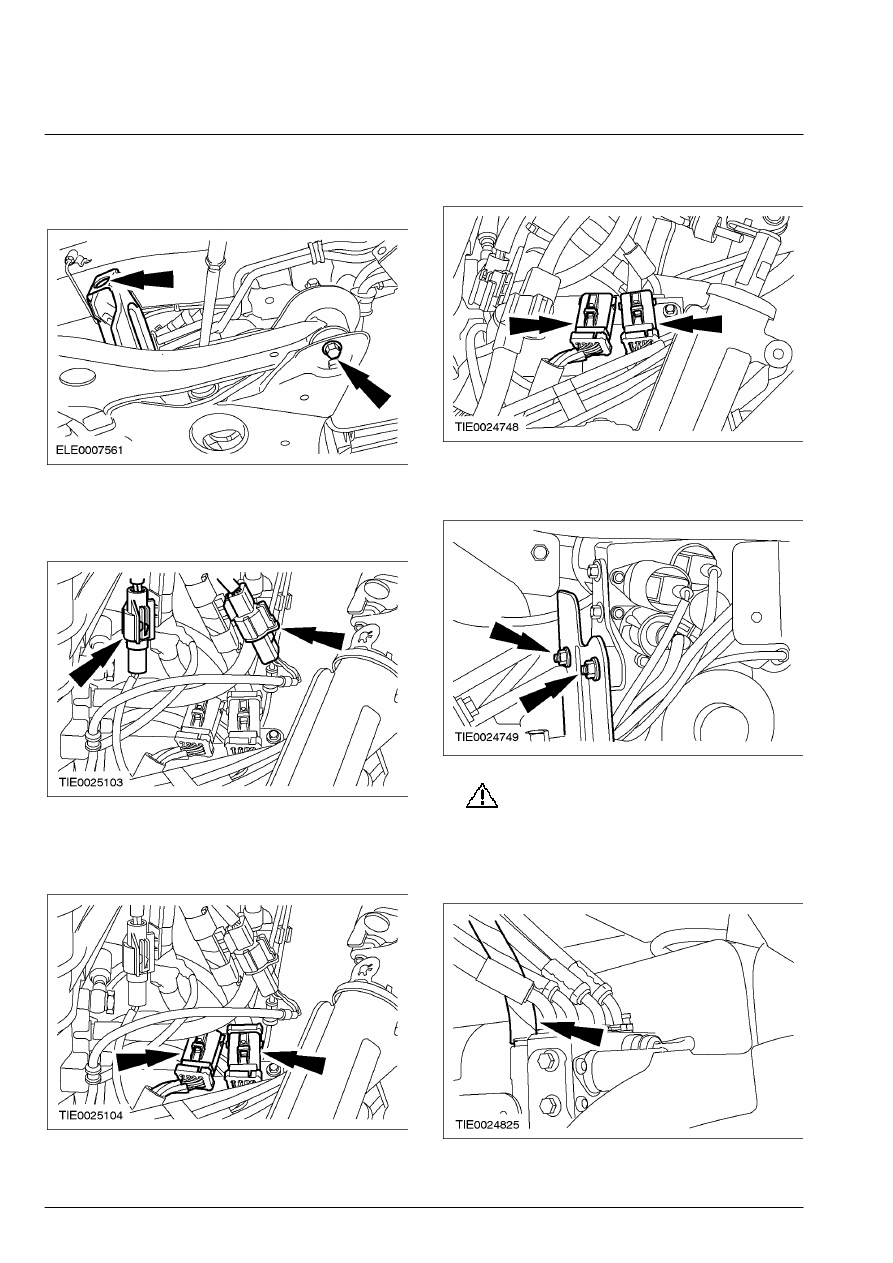

12.  Опустите поперечину переднего моста на

50 мм (показана левая сторона).

        •  Снимите две гайки и болты.









13.  Рассоедините штекерные разъемы HPU и

датчика положения исполнительного
устройства сцепления.









14.  Рассоедините штекерные разъемы

исполнительного устройства
переключения  передач и клапанов HPU.









15.  Отсоедините штекерные разъемы

исполнительного устройства

переключения  передач и HPU от опорного
кронштейна HPU.









16.  Отсоедините HPU от опорного

кронштейна.







17.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

HPU, чтобы предотвратить  вытекание
рабочей жидкости или  проникновение
грязи внутрь.

    Отсоедините питающий шланг от HPU.







308-11-19

Система автоматического переключения передач 308-11-19

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

18.

ПРЕДОСТЕРЕЖЕНИЕ: Очистите HPU

в зоне портов подсоединения
гидравлических магистралей системы
переключения передач.

ПРЕДОСТЕРЕЖЕНИЕ: Не используйте

специальный инструмент  в качестве
рычага.  Неследование этому указанию
приводит к повреждению гидравлических
магистралей и соединительных портов
системы переключения передач.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите HPU,

чтобы предотвратить  вытекание рабочей
жидкости или  проникновение грязи
внутрь.

    Используя специальный инструмент,

отсоедините гидравлические магистрали
системы переключения передач от HPU.

        •  Установите специальный инструмент на

соединение, чтобы высвободить
магистраль.









19.  Снимите HPU.







Установка



1.  Установите HPU.









2.  Подсоедините HPU к опорному

кронштейну.







3. ПРИМЕЧАНИЕ: Удостоверьтесь в

правильности  установки пружинных колец
гидравлических  магистралей системы
переключения  передач.

    Подсоедините гидравлические  магистрали

переключения передач и питающий  шланг
к HPU.
