Система автоматического переключения передач 308-11-24

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА



Датчик гидравлического давления



Общее оборудование





WDS

Зажимное приспособление для  тормозного
шланга

Домкрат для коробки передач



Наименование



Спецификация



Гидравлическая
жидкость

N052146-VX00



Снятие



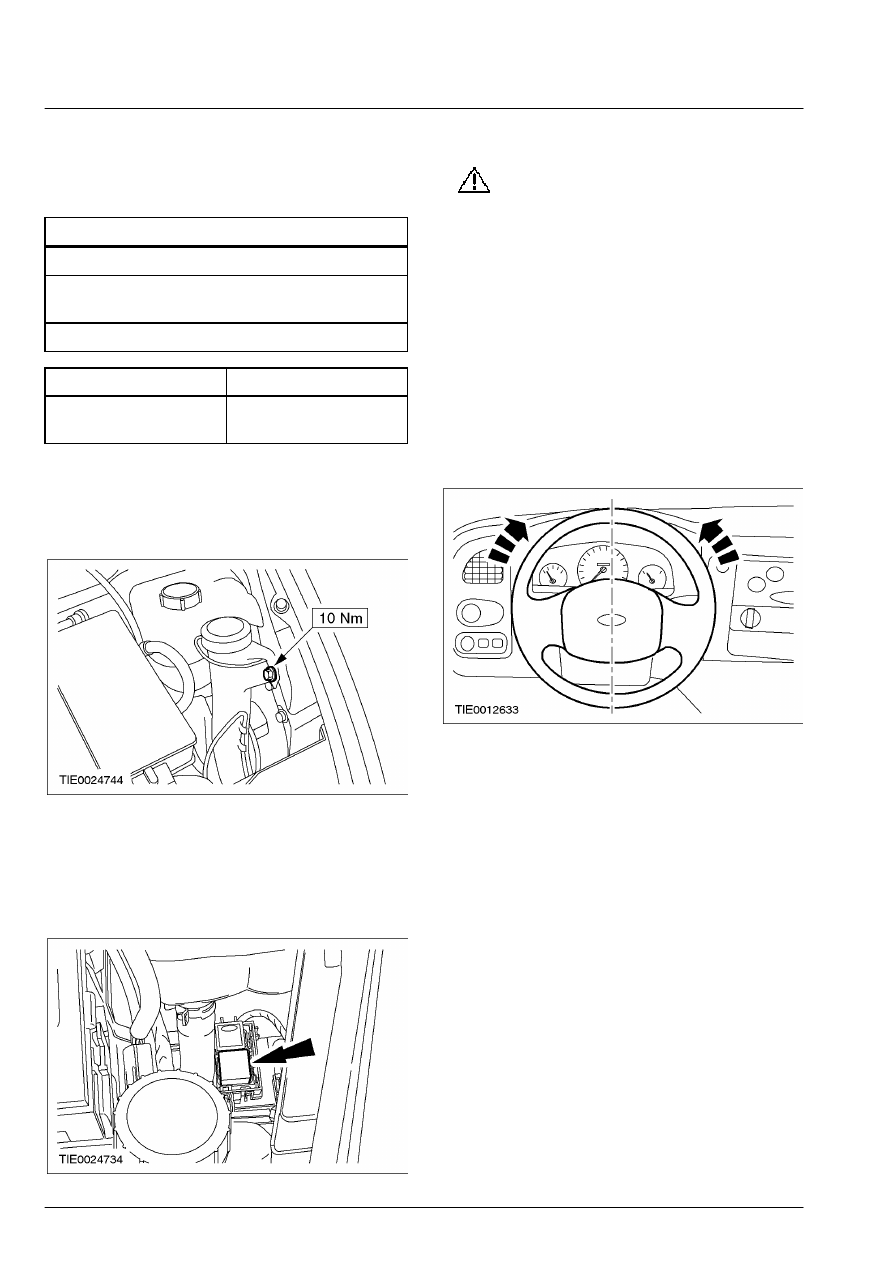

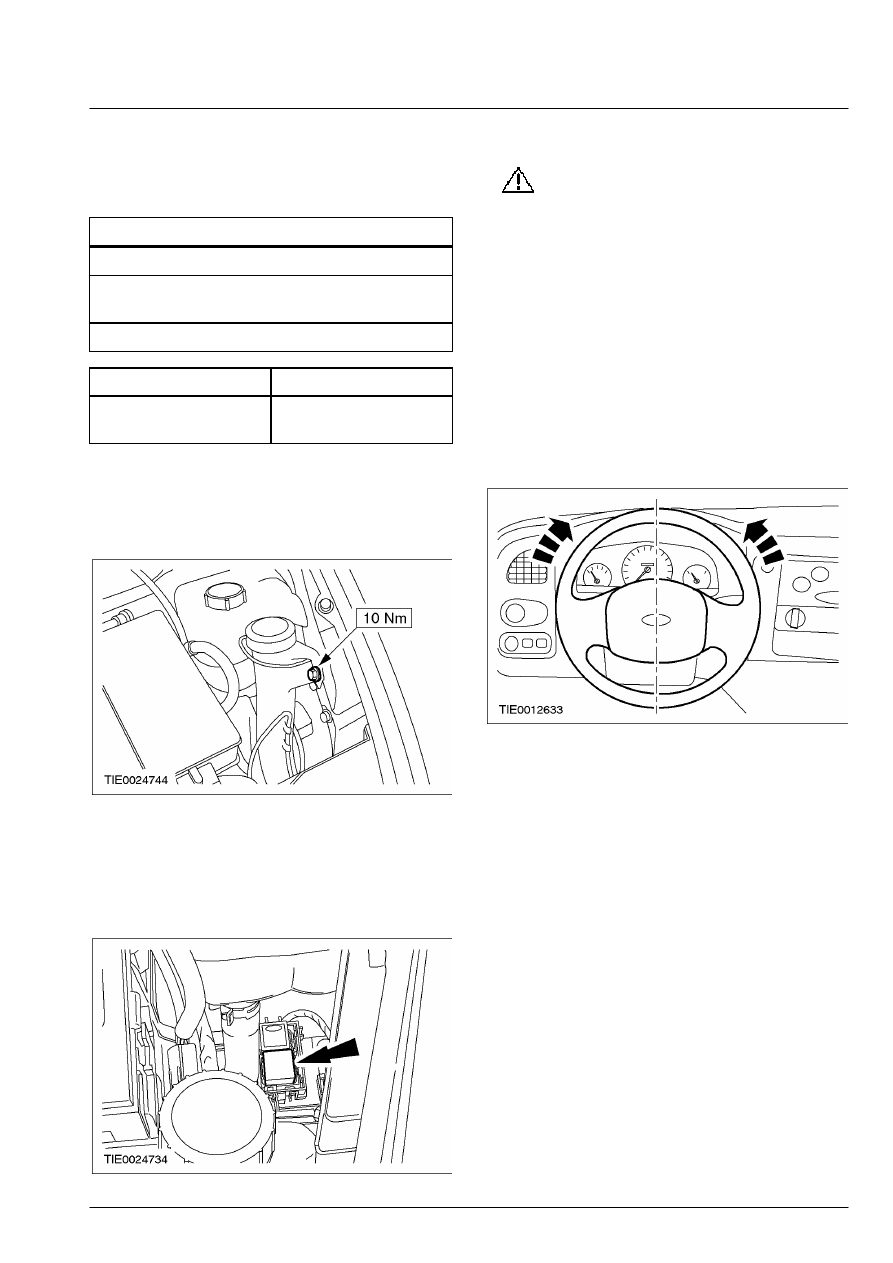

1.  Отсоедините бачок омывателя лобового

стекла от крыла.









2.  Снимите реле гидравлического  насосного

блока (HPU).

        •  Переместите бачок омывателя лобового

стекла в сторону.

        •  Снимите крышку реле.







3.

ПРЕДУПРЕЖДЕНИЕ: После снятия

реле HPU система  переключения
передач остается под давлением.  Перед
началом выполнения  какого-либо
ремонта следует сбросить  давление в
накопителе гидравлического давления.
Неследование этому указанию в
результате может привести к
травматическим  последствиям.

    Используя    WSDS , сбросьте давление в

накопителе гидравлического давления.

4. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

передние  колеса направлены прямо вперед.

    Сцентрируйте рулевое управление и

заблокируйте его в этом положении.









5.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

308-11-25

Система автоматического переключения передач 308-11-25

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

6.

ПРЕДУПРЕЖДЕНИЕ: После снятия

реле HPU система  переключения
передач остается под давлением.  Перед
началом выполнения  какого-либо
ремонта следует сбросить  давление в
накопителе гидравлического давления.
Неследование этому указанию в
результате может привести к
травматическим  последствиям.

    Используя соответствующее     зажимное

приспособление для тормозного шланга ,
пережмите питающий шланг HPU.









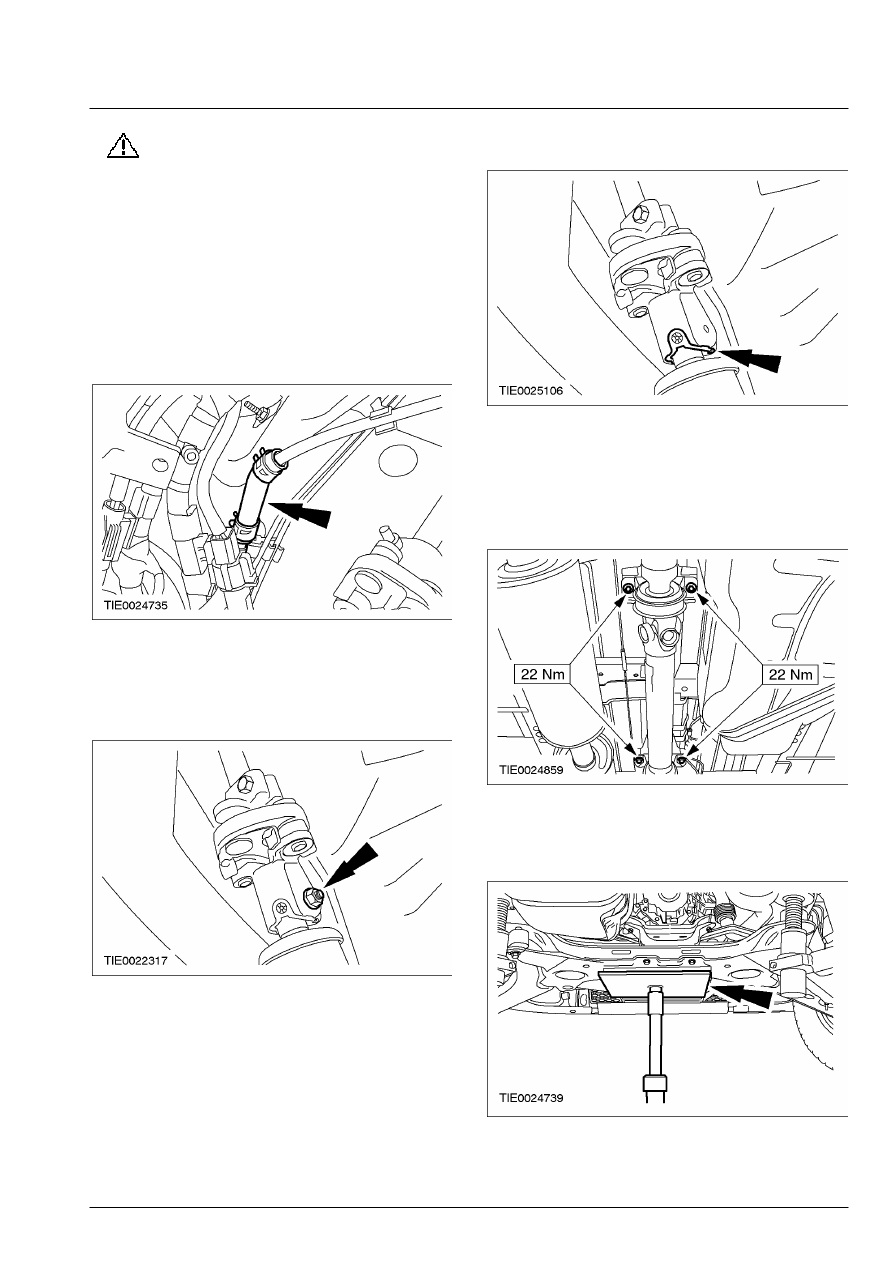

7.  Снимите нижние гайку и болт шарнирной

муфты рулевой колонки.

        •  Отбракуйте гайку и болт за их  дальнейшей

ненадобностью.









8.  Отпустите стопорное кольцо.









9.  Отсоедините шарнирную муфту рулевой

колонки от шестерни рулевого механизма.

 10.  Отпустите болты крепления

промежуточной опоры карданного вала.

        •  Отпустите болты на три оборота.









11.  Используя соответствующий     домкрат

для коробки передач , подоприте
поперечину переднего моста.







308-11-26

Система автоматического переключения передач 308-11-26

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



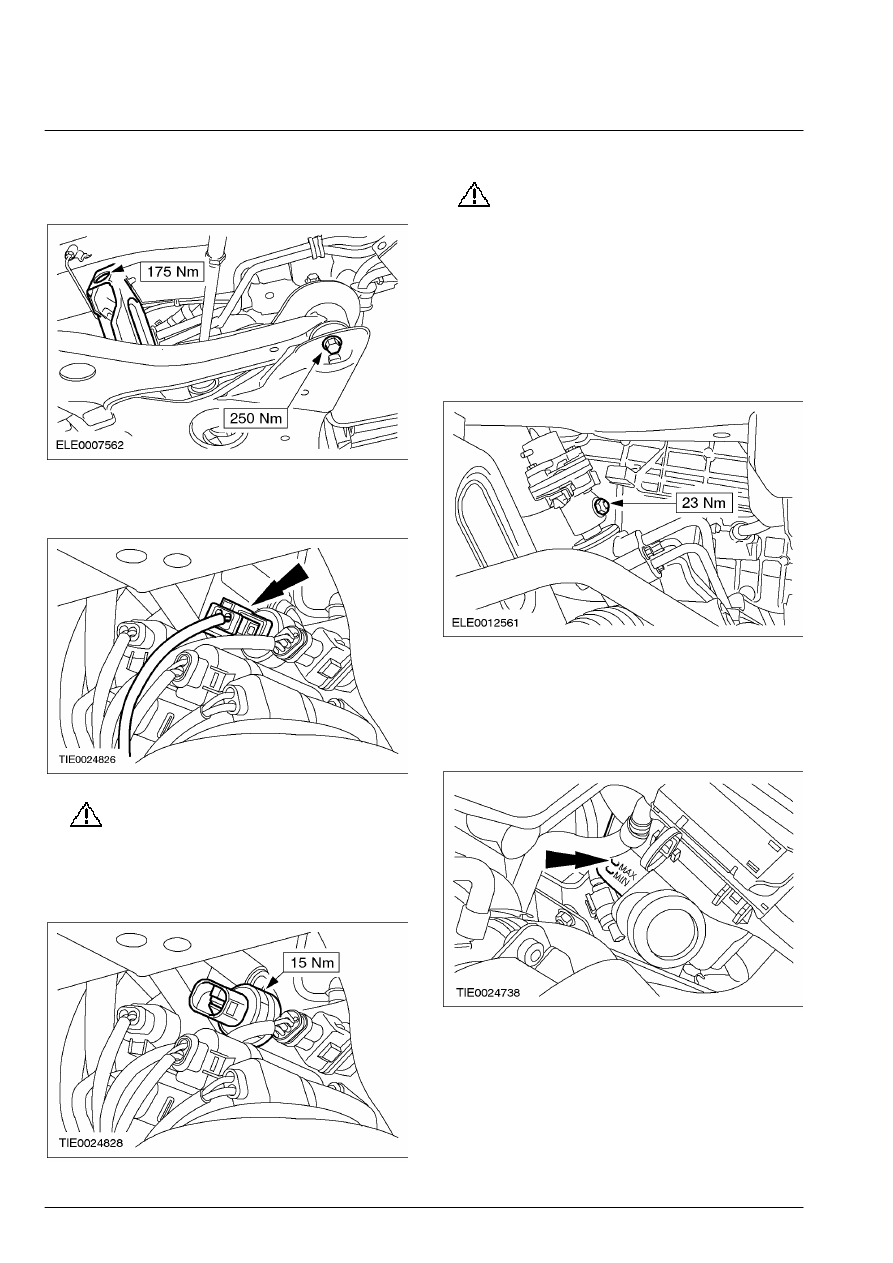

12.  Опустите поперечину переднего моста на

50 мм (показана левая сторона).

        •  Снимите две гайки и болты.









13.  Рассоедините штекерный разъем датчика

гидравлического давления.







14.

ПРЕДОСТЕРЕЖЕНИЕ: Очистите HPU

в зоне установки датчика
гидравлического давления.

    Снимите датчик гидравлического

давления.







Установка

1.

ПРЕДУПРЕЖДЕНИЕ: Установите

новые нижние гайку и болт  шарнирной
муфты рулевой колонки.
Неследование этим указаниям в
результате  может привести к
травматическим  последствиям.

ПРИМЕЧАНИЕ: Удостоверьтесь в правильности
установки стопорного кольца.
    Установите элементы на место, действуя  в

обратной последовательности.









2.  Проверьте уровень жидкости в бачке

системы переключения передач и при
необходимости заполните бачок до отметки
MAX; для этого используется
гидравлическая жидкость .







308-11-27

Система автоматического переключения передач 308-11-27

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА



Датчик температуры гидравлической жидкости



Общее оборудование





WDS

Зажимное приспособление для  тормозного
шланга

Домкрат для коробки передач



Наименование



Спецификация



Гидравлическая
жидкость

N052146-VX00



Снятие



1.  Отсоедините бачок омывателя лобового

стекла от крыла.









2.  Снимите реле гидравлического  насосного

блока (HPU).

        •  Переместите бачок омывателя лобового

стекла в сторону.

        •  Снимите крышку реле.







3.

ПРЕДУПРЕЖДЕНИЕ: После снятия

реле HPU система  переключения
передач остается под давлением.  Перед
началом выполнения  какого-либо
ремонта следует сбросить  давление в
накопителе гидравлического давления.
Неследование этому указанию в
результате может привести к
травматическим  последствиям.

    Используя    WDS , сбросьте давление в

накопителе гидравлического давления.

4. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

передние  колеса направлены прямо вперед.

    Сцентрируйте рулевое управление и

заблокируйте его в этом положении.









5.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.
