Ford Transit (2001 год). Руководство - часть 400

308-11-44

Система автоматического переключения передач 308-11-44

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



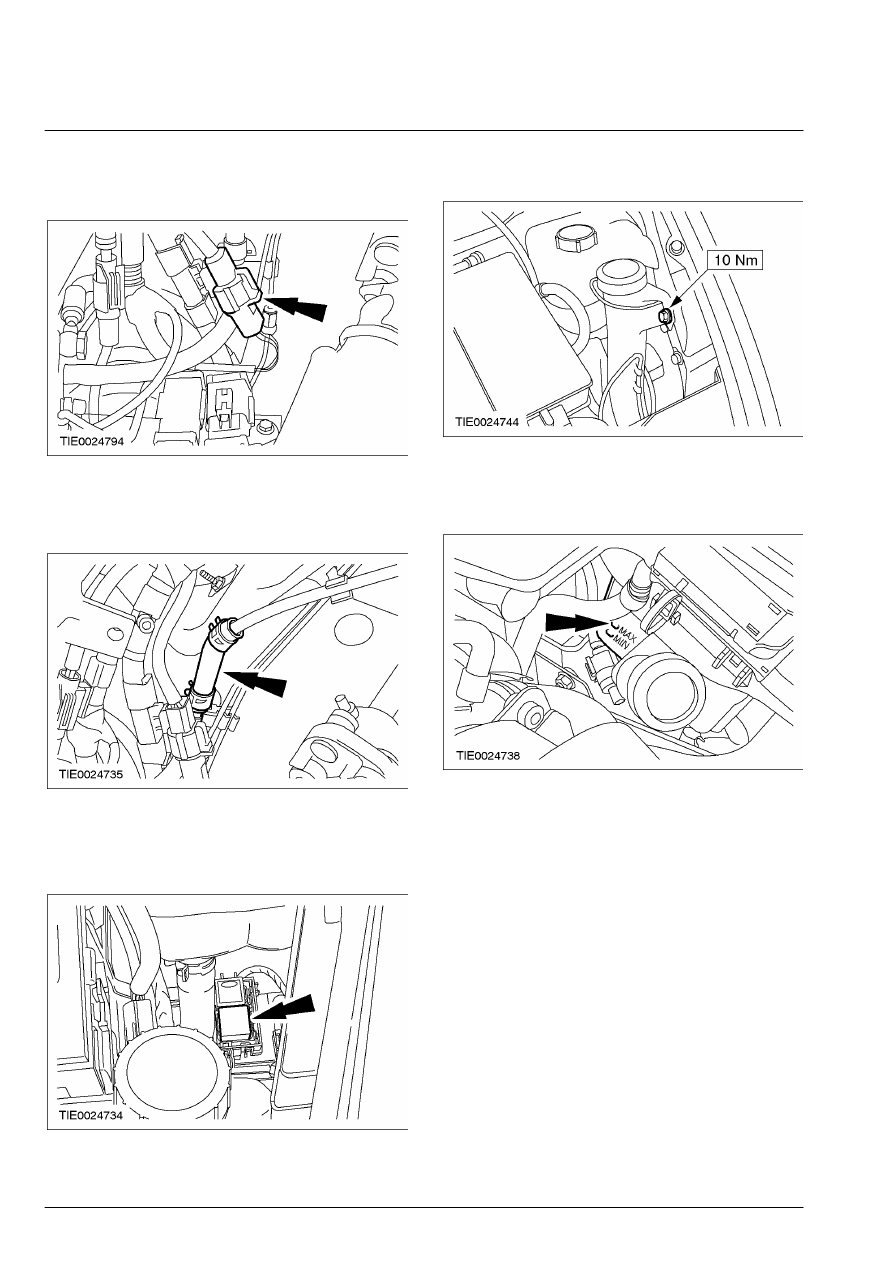

5.  Состыкуйте штекерный разъем датчика

положения исполнительного устройства
сцепления.









6.  Снимите     зажимное приспособление для

тормозного шланга  с питающего шланга
HPU.









7.  Опустите автомобиль.

 8.  Установите реле HPU.
        •  Установите крышку реле.









9.  Подсоедините бачок омывателя лобового

стекла к крылу.









10.  Заполните бачок гидравлической

жидкости переключения передач до
отметки  MAX.









11.  Используя    WDS , удалите воздух из

системы переключения передач.

 12.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь
к Разделу 100-02.

308-11-45

Система автоматического переключения передач 308-11-45

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

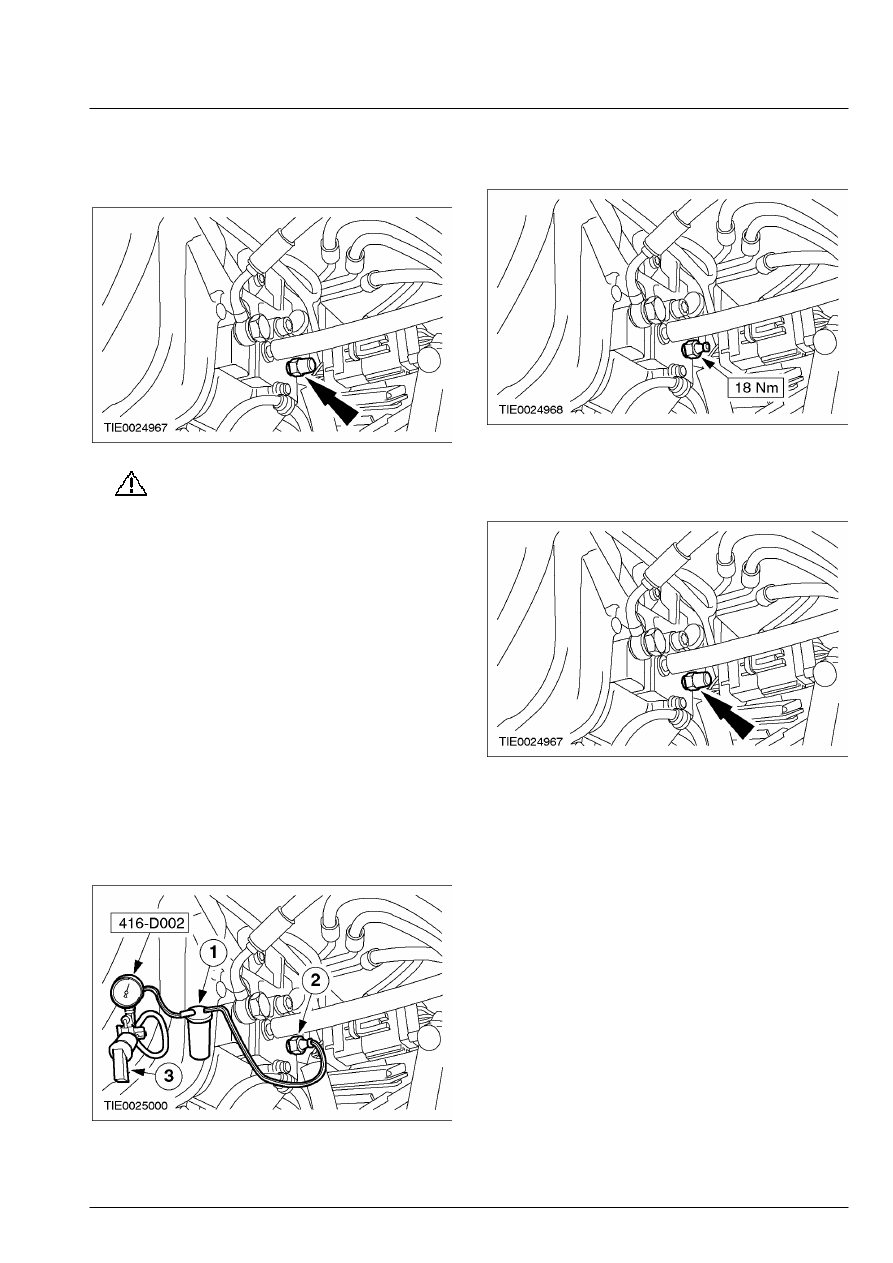

 13.  Снимите пылезащитный колпачок с

ниппеля для удаления воздуха из
исполнительного устройства сцепления.







14.

ПРЕДОСТЕРЕЖЕНИЕ: Очистите

бачок специального  инструмента,
чтобы предотвратить  повреждение
системы автоматического
переключения передач.

    Используя специальный инструмент,

удалите воздух из исполнительного
устройства сцепления.

       1. Заполните бачок специального

инструмента; для этого используется новая
гидравлическая жидкость в объеме 40 мл.

       2. Подсоедините шланг бачка к ниппелю для

удаления воздуха из исполнительного
устройства сцепления и отпустите ниппель
для удаления воздуха.

       3. Приложите вакуум к специальному

инструменту; вакуум следует прикладывать
до тех пор, пока в бачок специального
инструмента не потечет чистая
гидравлическая жидкость.









15.  Затяните ниппель для удаления воздуха  из

исполнительного устройства  сцепления.









16.  Установите пылезащитный колпачок на

ниппель для удаления воздуха из
исполнительного устройства сцепления.









17.  Опустите автомобиль.

 18.  Используя    WDS , дайте модулю

управления коробкой передач возможность
изучить рабочие параметры сцепления.

308-11-46

Система автоматического переключения передач 308-11-46

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

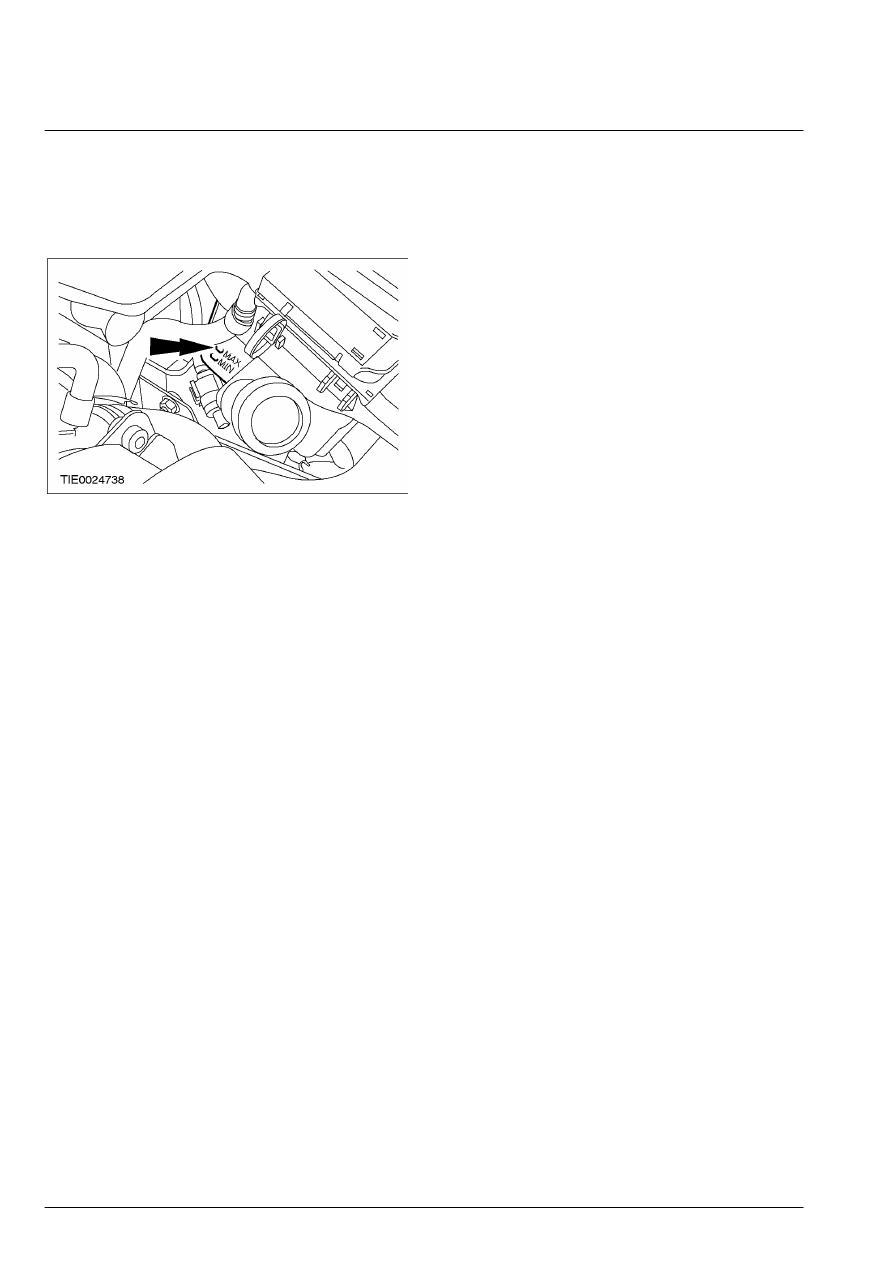

 19.  Проверьте уровень жидкости в бачке

системы переключения передач и при
необходимости заполните бачок до отметки
MAX; для этого используется
гидравлическая жидкость .







308-11-47

Система автоматического переключения передач 308-11-47

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА



Датчик положения исполнительного устройства сцепления



Снятие



1.  Снимите исполнительное устройство

сцепления.

За дополнительной

информацией обратитесь к главе
Исполнительное устройство сцепления
имеющейся в этом разделе.



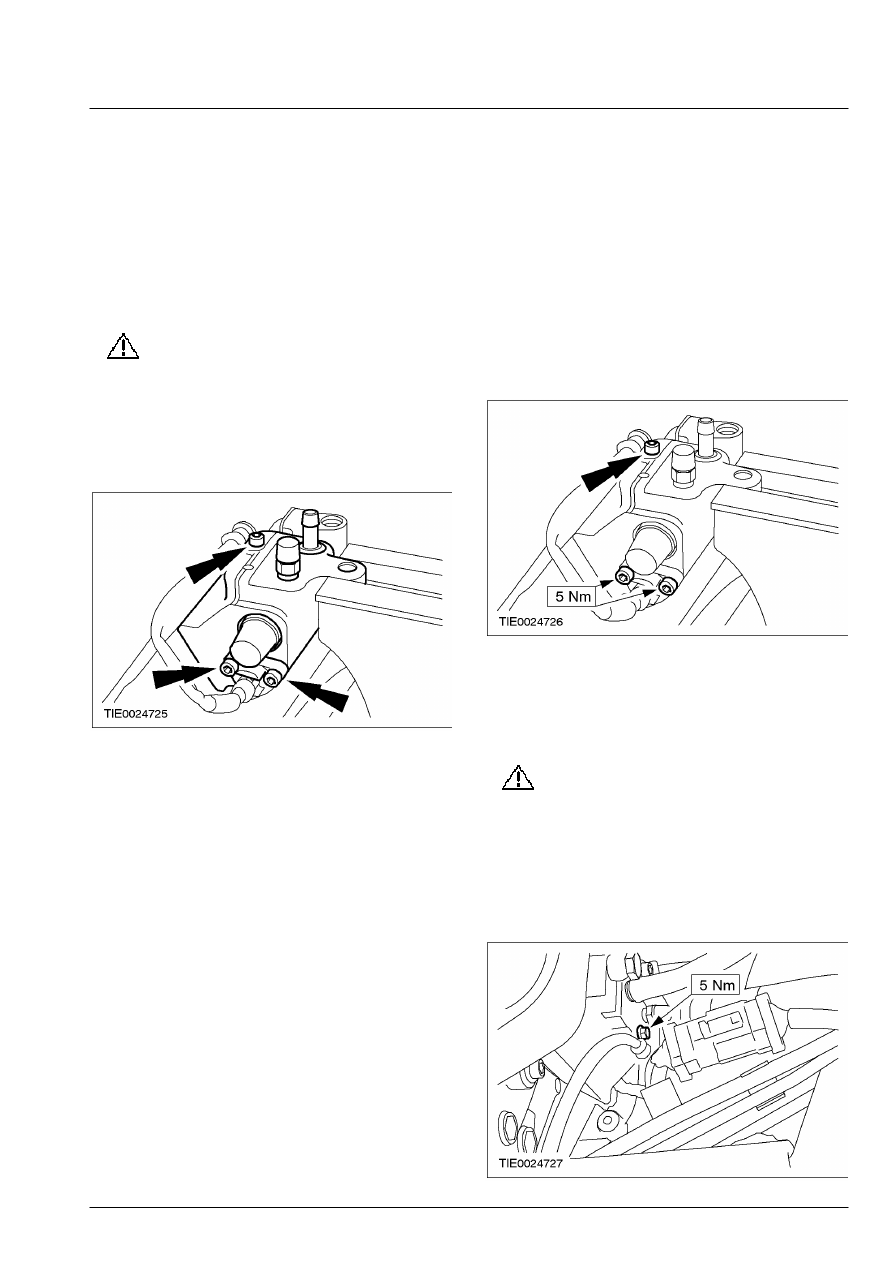

2.

ПРЕДОСТЕРЕЖЕНИЕ: Используйте

предохранительные  проставки для
губок тисков.

    Закрепите исполнительное устройство

сцепления в тисках и снимите датчик
положения исполнительного устройства
сцепления.







Установка

1. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте  полностью болт крепления кабеля
датчика  положения исполнительного
устройства  сцепления.

    Установите датчик положения

исполнительного устройства сцепления.









2.  Установите исполнительное устройство

сцепления.

За дополнительной

информацией обратитесь к главе
Исполнительное устройство сцепления
имеющейся в этом разделе.



3.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь

в том, что кабель  датчика положения
исполнительного  устройства сцепления
нигде не задевает  картер коробки
передач.

    Затяните болт крепления кабеля датчика

положения исполнительного устройства
сцепления.
