РАЗДЕЛ 309-00 Система выпуска отработавших газов

- Общая информация

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



309-00-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Система выпуска отработавших газов............................................................................................



309-00-3

СНЯТИЕ И УСТАНОВКА





Каталитический нейтрализатор — 2.0 л дизель/2.4 л дизель ............................... (25 250 0)



309-00-4



Каталитический нейтрализатор — 2.3L .................................................................. (25 250 0)



309-00-6



309-00-2

Система выпуска отработавших газов - Общая 309-00-2

 информация



СПЕЦИФИКАЦИИ

Спецификации моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Зажимная гайка подсоединения трубы
каталитического нейтрализатора к впускной  трубе
глушителя

55 41  -

Болты крепления каталитического  нейтрализатора
к опорному кронштейну -  автомобили с двигателем
2.0L Diesel

25 18  -

Гайка крепления опорного кронштейна
каталитического нейтрализатора к картеру  коробки
передач - автомобили с двигателем  2.3L

40 30  -

Подогреваемый кислородный датчик  (HO2S)

42

31

-

Кислородный датчик мониторинга  каталитического
нейтрализатора

42 31  -

Гайки крепления каталитического  нейтрализатора к
выпускному коллектору

40 30  -



309-00-3

Система выпуска отработавших газов - Общая 309-00-3

 информация



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

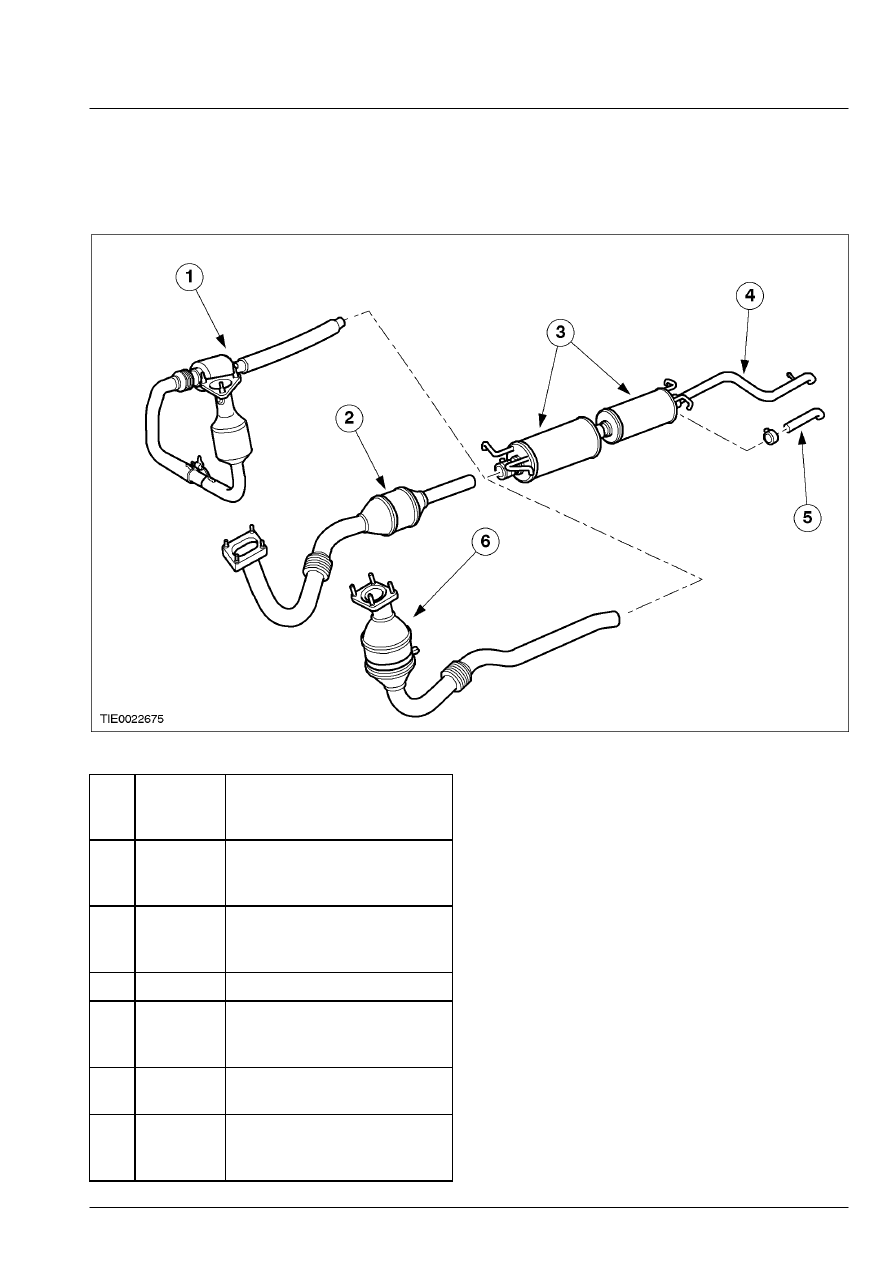

Система выпуска отработавших газов








Поз.



№

Запасной

Части



Наименование



1

–

Каталитический
нейтрализатор -  автомобили
с двигателем 2.3L

2

–

Каталитический
нейтрализатор -  автомобили
с двигателем 2.4L Diesel

3

–

Глушители

4

–

Выпускная труба - Van
("фургон"), Bus  ("автобус") и
Kombi ("комби")

5

–

Выпускная труба - вариант
"шасси"

6

–

Каталитический
нейтрализатор -  автомобили
с двигателем 2.0L Diesel



309-00-4

Система выпуска отработавших газов - Общая 309-00-4

 информация



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Каталитический нейтрализатор — 2.0 л дизель/2.4 л дизель (25 250 0)



Наименование



Спецификация



Противозадирная
смазка

SAM1C9107A



Снятие

Все автомобили

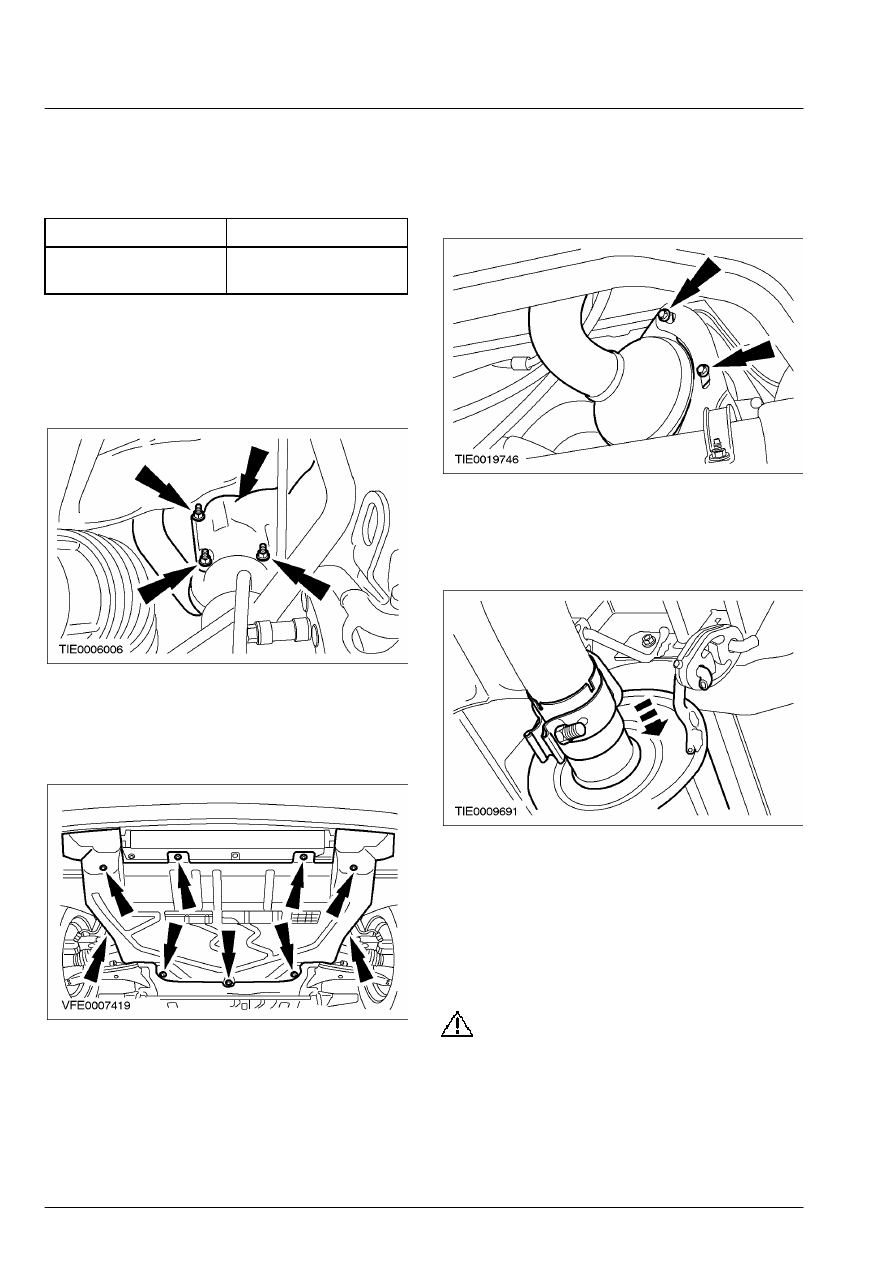

 1.  Отсоедините каталитический

нейтрализатор от выпускного коллектора.









2.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 3.  Снимите защиту двигателя (при  наличии).







Автомобили с двигателем 2.0L Diesel
 4.  Отсоедините каталитический

нейтрализатор от опорного кронштейна.







Все автомобили
 5.  Отсоедините трубу каталитического

нейтрализатора от впускной трубы
глушителя.









6.  Снимите каталитический  нейтрализатор.

        •  Отбракуйте прокладки за их дальнейшей

ненадобностью.

Установка

Все автомобили

ПРЕДОСТЕРЕЖЕНИЕ: Никогда не

используйте герметик перед
каталитическим нейтрализатором.

ПРИМЕЧАНИЕ: Установите новую прокладку
между  каталитическим нейтрализатором и
выпускным коллектором.
 1.  Нанесите на шпильки каталитического

нейтрализатора смазку; для этого
используется     противозадирная смазка .
