309-00-9

Система выпуска отработавших газов - Общая 309-00-9

 информация



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Установка

1.

ПРЕДУПРЕЖДЕНИЕ: Установите

новые нижнюю гайку и болт
шарнирной муфты рулевой колонки.
Неследование этому указанию в
результате может привести к
травматическим  последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Никогда не

используйте герметик перед
каталитическим нейтрализатором.

ПРИМЕЧАНИЕ: Нанесите на шпильки
каталитического  нейтрализатора
противозадирную смазку.
ПРИМЕЧАНИЕ: Установите новые гайки
крепления  каталитического нейтрализатора к
выпускному коллектору и новую прокладку
между каталитическим нейтрализатором и
выпускным коллектором.
    Установите элементы на место, действуя  в

обратной последовательности.

310-00-1

Система подачи топлива - Общая информация 310-00-1



РАЗДЕЛ 310-00 Система подачи топлива - Общая

информация

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Система подачи топлива ..................................................................................................................



310-00-2

ДИАГНОСТИКА И ПРОВЕРКИ





Система подачи топлива ..................................................................................................................



310-00-6

Осмотр и проверка...........................................................................................................................

310-00-6

Таблица признаков неисправности................................................................................................

310-00-7

Pinpoint-тесты ..................................................................................................................................

310-00-10

Проверки элементов........................................................................................................................

310-00-11

ОБЩИЕ ПРОЦЕДУРЫ





Сбрасывание давления в системе подачи топлива — 2.3L ................................... (23 420 0)



310-00-15



Опорожнение топливного бака ................................................................................ (23 551 0)



310-00-16



Быстродействующая муфта .............................................................................................................



310-00-17



310-00-2

Система подачи топлива - Общая информация 310-00-2



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

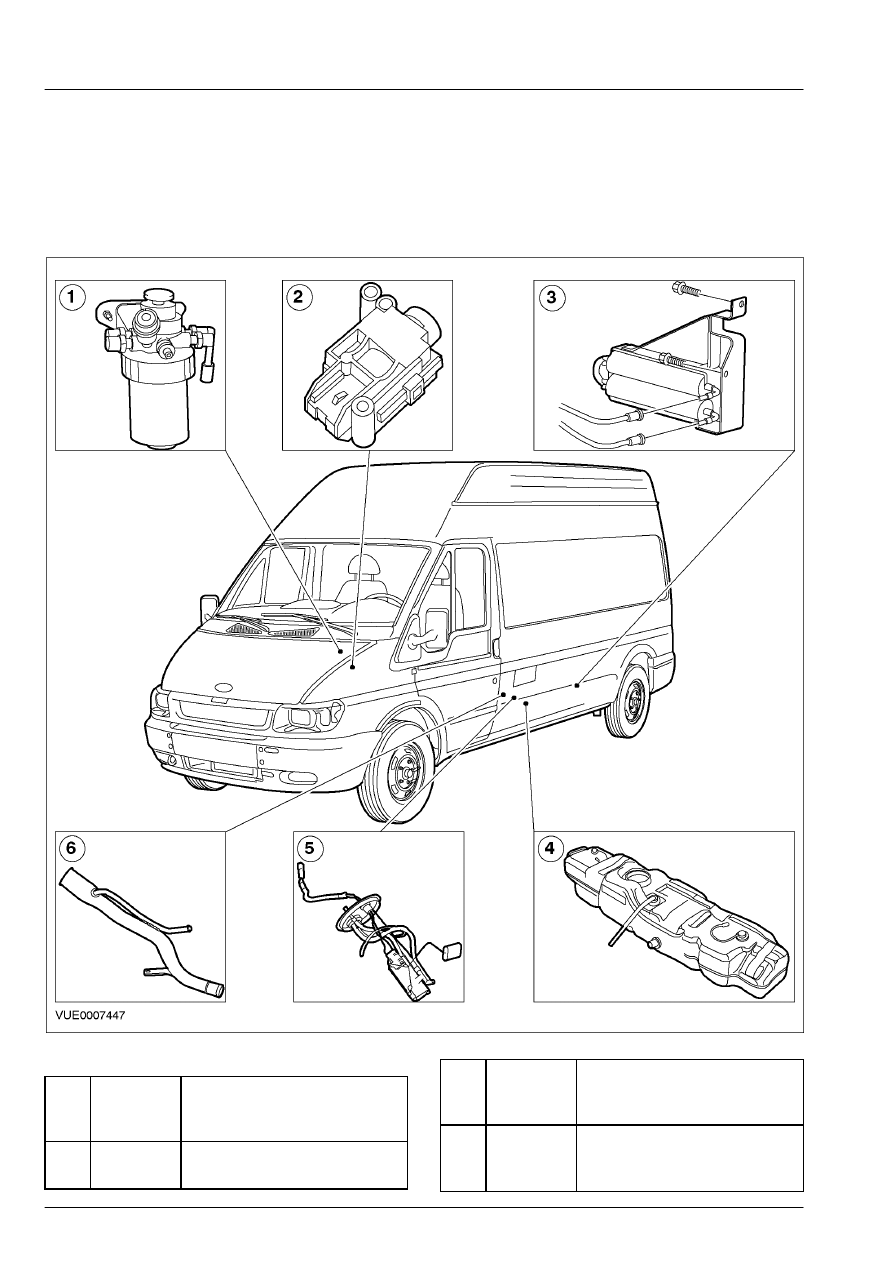

Система подачи топлива



Автомобили с дизельным двигателем






Поз.



№

Запасной

Части



Наименование



1

Топливный фильтр/
водоотделитель

Поз.



№

Запасной

Части



Наименование



2

Инерционный переключатель
отсечки  подачи топлива
(IFS)

310-00-3

Система подачи топлива - Общая информация 310-00-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



3

Охладитель топлива

4

Топливный бак

5

Датчик уровня топлива

6

Заливной трубопровод
топливного  бака



Топливо подается по питающим  топливопроводам
к топливному фильтру/ водоотделителю.
Топливный фильтр/  водоотделитель очищает
топливо от воды и  загрязняющих примесей.
Неиспользованное топливо  возвращается в
топливный бак, проходя через  топливный фильтр
и охладитель топлива (при  его наличии).
При температуре ниже 15°C открывается  клапан,
встроенный в топливный фильтр, и

предварительно подогретое топливо может
рециркулировать назад через топливный  фильтр к
топливному насосу высокого давления.  Это
облегчает работу двигателя  при прогреве.

Автомобили с дизельным двигателем 75  л.с. или 90
л.с.

Топливо всасывается из топливного бака
топливным насосом высокого давления,  который
затем подает топливо, находящееся  под высоким
давлением, к топливным  форсункам.

Автомобили с дизельным двигателем 120  л.с.

Давление топлива поднимается и  регулируется
подающим топливным насосом,  расположенным
сверху на топливном фильтре,  и подается к
топливному насосу высокого  давления, который
затем подает топливо,  находящееся под высоким
давлением, к  топливным форсункам.
