206-06-4

Гидропривод тормозов 206-06-4



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Гидропривод тормозов



За дополнительной информацией обратитесь к
Разделу 206-00.

206-06-5

Гидропривод тормозов 206-06-5



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Педаль тормоза и кронштейн педали



Снятие

Все автомобили

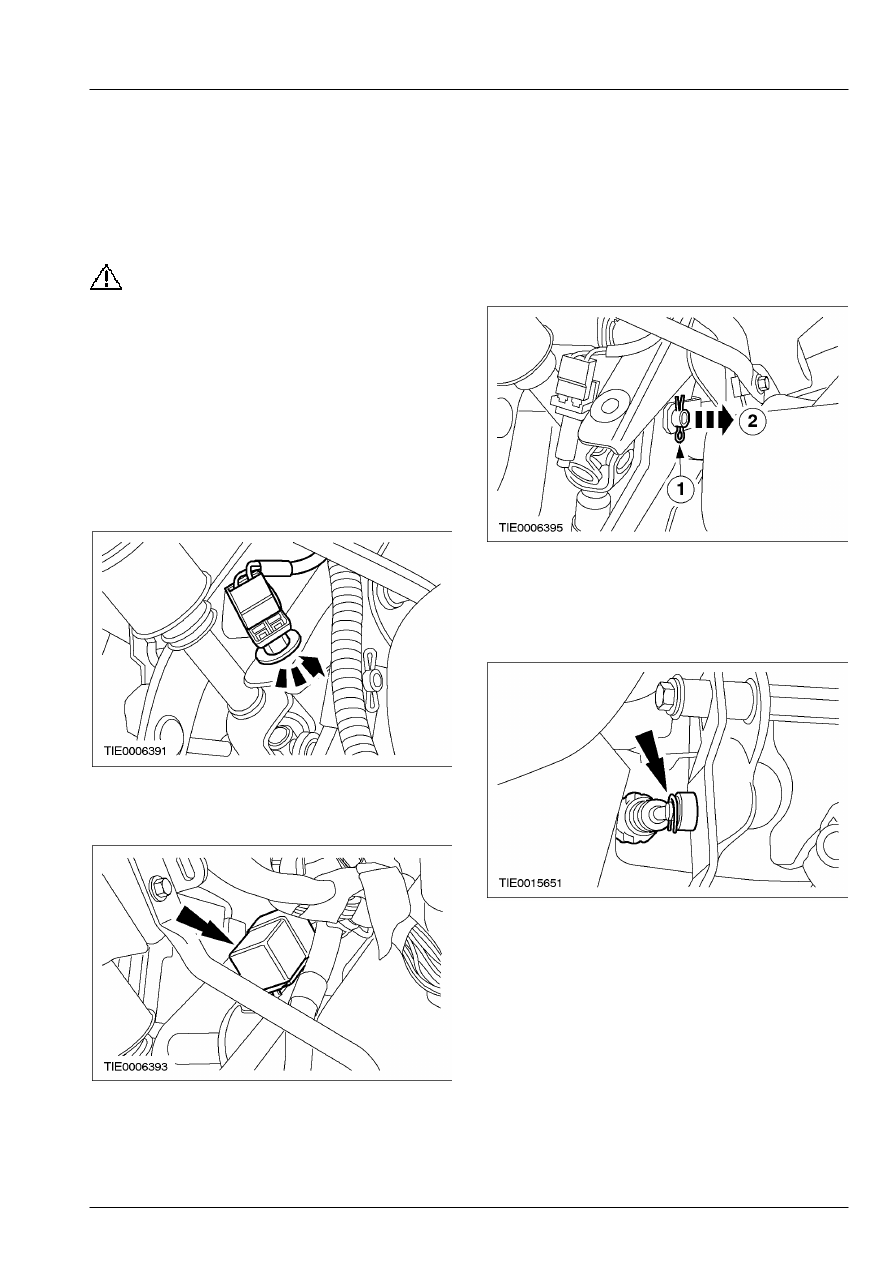

ПРЕДУПРЕЖДЕНИЕ: Всегда надевайте

защитные очки при  выполнении работ на
автомобиле, оснащенном  подушкой
безопасности, и при работе с  модулем
подушки безопасности.  Несоблюдение
этой  инструкции может привести к
травме.

 1.  Отсоедините провод массы от

аккумулятора.    За дополнительной
информацией обратитесь к Разделу 414-01.

 2.  Отсоедините переключатель положения

педали тормоза (BPP) от кронштейна педали
тормоза.









3.  Отсоедините реле указателей поворота  от

кронштейна педали тормоза.









4.  Отсоедините толкатель вакуумного

усилителя тормозов от педали тормоза.

       1. Снимите зажим.
       2. Выверните шпильку.







Автомобили с правосторонним  управлением
 5.  Отсоедините толкатель главного  цилиндра

сцепления от педали сцепления.

        •  Снимите зажим.







206-06-6

Гидропривод тормозов 206-06-6



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



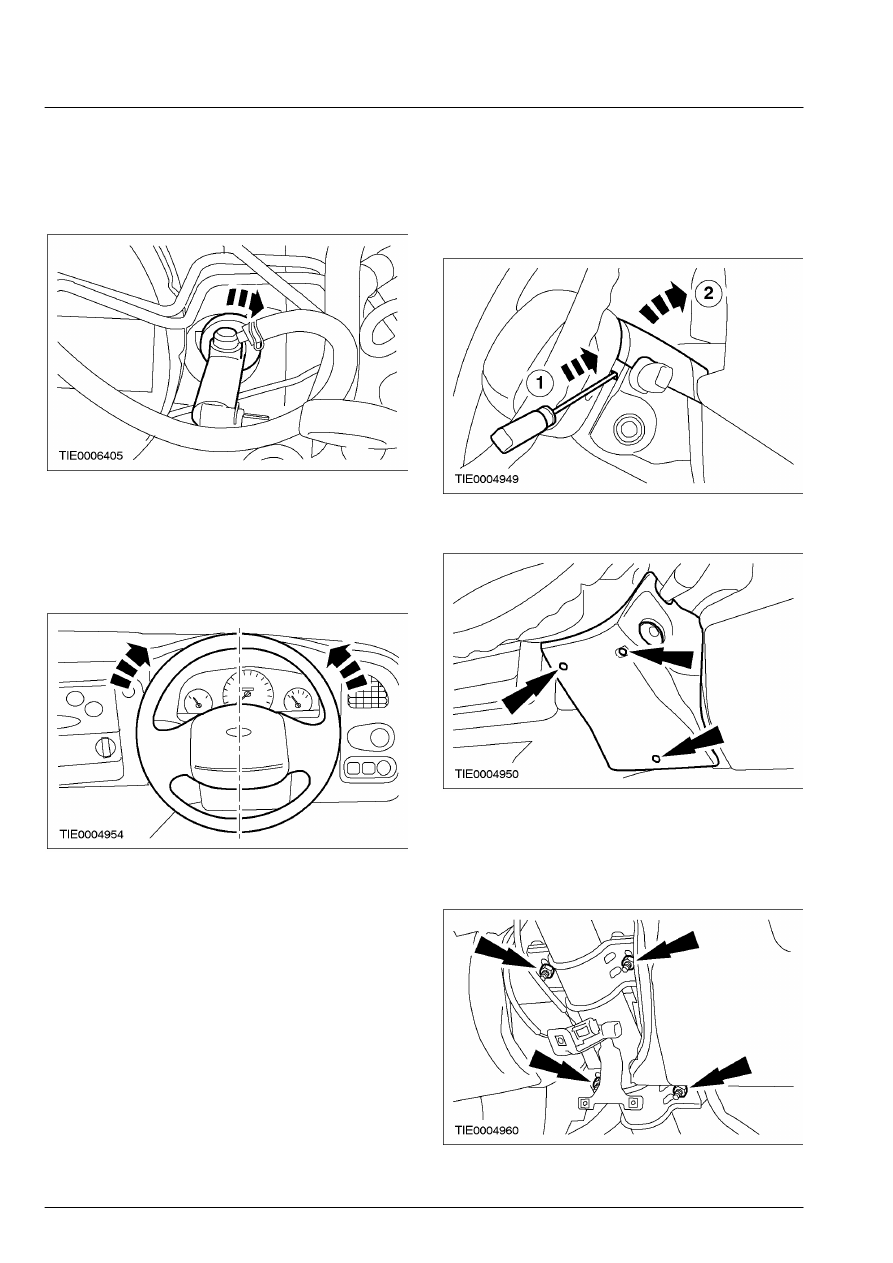

6.  Отсоедините главный цилиндр сцепления

от перегородки.

        •  Поверните его по часовой стрелке на 90

градусов.







7. ПРИМЕЧАНИЕ: Убедитесь в том, что

передние колеса  направлены прямо вперед.

    Установите рулевой механизм в

центральное положение и заблокируйте его
в  этом положении.









8.  Снимите верхний кожух рулевой  колонки.

       1. Используя отвертку с тонким

наконечником, освободите два зажима (по
одному с каждой стороны).

       2. Снимите кожух.









9.  Снимите нижний кожух рулевой  колонки.









10.  Отсоедините рулевую колонку и

расположите ее в стороне.

        •  Отбракуйте гайку за ее дальнейшей

ненадобностью.







206-06-7

Гидропривод тормозов 206-06-7



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



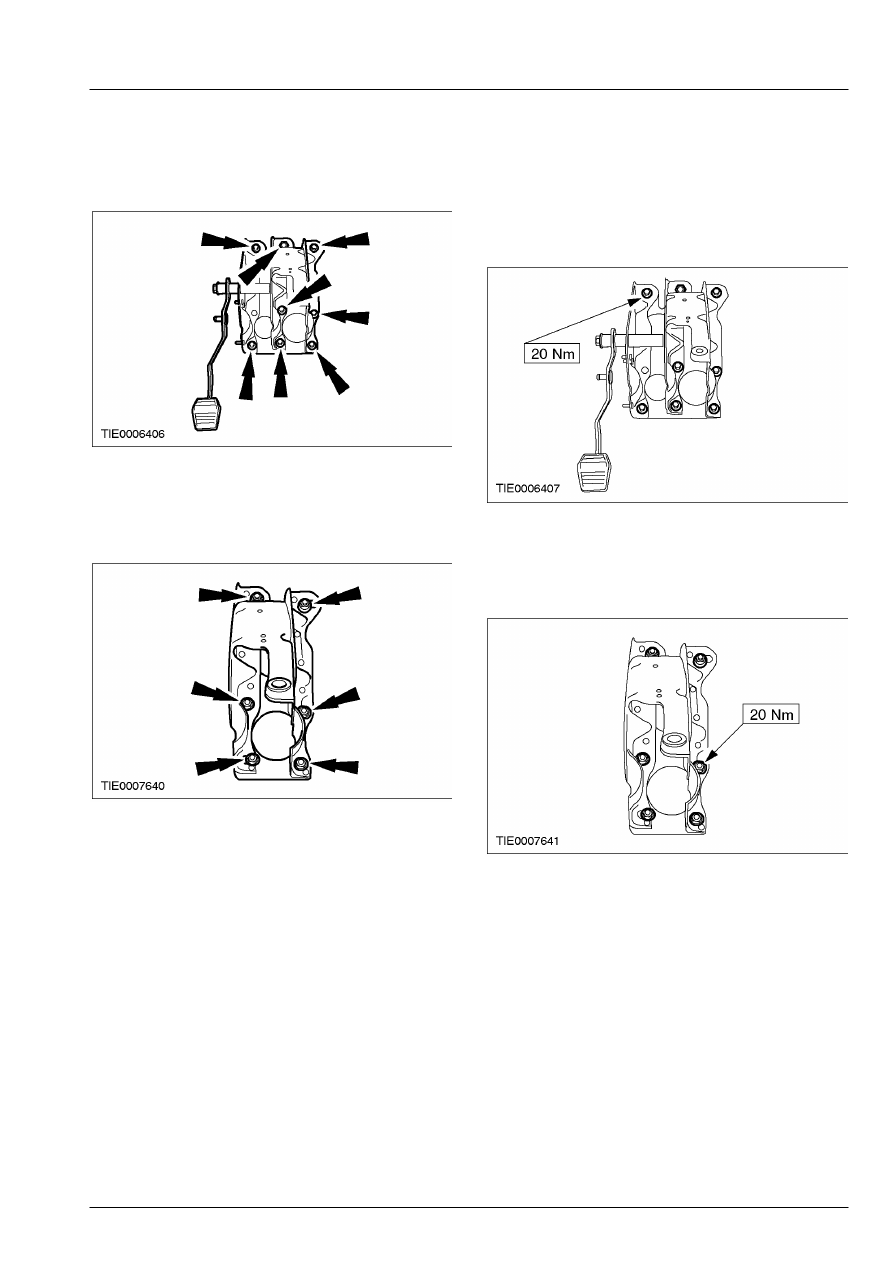

11.  Снимите педаль тормоза и кронштейн

педали (для наглядности педаль тормоза
показана в снятом положении).







Автомобили с левосторонним  управлением
  12.  Снимите педаль тормоза и кронштейн

педали (для наглядности педаль тормоза
показана в снятом положении).







Установка

Автомобили с правосторонним  управлением
 1.  Установите педаль тормоза и кронштейн

педали (для наглядности педаль тормоза
показана в снятом положении).







Автомобили с левосторонним  управлением
 2.  Установите педаль тормоза и кронштейн

педали (для наглядности педаль тормоза
показана в снятом положении).
