Ford Transit (2001 год). Руководство - часть 321

206-05-10

Стояночный тормоз и привод стояночного тормоза 206-05-10



СНЯТИЕ И УСТАНОВКА



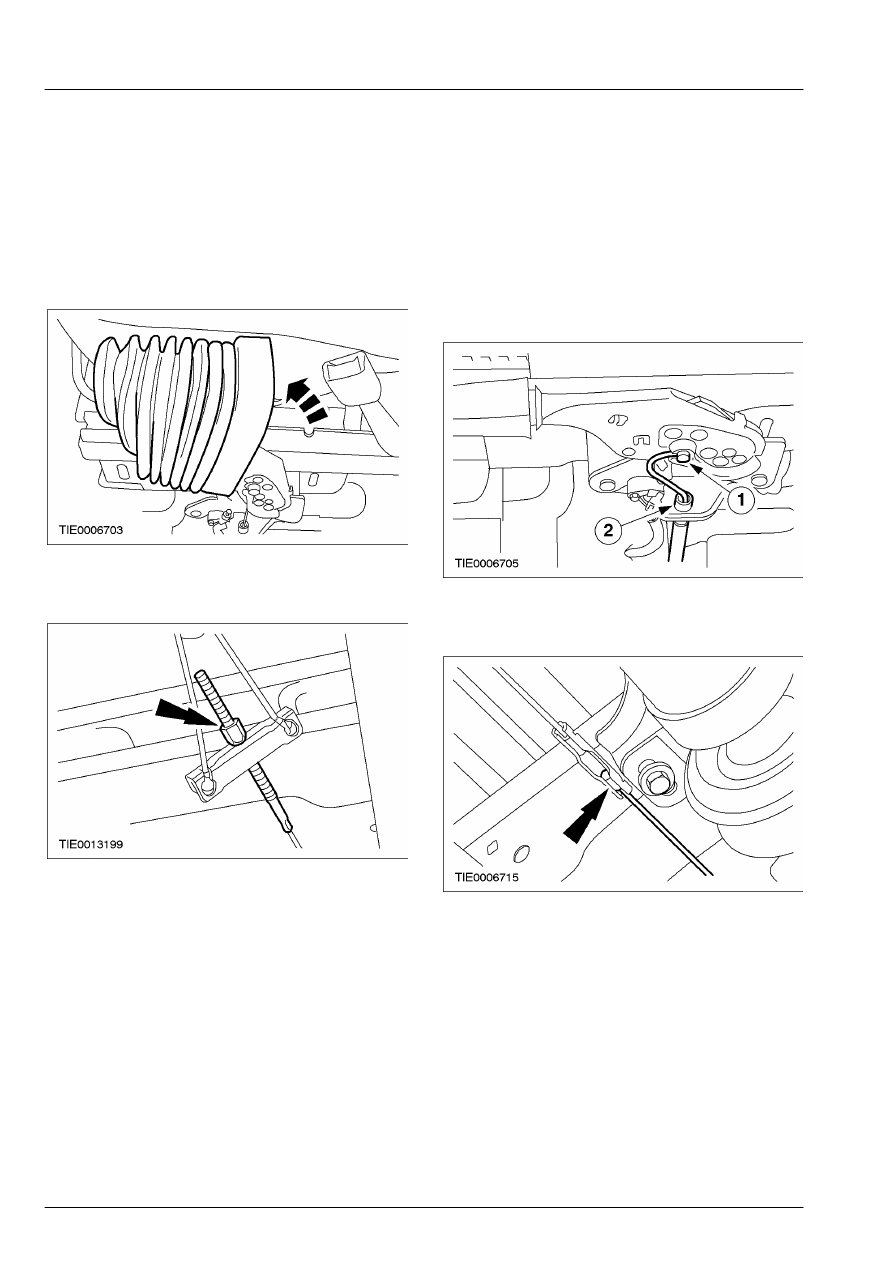

Передний трос стояночного тормоза



Снятие



1.  Отпустите стояночный тормоз.

 2.  Снимите чехол рычага управления

стояночным тормозом.









3.  Отпустите регулировочную гайку троса

стояночного тормоза.









4.  Отсоедините передний трос стояночного

тормоза.

       1. Отсоедините трос от рычага управления

стояночным тормозом.

       2. Отсоедините трос от кронштейна рычага

управления стояночным тормозом.









5.  Отсоедините промежуточный трос

стояночного тормоза от фиксатора.







206-05-11

Стояночный тормоз и привод стояночного тормоза 206-05-11



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



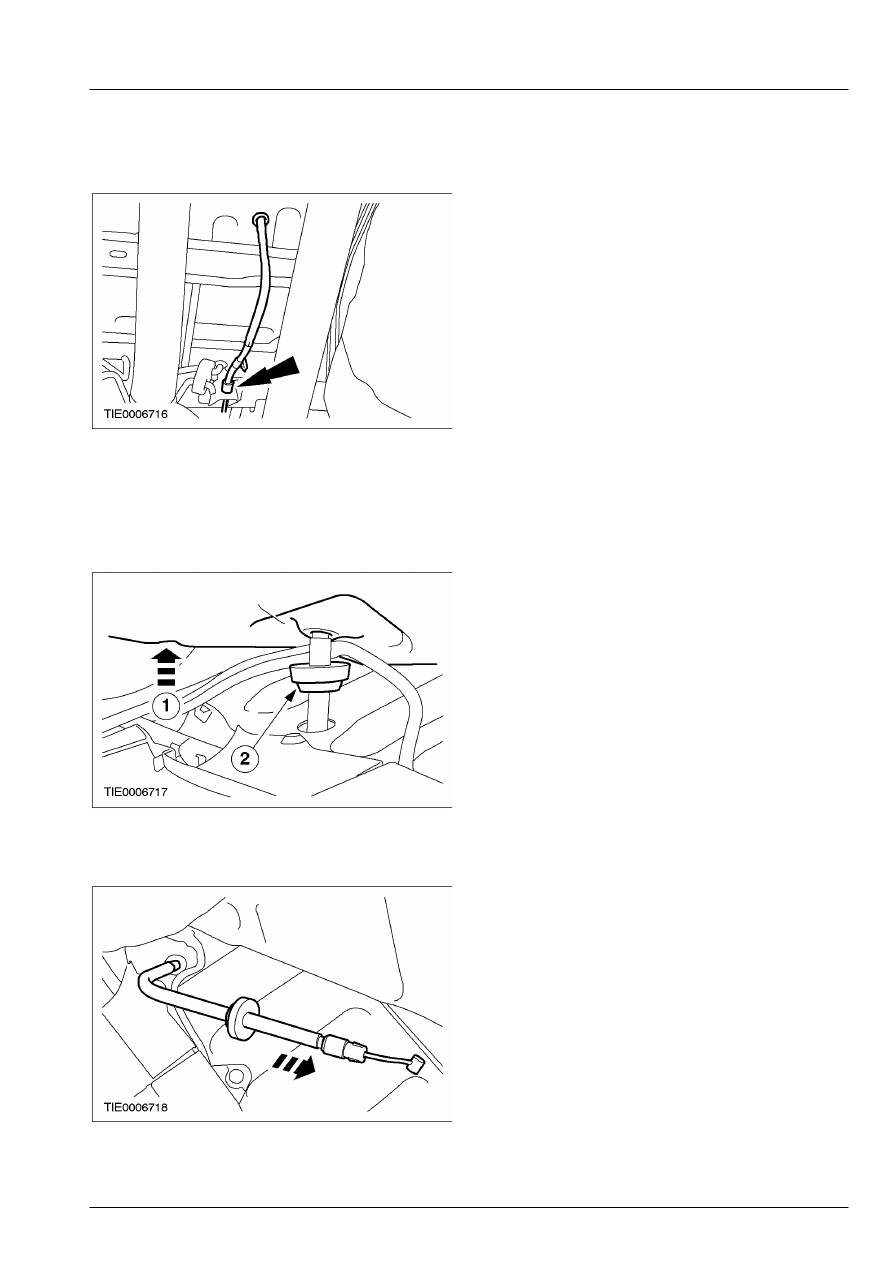

6.  Отсоедините передний трос стояночного

тормоза от опорного кронштейна.









7.  Отсоедините передний трос стояночного

тормоза от пола.

       1. Отсоедините напольное покрытие.
       2. Отсоедините уплотнительное кольцо  троса

от пола.









8.  Снимите передний трос стояночного

тормоза.







Установка



1.  При установке выполните процедуру

снятия в обратной последовательности.

 2.  Отрегулируйте стояночный тормоз.

За

дополнительной информацией обратитесь к
главе Регулировка троса стояночного
тормоза имеющейся в этом разделе.



206-05-12

Стояночный тормоз и привод стояночного тормоза 206-05-12



СНЯТИЕ И УСТАНОВКА



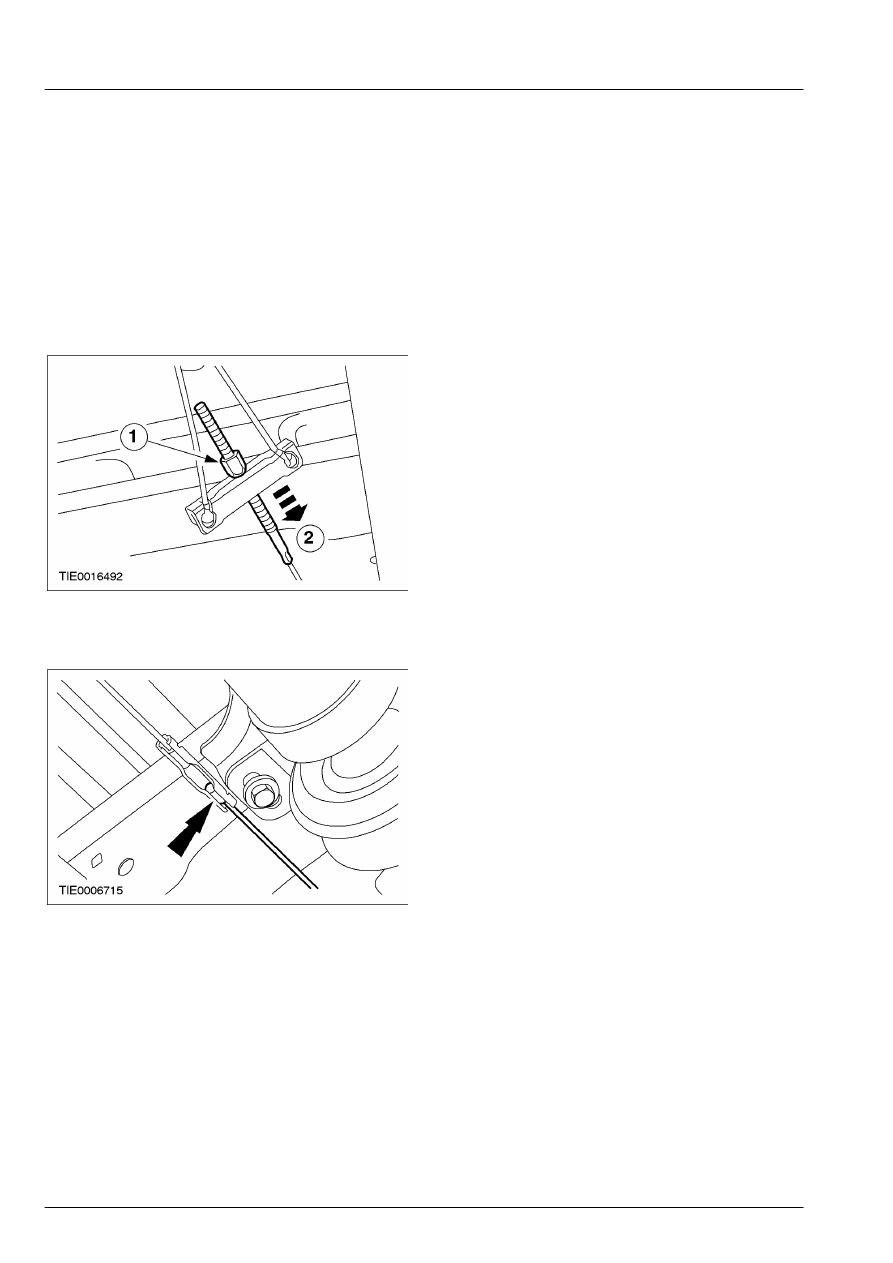

Промежуточный трос стояночного тормоза



Снятие



1.  Отпустите стояночный тормоз.

 2.  Отсоедините промежуточный трос

стояночного тормоза от уравнителя.

       1. Отверните регулировочную гайку.
       2. Отсоедините трос.









3.  Снимите промежуточный трос  стояночного

тормоза.







Установка



1.  При установке выполните процедуру

снятия в обратной последовательности.

 2.  Отрегулируйте стояночный тормоз.

За

дополнительной информацией обратитесь к
главе Регулировка троса стояночного
тормоза имеющейся в этом разделе.



206-05-13

Стояночный тормоз и привод стояночного тормоза 206-05-13



СНЯТИЕ И УСТАНОВКА



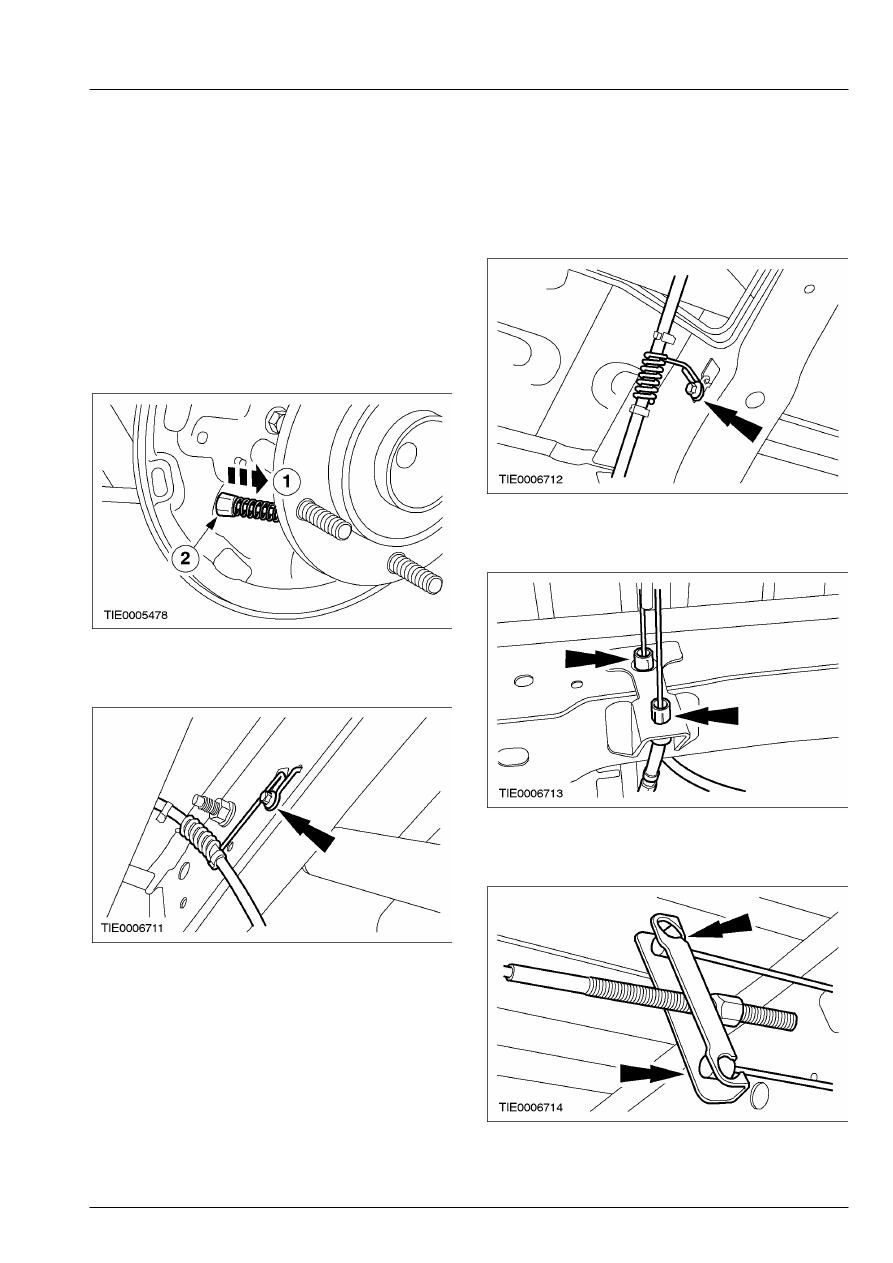

Задние тросы стояночного тормоза



Снятие



1.  Снимите тормозные колодки.    За

дополнительной информацией обратитесь к
Разделу 206-02.

 2.  Отсоедините задние тросы стояночного

тормоза от опорных щитов.

       1. Оттяните назад пружину.
       2. Освободите зажим.









3.  Отсоедините правый задний трос

стояночного тормоза от шасси.









4.  Отсоедините левый задний трос

стояночного тормоза от шасси.









5.  Отсоедините задние тросы стояночного

тормоза от опорного кронштейна.









6.  Снимите задние тросы стояночного

тормоза.
