206-05-2

Стояночный тормоз и привод стояночного тормоза 206-05-2



СПЕЦИФИКАЦИИ

Спецификации моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Болты крепления рычага стояночного  тормоза 22  16  -
Болт крепления опоры заднего троса  стояночного
тормоза

22 16  -

Регулировочная гайка троса  стояночного тормоза 7

-

62



206-05-3

Стояночный тормоз и привод стояночного тормоза 206-05-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

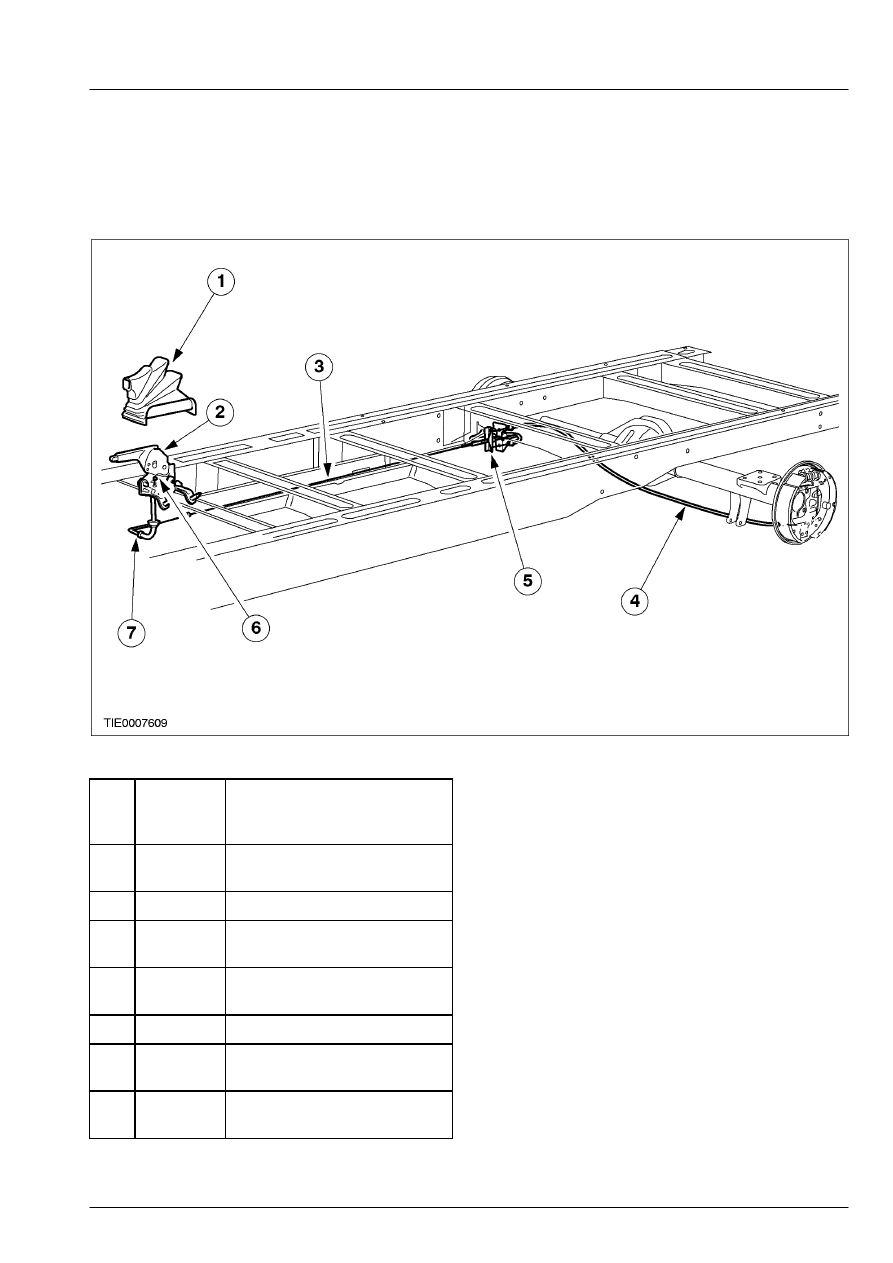

Стояночный тормоз








Поз.



№

Запасной

Части



Наименование



1 -

Чехол рычага стояночного
тормоза

2 -

Рычаг стояночного тормоза

3 -

Промежуточный трос
стояночного  тормоза

4 -

Задний трос стояночного
тормоза

5 -

Ураввнитель

6 -

Переключатель контрольной
лампы  стояночного тормоза

7

Передний трос стояночного
тормоза



206-05-4

Стояночный тормоз и привод стояночного тормоза 206-05-4



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Стояночный тормоз



Осмотр и проверка

 1.  Проверьте жалобу клиента.
 2.  Визуально осмотрите на наличие  очевидных

признаков механических или  электрических
повреждений.

Таблица визуального осмотра



Механические

факторы



Электрические

факторы





–  Рычаг управления

стояночным
тормозом

  –  Трос стояночного

тормоза



–  Плавкий

предохранитель(и)

  –  Электрический

разъем(ы)

  –  Жгут

электропроводки




3.  Если очевидная причина выявленной Вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если проблема визуально не очевидна,

проверьте признак неисправности и
обратитесь к Таблице признаков
неисправности.

Таблица признаков неисправности

Состояние



Возможные Причины



Действие





• Стояночный тормоз невозможно

задействовать



• Рычаг управления стояночным

тормозом

 • Трос стояночного тормоза



• ПЕРЕЙДИТЕ к Pinpoint-тесту A.



• Стояночный тормоз невозможно

отпустить



• Рычаг управления стояночным

тормозом

 • Трос стояночного тормоза



• ПЕРЕЙДИТЕ к Pinpoint-тесту B.



Pinpoint-тесты

PINPOINT-ТЕСТ A: СТОЯНОЧНЫЙ ТОРМОЗ НЕВОЗМОЖНО  ЗАДЕЙСТВОВАТЬ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРКА ПРАВИЛЬНОСТИ РЕГУЛИРОВКИ  ЗАДНЕГО ТРОСА СТОЯНОЧНОГО
ТОРМОЗА







 1  Для регулировки троса несколько раз

задействуйте рычаг управления стояночным
тормозом.



• Теперь стояночный тормоз  задействуется
правильно?



→

→

→

→ Да



Стояночный тормоз исправен.



→

→

→

→ Нет





Перейдите к A2



A2: ПРОВЕРКА ТОРМОЗНЫХ КОЛОДОК И  ТОРМОЗНЫХ БАРАБАНОВ







 1  Проверьте тормозные колодки и барабаны  на

наличие смазки или рабочей жидкости на
накладках и на наличие повышенного  износа.



• Присутствуют какие-либо  неисправности?



→

→

→

→ Да

206-05-5

Стояночный тормоз и привод стояночного тормоза 206-05-5



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



При необходимости ОЧИСТИТЕ или
УСТАНОВИТЕ новые тормозные колодки
или  тормозные барабаны.    За
дополнительной информацией обратитесь к
Разделу 206-02.



→

→

→

→ Нет





Перейдите к A3



A3: ПРОВЕРКА ТРОСОВ СТОЯНОЧНОГО ТОРМОЗА  НА НАЛИЧИЕ ПОВРЕЖДЕНИЙ







 1  Осмотрите тросы стояночного тормоза на

наличие повреждений, ржавчины или
перетирания.



• Тросы стояночного тормоза исправны?



→

→

→

→ Да



ПРОВЕРЬТЕ на наличие других причин,
например, ослабление крепления рычага
стояночного тормоза или других элементов
системы тормозов.    За дополнительной
информацией обратитесь к Разделу 206-00.



→

→

→

→ Нет



При необходимости ОТРЕМОНТИРУЙТЕ
или  УСТАНОВИТЕ тросы стояночного
тормоза.  ПРОВЕРЬТЕ, правильно ли
действует  система.



PINPOINT-ТЕСТ B: СТОЯНОЧНЫЙ ТОРМОЗ НЕВОЗМОЖНО  ОТПУСТИТЬ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРОВЕРКА РЫЧАГА УПРАВЛЕНИЯ СТОЯНОЧНЫМ  ТОРМОЗОМ







 1  Поднимите и подоприте автомобиль на

подъемнике, дающем свободу колесам, при
полном задействовании стояночного тормоза.
За дополнительной информацией обратитесь к
Разделу 100-02.

    -   Отпустите стояночный тормоз, потянув  вверх

рычаг и нажав на кнопку  блокировки.



• Происходит ли отпускание стояночного
тормоза?



→

→

→

→ Да



ПРОВЕРЬТЕ на наличие других причин,
например, в обычных элементах системы
тормозов.  При необходимости
ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ
новые  элементы.    За дополнительной
информацией обратитесь к Разделу 206-00.



→

→

→

→ Нет





Перейдите к B2



B2: ПРОВЕРКА ТРОСА СТОЯНОЧНОГО  ТОРМОЗА







 1  Ослабьте натяжение троса стояночного  тормоза

в зоне уравнителя троса  стояночного тормоза.

    -   Вручную проверните задние колеса.



• Задние колеса вращаются свободно?
