Стояночный тормоз и привод стояночного тормоза 206-05-6



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



→

→

→

→ Да



УСТАНОВИТЕ новый рычаг управления
стояночным тормозом.

За дополнительной

информацией обратитесь к Рычаг управления
стояночным тормозом имеющейся в этом
разделе.

  ПРОВЕРЬТЕ, правильно ли

действует  система.



→

→

→

→ Нет





Перейдите к B3



B3: ПРОВЕРКА ПЕРЕДНЕГО ТРОСА СТОЯНОЧНОГО  ТОРМОЗА







 1  Отсоедините трос стояночного тормоза  от

заднего троса стояночного тормоза на
уравнителе троса стояночного тормоза.

    -   Вручную поверните задние колеса.



• Задние колеса поворачиваются  свободно?



→

→

→

→ Да



УСТАНОВИТЕ новый передний трос
стояночного тормоза.

За дополнительной

информацией обратитесь к Трос стояночного
тормоза имеющейся в этом разделе.



ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к B4



B4: ПРОВЕРКА ЗАДНИХ ТРОСОВ СТОЯНОЧНОГО  ТОРМОЗА







 1  По очереди отсоедините задние тросы

стояночного тормоза от задних тормозов.

За

дополнительной информацией обратитесь к
Торс стояночного тормоза имеющейся в этом
разделе.



    -   Повращайте колесо с той стороны, с  которой

отсоединен трос стояночного  тормоза.



• Колесо вращается свободно?



→

→

→

→ Да



УСТАНОВИТЕ новый задний трос
стояночного тормоза.

За дополнительной

информацией обратитесь к Трос стояночного
тормоза имеющейся в этом разделе.



ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



ПРОВЕРЬТЕ на наличие других причин,
например, в обычных элементах системы
тормозов.  Отремонтируйте или при
необходимости установите новые элементы.
За дополнительной информацией обратитесь
к Разделу 206-00.



206-05-7

Стояночный тормоз и привод стояночного тормоза 206-05-7



ОБЩИЕ ПРОЦЕДУРЫ



ОБЩИЕ ПРОЦЕДУРЫ

Регулировка троса стояночного тормоза (12 662 0)



Регулировка
 1.  Поднимите рычаг управления стояночным

тормозом в самое верхнее положение.

 2.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

3. ПРИМЕЧАНИЕ: Перед регулировкой нового

троса  стояночного тормоза оставьте
стояночный  тормоз задействованным на 20
минут.

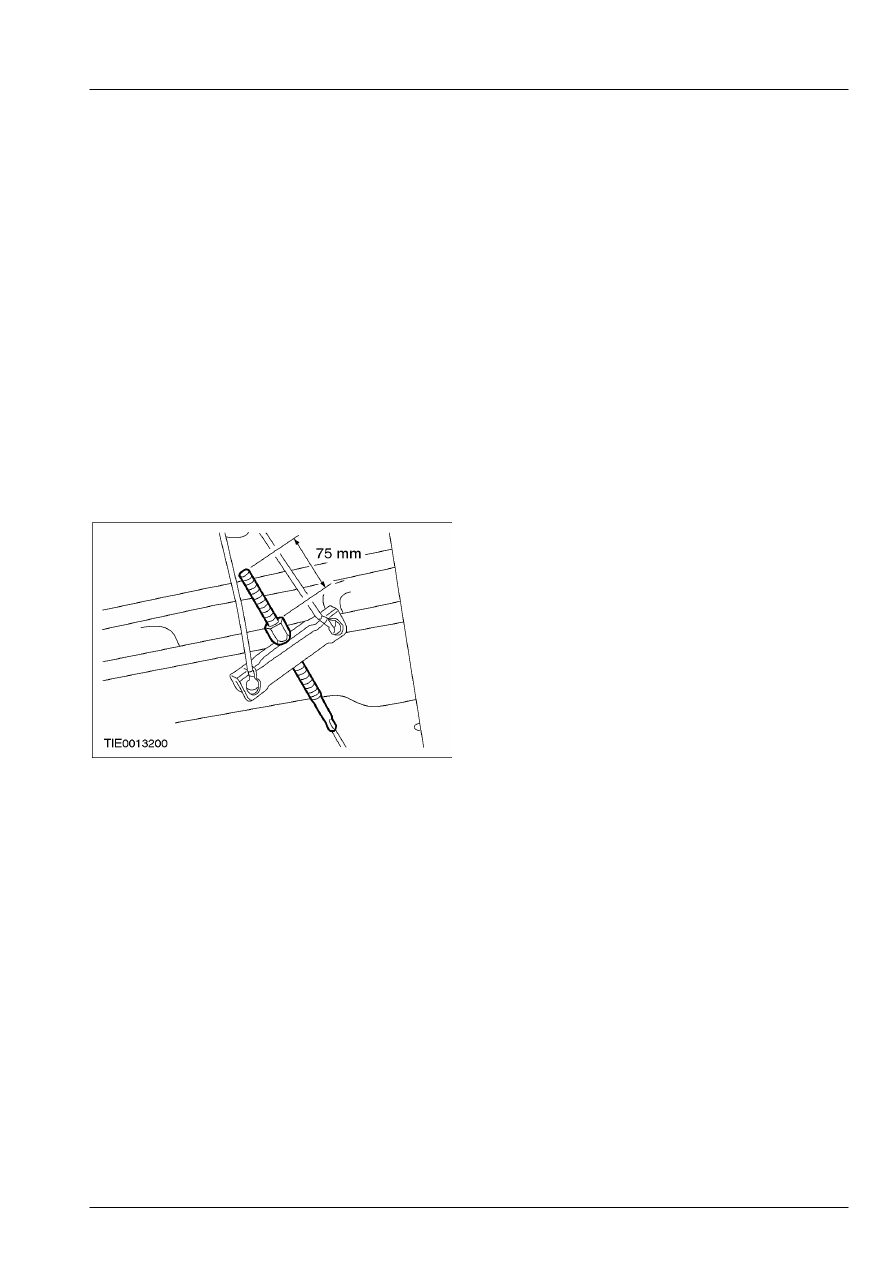

    Затяните регулировочную гайку троса

стояночного тормоза, как показано на
рисунке.









4.  Отпустите стояночный тормоз.

 5.  Затяните регулировочную гайку

стояночного тормоза до ощущения легкого
сопротивления задних колес.

 6.  Отпустите регулировочную гайку троса

стояночного тормоза на три оборота.

 7.  Проверните задние колеса, чтобы  убедиться

в отсутствии сопротивления.

 8.  Опустите автомобиль.

206-05-8

Стояночный тормоз и привод стояночного тормоза 206-05-8



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Рычаг управления стояночным тормозом (12 664 0)



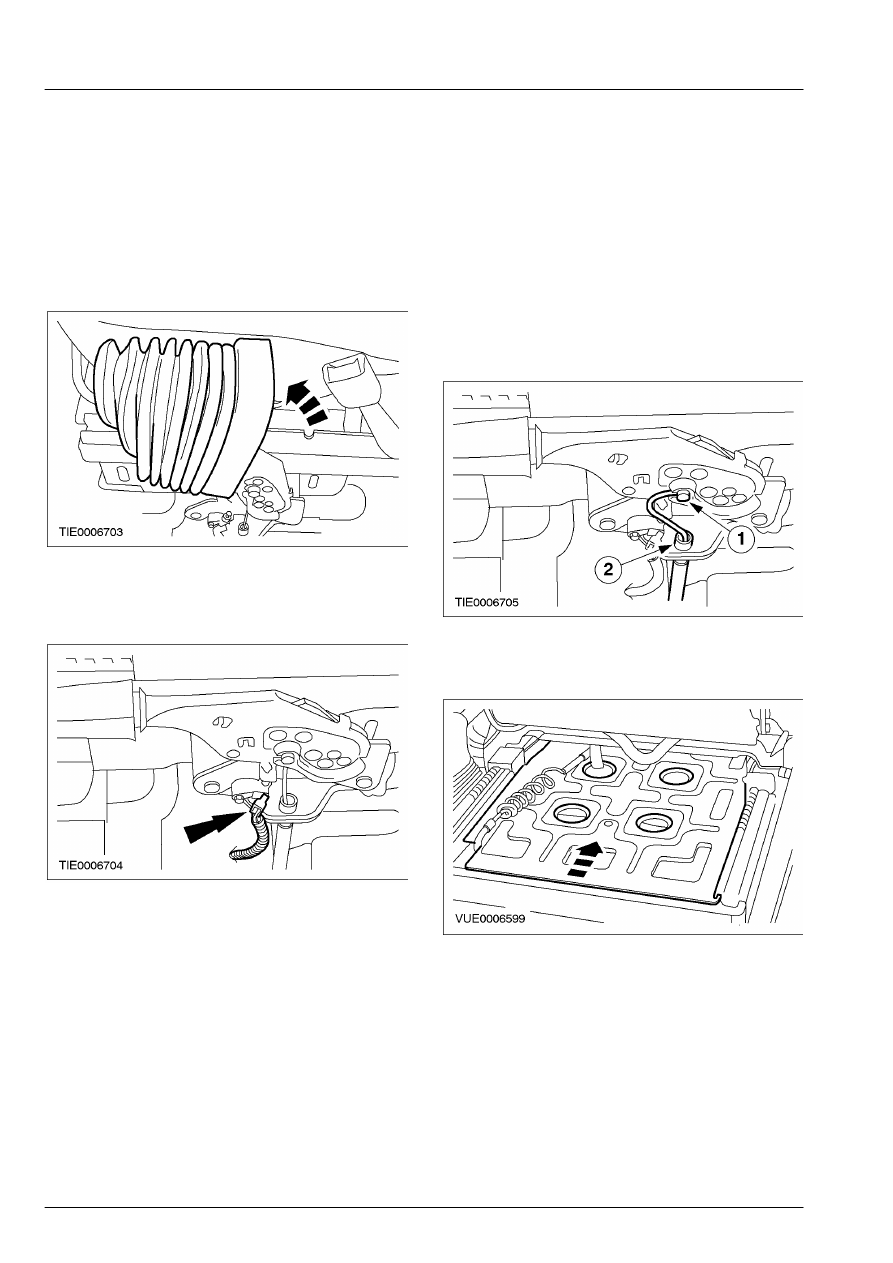

Снятие



1.  Отпустите стояночный тормоз.

 2.  Снимите чехол рычага управления

стояночным тормозом.









3.  Рассоедините электрический разъем

переключателя контрольной лампы
стояночного тормоза.









4.  Отсоедините передний трос стояночного

тормоза.

       1. Отсоедините передний трос стояночного

тормоза от рычага управления стояночным
тормозом.

       2. Отсоедините передний трос стояночного

тормоза от кронштейна рычага управления
стояночным тормозом.









5.  Переместите вперед сиденье  водителя.

 6.  Сдвиньте вперед крышку  аккумулятора.







206-05-9

Стояночный тормоз и привод стояночного тормоза 206-05-9



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



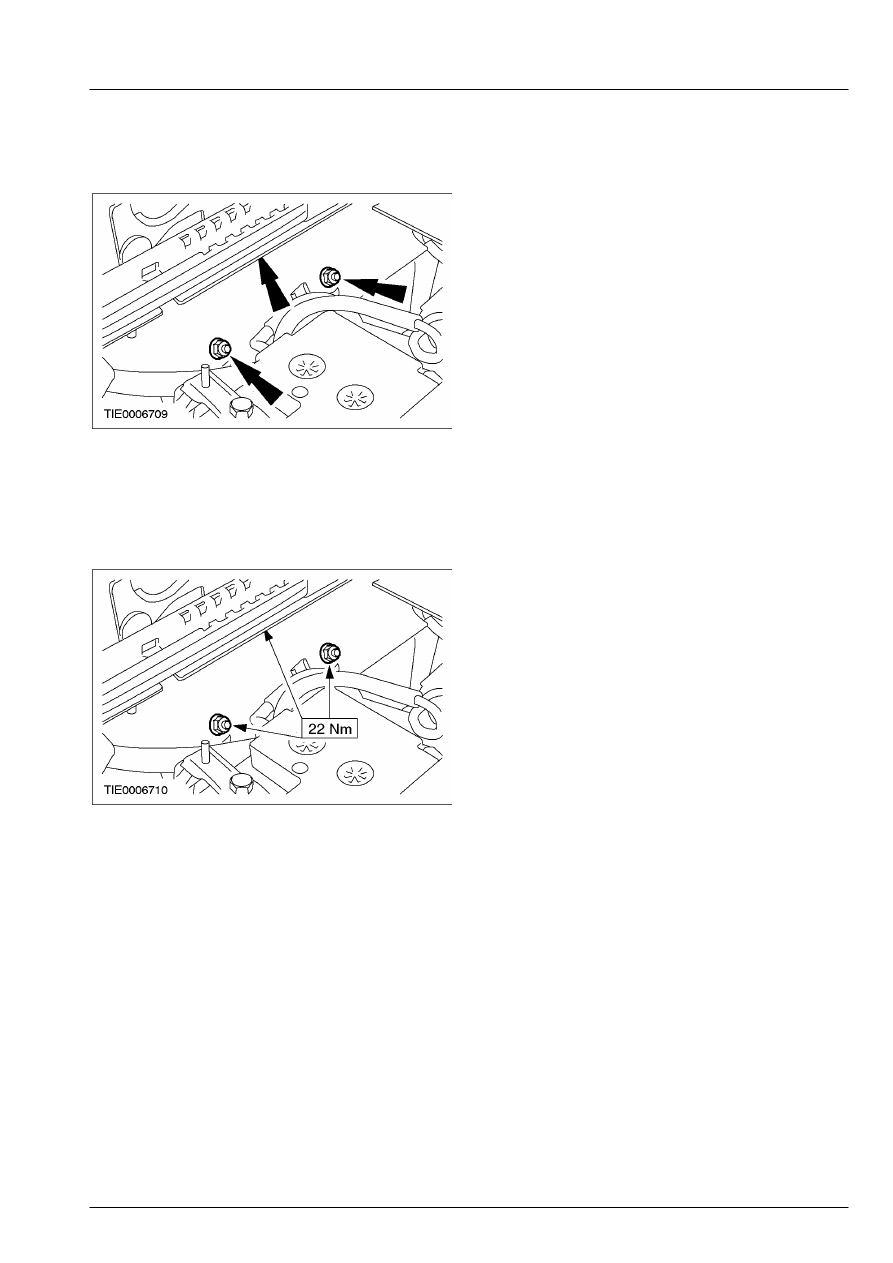

7.  Снимите рычаг управления стояночным

тормозом.







Установка



1.  При установке выполните процедуру

снятия в обратной последовательности.









2.  Отрегулируйте стояночный тормоз.

За

дополнительной информацией обратитесь к
главе Регулировка троса стояночного
тормоза имеющейся в этом разделе.
