Ford Transit (2001 год). Руководство - часть 322

206-05-14

Стояночный тормоз и привод стояночного тормоза 206-05-14



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Установка

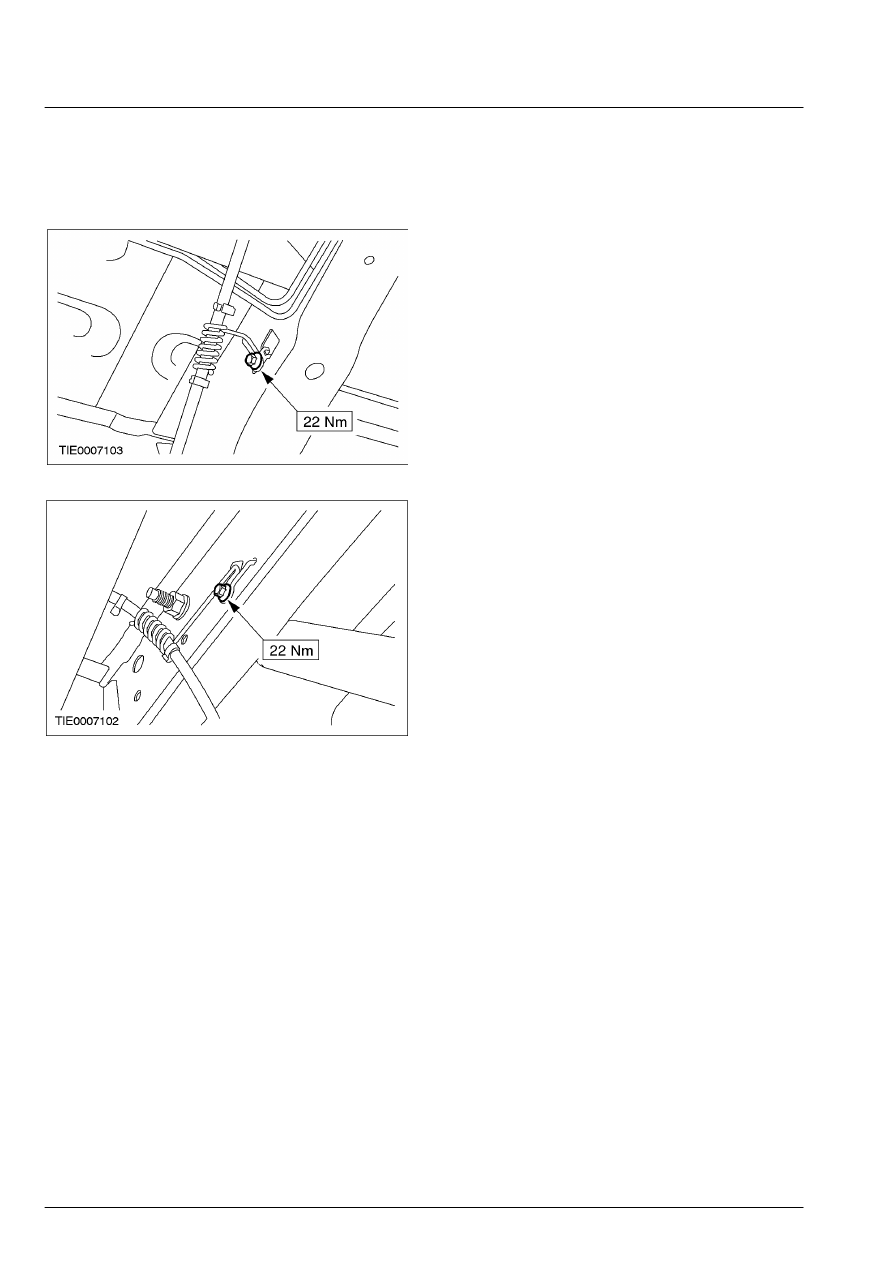

1.  При установке выполните процедуру

снятия в обратной последовательности.











3.  Отрегулируйте стояночный тормоз.

За

дополнительной информацией обратитесь к
главе Регулировка троса стояночного
тормоза имеющейся в этом разделе.



206-06-1

Гидропривод тормозов 206-06-1



РАЗДЕЛ 206-06 Гидропривод тормозов

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





Спецификации...................................................................................................................................



206-06-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Гидропривод тормозов.....................................................................................................................



206-06-3

ДИАГНОСТИКА И ПРОВЕРКИ





Гидропривод тормозов.....................................................................................................................



206-06-4

СНЯТИЕ И УСТАНОВКА





Педаль тормоза и кронштейн педали..............................................................................................



206-06-5



Главный тормозной цилиндр.................................................................................... (12 343 0)



206-06-10



Бачок для тормозной жидкости................................................................................ (12 341 0)



206-06-14



206-06-2

Гидропривод тормозов 206-06-2



СПЕЦИФИКАЦИИ



Смазочные материалы, рабочие жидкости,  герметики и клеи



Наименование



Спецификация



Тормозная жидкость Super DOT 4

ESD-M6C57-A



Спецификации моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Гайки крепления главного тормозного  цилиндра 20

15

-

Ниппельное соединение главного  тормозного
цилиндра

15 11  -

Гайки крепления кронштейна педали  тормоза 20  15  -
Болт крепления оси педали сцепления 20

15

-

Болт крепления оси педали тормоза 20

15

-



206-06-3

Гидропривод тормозов 206-06-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

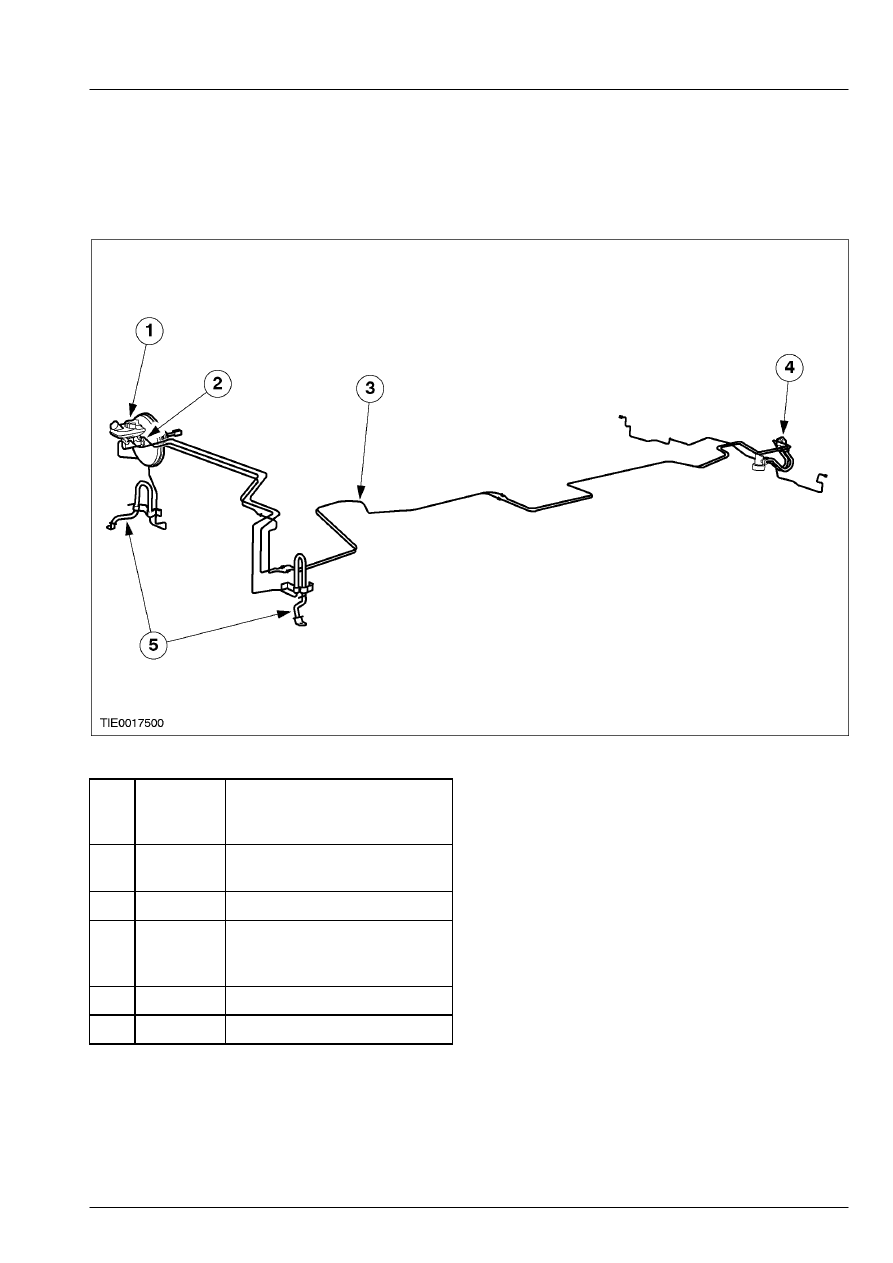

Гидропривод тормозов








Поз.



№

Запасной

Части



Наименование



1 -

Бачок гидропривода
тормозов

2 -

Главный тормозной цилиндр

3 -

Гидравлические
трубопроводы системы
тормозов

4 -

Задние тормозные шланги

5 -

Передние тормозные шланги
