Гидропривод тормозов 206-06-8



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Автомобили с правосторонним  управлением

3.

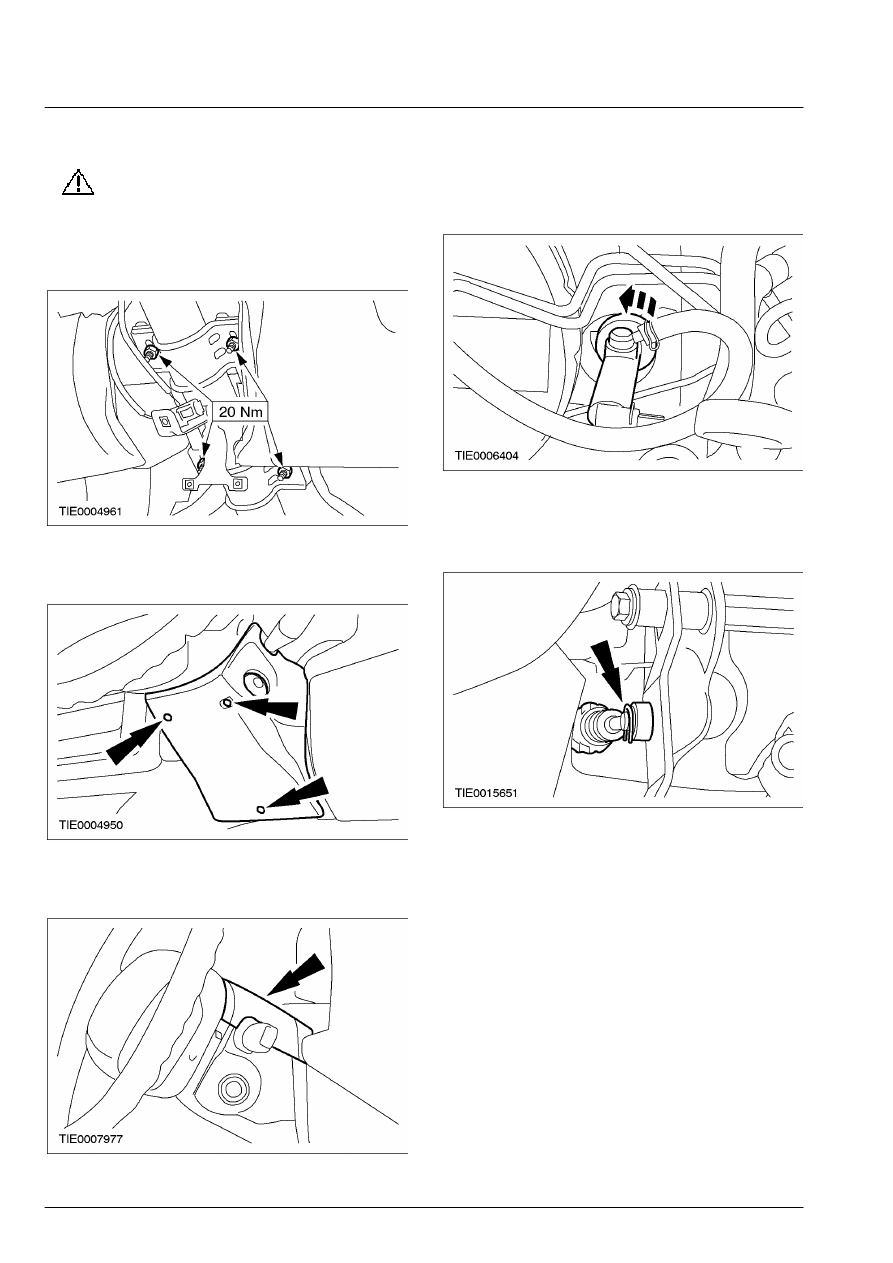

ПРЕДУПРЕЖДЕНИЕ: Установите

новые контргайки рулевой колонки.
Несоблюдение этих инструкций  может
привести к травме.

    Закрепите рулевую колонку.









4.  Установите нижний кожух рулевой

колонки.









5.  Установите верхний кожух рулевой

колонки.









6.  Закрепите главный цилиндр сцепления на

перегородке.

        •  Поверните его против часовой стрелки  на

90 градусов.









7.  Подсоедините толкатель главного  цилиндра

сцепления к педали сцепления.

        •  Установите зажим.







206-06-9

Гидропривод тормозов 206-06-9



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Все автомобили

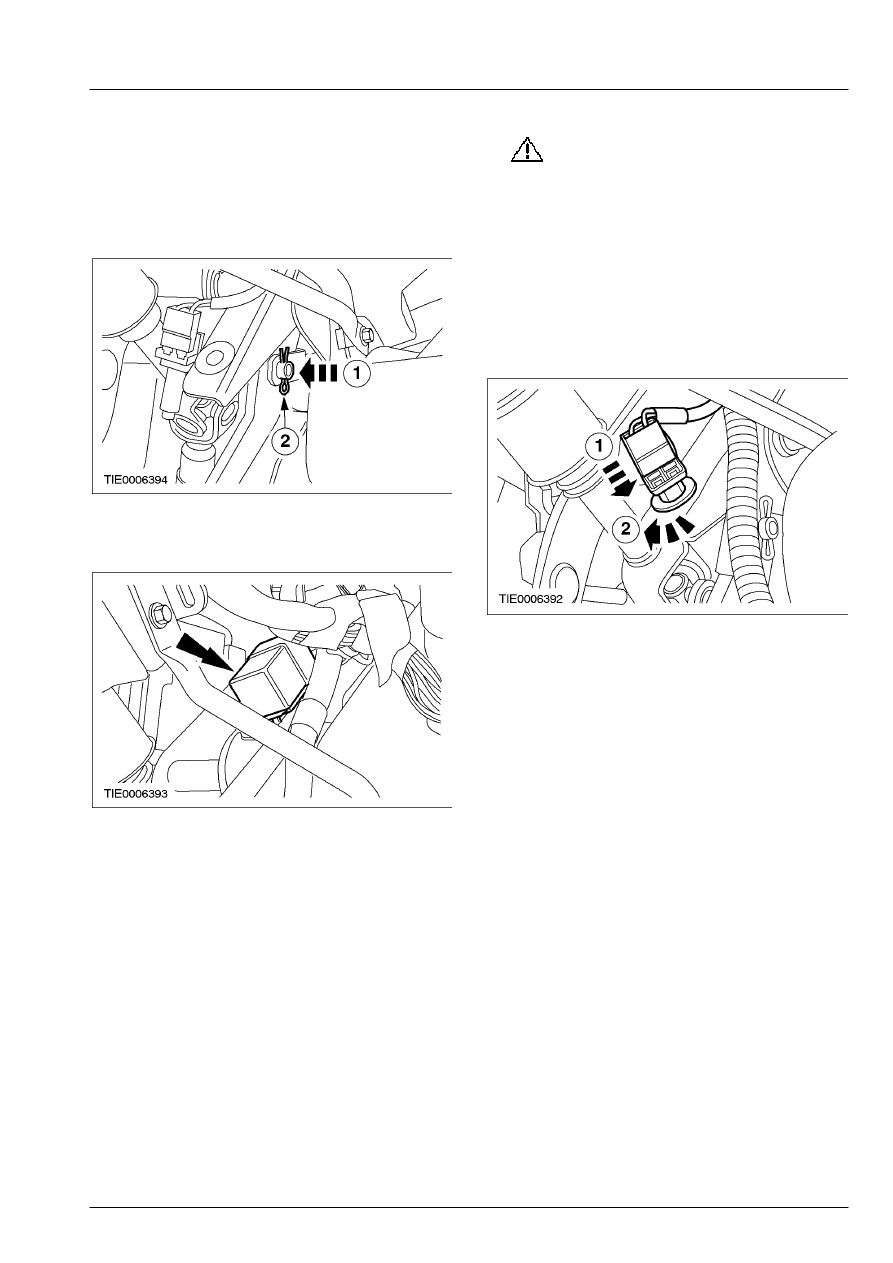

 8.  Подсоедините толкатель вакуумного

усилителя тормозов к педали тормоза.

       1. Установите шплинт.
       2. Установите зажим.









9.  Закрепите реле указателя поворота на

кронштейне педали тормоза.







10.

ПРЕДОСТЕРЕЖЕНИЕ:

Переключатель BPP автоматически
регулируется в процессе установки.  Не
перемещайте педаль  тормоза.

    Закрепите переключатель BPP на

кронштейне педали тормоза.

       1. Вставьте переключатель BPP в отверстие

кронштейна педали и надавите, чтобы
отжать  шток переключателя.

       2. Поверните по часовой стрелке, чтобы

зафиксировать в требуемом положении.







206-06-10

Гидропривод тормозов 206-06-10



СНЯТИЕ И УСТАНОВКА



Главный тормозной цилиндр (12 343 0)



Снятие

Все автомобили

ПРЕДОСТЕРЕЖЕНИЕ: При попадании

тормозной жидкости на  лакокрасочное
покрытие пораженный участок  требуется
незамедлительно промыть  холодной
водой.

 1.  Отсоедините провод массы аккумулятора.

За дополнительной информацией
обратитесь к Разделу 414-01.

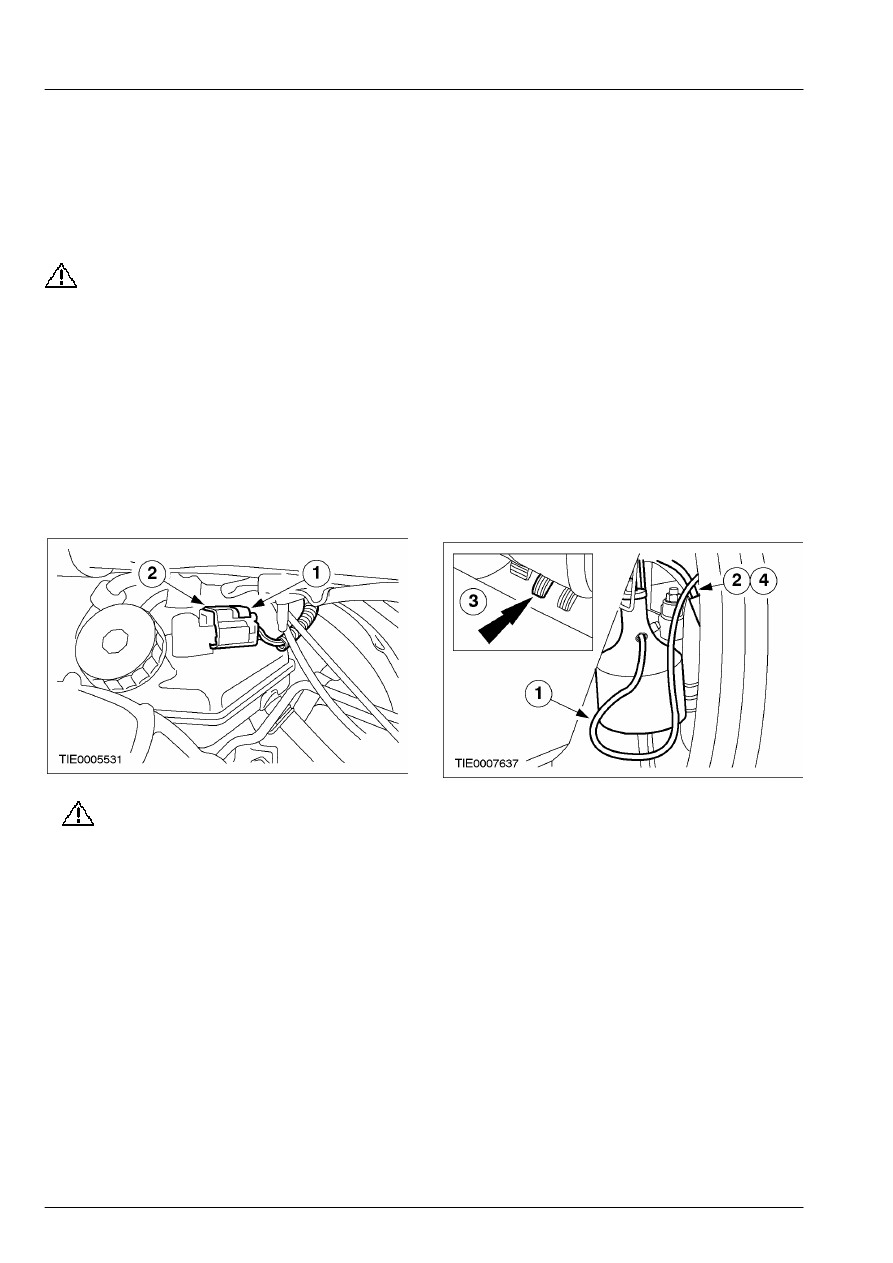

 2.  Рассоедините электрический разъем

переключателя контрольной лампы низкого
уровня тормозной жидкости.

       1. Оттяните язычок.
       2. Нажмите на зажимы.







3.

ПРЕДОСТЕРЕЖЕНИЕ: Не допускается

загрязнение крышки  бачка
гидропривода тормозов.

    Снимите крышку бачка гидропривода

тормозов.

4. ПРИМЕЧАНИЕ: Эту операцию будет

необходимо  выполнить с обеих сторон, для
того чтобы  полностью слить тормозную
жидкость из  бачка гидропривода тормозов.

    Слейте тормозную жидкость из бачка

гидропривода тормозов.

       1. Подсоедините один конец подходящего

куска прозрачной пластмассовой трубки к
штуцеру для удаления воздуха и поместите
другой конец трубки в подходящую
емкость.

       2. Отпустите штуцер для удаления  воздуха.
       3. Нажимайте на педаль тормоза до полного

удаления тормозной жидкости из бачка
гидропривода тормозов.

       4. Затяните штуцер для удаления  воздуха.







206-06-11

Гидропривод тормозов 206-06-11



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

5.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

шланг главного цилиндра  сцепления,
чтобы предотвратить вытекание
рабочей жидкости и попадание грязи
внутрь.

    Отсоедините шланг главного цилиндра

сцепления от бачка гидропривода  тормозов.







Автомобили с левосторонним  управлением
 6.  Отсоедините элемент для запуска с

использованием соединительных проводов
от  дополнительного (внешнего)
аккумулятора.

        •  Освободите зажим.









7.  Отсоедините электрораспределительную

коробку аккумулятора (BJB) и расположите
ее в  стороне.







Все автомобили

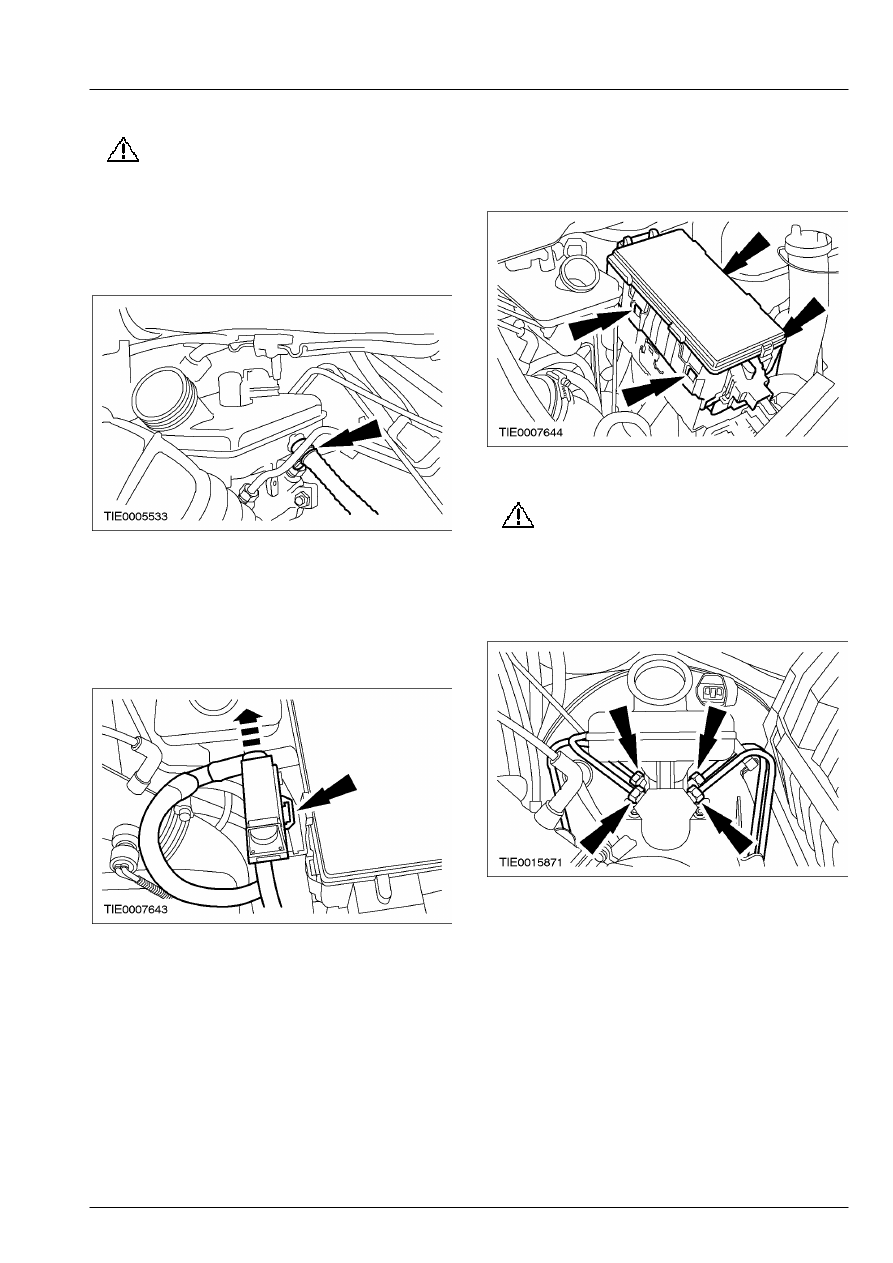

8.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

тормозные трубопроводы,  чтобы
предотвратить вытекание рабочей
жидкости и попадание грязи внутрь.

    Отсоедините тормозные магистрали от

главного тормозного цилиндра.
