206-02-14

Барабанный тормоз 206-02-14



РАЗБОРКА И СБОРКА



РАЗБОРКА И СБОРКА

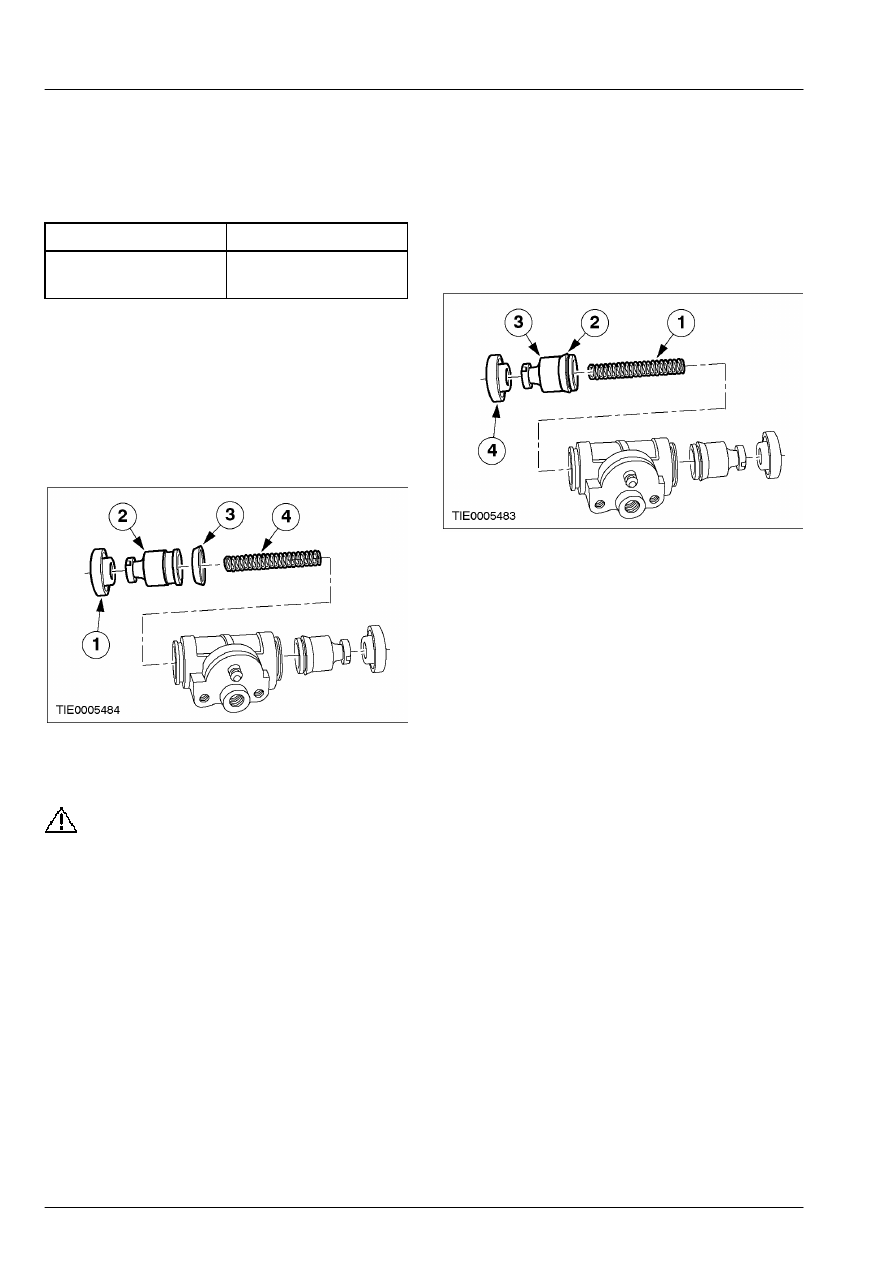

Колесный цилиндр



Наименование



Спецификация



Тормозная жидкость
Super DOT 4

ESD-M6C57-A



Разборка



1.  Разберите колесный цилиндр.

       1. Снимите чехлы.
       2. Извлеките поршень.
       3. Снимите уплотнение поршня.
       4. Извлеките пружину.







Сборка

ПРЕДОСТЕРЕЖЕНИЕ: Если в цилиндре

присутствует ржавчина,  следы коррозии
или царапины, установите  новый
колесный цилиндр.

 1.  Нанесите на поверхность цилиндра и

уплотнения поршня смазку, для этого
используется     тормозная жидкость .

 2.  Соберите колесный цилиндр.
       1. Установите пружину.
       2. Установите уплотнение поршня.
       3. Установите поршень.
       4. Установите чехлы.







206-03-1

Передний дисковый тормоз 206-03-1



РАЗДЕЛ 206-03 Передний дисковый тормоз

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



206-03-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Передний дисковый тормоз .............................................................................................................



206-03-3

ДИАГНОСТИКА И ПРОВЕРКИ





Передний дисковый тормоз .............................................................................................................



206-03-4

СНЯТИЕ И УСТАНОВКА





Тормозные колодки ................................................................................................... (12 234 0)



206-03-5



Тормозной суппорт.................................................................................................... (12 243 0)



206-03-7



Опорная плита тормозного суппорта..............................................................................................



206-03-9



Тормозной диск — 2.4 л дизель............................................................................... (12 223 0)



206-03-11



Тормозной диск — 2.0 л дизель............................................................................... (12 223 0)



206-03-14

РАЗБОРКА И СБОРКА





Тормозной суппорт.................................................................................................... (12 001 0)



206-03-17



206-03-2

Передний дисковый тормоз 206-03-2



СПЕЦИФИКАЦИИ



Смазочные материалы, рабочие жидкости,  герметики и клеи



Наименование



Спецификация



Тормозная жидкость Super DOT 4

ESD-M6C57-A

Высокотемпературная смазка ESE-M12A4-A





Передние дисковые тормоза.  Спецификация





мм



дюйм



Диаметр тормозного диска 294

11.57

Номинальная толщина нового тормозного  диска 24.3

0.96

Толщина выбраковки изношенного  тормозного диска *

22.1

0.87

Максимальное биение тормозного диска  (в установленном

положении)

0.050 0.002

Максимальное колебание толщины  тормозного диска 0.020 0.0008

Диаметр поршня тормозного суппорта 48

2.13



* После достижения толщины выбраковки  установите новый тормозной диск.

Спецификации моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Болты крепления опорной пластины  тормозного
суппорта

175 129  -

Ниппельное соединение тормозного  шланга с
тормозным суппортом

30 22  -

Болты крепления тормозного  суппорта 32

24

-

Болт опорного кронштейна тормозного  шланга 25  18

-

Болты крепления тормозного диска 69

51

-

Гайка крепления оси колеса 350

258

-



206-03-3

Передний дисковый тормоз 206-03-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

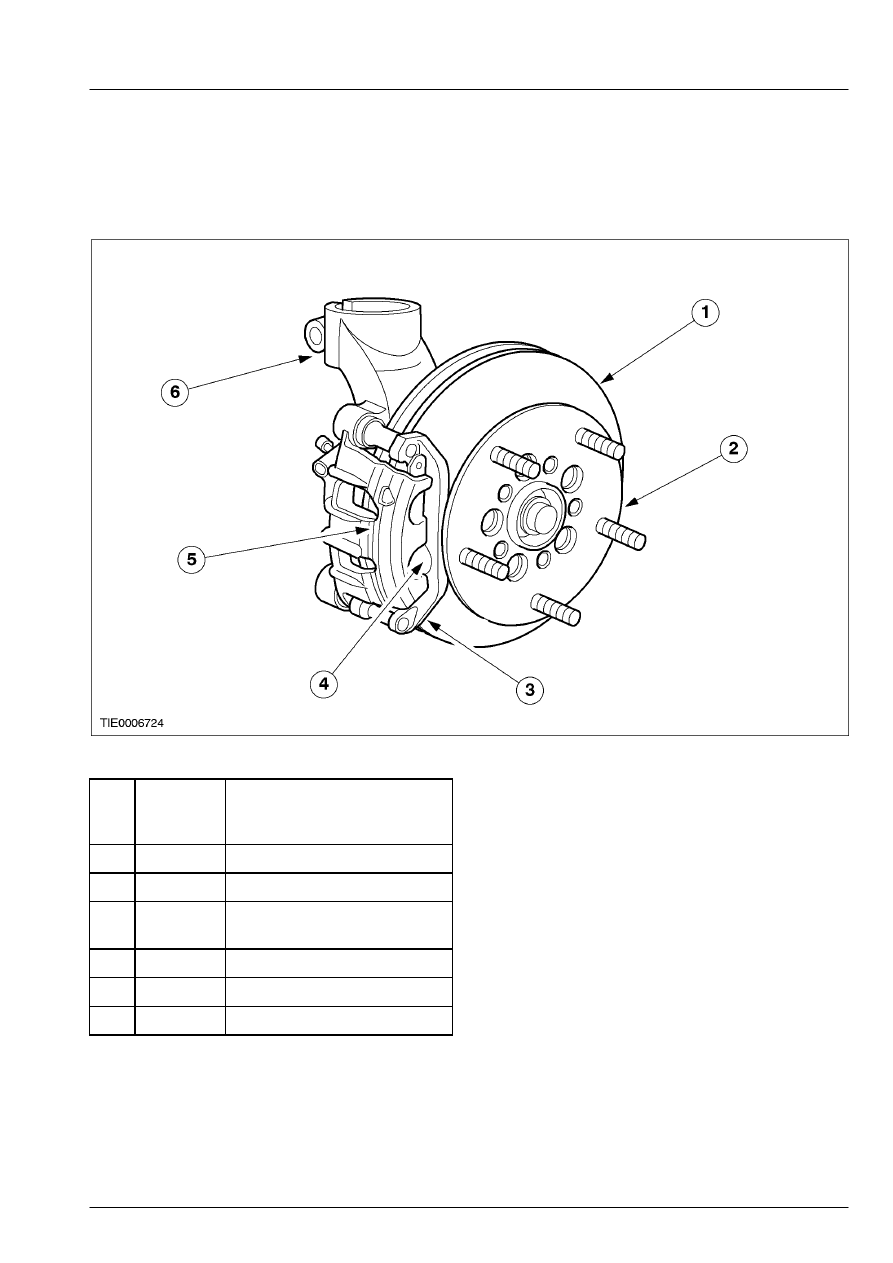

Передний дисковый тормоз








Поз.



№

Запасной

Части



Наименование



1 -

Тормозной диск

2 -

Ступица колеса

3 -

Опорная пластина
тормозного  суппорта

4 -

Тормозная колодка

5 -

Тормозной суппорт

6 -

Поворотный кулак
