206-03-4

Передний дисковый тормоз 206-03-4



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Передний дисковый тормоз



За дополнительной информацией обратитесь к
Разделу 206-00.

206-03-5

Передний дисковый тормоз 206-03-5



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Тормозные колодки (12 234 0)



Специальный инструмент





Приспособление для
втягивания  поршня суппорта
206-005 (12-014)



Наименование



Спецификация



Тормозная жидкость
Super DOT 4

ESD-M6C57-A



Снятие

ПРЕДОСТЕРЕЖЕНИЕ: При попадании

тормозной жидкости на  лакокрасочное
покрытие пораженный участок  требуется
незамедлительно промыть  холодной
водой.

 1.  Снимите колесо в сборе с шиной.    За

дополнительной информацией обратитесь к
Разделу 204-04.

 2.  Выверните нижний болт тормозного

суппорта.









3.  Снимите тормозные колодки.

       1. Поверните тормозной суппорт вверх.
       2. Снимите тормозные колодки.







Установка

1.

ПРЕДОСТЕРЕЖЕНИЕ: При втягивании

поршней тормозного  суппорта в корпус
поршня тормозная  жидкость
вытесняется в бачок для тормозной
жидкости.

    При помощи специального инструмента

полностью отведите поршни тормозного
суппорта внутрь.







206-03-6

Передний дисковый тормоз 206-03-6



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

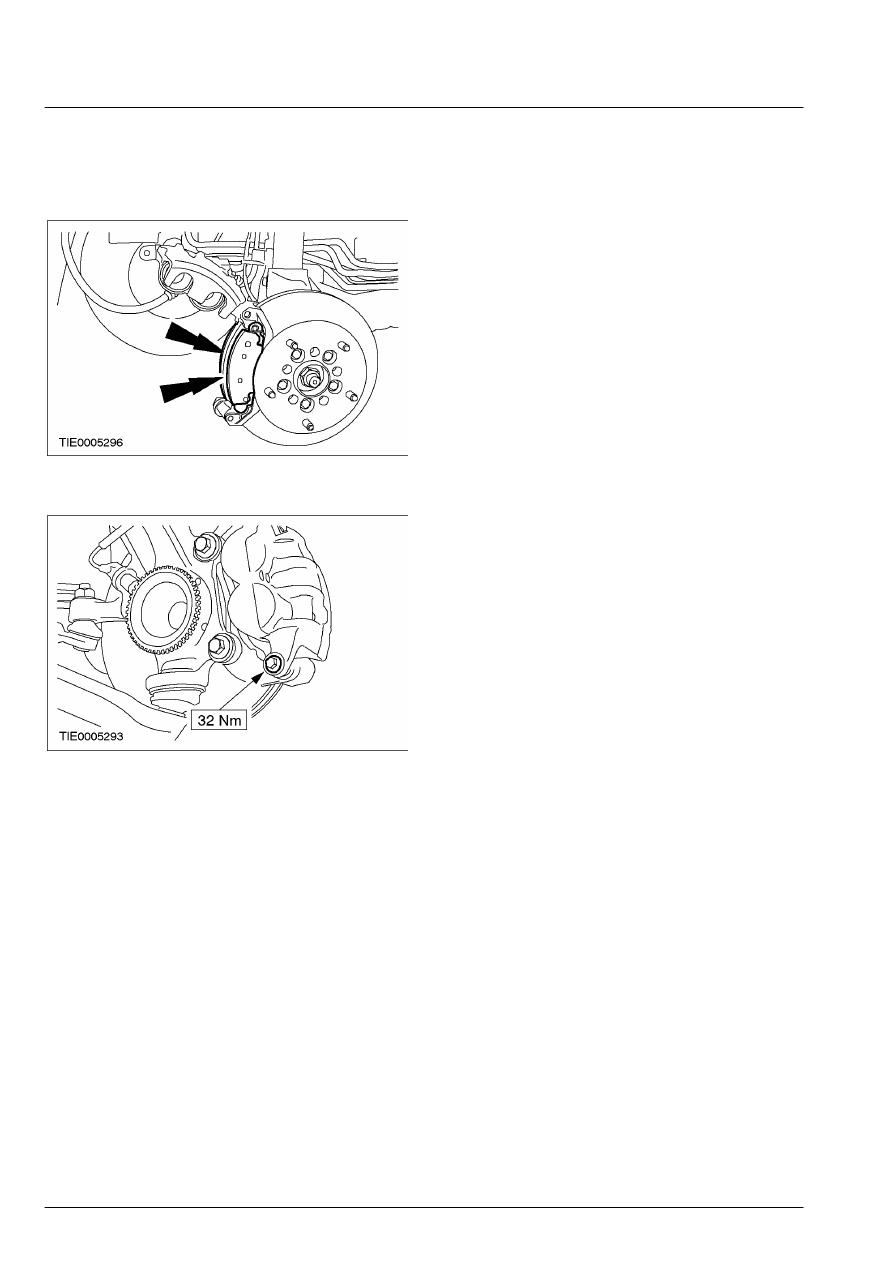

2. ПРИМЕЧАНИЕ: Индикатор износа тормозов

установлен  на внутренней тормозной колодке.

    Установите тормозные колодки.









3.  Установите тормозной суппорт.









4.  Установите колесо в сборе с шиной.    За

дополнительной информацией обратитесь к
Разделу 204-04.

 5.  Выжмите педаль тормоза, проверьте

уровень рабочей жидкости в бачке для
тормозной жидкости и при необходимости
откорректируйте его; для этого
используется     тормозная жидкость .

206-03-7

Передний дисковый тормоз 206-03-7



СНЯТИЕ И УСТАНОВКА



Тормозной суппорт (12 243 0)



Общее оборудование





Зажим для тормозного шланга



Снятие

ПРЕДОСТЕРЕЖЕНИЕ: При попадании

тормозной жидкости на  лакокрасочное
покрытие пораженный участок  требуется
незамедлительно промыть  холодной
водой.

 1.  Снимите тормозные колодки.

За

дополнительной информацией обратитесь к
главе Тормозные колодки имеющейся в
этом разделе.



 2.  Используя соответствующий     зажим для

тормозного шланга , пережмите тормозной
шланг.







3.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

тормозную магистраль во  избежание
вытекания рабочей жидкости и
попадания внутрь грязи.

    Отсоедините тормозной шланг от

тормозного суппорта.









4.  Снимите тормозной суппорт.
