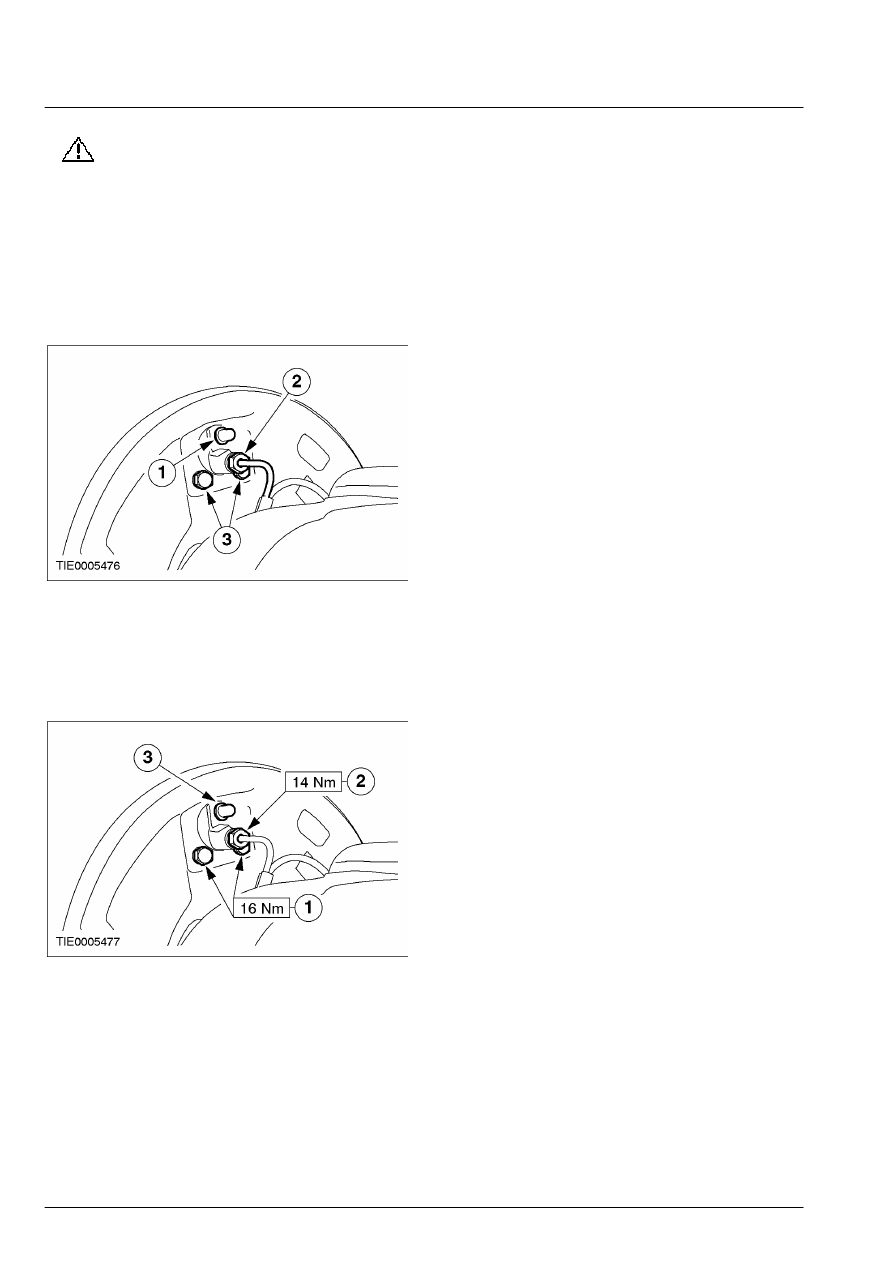

206-02-10

Барабанный тормоз 206-02-10



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

8.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

тормозную магистраль во  избежание
вытекания рабочей жидкости и
попадания внутрь грязи.

    Снимите колесный цилиндр.
       1. Снимите пылезащитную крышку штуцера

для удаления воздуха.

       2. Отсоедините тормозную магистраль.
       3. Выверните болты.







Установка



1.  При установке выполните процедуру

снятия в обратной последовательности.









2.  Удалите воздух из системы тормозов.    За

дополнительной информацией обратитесь к
Разделу 206-00.

 3.  Выжмите педаль тормоза, чтобы

отрегулировать тормозные колодки.

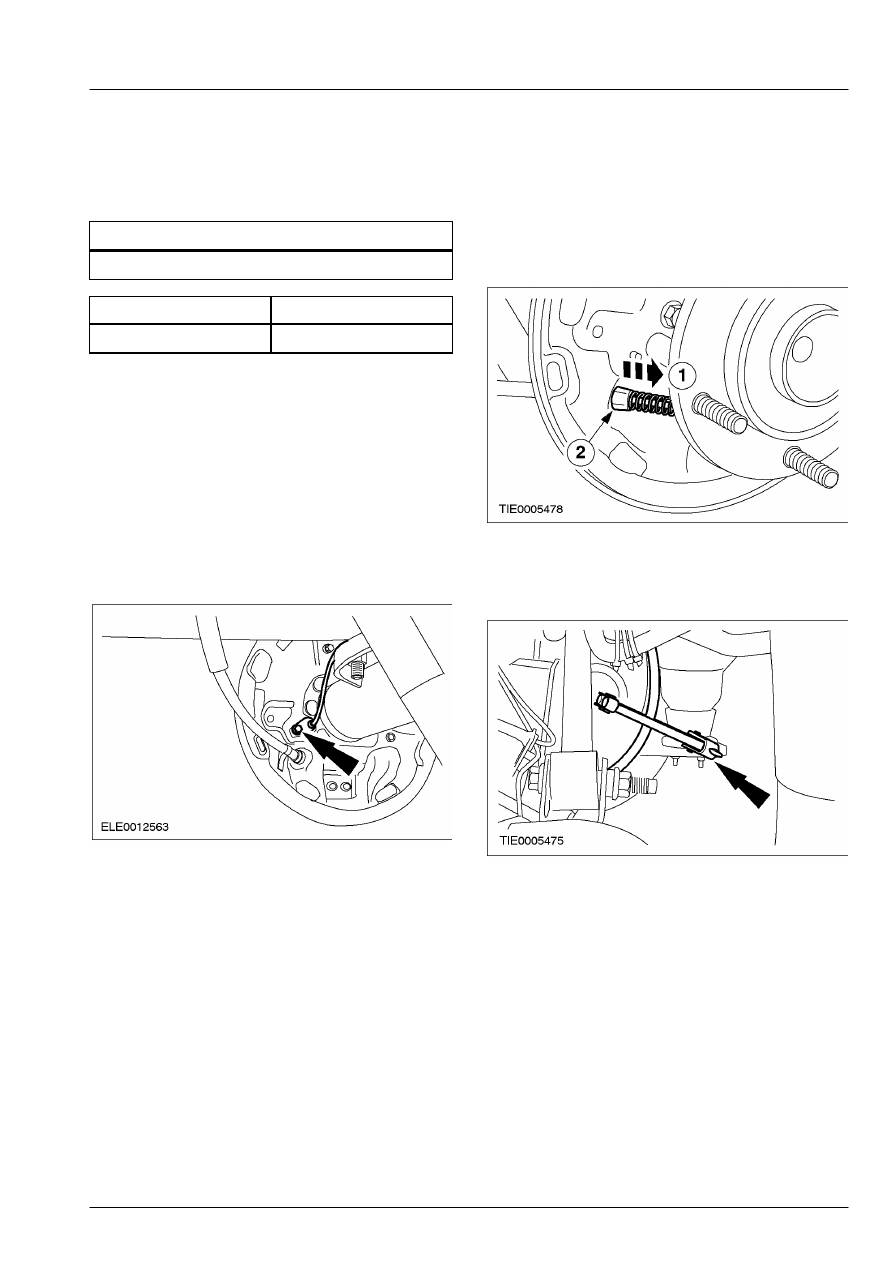

206-02-11

Барабанный тормоз 206-02-11



СНЯТИЕ И УСТАНОВКА



Щит тормоза (12 313 0)



Общее оборудование





Зажим для тормозного шланга



Наименование



Спецификация



Смазка A-M1C171-ESA



Снятие

Все автомобили
 1.  Снимите тормозные колодки.

За

дополнительной информацией обратитесь к
главе Тормозные колодки имеющейся в
этом разделе.

 .

Автомобили с антиблокировочной  системой
тормозов
 2.  Отсоедините датчик скорости колеса от

опорного щита тормоза.







Все автомобили
 3.  Отсоедините задний трос стояночного

тормоза от опорного щита тормоза.

       1. Оттяните назад пружину.
       2. Отсоедините зажим.









4.  Используя соответствующий зажим для

тормозного шланга, пережмите тормозной
шланг.







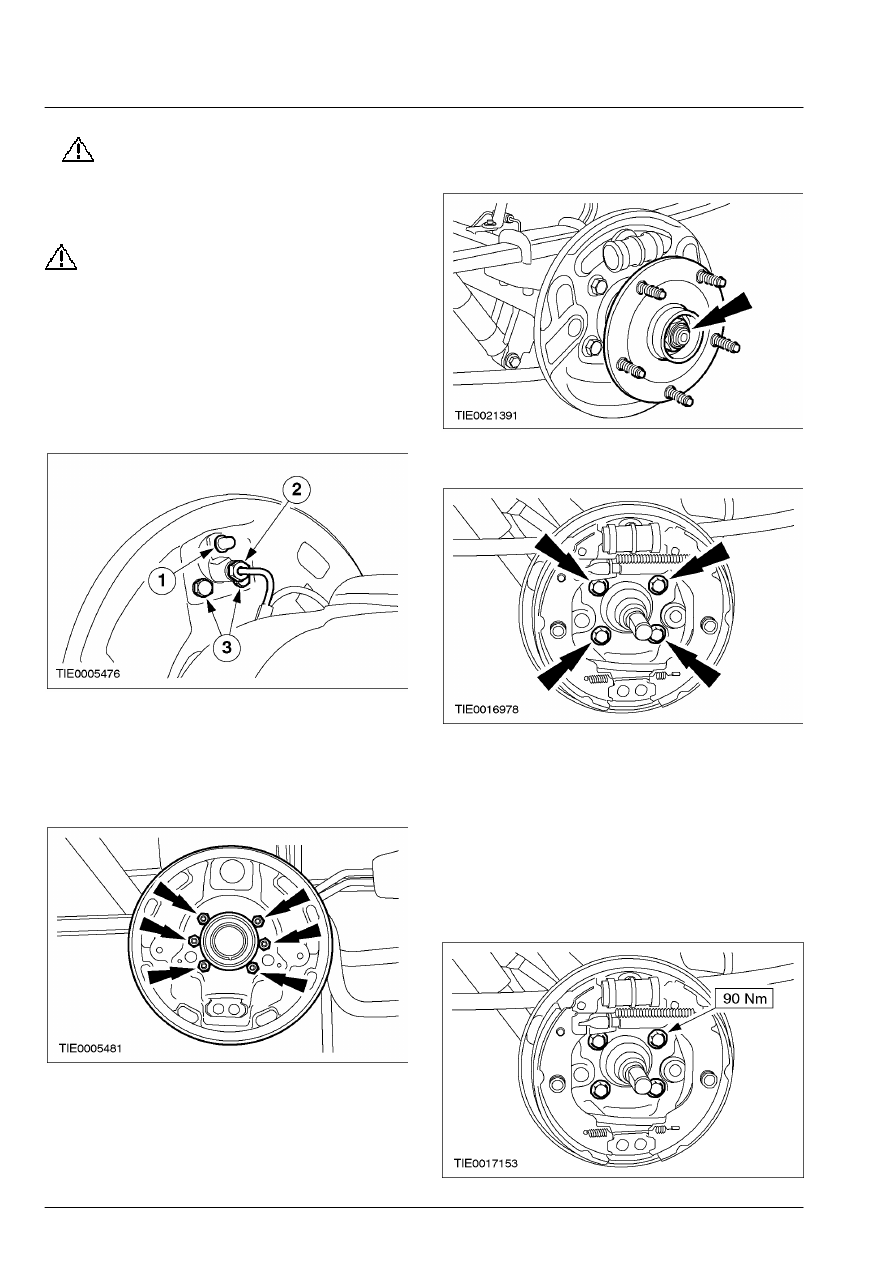

206-02-12

Барабанный тормоз 206-02-12



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

5.

ПРЕДОСТЕРЕЖЕНИЕ: При попадании

тормозной жидкости на  лакокрасочное
покрытие пораженный участок
требуется незамедлительно промыть
холодной водой.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

тормозную магистраль во  избежание
вытекания рабочей жидкости и
попадания внутрь грязи.

    Снимите колесный цилиндр.
       1. Снимите пылезащитную крышку штуцера

для удаления воздуха.

       2. Отсоедините тормозную магистраль.
       3. Выверните болты.







Автомобили с двигателем 2.4L Diesel
 6.  Снимите полуось.    За дополнительной

информацией обратитесь к Разделу 205-02A /
205-02B.

 7.  Снимите опорный щит тормоза.







Автомобили с двигателем 2.0L Diesel
 8.  Снимите ступицу колеса.









9.  Снимите опорный щит тормоза.







Установка

Все автомобили
 1.  Очистите опорный щит и нанесите смазку

на контактные точки тормозной колодки.

 2.  При установке выполните процедуру

снятия в обратной последовательности.

Автомобили с двигателем 2.0L Diesel



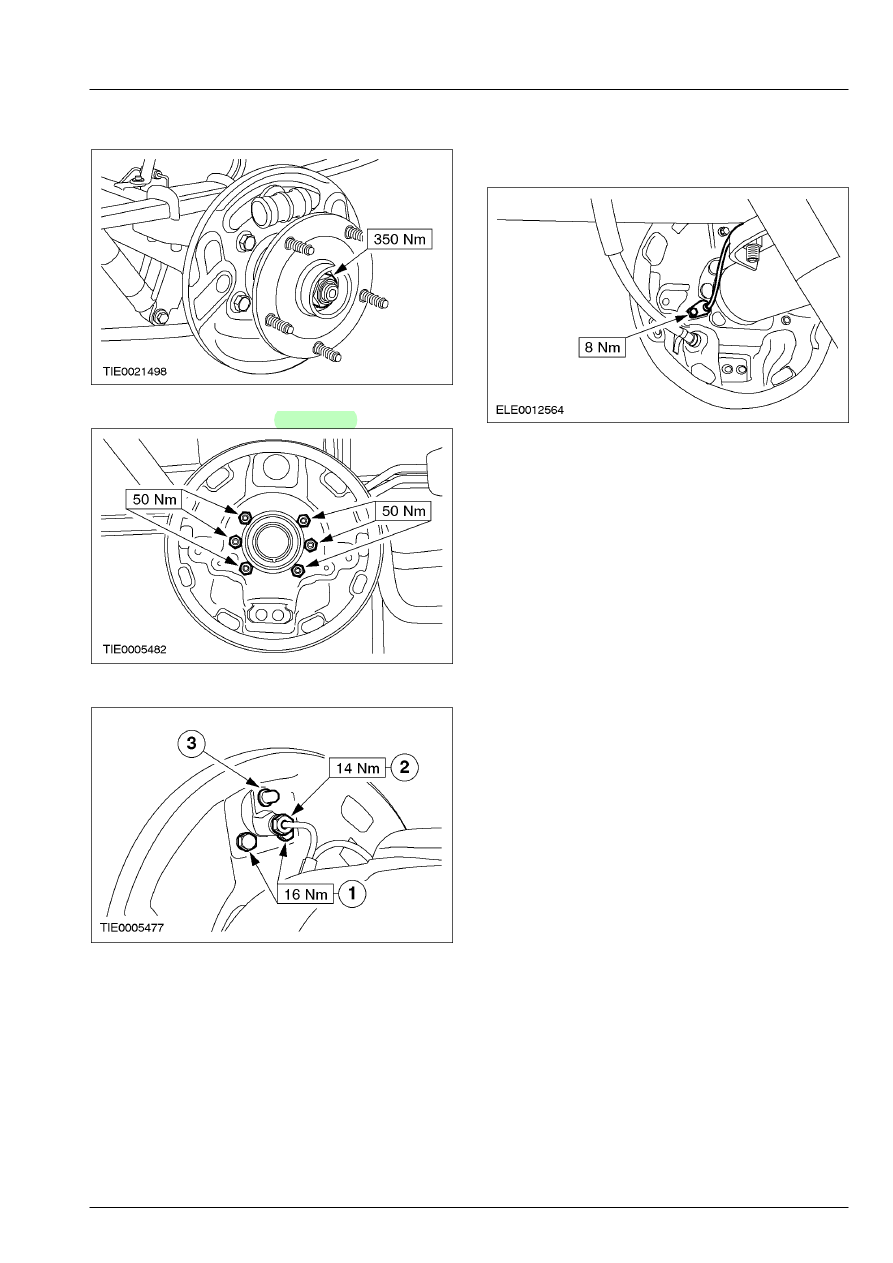

206-02-13

Барабанный тормоз 206-02-13



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



Автомобили с двигателем 2.4L Diesel



Все автомобили



Автомобили с антиблокировочной  системой
тормозов



 8.  Удалите воздух из системы тормозов.    За

дополнительной информацией обратитесь к
Разделу 206-00.
