206-02-2

Барабанный тормоз 206-02-2



СПЕЦИФИКАЦИИ



Смазочные материалы, рабочие жидкости,  герметики и клеи



Наименование



Спецификация



Тормозная жидкость Super DOT 4

ESD-M6C57-A





Барабанные тормоза. Спецификация





мм



дюйм



Номинальный диаметр нового тормозного  барабана 280 11.02

Диаметр выбраковки изношенного  тормозного барабана *

282

11.10

Диаметр колесного цилиндра 25.4

1

Ширина тормозной колодки 63

2.48



* После достижения диаметра выбраковки  установите новый тормозной барабан.

Спецификации моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Болты крепления колесного цилиндра 16

12

-

Ниппельное соединение колесного  цилиндра 14  10  -
Болт крепления датчика скорости  колеса 8

-

71

Гайки крепления опорного щита  тормоза 50

37

-



206-02-3

Барабанный тормоз 206-02-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

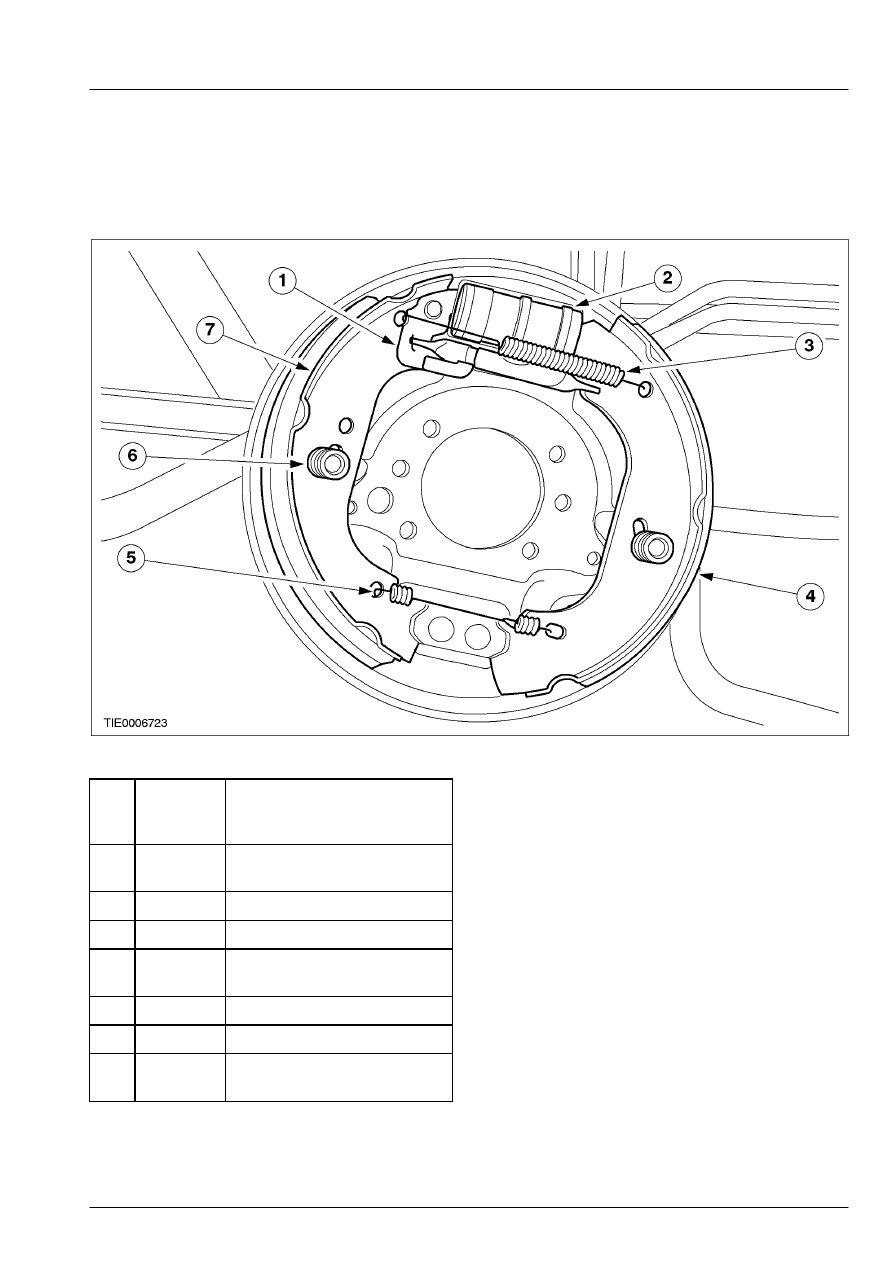

Барабанный тормоз








Поз.



№

Запасной

Части



Наименование



1 -

Регулятор тормозных
колодок

2 -

Колесный цилиндр

3 -

Верхняя стяжная пружина

4 -

Вторичная тормозная
колодка

5 -

Нижняя стяжная пружина

6 -

Удерживающая пружина

7 -

Первичная тормозная
колодка



206-02-4

Барабанный тормоз 206-02-4



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Барабанный тормоз



За дополнительной информацией обратитесь к
Разделу 206-00.

206-02-5

Барабанный тормоз 206-02-5



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

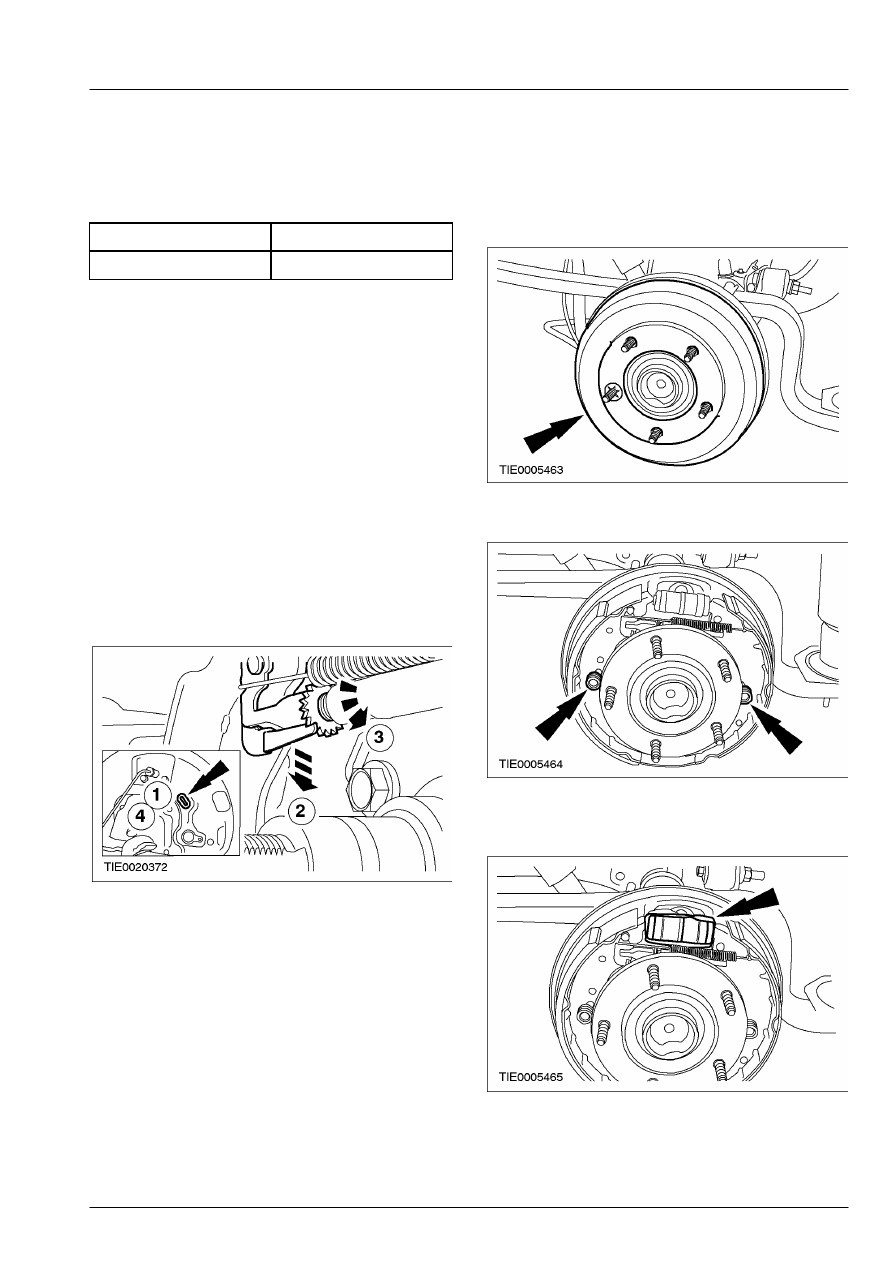

Тормозные колодки (12 285 0)



Наименование



Спецификация



Смазка A-M1C171-ESA



Снятие



1.  Отпустите стояночный тормоз.

 2.  Снимите колесо в сборе с шиной.    За

дополнительной информацией обратитесь к
Разделу 204-04.

 3.  Высвободите тормозные колодки (для

наглядности тормозной барабан показан в
снятом положении).

       1. Снимите уплотнительное кольцо с

опорного щита тормоза.

       2. При помощи тонкой отвертки отожмите

рычаг регулятора тормозных колодок.

       3. При помощи тонкой отвертки поверните

винт регулятора тормозных колодок.

       4. Установите уплотнительное кольцо.









4.  Снимите тормозной барабан.

        •  Снимите и отбракуйте за дальнейшей

ненадобностью фиксатор (если  установлен).









5.  Снимите удерживающие пружины.









6.  Закрепите поршни колесных цилиндров на

месте резиновой лентой.
