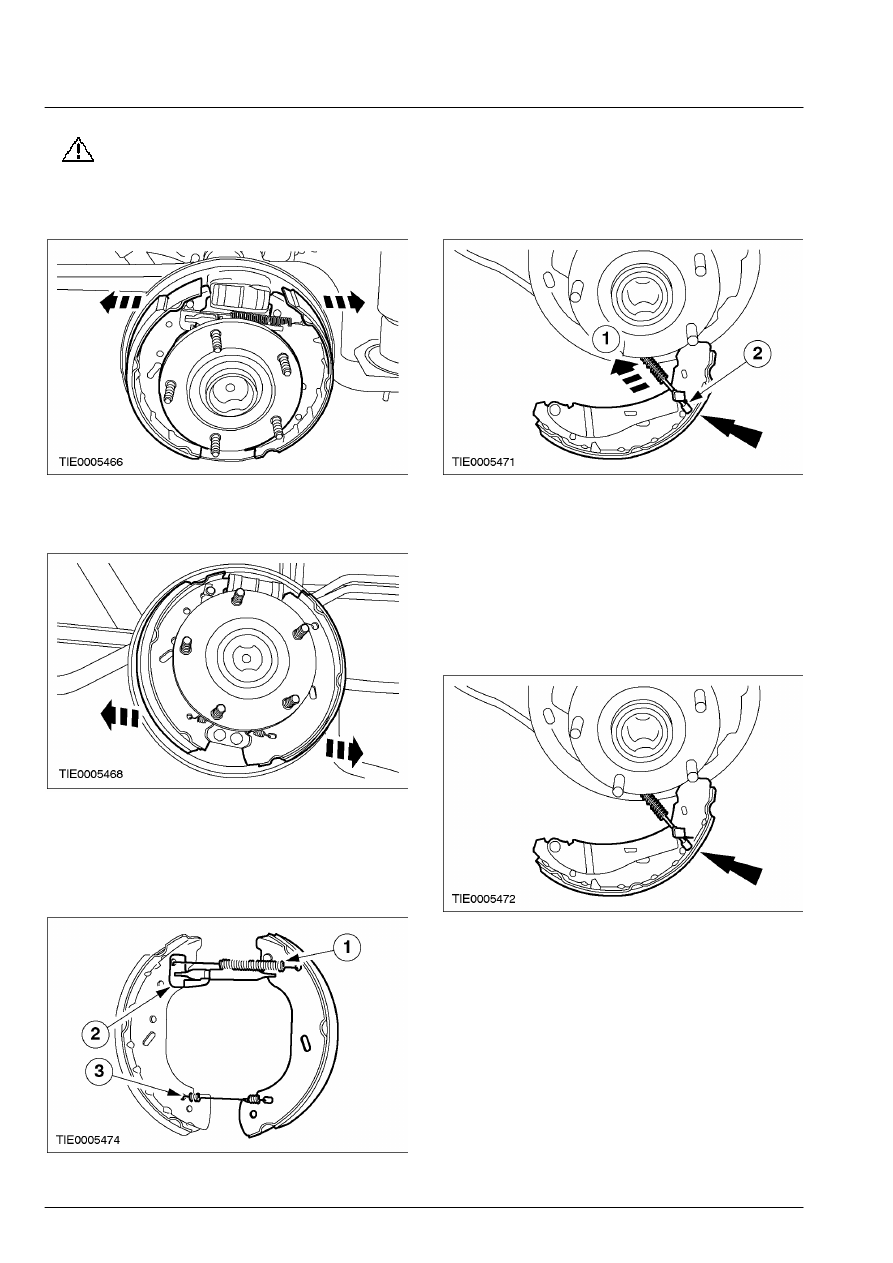

206-02-6

Барабанный тормоз 206-02-6



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

7.

ПРЕДОСТЕРЕЖЕНИЕ: Не повредите

чехлы колесных  цилиндров.

    Отсоедините тормозные колодки от

колесного цилиндра.









8.  Отсоедините тормозные колодки от щита

тормоза.









9.  Снимите первичную тормозную  колодку.

       1. Снимите верхнюю стяжную пружину.
       2. Снимите регулятор тормозных  колодок.
       3. Снимите нижнюю стяжную пружину.









10.  Снимите вторичную тормозную  колодку.

       1. Сожмите пружину троса стояночного

тормоза.

       2. Отсоедините трос стояночного  тормоза.







Установка

Все автомобили
 1.  Очистите опорный щит и нанесите    смазку

на  контактные точки тормозной колодки.

 2.  Установите трос стояночного тормоза на

вторичную тормозную колодку.







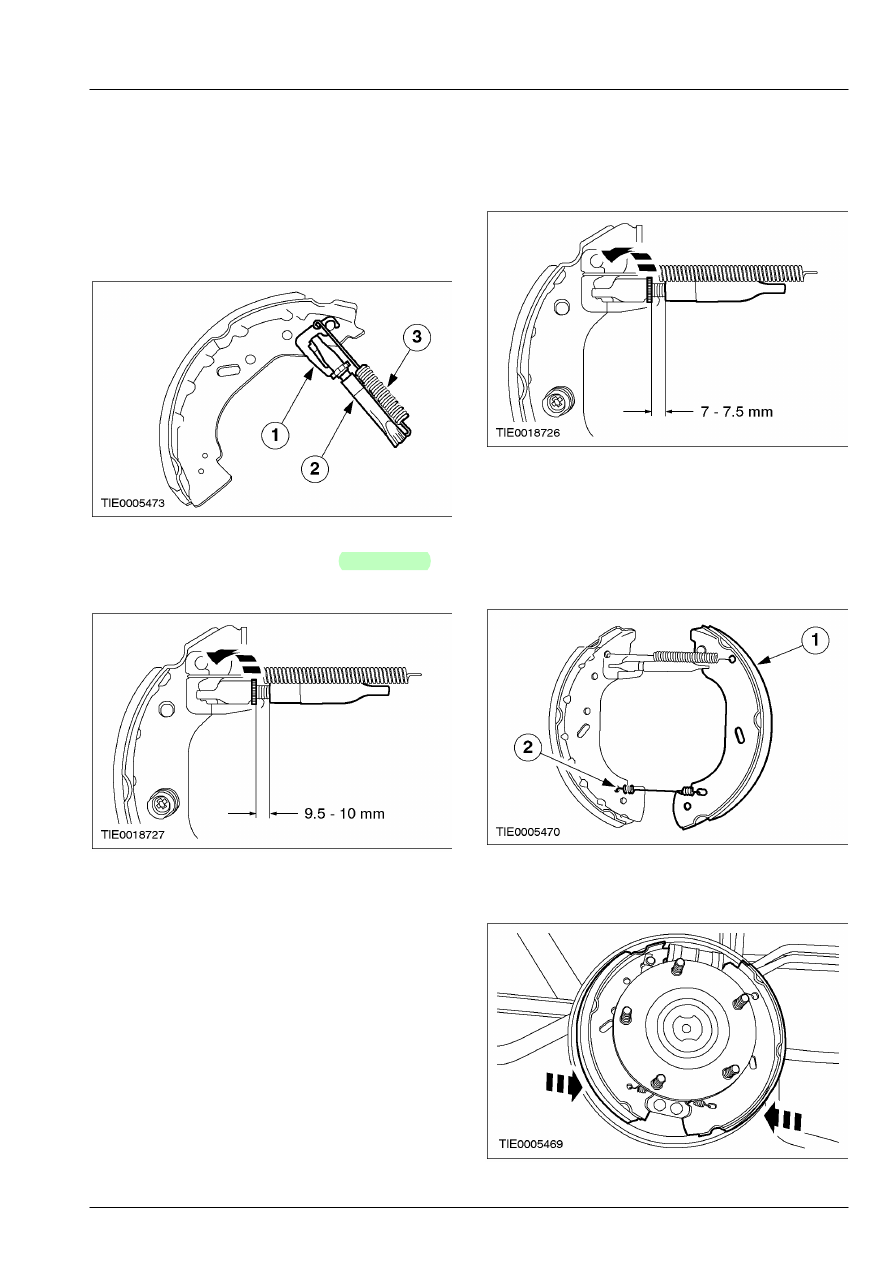

206-02-7

Барабанный тормоз 206-02-7



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



3.  Установите регулятор тормозных  колодок

на первичную тормозную колодку.

       1. Установите рычаг регулятора тормозных

колодок.

       2. Установите регулятор тормозных  колодок.
       3. Установите верхнюю стяжную пружину.







Автомобили с двигателем 2.3L или 2.4L  Diesel
 4.  Отрегулируйте регулятор тормозных

колодок.







Автомобили с двигателем 2.0L Diesel
 5.  Отрегулируйте регулятор тормозных

колодок.







Все автомобили
 6.  Соберите тормозные колодки.
       1. Установите верхнюю стяжную пружину на

вторичную тормозную колодку.

       2. Установите нижнюю стяжную пружину на

вторичную тормозную колодку.









7.  Установите тормозные колодки на щит

тормоза.







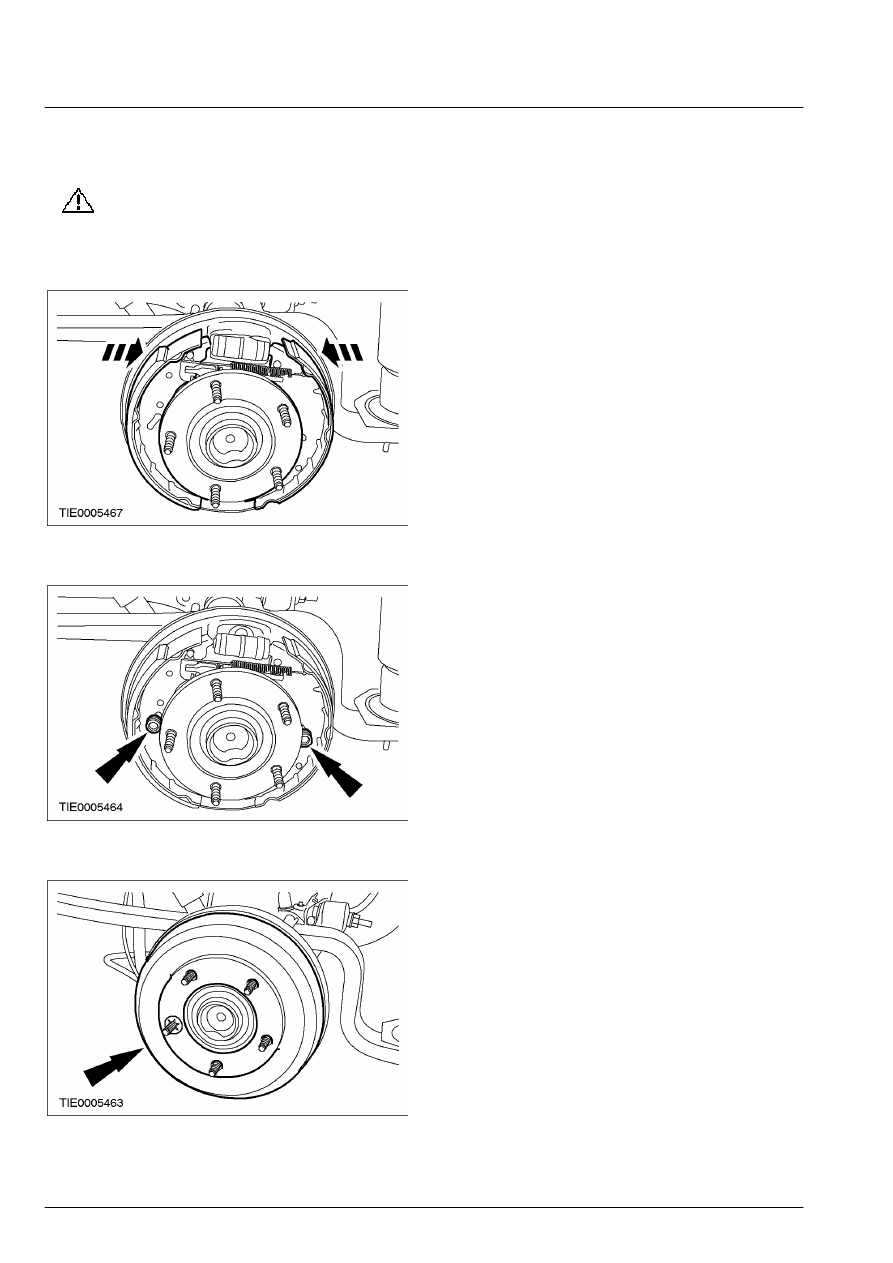

206-02-8

Барабанный тормоз 206-02-8



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



8.  Снимите резиновую ленту, удерживающую

на месте поршни колесных цилиндров.

9.

ПРЕДОСТЕРЕЖЕНИЕ: Не повредите

чехлы колесных  цилиндров.

    Подсоедините тормозные колодки к

колесному цилиндру.









10.  Установите удерживающие пружины.









11.  Установите тормозной барабан.









12.  Установите колесо в сборе с шиной.    За

дополнительной информацией обратитесь
к Разделу 204-04.

 13.  Выжмите педаль тормоза, чтобы

отрегулировать тормозные колодки.

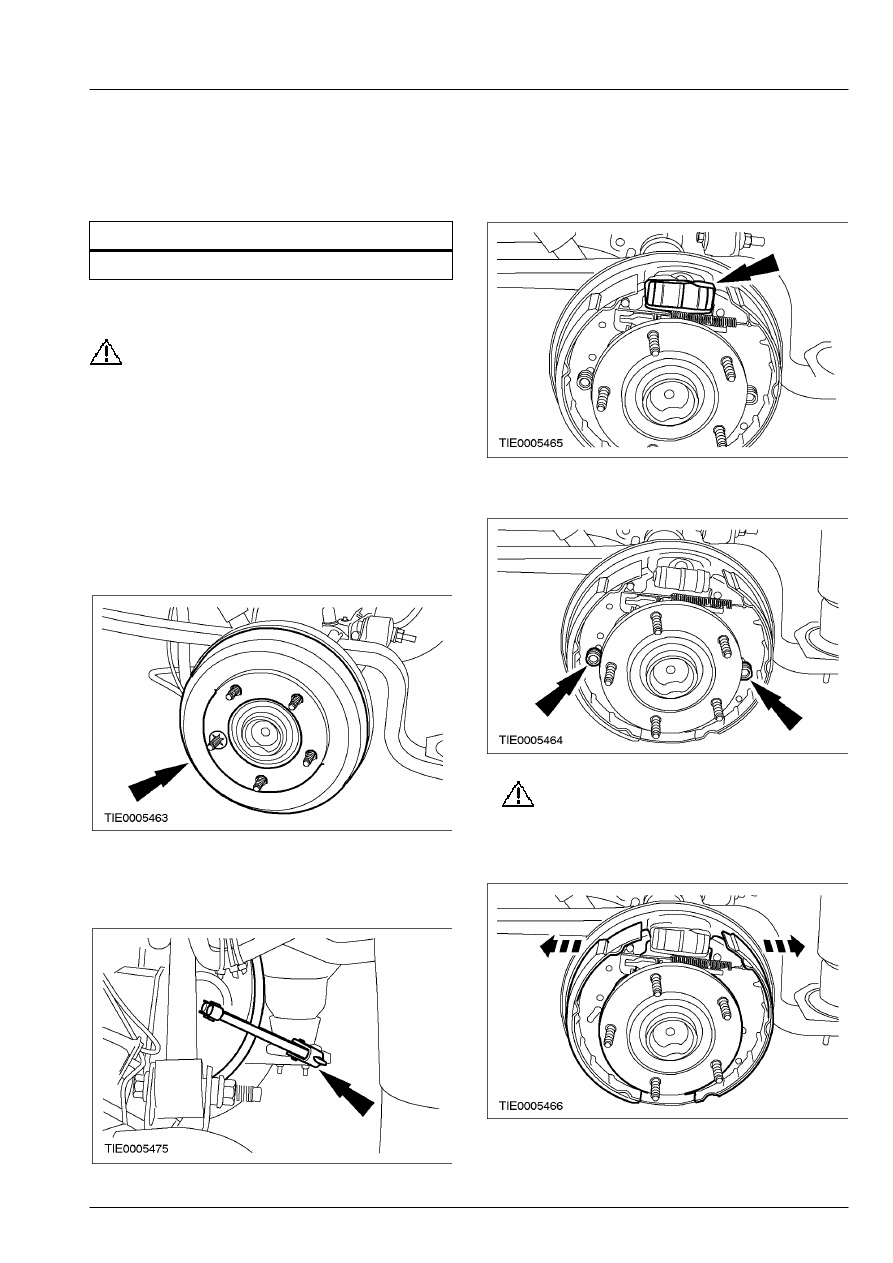

206-02-9

Барабанный тормоз 206-02-9



СНЯТИЕ И УСТАНОВКА



Колесный цилиндр (12 305 0)



Общее оборудование





Зажим для тормозного шланга



Снятие

ПРЕДОСТЕРЕЖЕНИЕ: При попадании

тормозной жидкости на  лакокрасочное
покрытие пораженный участок  требуется
незамедлительно промыть  холодной
водой.

 1.  Отпустите стояночный тормоз.
 2.  Снимите колесо в сборе с шиной.    За

дополнительной информацией обратитесь к
Разделу 204-04.

 3.  Снимите тормозной барабан.
        •  Снимите и отбракуйте за дальнейшей

ненадобностью фиксатор (если  установлен).









4.  Используя соответствующий     зажим для

тормозного шланга , пережмите тормозной
шланг.









5.  Закрепите поршни колесных цилиндров на

месте резиновой лентой.









6.  Снимите удерживающие пружины.







7.

ПРЕДОСТЕРЕЖЕНИЕ: Не повредите

чехлы колесных  цилиндров.

    Отсоедините тормозные колодки от

колесного цилиндра.
