205-02A-12

Задний ведущий мост/ дифференциал 205-02A-12



ОБЩИЕ ПРОЦЕДУРЫ (ПОДОЛЖЕНИЕ)



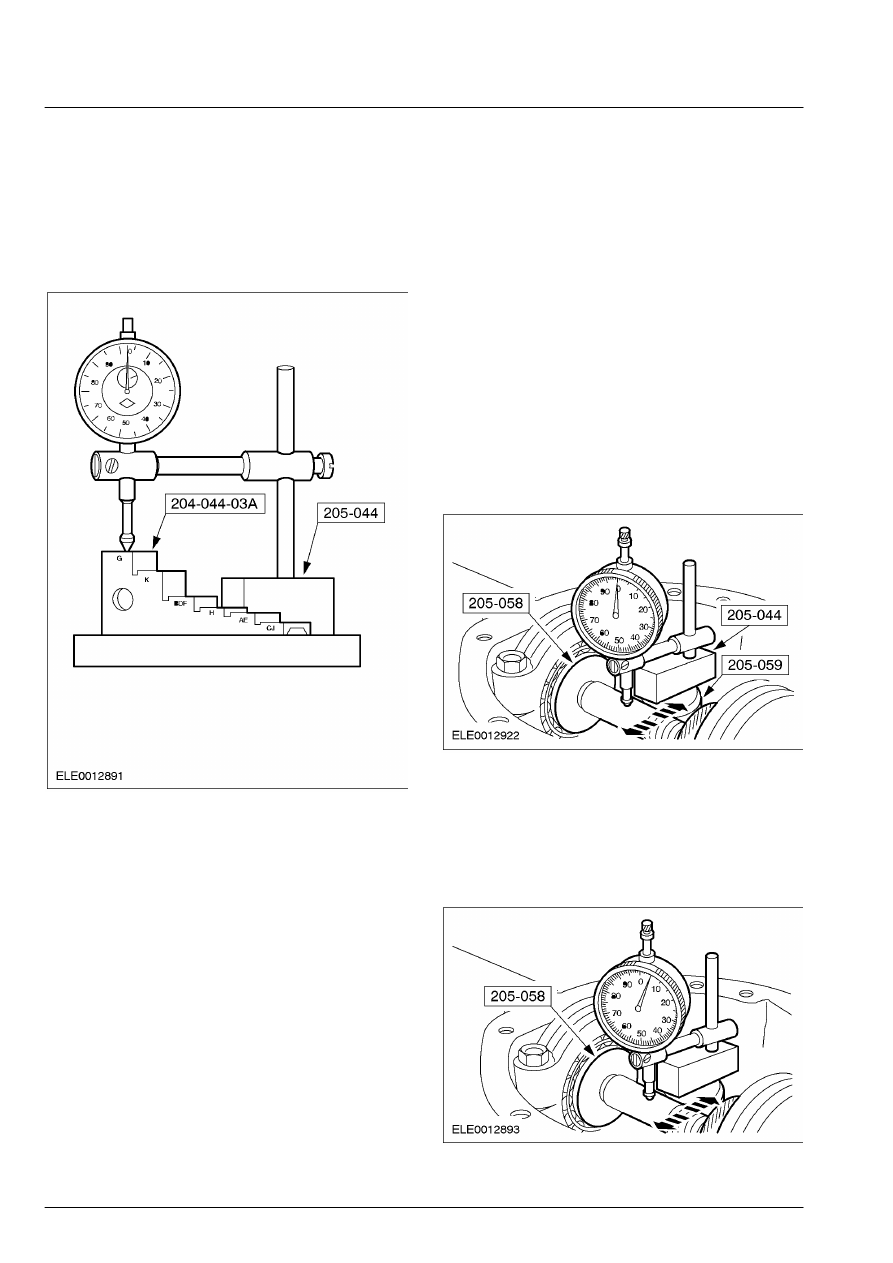

12.  Используя специальные инструменты,

установите    циферблатный индикатор  на
ноль на ступенчатом мерном блоке.

        •  Подведите    циферблатный индикатор

(плунжер индикатора) к ступени "G" и
обеспечьте предварительный натяг вплоть
до  3 мм.







13. ПРИМЕЧАНИЕ: Проверьте результат три

раза.

ПРИМЕЧАНИЕ: Плунжер циферблатного
индикатора  должен находиться на осевой линии
специального инструмента (как показано).
    Используя    циферблатный индикатор,

определите требуемую толщину прокладки
ведущей шестерни.

        •  Медленно сдвиньте    циферблатный

индикатор  (плунжер индикатора) поперек
регулировочного приспособления ведущей
шестерни (как показано).

        •  Отметьте показание, когда    циферблатный

индикатор  (плунжер индикатора) находится
на самой  высокой точке регулировочного
приспособления ведущей шестерни, а
циферблатный индикатор  (стрелка
индикатора) изменяет  направление.









14.  Рассчитайте требуемую толщину

прокладки ведущей шестерни.

        •  Если    циферблатный индикатор  показал

положительное значение, это  значение
следует добавить к старой толщине
прокладки.







205-02A-13

Задний ведущий мост/ дифференциал 205-02A-13



ОБЩИЕ ПРОЦЕДУРЫ (ПОДОЛЖЕНИЕ)



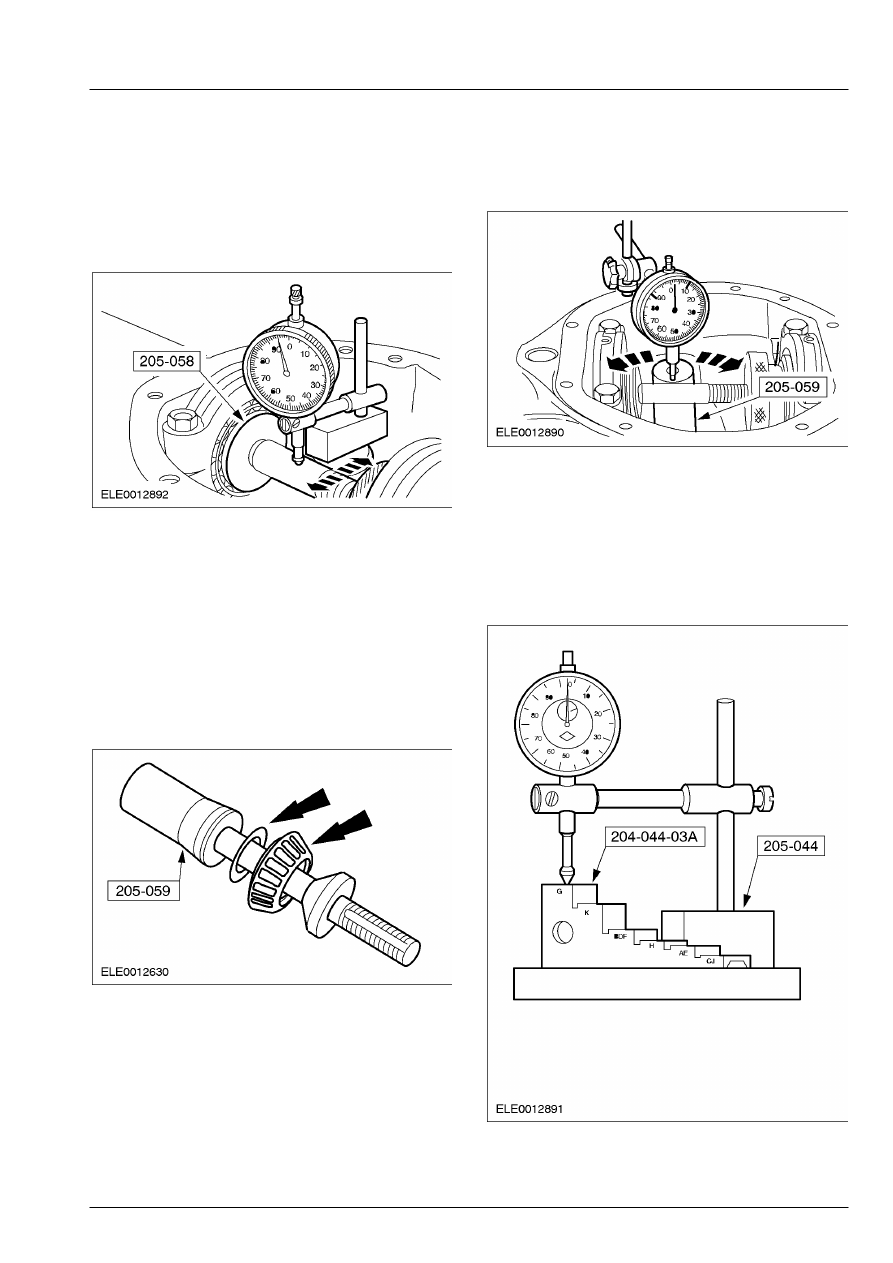

15.  Рассчитайте требуемую толщину

прокладки ведущей шестерни.

        •  Если    циферблатный индикатор  показал

отрицательное значение, это  значение
следует вычесть из старой толщины
прокладки.









16.  Снимите специальный инструмент (мерное

приспособление для ведущей шестерни) с
картера моста и разберите его.

17. ПРИМЕЧАНИЕ: Коническая гайка

специального  инструмента имеет левую
резьбу.

    Соберите специальный инструмент с

новой прокладкой ведущей шестерни и
внутренним кольцом заднего подшипника
ведущей шестерни.









18.  Определите полный прогиб специального

инструмента, обратитесь к предыдущим
пунктам.









19.  Используя специальные инструменты,

установите    циферблатный индикатор  на
ноль на ступенчатом мерном блоке.

        •  Установите    циферблатный индикатор

(плунжер индикатора) на ступень "G" и
обеспечьте предварительный натяг вплоть
до  3 мм.







205-02A-14

Задний ведущий мост/ дифференциал 205-02A-14



ОБЩИЕ ПРОЦЕДУРЫ (ПОДОЛЖЕНИЕ)

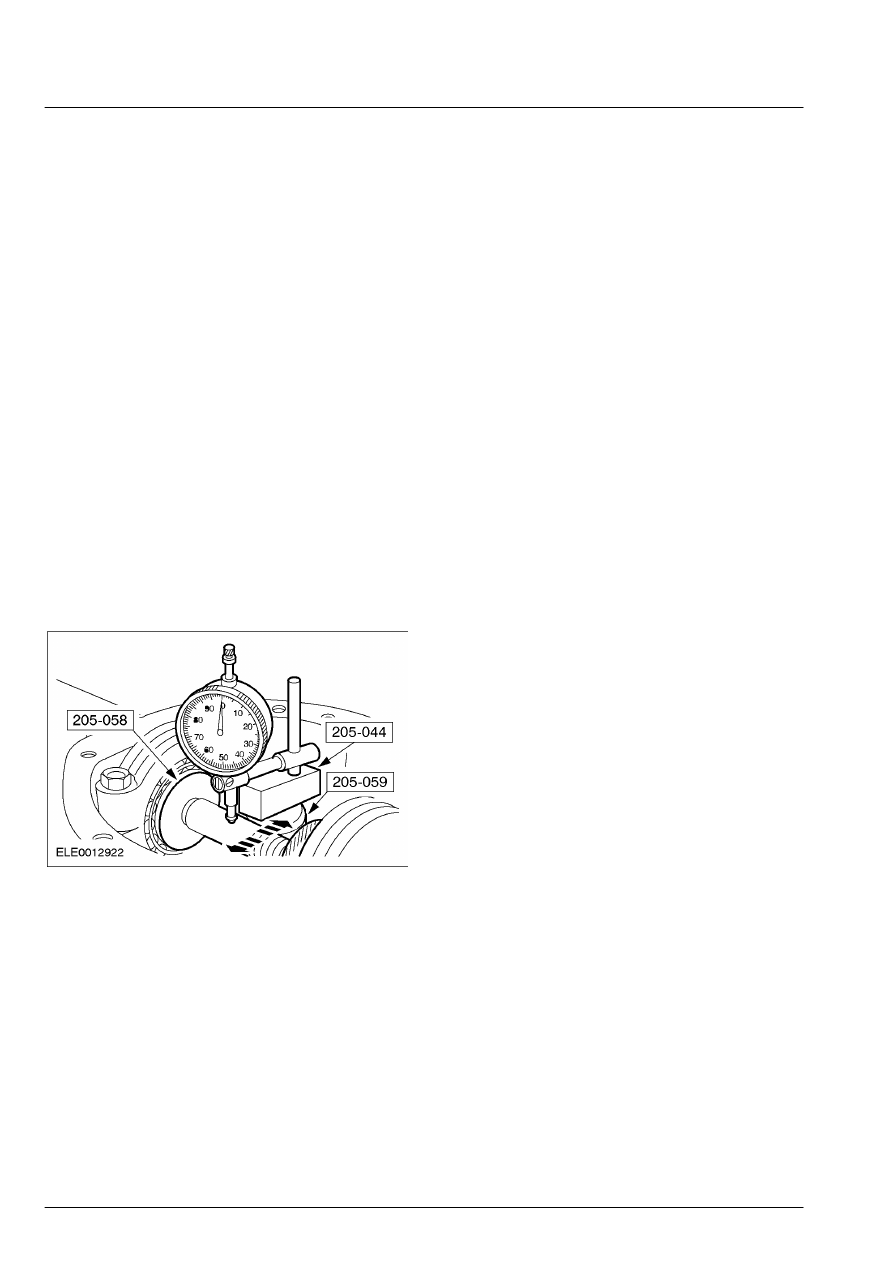

20. ПРИМЕЧАНИЕ: Показание циферблатного

индикатора  должно быть равно "0" ± 0.01 мм.
Если показание не соответствует этому
диапазону, повторите действия по
предыдущим пунктам и так до тех пор, пока не
будет подобрана правильная прокладка.

ПРИМЕЧАНИЕ: Проверьте результаты
измерения три  раза.
ПРИМЕЧАНИЕ: Плунжер циферблатного
индикатора  должен находиться на осевой линии
специального инструмента (как показано).
    Используя    циферблатный индикатор,

проверьте выбранную толщину прокладки
ведущей шестерни.

        •  Медленно сдвиньте    циферблатный

индикатор  (плунжер индикатора) поперек
регулировочного приспособления ведущей
шестерни (как показано).

        •  Отметьте показание, когда    циферблатный

индикатор  (плунжер индикатора) находится
на самой  высокой точке регулировочного
приспособления ведущей шестерни, а
циферблатный индикатор  (стрелка
индикатора) изменяет  направление.











205-02A-15

Задний ведущий мост/ дифференциал 205-02A-15



НА АВТОМОБИЛЕ



НА АВТОМОБИЛЕ

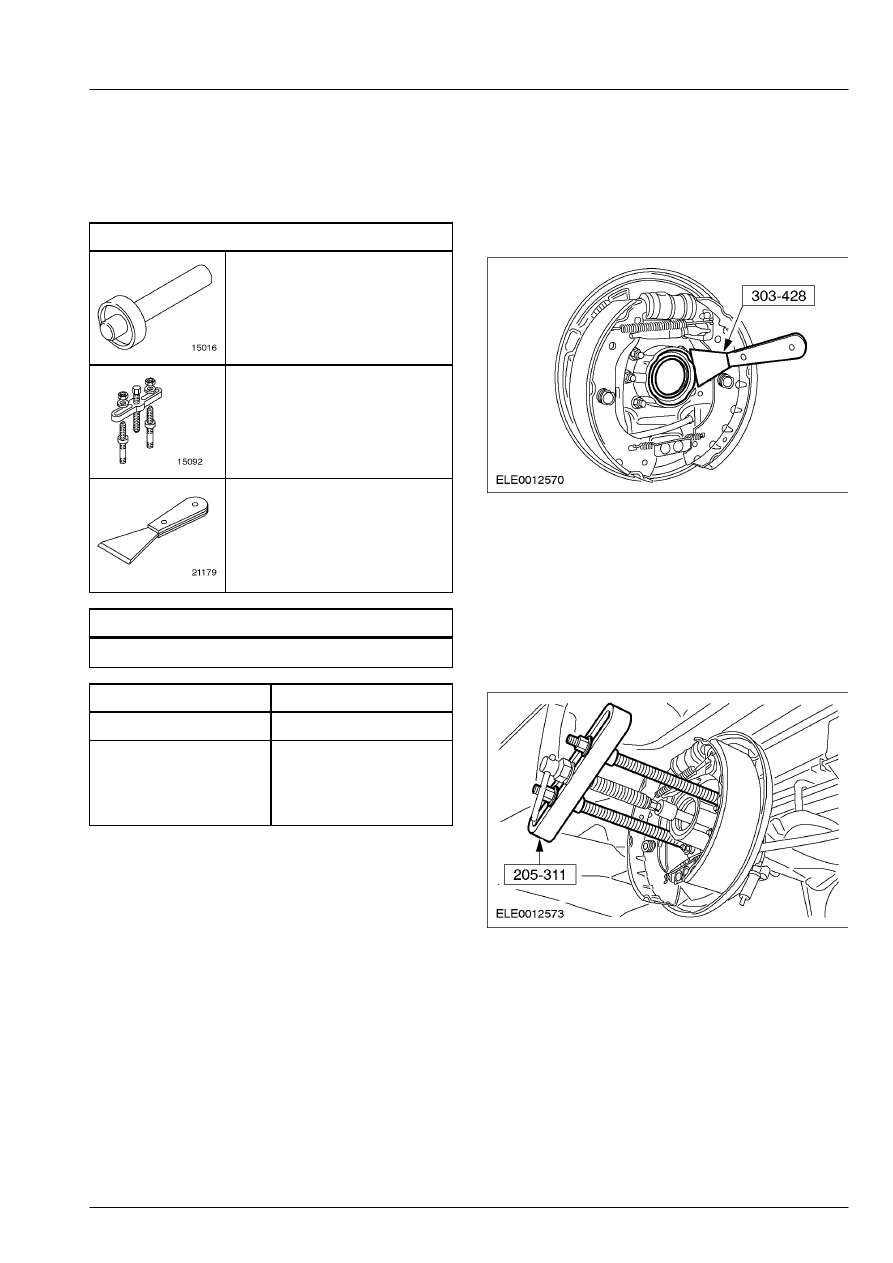

Подшипник и масляное уплотнение полуоси заднего колеса



Специальный инструмент





Приспособление для
установки  подшипника
заднего колеса/ масляного
уплотнения
205-052 (15-016)



Съемник подшипников/
зубчатых  колес
205-311 (15-092)



Уловитель масляного картера
303-428 (21-179)



Общее оборудование





Внутренний съемник на 40-50 мм



Наименование



Спецификация



Консистентная смазка SAM-1C-9111-A

Масло для заднего
моста SAE 75W-140
High  performance rear
axle oil

WSL-M2C192-A



Снятие



1.  Снимите полуось.    За дополнительной

информацией обратитесь к Разделу 205-02A /
205-02B.

 2.  Используя специальный инструмент,

снимите масляное уплотнение полуоси и
отбракуйте его за дальнейшей
ненадобностью.







3. ПРИМЕЧАНИЕ: В случае установки нового

подшипника  заднего колеса следует снимать
этот  подшипник и масляное уплотнение
полуоси  вместе.

    Используя специальный инструмент и

внутренний съемник на 40-50 мм , снимите
подшипник заднего колеса и  масляное
уплотнение полуоси.







Установка



1.  Смажьте подшипник заднего колеса,

используя для этого     масло для заднего
моста .
