205-02A-8

Задний ведущий мост/ дифференциал 205-02A-8



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Задний ведущий мост и дифференциал



За дополнительной информацией обратитесь к
Разделу 205-00.

205-02A-9

Задний ведущий мост/ дифференциал 205-02A-9



ОБЩИЕ ПРОЦЕДУРЫ



ОБЩИЕ ПРОЦЕДУРЫ

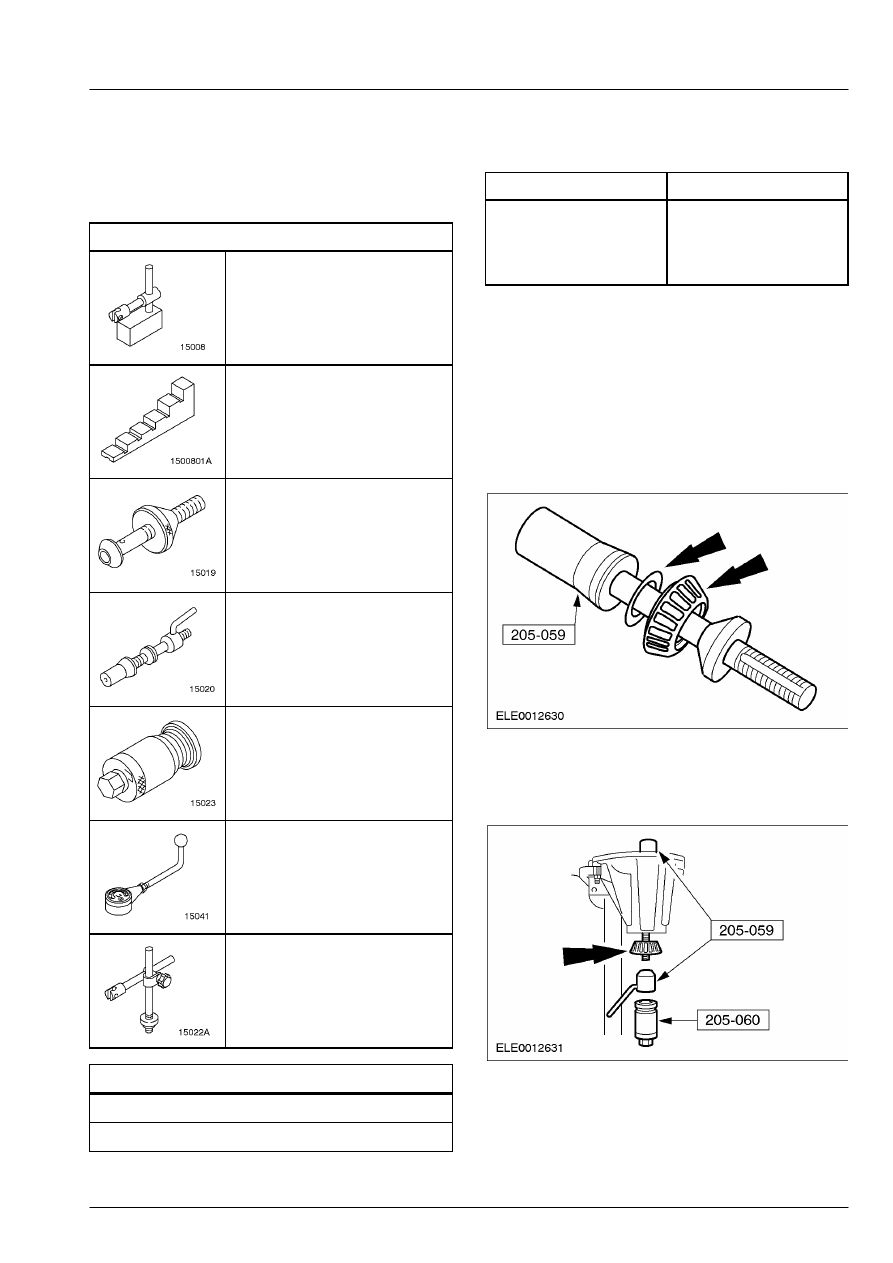

Выбор регулировочных прокладок ведущей шестерни



Специальный инструмент





Штатив для циферблатного
индикатора
205-044 (15-008)



Переходник для 205-044
(Ступенчатый  мерный блок)
205-044-03A (15-008-03A)



Мерная штанга для ведущей
шестерни
205-058 (15-019)



Мерное приспособление для
ведущей  шестерни
205-059 (15-020)



Втулка для обеспечения
предварительного натяга
205-060 (15-023)



Приспособление для
измерения  предварительного
натяга
205-067 (15-041)



Штатив для циферблатного
индикатора
205-070 (15-022A)



Общее оборудование





Циферблатный индикатор

Увод



Наименование



Спецификация



Масло для заднего
моста SAE 75W-140
High  performance rear
axle oil

WSL-M2C192-A




1.  Смажьте внутренние кольца подшипников

ведущей шестерни, используя для этого
масло для заднего моста .

2. ПРИМЕЧАНИЕ: Коническая гайка

специального  инструмента имеет левую
резьбу.

    Соберите специальный инструмент со

старой прокладкой ведущей шестерни и
внутренним кольцом заднего подшипника
ведущей шестерни.









3.  Соберите специальные инструменты с

внутренним кольцом переднего подшипника
ведущей шестерни.









4.  Используя специальные инструменты,

создайте предварительный натяг в
подшипниках ведущей шестерни.

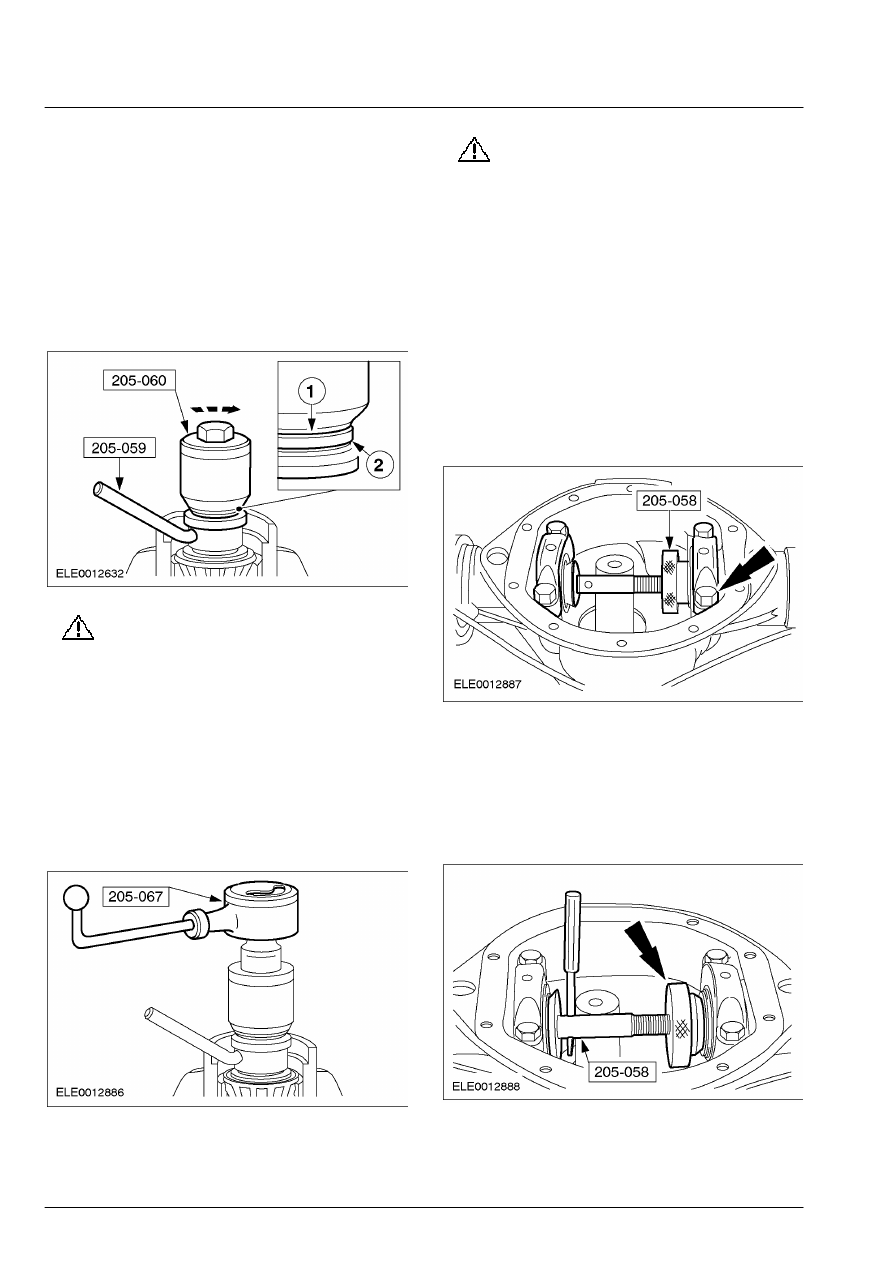

       1. При установке бывших в эксплуатации

подшипников поверните втулку для

205-02A-10

Задний ведущий мост/ дифференциал 205-02A-10



ОБЩИЕ ПРОЦЕДУРЫ (ПОДОЛЖЕНИЕ)

обеспечения предварительного натяга по
часовой стрелке к первой установочной
отметке.

       2. При установке новых подшипников

поверните втулку для обеспечения
предварительного натяга по часовой стрелке
ко второй установочной отметке.

        •  Чтобы отрегулировать подшипники,

несколько раз поверните ручку
специального  инструмента.







5.

ПРЕДОСТЕРЕЖЕНИЕ: При установке

ведущей шестерни на  картер моста и
корректировке бокового  зазора
коронной шестерни следует
поддерживать определенный момент
проворачивания подшипника ведущей
шестерни.

    Используя специальный инструмент,

определите момент проворачивания
подшипника ведущей шестерни.

        •  Плавно поверните специальный  инструмент

и отметьте показание.







6.

ПРЕДОСТЕРЕЖЕНИЕ: Наружные

кольца подшипников  дифференциала
маркируются относительно  картера
моста.  Установите их в исходное
положение.

ПРИМЕЧАНИЕ: Регулировочные гайки должны
быть  подтянуты к наружным кольцам
подшипников  дифференциала.
    Установите специальный инструмент

вместе с подшипниками дифференциала и
регулировочными гайками.

        •  Затяните болты, работая в три  стадии.
        •  Стадия 1: Затяните болты усилием 88  Нм.
        •  Стадия 2: Отпустите болты.
        •  Стадия 3: Затяните болты усилием 20  Нм.







7. ПРИМЕЧАНИЕ: Убедитесь в том, что

специальный  инструмент все еще можно
провернуть  вручную.

    Используя подходящий инструмент, такой

как    выколотка, затяните  регулировочную
гайку специального  инструмента.







205-02A-11

Задний ведущий мост/ дифференциал 205-02A-11



ОБЩИЕ ПРОЦЕДУРЫ (ПОДОЛЖЕНИЕ)

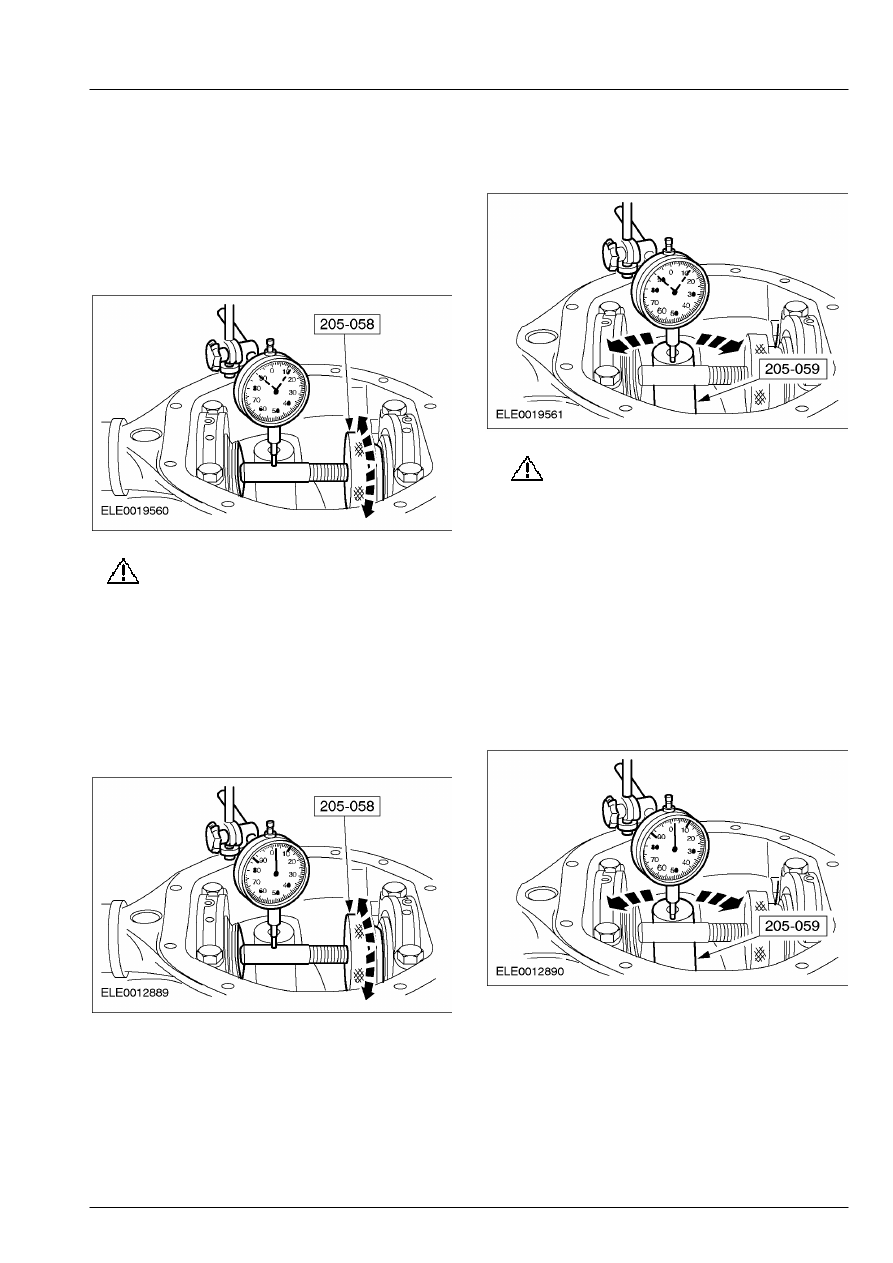

8. ПРИМЕЧАНИЕ: Плунжер циферблатного

индикатора  должен находиться на осевой
линии  специального инструмента (как
показано).

    Используя соответствующий

циферблатный индикатор,  определите
полный прогиб специального  инструмента.







9.

ПРЕДОСТЕРЕЖЕНИЕ: После того как

индикатор покажет  половину полного
прогиба, не поворачивайте
специальный инструмент дальше.

ПРИМЕЧАНИЕ: Плунжер циферблатного
индикатора  должен находиться на осевой линии
специального инструмента (как показано).
    Поворачивайте специальный инструмент

до тех пор, пока    циферблатный индикатор
не покажет половину полного прогиба.







10. ПРИМЕЧАНИЕ: Плунжер циферблатного

индикатора  должен находиться на внешней
кромке  специального инструмента, самой
ближней к  регулировочному приспособлению
ведущей  шестерни (как показано).

    Используя соответствующий

циферблатный индикатор,  определите

полный прогиб специального
инструмента.







11.

ПРЕДОСТЕРЕЖЕНИЕ: После того как

циферблатный индикатор  покажет
половину полного прогиба, не
поворачивайте специальный
инструмент  дальше.

ПРИМЕЧАНИЕ: Плунжер циферблатного
индикатора  должен находиться на внешней
кромке  специального инструмента, самой
ближней к  регулировочному приспособлению
ведущей  шестерни (как показано).
    Поворачивайте специальный инструмент

до тех пор, пока    циферблатный
индикатор не покажет половину полного
прогиба.
