Ford Transit (2001 год). Руководство - часть 282

205-01-9

Карданный вал 205-01-9



РАЗБОРКА И СБОРКА (ПОДОЛЖЕНИЕ)

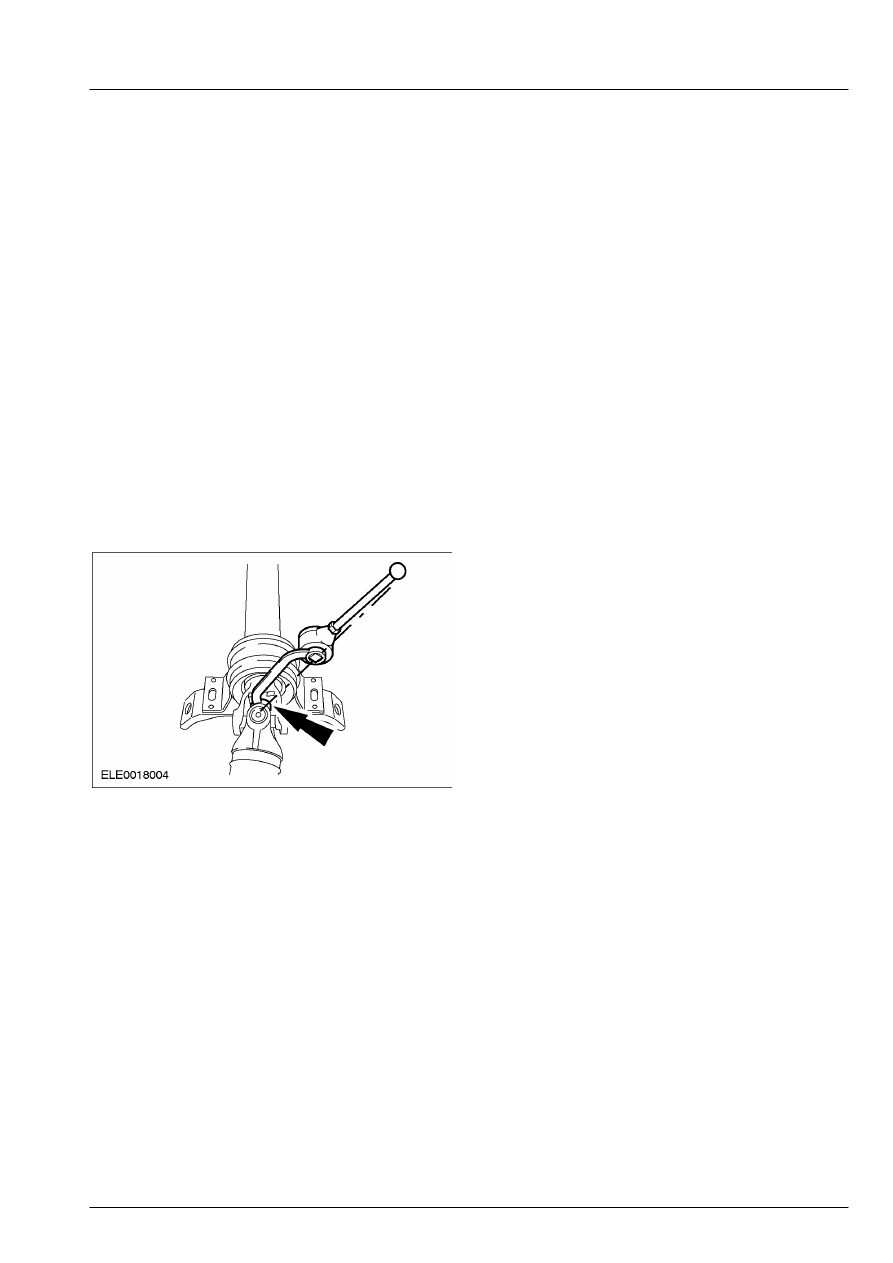

4. ПРИМЕЧАНИЕ: Прикладываемый момент

зависит от  суммарной длины накидного
гаечного ключа и  динамометрического ключа.

ПРИМЕЧАНИЕ: Для получения правильного
момента  затяжки необходимо, чтобы накидной
гаечный  ключ и динамометрический ключ
располагались на одной прямой линии.
    Используя соответствующий

динамометрический ключ  и
соответствующий     накидной гаечный
ключ на 15/17 мм , затяните болт крепления
вилки карданного  вала.

        •  При использовании динамометрического

ключа длиной 245 мм и накидного гаечного
ключа длиной 205 мм приложите момент 27
Нм.

        •  При использовании динамометрического

ключа длиной 320 мм и накидного гаечного
ключа длиной 185 мм приложите момент 32
Нм.









5.  Застопорьте болт крепления вилки

карданного вала.

        •  Отогните лапку стопорной шайбы  вверх.

205-02A-1

Задний ведущий мост/ дифференциал 205-02A-1



РАЗДЕЛ 205-02A Задний ведущий мост/ дифференциал

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



205-02-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Задний ведущий мост и дифференциал..........................................................................................



205-02-4

ДИАГНОСТИКА И ПРОВЕРКИ





Задний ведущий мост и дифференциал..........................................................................................



205-02-8

ОБЩИЕ ПРОЦЕДУРЫ





Выбор регулировочных прокладок ведущей шестерни................................................................



205-02-9

НА АВТОМОБИЛЕ





Подшипник и масляное уплотнение полуоси заднего колеса ......................................................



205-02-15



Фланец и уплотнение ведущей шестерни ......................................................................................



205-02-17



Наружные кольца подшипников ведущей шестерни ....................................................................



205-02-20



Ведущая шестерня ............................................................................................................................



205-02-22



Коробка дифференциала ..................................................................................................................



205-02-24

СНЯТИЕ И УСТАНОВКА





Мост в сборе — В комплектацию автомобиля входит: одинарные задние

колеса.........................................................................................................................

(15 214 0)



205-02-27



Мост в сборе — В комплектацию автомобиля входит: динамическая

подвеска/сдвоенные задние колеса.........................................................................

(15 214 0)



205-02-34



Мост в сборе — В комплектацию автомобиля входит: сдвоенные задние

колеса, В комплектацию автомобиля не входит: динамическая подвеска .........

(15 214 0)



205-02-42

РАЗБОРКА И СБОРКА





Коробка дифференциала и коронная шестерня .............................................................................



205-02-50



Ведущая шестерня ............................................................................................................................



205-02-54



205-02A-2

Задний ведущий мост/ дифференциал 205-02A-2



СПЕЦИФИКАЦИИ



Смазочные материалы, рабочие жидкости,  герметики и клеи



Позиция



Спецификация



Масло для заднего моста SAE 75W-140 High performance  rear axle oil

WSL-M2C192-A

Консистентная смазка SAM-1C-9111-A
Компаунд для стопорения резьбовых  соединений (Loctite Type 601)

SDM-4G-9106-A

Герметик (Loctite Тype 275)

SDM-4G-9105-A





Объем масла, заливаемого в задний  мост





л



Масло для заднего моста 2.6





Зазоры, допуски и регулировочные  значения





мм



Коронная шестерня - максимальное  биение 0.100

Коробка дифференциала - максимальное  биение 0.076

Осевой зазор полуоси - максимальный 0.760

Ведущая шестерня - максимальное  биение 0.250

Боковой зазор коронной шестерни 0.120-0.220

Боковой зазор коронной шестерни -  максимальное отклонение между зубьями

0.100

Зазор в подшипнике заднего колеса 0.050-0.200



Спецификация моментов затяжки



Наименование



Нм



Фунт-фут



Фунт-дюйм



Болты крепления наружного кольца  подшипника
дифференциала

88 65  -

Болт крепления ведущей шестерни  дифференциала

30 22  -

Заглушка маслозаливной горловины 30

22

-

Болты крепления крышки картера  дифференциала 45

33

-

Предварительный натяг подшипника  ведущей
шестерни - подшипники, бывшие в  эксплуатации

1.5 -  9

Предварительный натяг подшипника  ведущей
шестерни - новые подшипники

3.3 -  27

Болты крепления полуоси 117

86

-

Болты регулировочных гаек подшипников
дифференциала

19 14  -

Гайки U-образных болтов a

-

-

Болты фланцевого соединения  карданного вала и
ведущей шестерни

80 59  -

Болт крепления датчика скорости  колеса 8

-

71

Болт крепления кронштейна датчика  скорости
колеса

8 - 71

Гайки крепления щита тормоза 50

37

-

Болты крепления кронштейна клапана
распределения нагрузки (регулятора  давления в
задних тормозах)

15 11  -

Болты крепления стабилизатора  поперечной
устойчивости

40 30  -

Нижние гайка и болт крепления  амортизатора 90  66  -
Ниппельное соединение колесного  тормозного
цилиндра

14 10  -

205-02A-3

Задний ведущий мост/ дифференциал 205-02A-3



СПЕЦИФИКАЦИИ (ПОДОЛЖЕНИЕ)

Наименование



Нм



Фунт-фут



Фунт-дюйм



Болты крепления коронной шестерни 109

80

-

Гайки крепления U-образных болтов  кронштейна
диагональной тяги

a - -

Гайки крепления диагональной тяги 225

166

-

Гайка крепления кронштейна датчика  высоты
подвески

8 - 71



a) Обратитесь к процедуре,  представленной в этом разделе.
