Ford Transit (2001 год). Руководство - часть 283

205-02A-4

Задний ведущий мост/ дифференциал 205-02A-4



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Задний ведущий мост и дифференциал



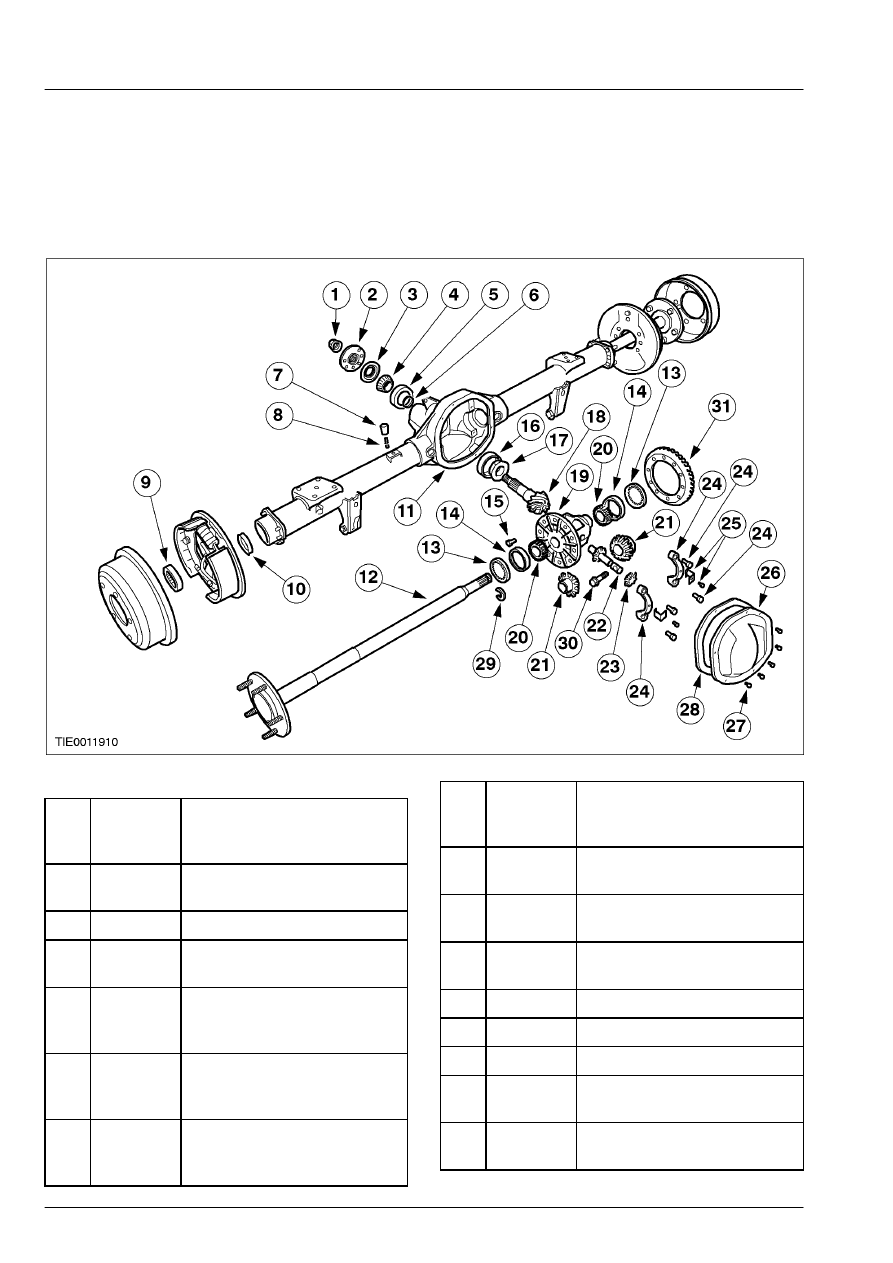

Мост с полуразгруженными  полуосями






Поз.



№

Запасной

Части



Наименование



1

Гайка крепления фланца
ведущей  шестерни

2

Фланец ведущей шестерни

3

Уплотнение ведущей
шестерни

4

Внутреннее кольцо переднего
подшипника ведущей
шестерни

5

Наружное кольцо переднего
подшипника  ведущей
шестерни

6

Деформируемый
дистанционный элемент
фланца ведущей шестерни

Поз.



№

Запасной

Части



Наименование



7

Вентиляционный клапан
картера  моста

8

Кронштейн для тормозного
шланга

9

Масляное уплотнение
полуоси

10

Подшипник колеса

11

Картер моста

12

Полуось

13

Регулировочная гайка
подшипника  дифференциала

14

Наружное кольцо
подшипника  дифференциала

205-02A-5

Задний ведущий мост/ дифференциал 205-02A-5



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



15

Болт крепления коронной
шестерни

16

Наружное кольцо заднего
подшипника  ведущей
шестерни

17

Внутреннее кольцо заднего
подшипника  ведущей
шестерни

18

Ведущая шестерня

19

Коробка дифференциала

20

Внутренние кольца
подшипников
дифференциала

21

Полуосевая шестерня
дифференциала

22

Ось сателлитов
дифференциала

23

Сателлит дифференциала

Поз.



№

Запасной

Части



Наименование



24

Наружное кольцо
подшипника  дифференциала
и болты крепления
наружного  кольца
подшипника дифференциала

25

Регулировочные болты
подшипника  дифференциала
и стопорные элементы

26

Болт крепления крышки
картера  дифференциала

27

Болт крепления крышки
картера  дифференциала

28

Прокладка крышки картера
дифференциала

29

Стопорное кольцо

30

Стопорный болт оси
сателлитов  дифференциала

31

Коронная шестерня



205-02A-6

Задний ведущий мост/ дифференциал 205-02A-6



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

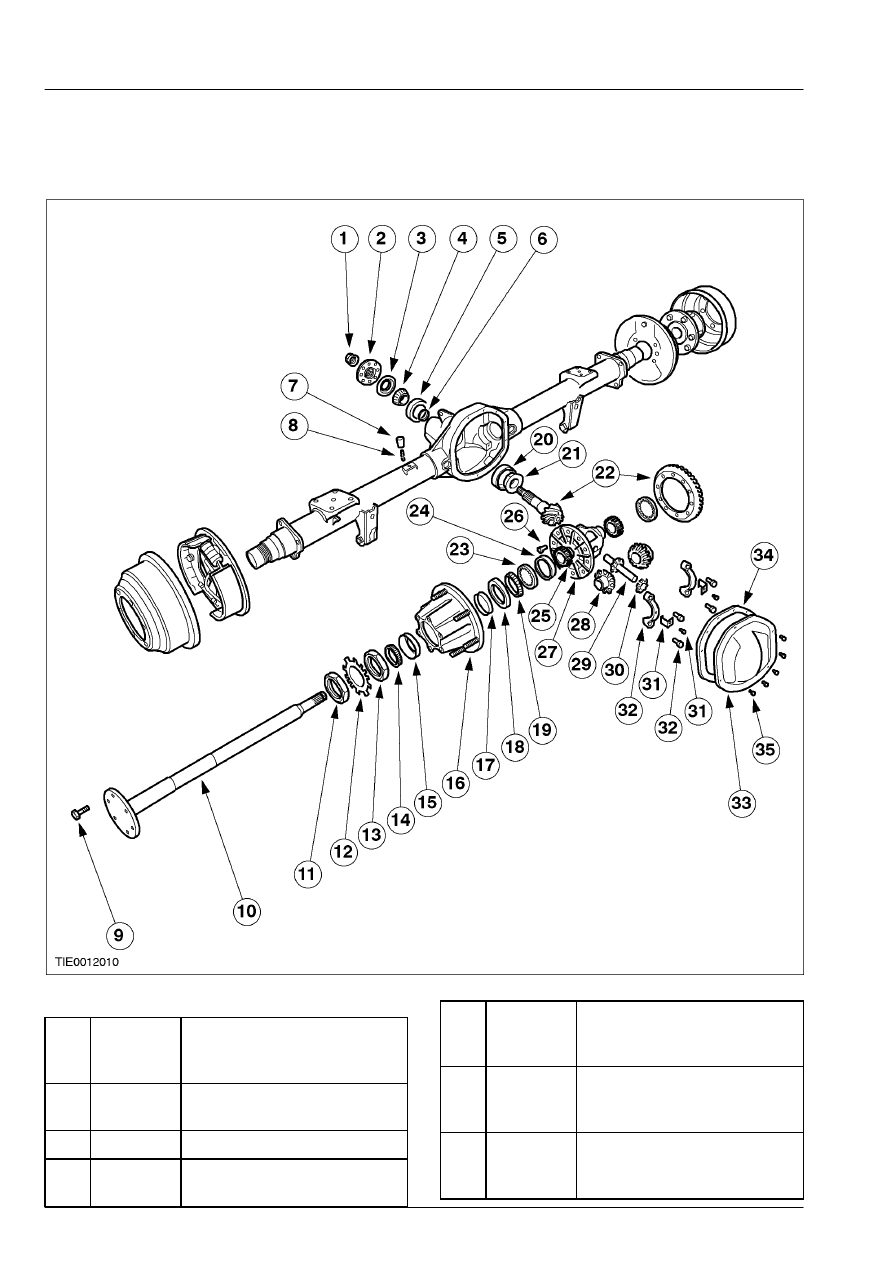

Мост с полностью разгруженными  полуосями






Поз.



№

Запасной

Части



Наименование



1 -

Гайка крепления фланца
ведущей  шестерни

2 -

Фланец ведущей шестерни

3 -

Уплотнение ведущей
шестерни

Поз.



№

Запасной

Части



Наименование



4 -

Внутреннее кольцо переднего
подшипника ведущей
шестерни

5 -

Наружное кольцо переднего
подшипника  ведущей
шестерни

205-02A-7

Задний ведущий мост/ дифференциал 205-02A-7



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



6 -

Деформируемый
дистанционный элемент
фланца ведущей шестерни

7 -

Вентиляционный клапан
картера  моста

8 -

Кронштейн для тормозного
шланга

9 -

Болт крепления полуоси

10 -

Полуось

11 -

Контргайка ступицы колеса

12 -

Стопорная шайба ступицы
колеса

13 -

Гайка крепления ступицы
колеса

14 -

Внутреннее кольцо
наружного  подшипника
ступицы колеса

15 -

Наружное кольцо наружного
подшипника  ступицы колеса

16 -

Ступица колеса

17 -

Масляное уплотнение

18 -

Наружное кольцо
внутреннего  подшипника
ступицы колеса

19 -

Внутреннее кольцо
внутреннего  подшипника
ступицы колеса

20 -

Наружное кольцо заднего
подшипника  ведущей
шестерни

21 -

Внутреннее кольцо заднего
подшипника  ведущей
шестерни

22 -

Ведущая шестерня

23 -

Регулировочная гайка
подшипника  дифференциала

24 -

Наружное кольцо
подшипника  дифференциала

25 -

Внутреннее кольцо
подшипника  дифференциала

Поз.



№

Запасной

Части



Наименование



26 -

Болт крепления коронной
шестерни

27 -

Коробка дифференциала

28 -

Полуосевая шестерня
дифференциала

29 -

Ось сателлитов
дифференциала

30 -

Сателлит дифференциала

31 -

Регулировочные болты
подшипников
дифференциала и стопорные
элементы

32 -

Наружное кольцо
подшипника  дифференциала
и болты крепления

33 -

Крышка картера
дифференциала

34 -

Прокладка крышки картера
дифференциала

35 -

Болты крепления крышки
картера  дифференциала
