Ford Transit (2001 год). Руководство - часть 281

205-01-5

Карданный вал 205-01-5



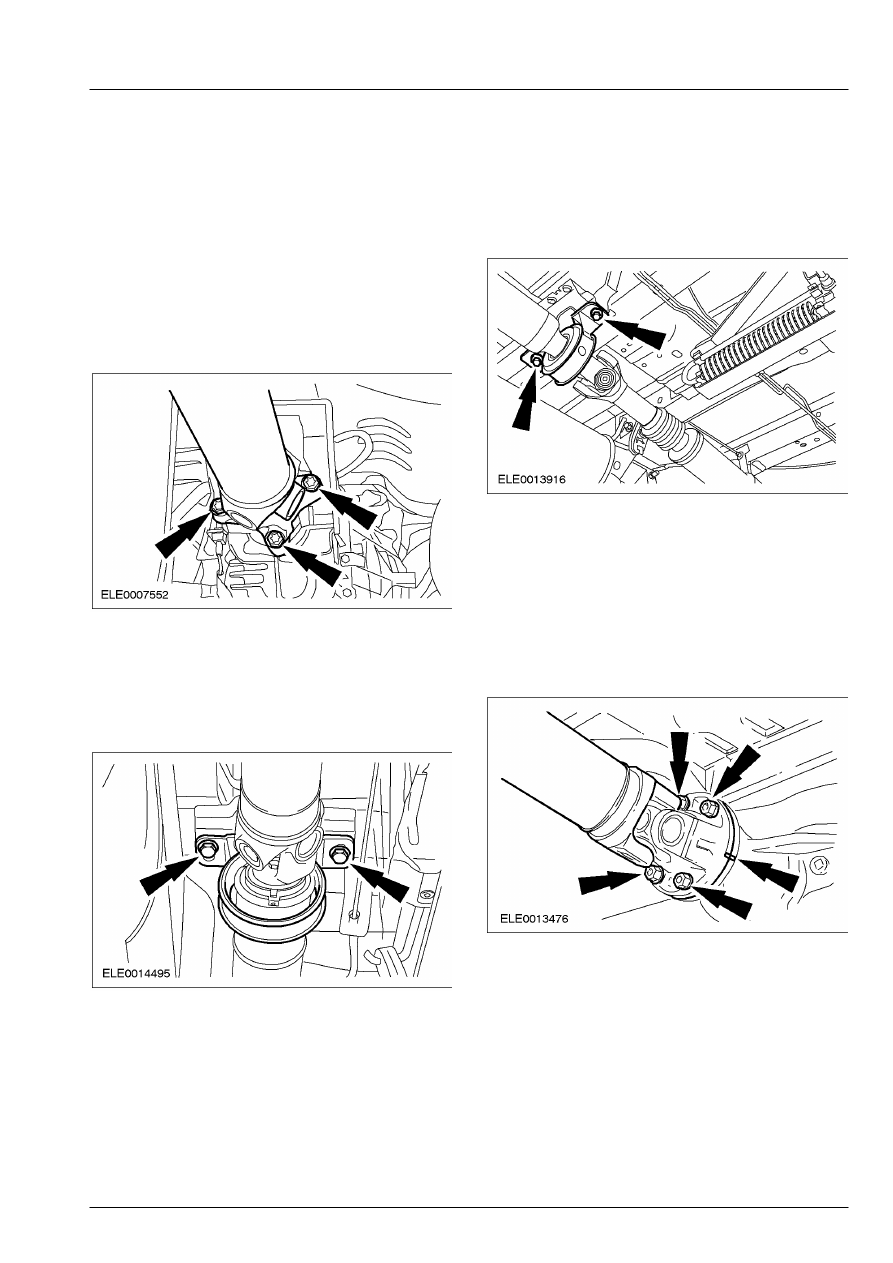

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Установка

1. ПРИМЕЧАНИЕ: Совместите отметку на

фланце  карданного вала с отметкой на фланце
вторичного вала коробки передач.

ПРИМЕЧАНИЕ: На этой стадии полностью не
затягивайте болты фланцевого соединения
карданного вала и вторичного вала коробки
передач.
    Подсоедините карданный вал к фланцу

вторичного вала коробки передач.







2. ПРИМЕЧАНИЕ: На этой стадии полностью не

затягивайте болты крепления передней
промежуточной опоры карданного вала.

    Установите болты крепления передней

промежуточной опоры карданного вала.







3. ПРИМЕЧАНИЕ: На этой стадии полностью не

затягивайте болты крепления задней
промежуточной опоры карданного вала.

    Установите болты крепления задней

промежуточной опоры карданного вала.







4. ПРИМЕЧАНИЕ: Совместите отметку на

фланце  карданного вала с отметкой на фланце
ведущей шестерни.

ПРИМЕЧАНИЕ: На этой стадии полностью не
затягивайте болты фланцевого соединения
карданного вала и ведущей шестерни.
    Подсоедините карданный вал к фланцу

ведущей шестерни.







205-01-6

Карданный вал 205-01-6



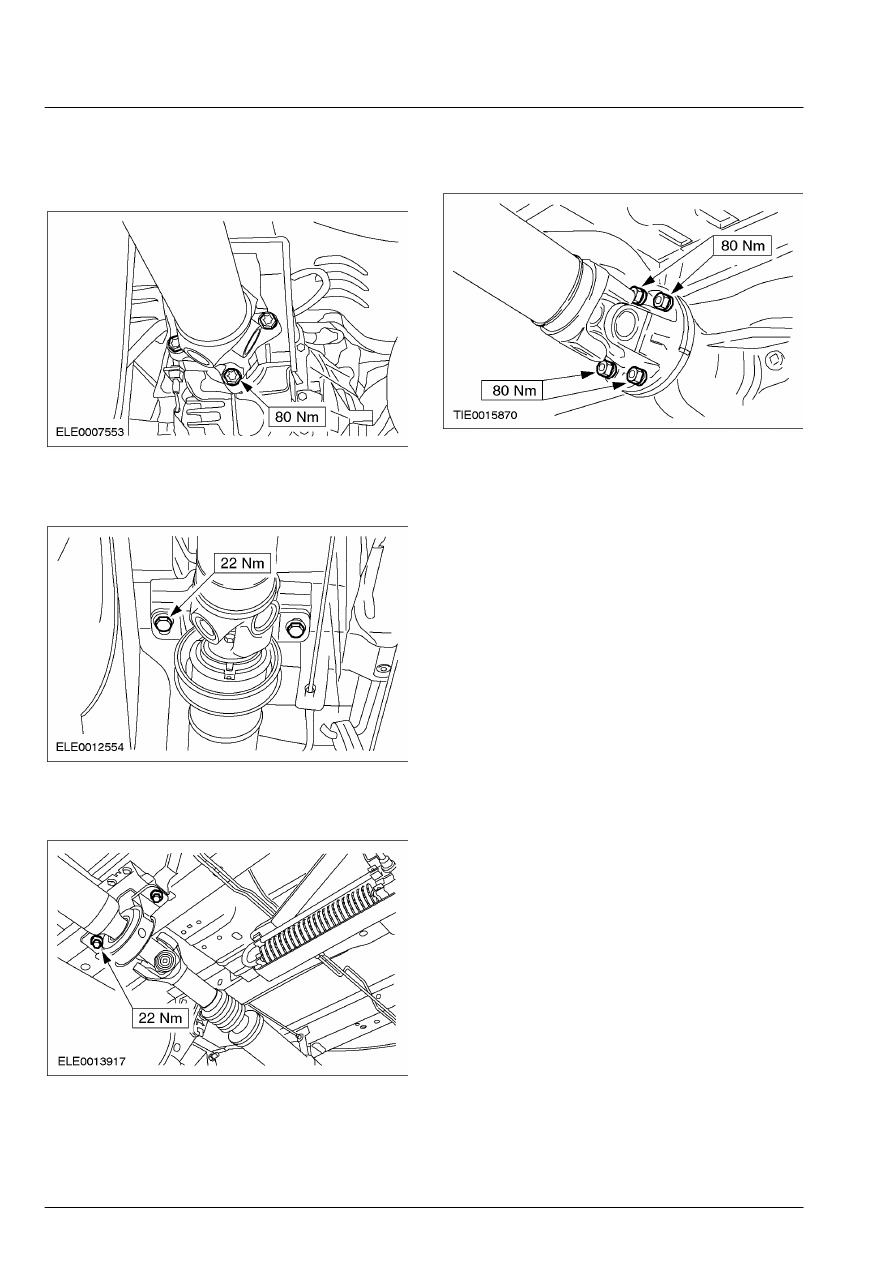

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



5.  Затяните болты фланцевого соединения

карданного вала и вторичного вала коробки
передач.









6.  Затяните болты крепления передней

промежуточной опоры карданного вала.









7.  Затяните болты крепления задней

промежуточной опоры карданного вала.









8.  Затяните болты фланцевого соединения

карданного вала и ведущей шестерни.









9.  Опустите автомобиль.

205-01-7

Карданный вал 205-01-7



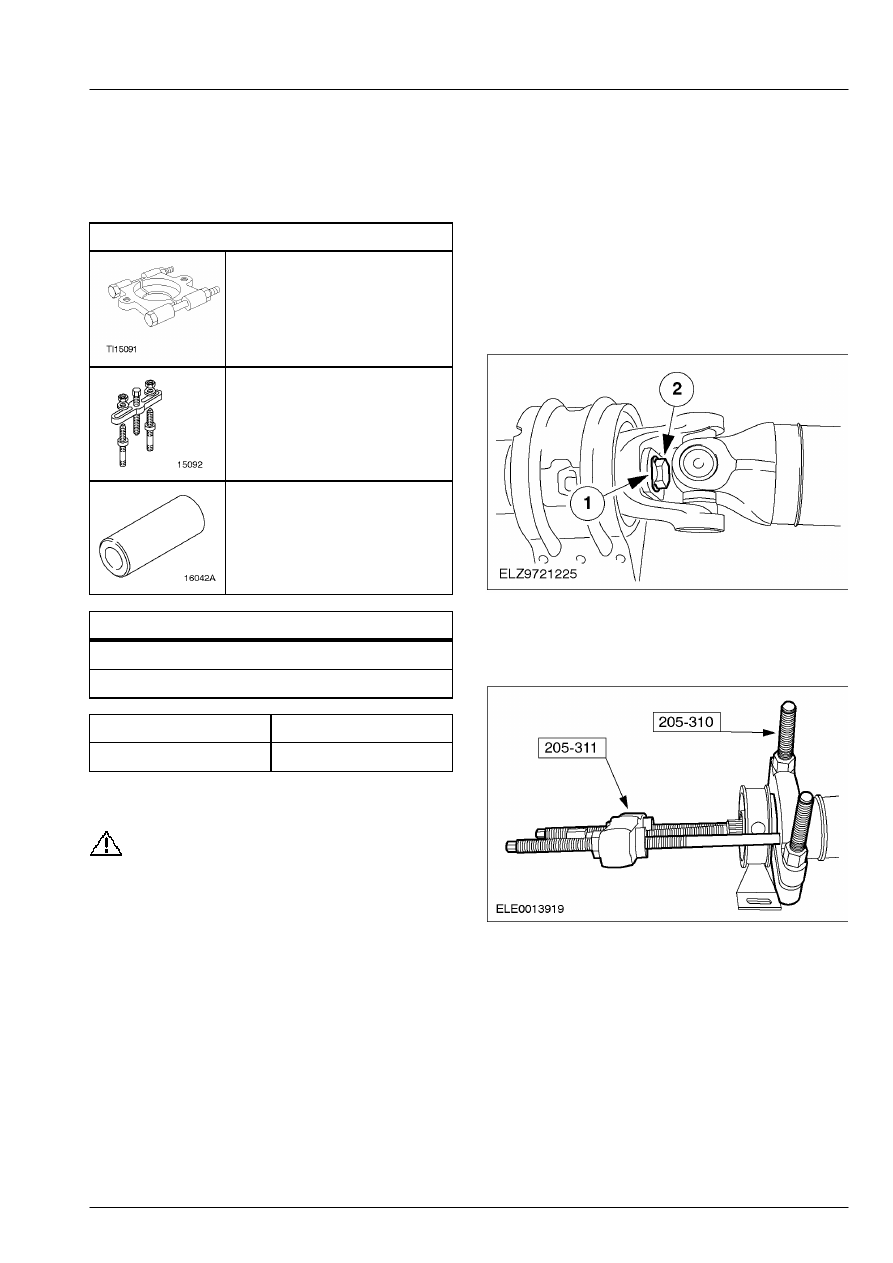

РАЗБОРКА И СБОРКА



РАЗБОРКА И СБОРКА

Промежуточная опора карданного вала (15 564 4)



Специальный инструмент



Съемник подшипников/
зубчатых  колес
205-310 (15-091)



Съемник подшипников/
зубчатых  колес
205-311 (15-092)



Переходник для 308-111
308-111-01 (16-042A)



Общее оборудование





Динамометрический ключ

Накидной гаечный ключ на 15/17 мм



Наименование



Спецификация



Консистентная смазка SAM-1C-911-A



Разборка

ПРЕДОСТЕРЕЖЕНИЕ: Не зажимайте

карданный вал в тисках.

1. ПРИМЕЧАНИЕ: Отметьте положение

дистанционного  элемента.

    Отсоедините вилку карданного вала от

промежуточной опоры карданного вала.

       1. Отогните лапку стопорной шайбы.
       2. Выверните болт.
        •  Отбракуйте стопорную шайбу за ее

дальнейшей ненадобностью.









2.  Используя специальные инструменты,

снимите промежуточную опору карданного
вала.







205-01-8

Карданный вал 205-01-8



РАЗБОРКА И СБОРКА (ПОДОЛЖЕНИЕ)

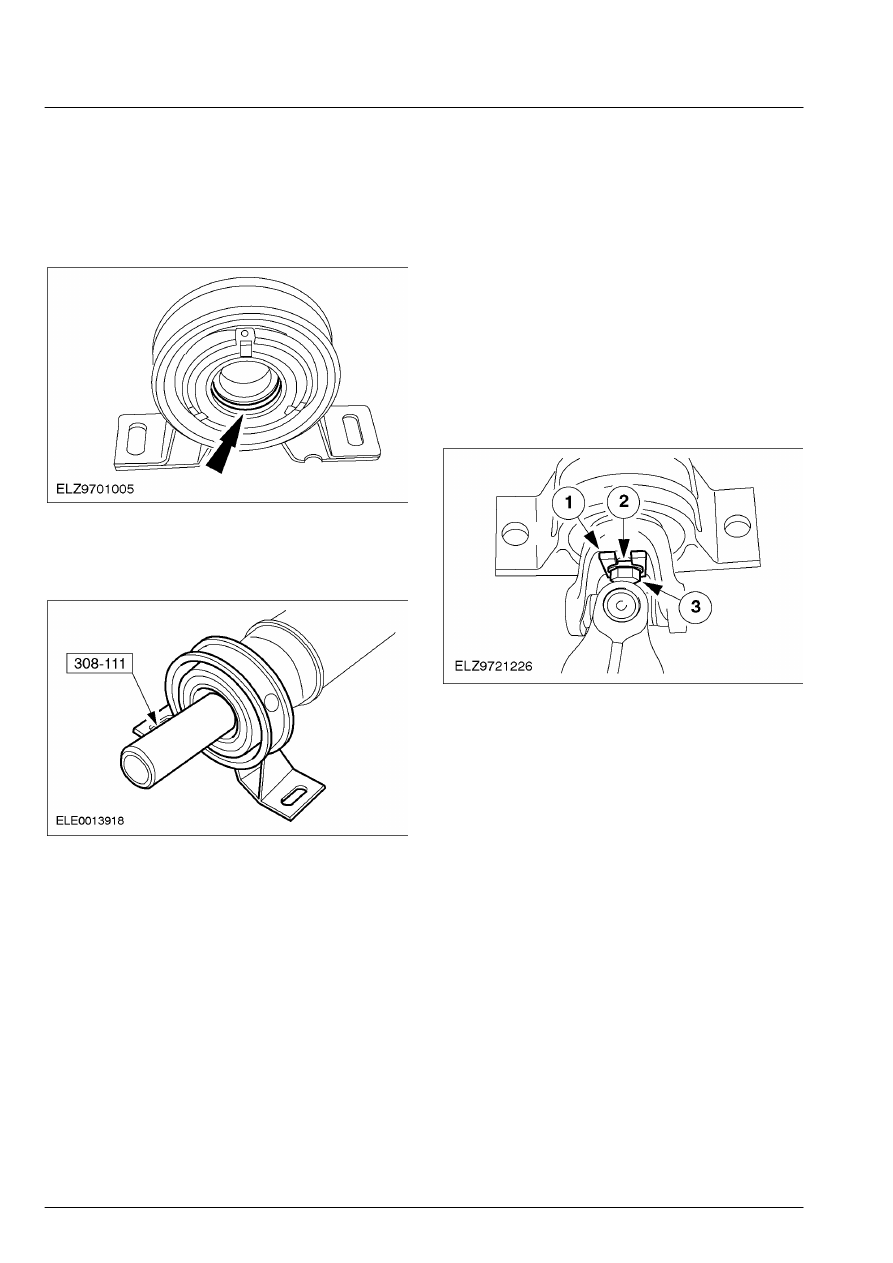

Сборка



1.  Смажьте сопрягаемые поверхности

промежуточной опоры карданного вала; в
качестве смазки используется
консистентная смазка .









2.  Используя специальный инструмент,

установите промежуточную опору
карданного  вала.







3. ПРИМЕЧАНИЕ: Установочный выступ

дистанционного  элемента должен быть
обращен к  промежуточной опоре карданного
вала.

ПРИМЕЧАНИЕ: Установите новую стопорную
шайбу болта  крепления вилки карданного вала.
ПРИМЕЧАНИЕ: На этой стадии полностью не
затягивайте болт крепления вилки  карданного
вала.
    Подсоедините вилку карданного вала к

промежуточной опоре.

       1. Установите дистанционный элемент.
       2. Установите стопорную шайбу.
       3. Установите болт.
