Ford Transit (2001 год). Руководство - часть 279

205-00-17

Система трансмиссии - Общая информация 205-00-17



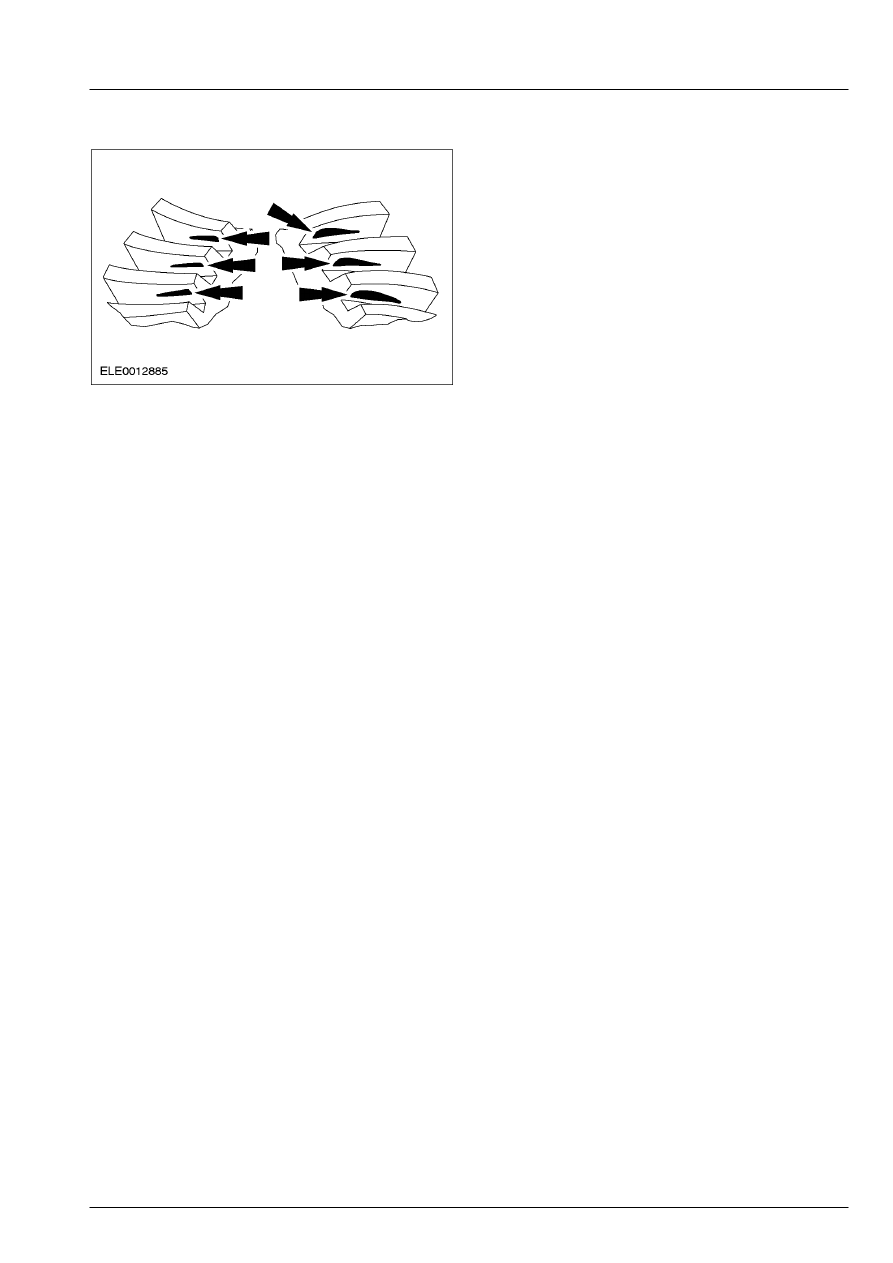

ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)



205-00-18

Система трансмиссии - Общая информация 205-00-18



ОБЩИЕ ПРОЦЕДУРЫ



ОБЩИЕ ПРОЦЕДУРЫ

Регулировка бокового зазора коронной шестерни



Специальный инструмент





Гаечный ключ для
регулировки  дифференциала
205-063 (15-027)



Штатив для циферблатного
индикатора
205-070 (15-022A)



Общее оборудование





Циферблатный индикатор



Наименование



Спецификация



Компаунд для
стопорения резьбовых
соединений (Loctite
Type 601)

SDM-4G-9106-A

Смазка для заднего
моста SAE 75W-140
High  performance rear
axle oil

WSL-M2C192-A




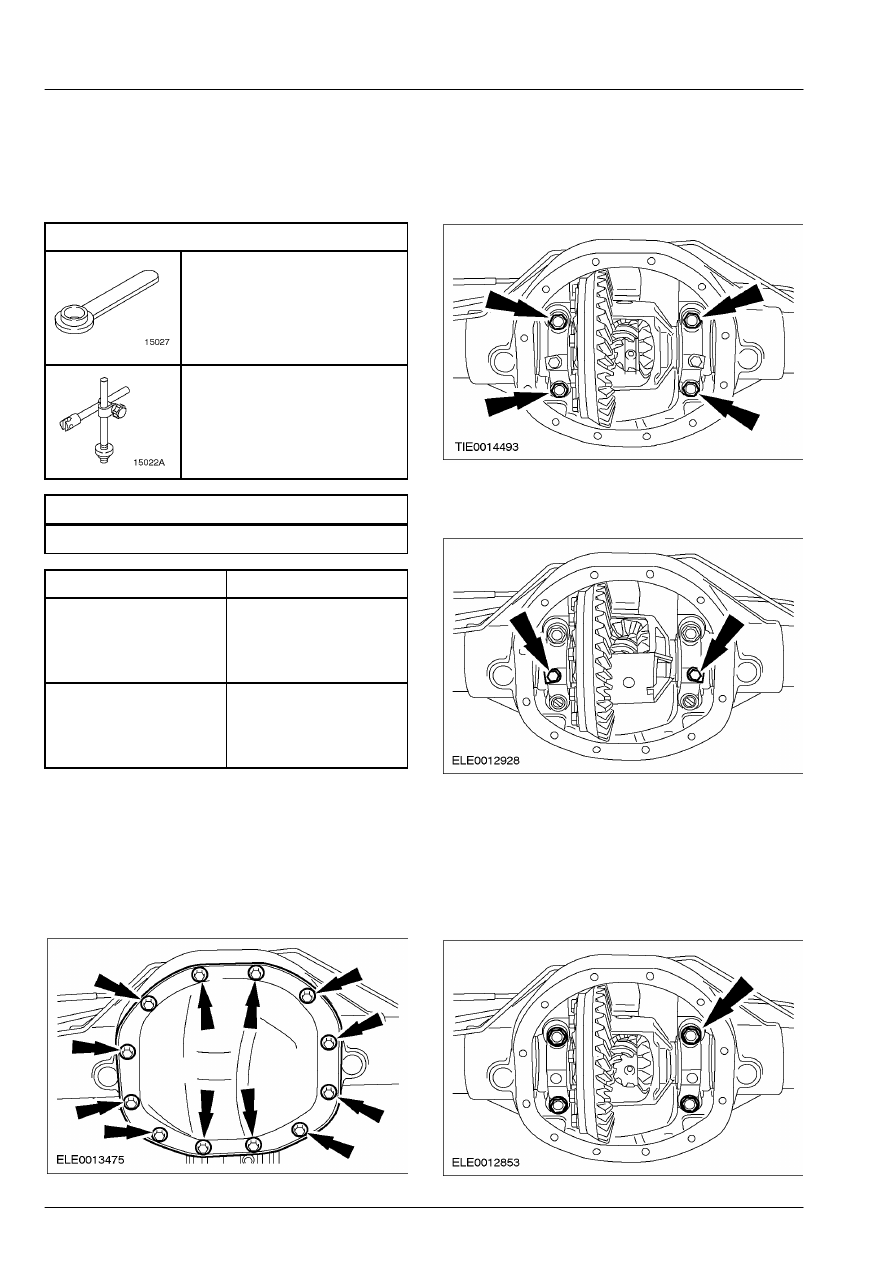

1.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 2.  Снимите крышку картера  дифференциала.
        •  Дайте маслу возможность стечь в

подходящую емкость.

        •  Отбракуйте прокладки за их дальнейшей

ненадобностью.









3.  Отпустите болты крепления наружных

колец подшипников дифференциала.









4.  Выверните болты регулировочных гаек

подшипников дифференциала.









5.  Затяните болты крепления наружных  колец

подшипников дифференциала, работая в
три стадии.

        •  Стадия 1: Затяните болты усилием 88  Нм.
        •  Стадия 2: Отпустите болты.
        •  Стадия 3: Затяните болты усилием 20  Нм.







205-00-19

Система трансмиссии - Общая информация 205-00-19



ОБЩИЕ ПРОЦЕДУРЫ (ПОДОЛЖЕНИЕ)

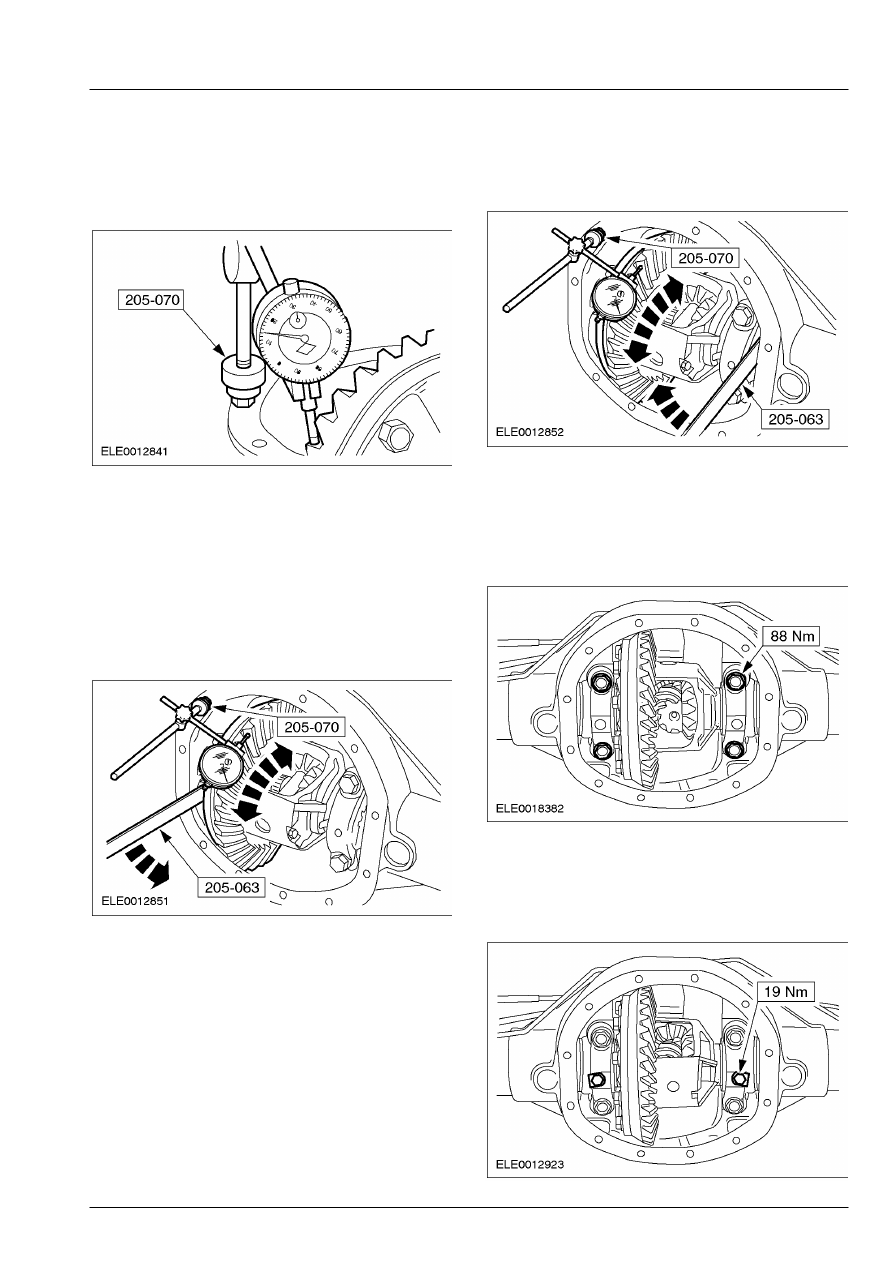

6.  Установите    циферблатный индикатора

таким образом, чтобы его плунжер подходил
под прямыми углами к одному зубу (с
ведущей  стороны) коронной шестерни.









7.  Используя специальные инструменты и

циферблатный индикатор,  отрегулируйте
боковой зазор коронной  шестерни до 0.01
мм.

        •  Затяните регулировочную гайку на торце

коронной шестерни и отпустите
противоположную регулировочную гайку,
пока  не будет достигнут боковой зазор
коронной  шестерни 0.01 мм.







8. ПРИМЕЧАНИЕ: При регулировке бокового

зазора  коронной шестерни регулировочные
гайки  следует поворачивать на одну и ту же
величину.

    Используя специальные инструменты и

циферблатный индикатор,  окончательно
отрегулируйте боковой зазор  коронной
шестерни.

        •  Создайте предварительный натяг в

подшипниках дифференциала посредством
регулировочной гайки со стороны
дифференциала и проведите измерения в
четырех противоположных точках коронной

шестерни до тех пор, пока не обеспечите
правильный боковой зазор коронной
шестерни.









9.  Проверните ведущую шестерню несколько

раз и повторите действия по предыдущим
пунктам.

 10.  Затяните болты крепления наружных

колец подшипников дифференциала.









11.  Снова проверьте боковой зазор коронной

шестерни.

 12.  Установите болты регулировочных гаек

подшипников дифференциала.







205-00-20

Система трансмиссии - Общая информация 205-00-20



ОБЩИЕ ПРОЦЕДУРЫ (ПОДОЛЖЕНИЕ)

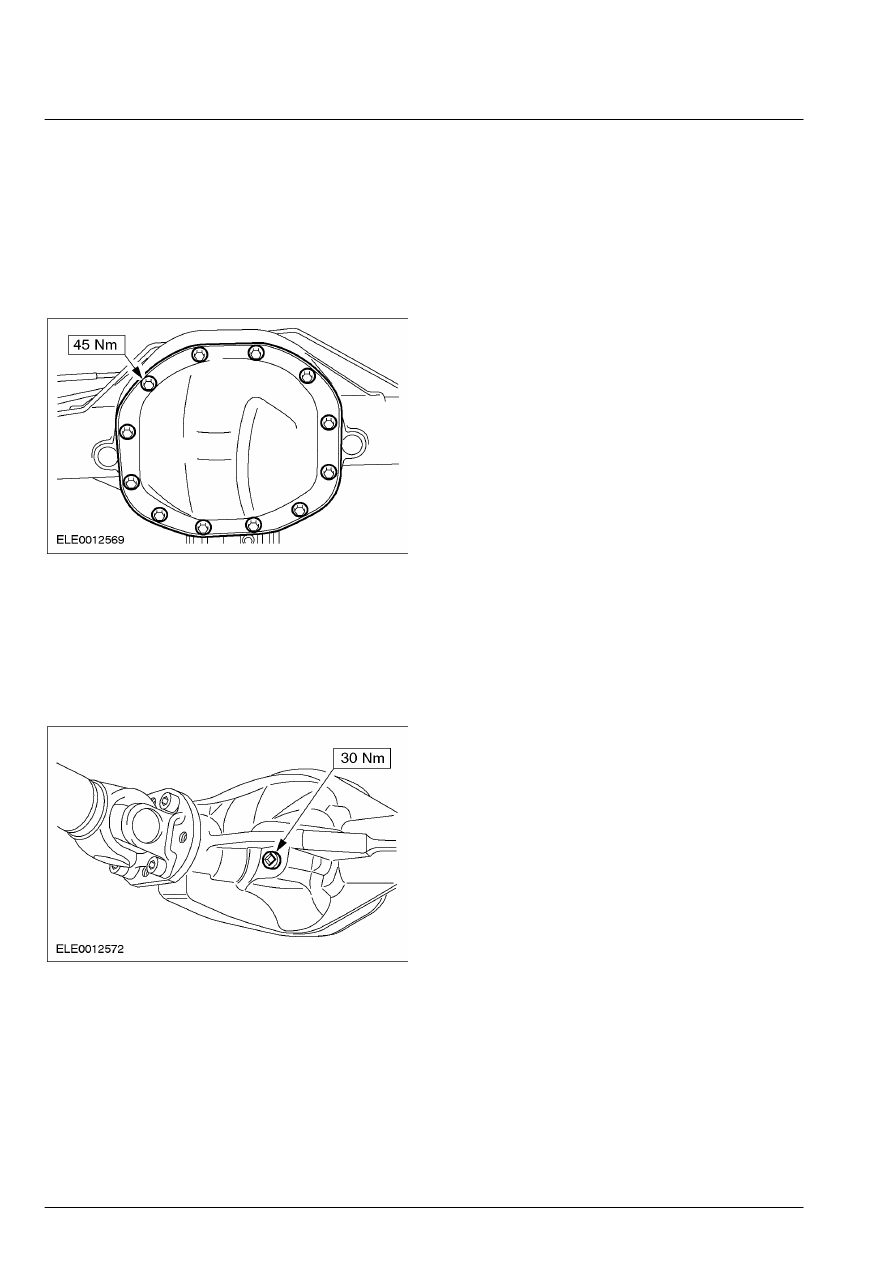

13.  Нанесите на резьбу болтов крепления

крышки картера дифференциала
компаунд для стопорения резьбовых
соединений .

14. ПРИМЕЧАНИЕ: Установите новую

прокладку крышки  картера дифференциала.

    Установите крышку картера

дифференциала.









15.  Когда автомобиль стоит на

горизонтальной поверхности, залейте в
задний мост     масло для заднего моста
SAE 75W-140 high performance rear axle oil
в таком количестве, чтобы уровень масла
находился чуть ниже нижней кромки
заливного отверстия.









16.  Опустите автомобиль.
