205-02A-16

Задний ведущий мост/ дифференциал 205-02A-16



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

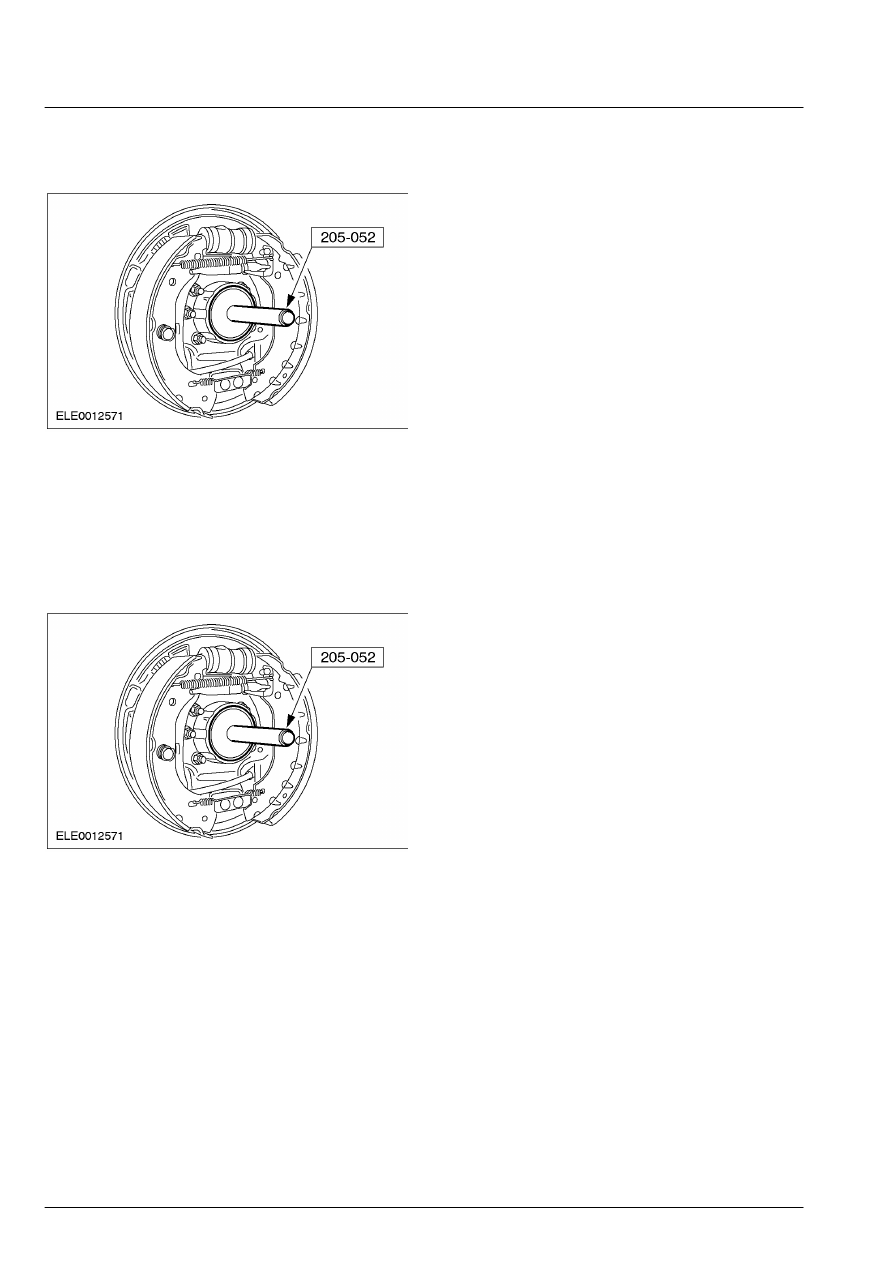

 2.  Установите подшипник заднего колеса,

используя специальные инструменты.







3. ПРИМЕЧАНИЕ: Установите новое масляное

уплотнение  полуоси.

    Смажьте выступ масляного уплотнения

полуоси; в качестве смазки используется
консистентная смазка .

 4.  Используя специальный инструмент,

установите масляное уплотнение полуоси.









5.  Установите полуось.    За дополнительной

информацией обратитесь к Разделу 205-02A /
205-02B.

205-02A-17

Задний ведущий мост/ дифференциал 205-02A-17



НА АВТОМОБИЛЕ



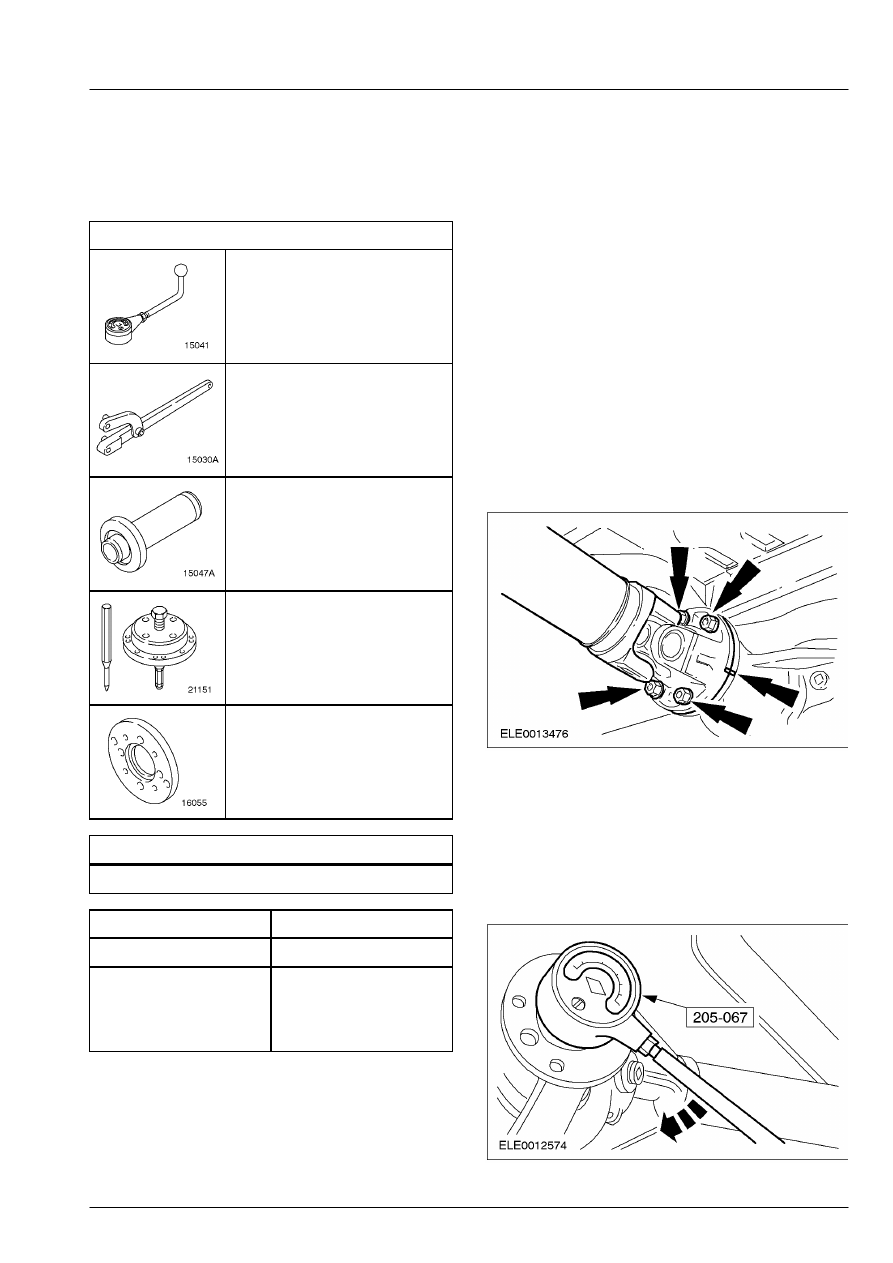

Фланец и уплотнение ведущей шестерни



Специальный инструмент





Приспособление для
измерения  предварительного
натяга
205-067 (15-041)



Универсальный ключ для
удерживания  фланцев
205-072 (15-030A)



Приспособление для
установки  масляного
уплотнения ведущей
шестерни
205-077 (15-047A)



Съемник заднего масляного
уплотнения коленчатого вала
303-336 (21-151)



Съемник двухстороннего
масляного  уплотнения
вторичного вала
308-151 (16-055)



Общее оборудование





Двухопорный съемник



Наименование



Спецификация



Консистентная смазка SAM-1C-9111-A

Масло для заднего
моста SAE 75W-140
High  performance rear
axle lubricant

WSL-M2C192-A



Снятие

1. ПРИМЕЧАНИЕ: Чтобы предотвратить

возникновение  излишнего сопротивления при
регулировке  предварительного натяга
подшипника  ведущей шестерни, следует снять
тормозные  барабаны.

    Снимите тормозные барабаны.    За

дополнительной информацией обратитесь к
Разделу 206-02.

2. ПРИМЕЧАНИЕ: Отметьте положение фланца

карданного  вала относительно фланца ведущей
шестерни.

    Отсоедините карданный вал от фланца

ведущей шестерни и сместите его в  сторону.









3.  Используя специальный инструмент,

определите момент проворачивания
подшипника ведущей шестерни.

        •  Плавно поверните ведущую шестерню при

установленном приспособлении для
измерения предварительного натяга и
зарегистрируйте преднатяг.







205-02A-18

Задний ведущий мост/ дифференциал 205-02A-18



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

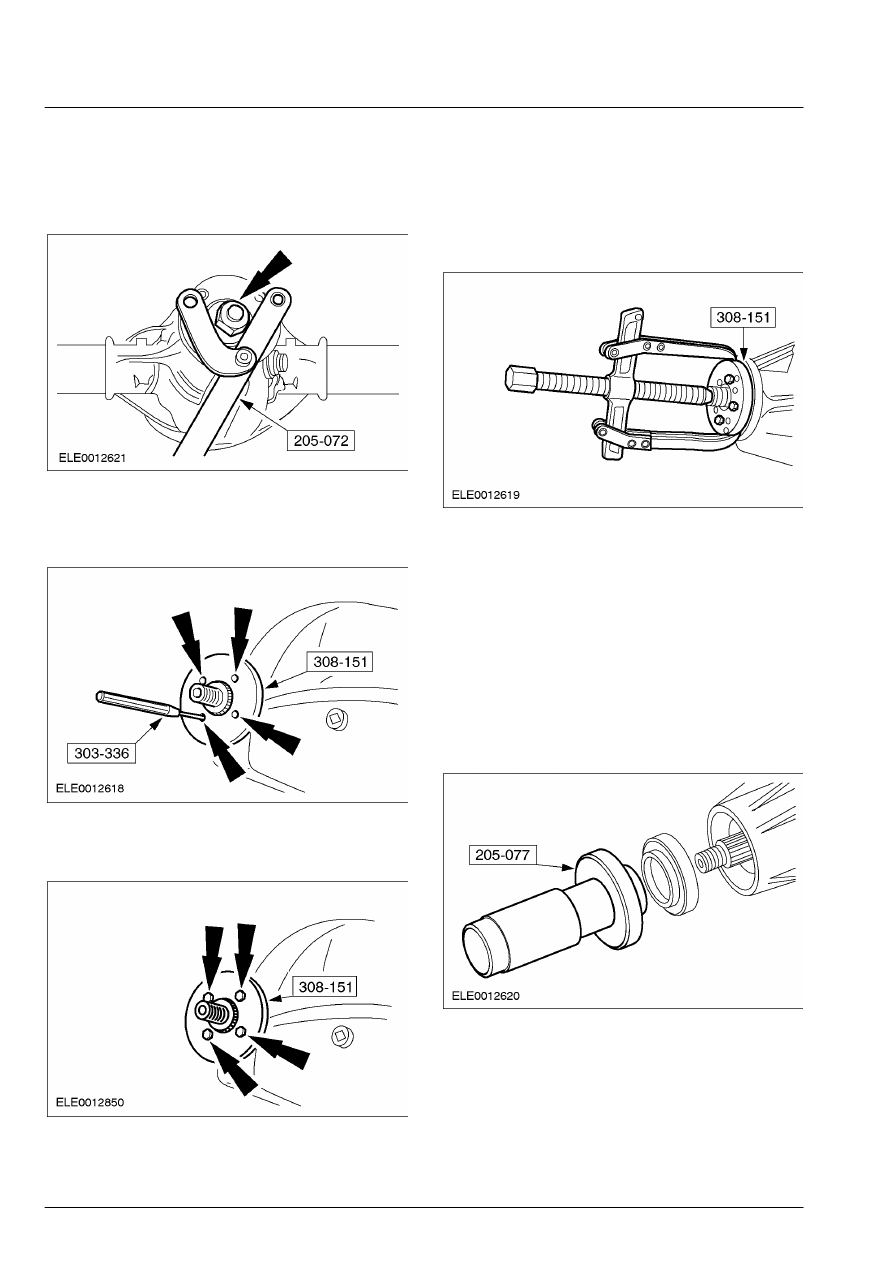

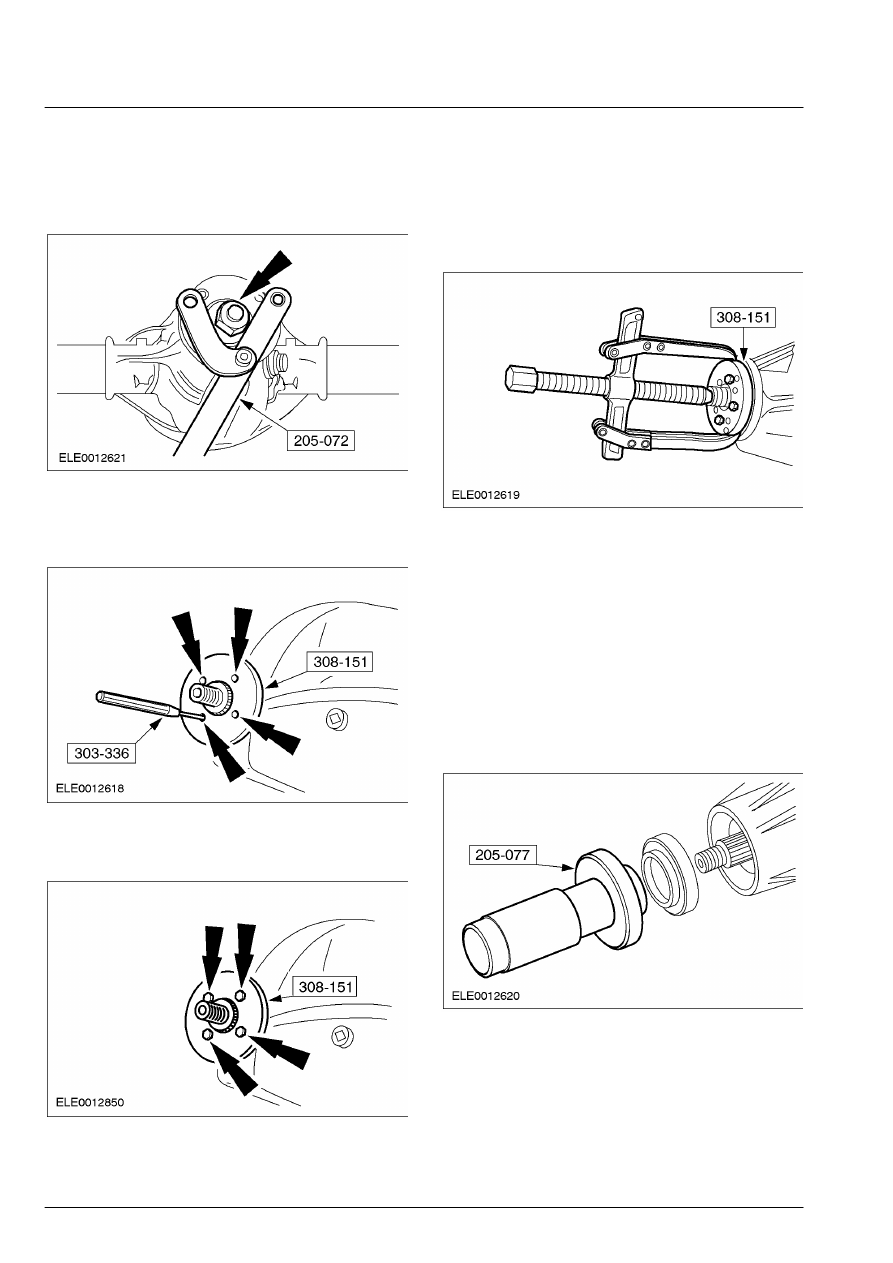

4.  Используя специальный инструмент,

снимите фланец ведущей шестерни.

        •  Отбракуйте гайку за ее дальнейшей

ненадобностью.









5.  Используя специальные инструменты,

сделайте направляющие отверстия в
уплотнении ведущей шестерни.









6.  Используя четыре соответствующих  винта,

установите специальный  инструмент.









7.  Используя соответствующий двухопорный

съемник, снимите уплотнение ведущей
шестерни.

        •  Отбракуйте за дальнейшей  ненадобностью

уплотнение и деформируемый
дистанционный элемент ведущей шестерни.







Установка

1. ПРИМЕЧАНИЕ: Установите новое уплотнение

ведущей  шестерни и новый деформируемый
дистанционный элемент фланца ведущей
шестерни.

ПРИМЕЧАНИЕ: Набейте полость уплотнения
ведущей  шестерни консистентной смазкой.
    Используя специальный инструмент,

установите уплотнение ведущей шестерни.







205-02A-19

Задний ведущий мост/ дифференциал 205-02A-19



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

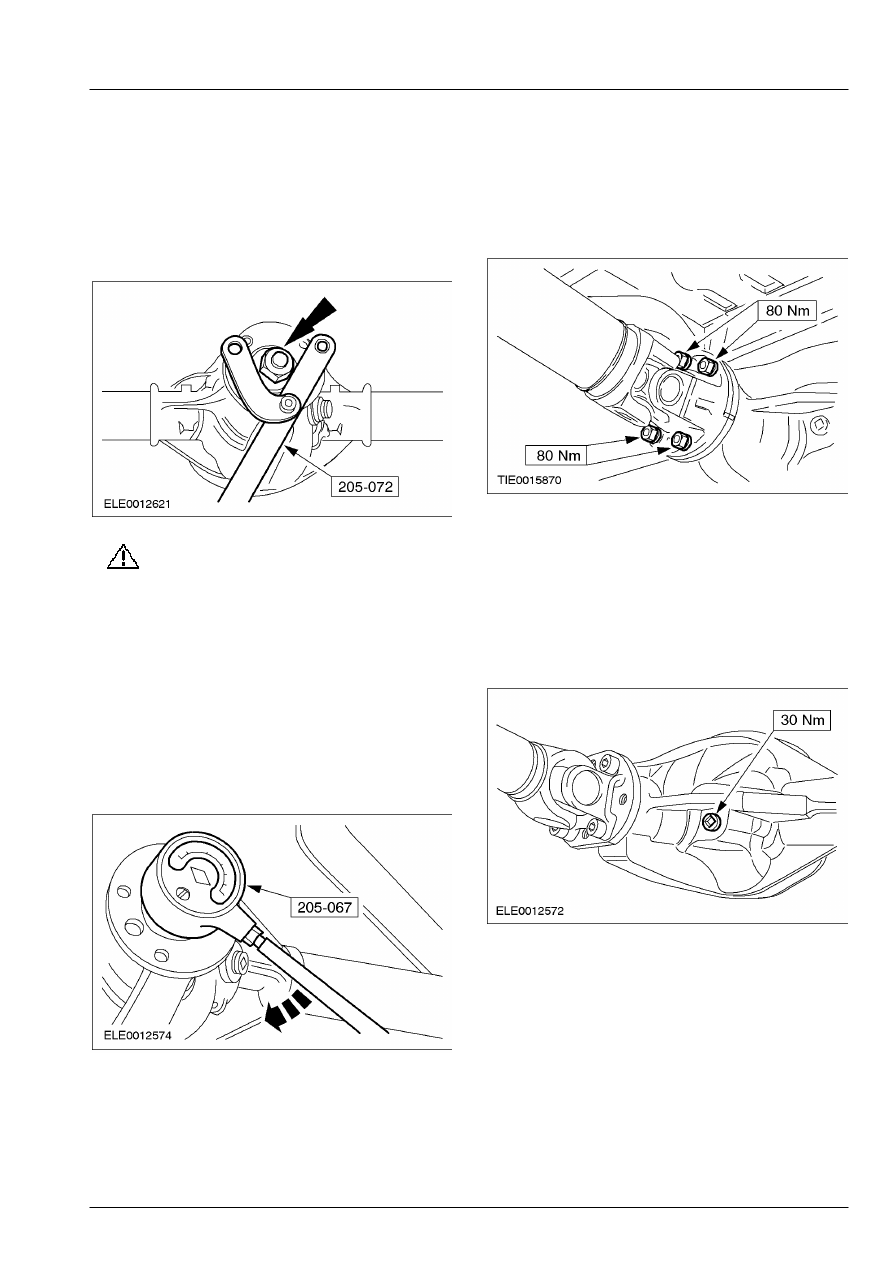

2. ПРИМЕЧАНИЕ: Установите новую

контргайку фланца  ведущей шестерни.

ПРИМЕЧАНИЕ: На этой стадии не затягивайте
полностью контргайку фланца ведущей  шестерни.
    Используя специальный инструмент,

установите фланец ведущей шестерни.







3.

ПРЕДОСТЕРЕЖЕНИЕ: Не превышайте

усилие затяжки,  регламентированное
спецификацией.  При достижении
чрезмерного  предварительного натяга
следует  установить новый
деформируемый элемент  фланца
ведущей шестерни и новую контргайку
фланца ведущей шестерни.

    Используя специальный инструмент,

затяните контргайку фланца ведущей
шестерни предварительно определенным
усилием затяжки плюс дополнительно 0.3
Нм.







4. ПРИМЕЧАНИЕ: Совместите отметку на

фланце  карданного вала с отметкой на фланце
ведущей шестерни.

    Подсоедините карданный вал к фланцу

ведущей шестерни.









5.  Установите тормозные барабаны.    За

дополнительной информацией обратитесь к
Разделу 206-02.

 6.  Когда автомобиль стоит на  горизонтальной

поверхности, залейте в  задний мост масло в
таком количестве, чтобы  уровень масла
находился на 6-14 мм ниже  нижней кромки
заливного отверстия.
