204-05-12

Динамическая подвеска автомобиля 204-05-12



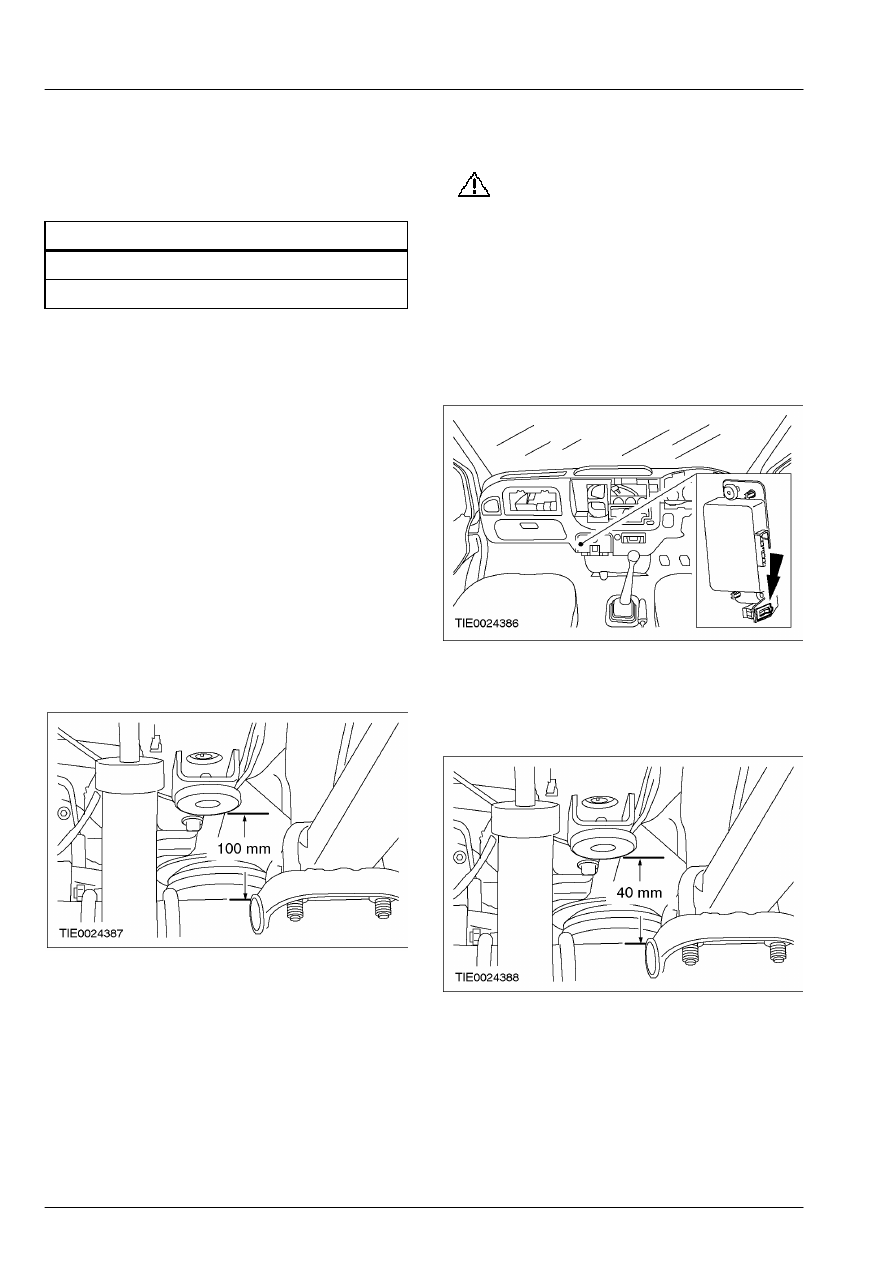

СНЯТИЕ И УСТАНОВКА



Осушитель компрессора пневматической подвески



Общее оборудование





Подкатные домкраты (2 шт.)

Подставки для моста



Снятие

Все автомобили
 1.  Переведите рычаг стояночного тормоза в

самое верхнее положению.

 2.  Поверните переключатель зажигания в

выключенное положение.

 3.  Закройте все двери автомобиля.
4. ПРИМЕЧАНИЕ: После подъема кузова

автомобиля,  выждите две минуты, чтобы дать
воздуху  возможность выйти из
пневматических  пружин.

    Удалите воздух из пневматических  пружин.
        •  Используя соответствующие    подкатные

домкраты(2  шт.), приподнимите кузов
автомобиля  настолько, чтобы ограничитель
динамического прогиба находился на
расстоянии 100 мм от моста.







5.

ПРЕДУПРЕЖДЕНИЕ: Перед работой с

элементами  пневматической подвески
следует перевести  сервисный
переключатель пневматической
подвески в выключенное положение.
Неследование этому указанию  может
привести к травматическим
последствиям.

    Переключите сервисный переключатель

пневматической подвески в выключенное
положение.









6.  Опустите кузов автомобиля настолько,

чтобы расстояние между ограничителем
динамического прогиба и мостом равнялось
40  мм.







204-05-13

Динамическая подвеска автомобиля 204-05-13



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



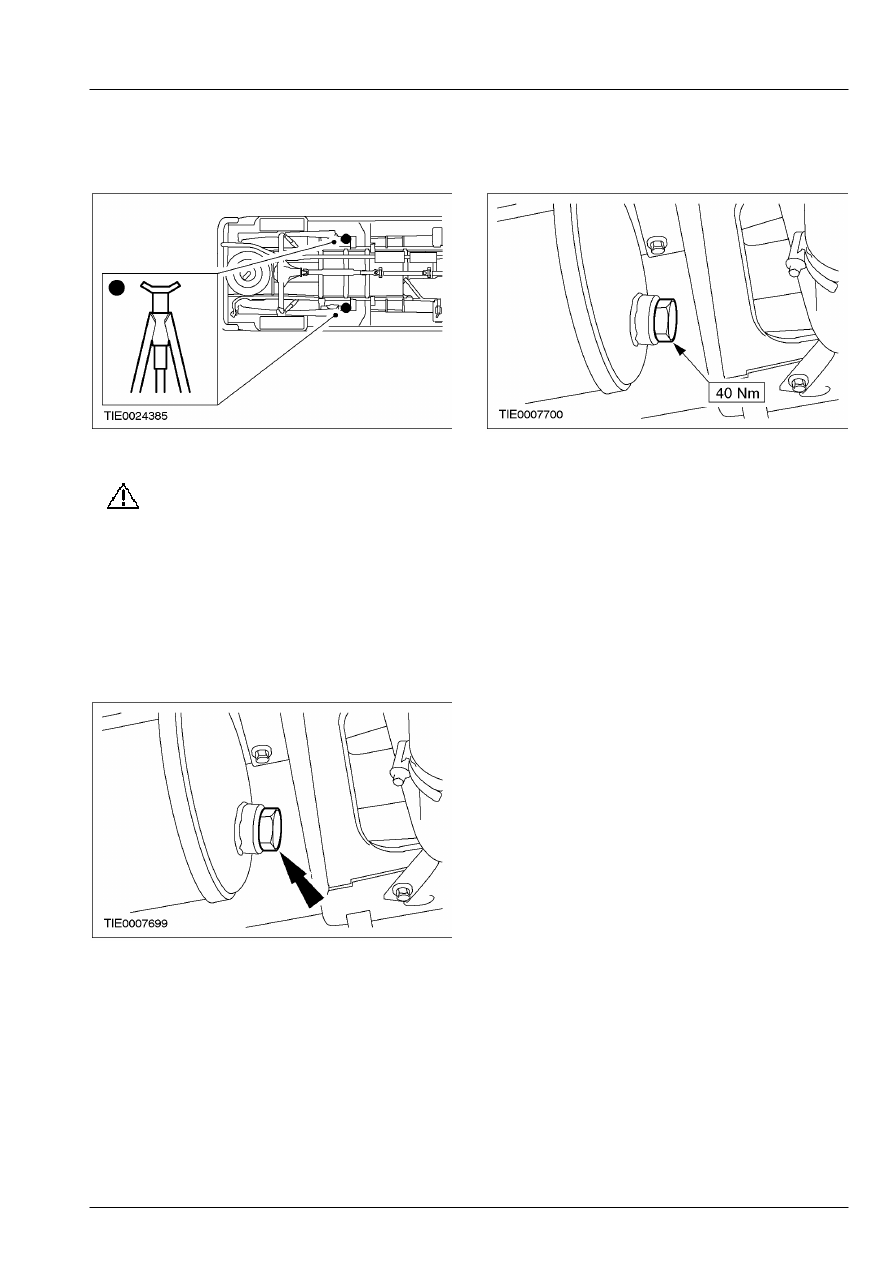

7.  Используя соответствующие подставки  для

моста, подоприте кузов автомобили.







Автомобили с функцией опускания  подвески

8.

ПРЕДУПРЕЖДЕНИЕ: При сбросе

воздушного давления из  воздушного
баллона пневматической  подвески
используйте защитные перчатки и
очки.  Неследование этому указанию
может  привести к травматическим
последствиям.

    Отпустите сливную пробку баллона

пневматической подвески на два оборота.

        •  Дайте упасть давлению воздуха.









9.  Затяните сливную пробку баллона

пневматической подвески.







204-05-14

Динамическая подвеска автомобиля 204-05-14



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

10.

ПРЕДУПРЕЖДЕНИЕ: Удостоверьтесь

в том, что давление  воздуха в
пневматических пружинах  полностью
упало, для чего следует сжать
пневматические пружины.
Неследование этому указанию может
привести к травматическим
последствиям.

ПРЕДУПРЕЖДЕНИЕ: В пневматических

пружинах может  присутствовать
остаточное давление воздуха.  При
отсоединении воздушных  магистралей от
блока электромагнитных  клапанов
пневматической подвески  используйте
защитные перчатки и очки.  Неследование
этому указанию может  привести к
травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

воздушные магистрали, чтобы
предотвратить проникновение в них грязи
и  воды.

ПРИМЕЧАНИЕ: Для облегчения последующей
установки  отметьте положение установки
воздушных  магистралей.

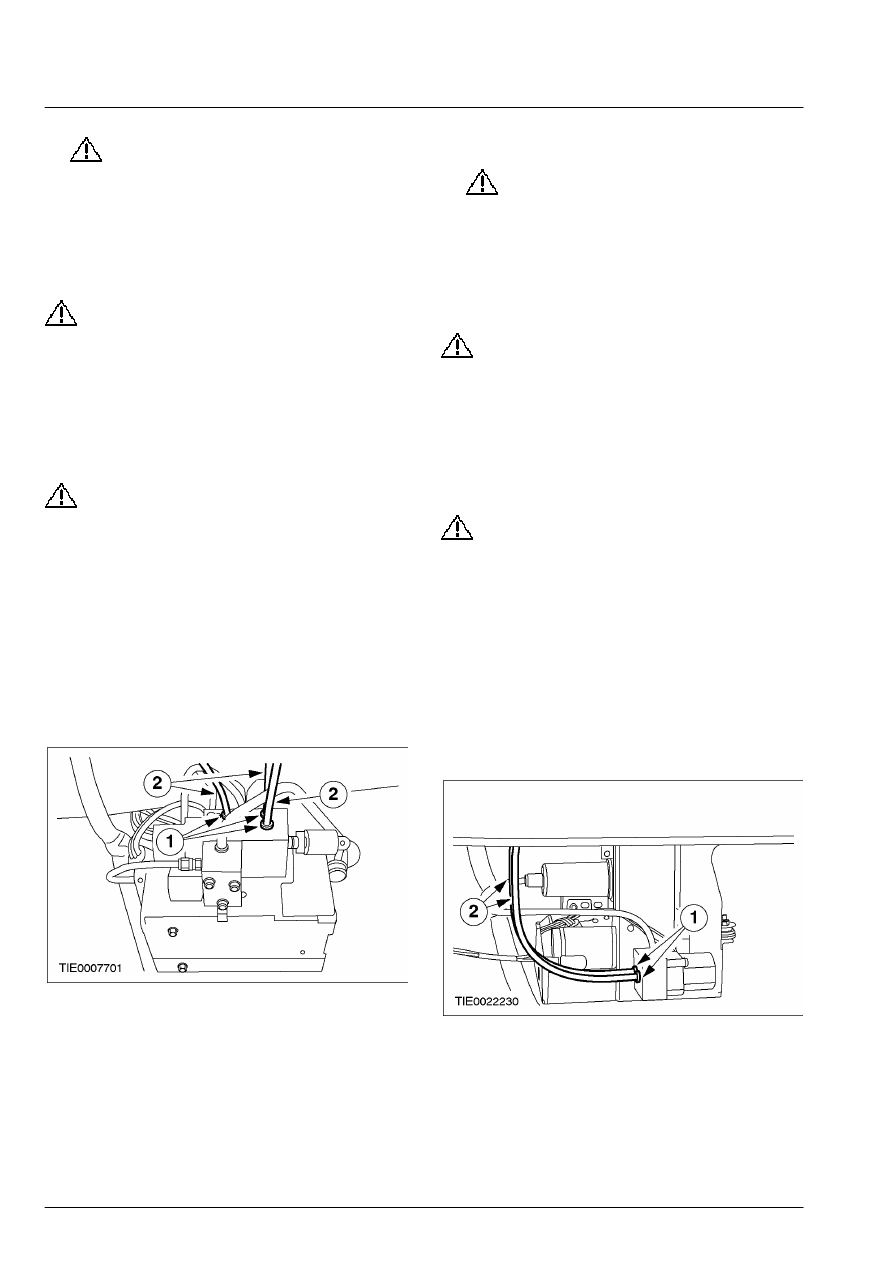

    Отсоедините воздушные магистрали от

блока электромагнитных клапанов
пневматической подвески.

       1. Нажмите на стопорные элементы.
       2. Отсоедините воздушные магистрали.







Автомобили без функции опускания  подвески

11.

ПРЕДУПРЕЖДЕНИЕ: Удостоверьтесь

в том, что давление  воздуха в
пневматических пружинах  полностью
упало, для чего следует сжать
пневматические пружины.
Неследование этому указанию может
привести к травматическим
последствиям.

ПРЕДУПРЕЖДЕНИЕ: В пневматических

пружинах может  присутствовать
остаточное давление воздуха.  При
отсоединении воздушных  магистралей от
блока электромагнитных  клапанов
пневматической подвески  используйте
защитные перчатки и очки.  Неследование
этому указанию может  привести к
травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

воздушные магистрали, чтобы
предотвратить проникновение в них грязи
и  воды.

ПРИМЕЧАНИЕ: Для облегчения последующей
установки  отметьте положение установки
воздушных  магистралей.
    Отсоедините воздушные магистрали от

блока электромагнитных клапанов
пневматической подвески.

       1. Нажмите на стопорные элементы.
       2. Отсоедините воздушные магистрали.







204-05-15

Динамическая подвеска автомобиля 204-05-15



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Все автомобили

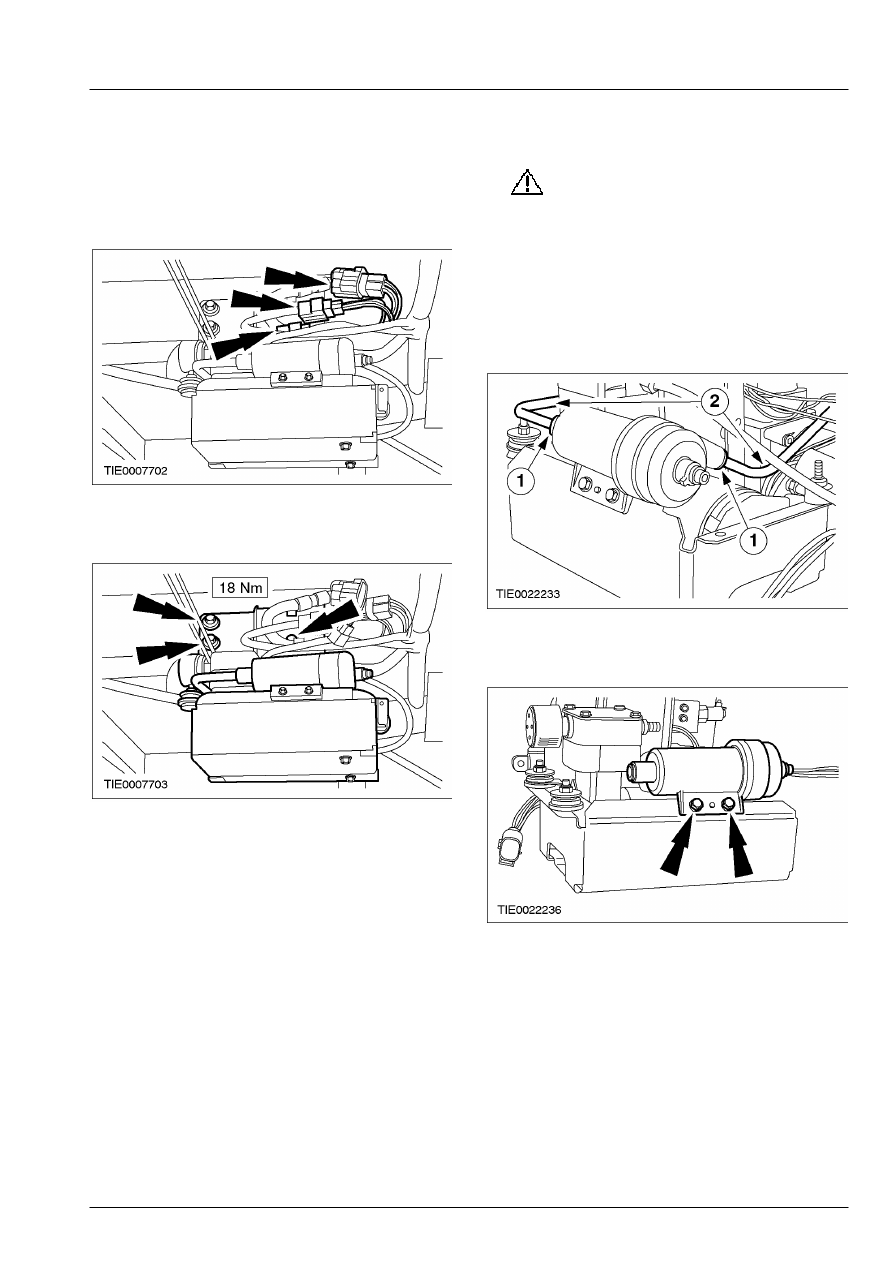

  12.  Рассоедините электрические разъемы

воздушного компрессора пневматической
подвески и блока электромагнитных
клапанов  пневматической подвески.









13.  Снимите кронштейн крепления элементов

пневматической подвески.







Автомобили с функцией опускания  подвески

14.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

воздушные магистрали, чтобы
предотвратить проникновение в них
грязи и  воды.

    Отсоедините воздушные магистрали от

осушителя компрессора пневматической
подвески.

       1. Нажмите на стопорные элементы.
       2. Отсоедините воздушные магистрали.









15.  Снимите осушитель компрессора

пневматической подвески.
